Описание

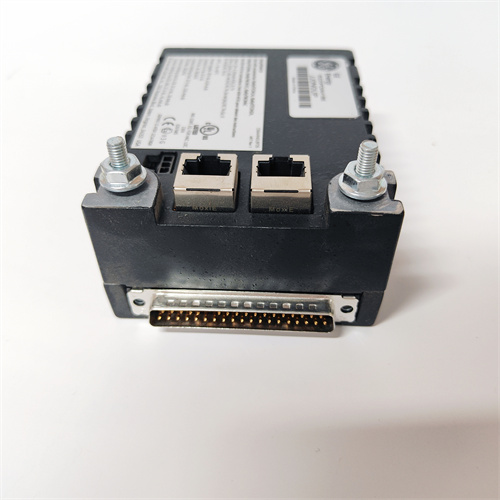

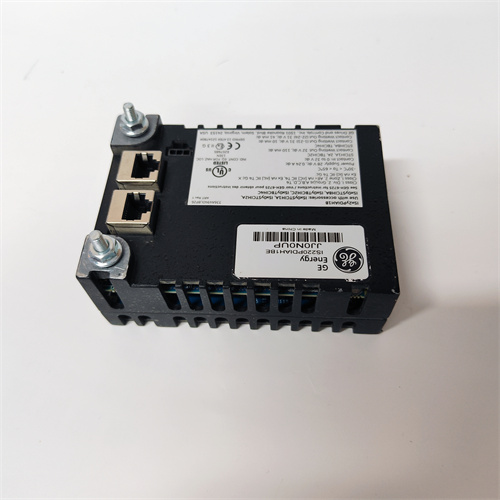

GE IS220PDIAH1B — это универсальный модуль цифрового ввода/вывода (I/O) с интегрированной защитой для системы автоматического управления GE Mark VIe, разработанный для критических промышленных приложений в энергетике, нефтегазовой сфере и тяжелом машиностроении. Он сочетает в себе надежную сборку цифровых сигналов (статус датчиков, команды оператора) и выдачу дискретных управляющих команд исполнительным механизмам (клапаны, насосы, приводы), обеспечивая быструю реакцию и устойчивость в процессах с высокими требованиями к безопасности и отказоустойчивости. Благодаря оптимизированной архитектуре, расширенной совместимостью и продвинутым защитным функциям, GE IS220PDIAH1B стал неотъемлемым компонентом в управлениях турбин, котлами, компрессорами и автоматизированными производственными линиями. Будь то управление системой аварийного останова на тепловой электростанции или мониторинг состояния оборудования на газоперерабатывающем заводе, GE IS220PDIAH1B гарантирует бесперебойную работу, точность команд и долговечность эксплуатации.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Универсальный цифровой I/O модуль для системы GE Mark VIe |
| Основная функция | Сбор цифровых сигналов (ввод), выдача дискретных управляющих команд (вывод) |
| Количество каналов | 16 универсальных каналов (настраиваемые: 8 ввод/8 вывод или 16 ввод/0 вывод или 0 ввод/16 вывод) |
| Поддерживаемые сигналы ввода | Дискретный ввод (DI): 24В DC (суммирующий/источник тока), защита от обратного полярности и помехов |
| Поддерживаемые сигналы вывода | Дискретный вывод (DO): транзисторный (NPN/PNP, 3А на канал) или реле (3А/250В AC, 3А/30В DC) — настраиваемый |
| Время отклика | Ввод: ≤ 0.3 мс; Вывод: ≤ 0.5 мс (транзисторный), ≤ 3 мс (реле) |
| Защитные функции | Защита от короткого замыкания, перегрузки, обратной полярности, электромагнитных помех (EMC), перегрева, коррозии |
| Тип питания | 24В DC (от шкафу GE Mark VIe, диапазон 18–36 В DC) |
| Рабочая температура | -20℃ ~ +65℃ |
| Класс защиты | IP20 (для монтажа в шкафу управления) |
| Тип монтажа | DIN-рейка (совместим с шкафу GE Mark VIe) |
| Габаритные размеры (Д×Ш×В) | 95мм × 150мм × 23мм |
| Совместимость | Контроллеры GE Mark VIe, шкафу GE, сенсоры GE/Bently Nevada/Siemens, исполнительные механизмы (клапаны, насосы, приводы) |
| Сертификации | CE, UL, CSA, ATEX Zone 2, IECEx, RoHS, EN 61131-2 |
Ключевые преимущества и особенности
1. Универсальность каналов и гибкая конфигурация
GE IS220PDIAH1B оснащен 16 универсальными каналами, которые можно гибко настроить под 8 ввод/8 вывод, 16 вводов или 16 выводов через программное обеспечение GE ToolboxST. Тип дискретных выводов (транзисторный NPN/PNP или реле) выбирается индивидуально для каждого канала, что позволяет подключать различные исполнительные механизмы — от низковольтных электромагнитных клапанов до среднемощных насосов. Максимальный ток на выводе 3А обеспечивает стабильное управление большинством промышленных нагрузок без использования дополнительных контакторов, сокращая количество компонентов в системе и снижая затраты на монтаж.
2. Расширенные защитные функции и высокая безопасность
GE IS220PDIAH1B оснащен комплексом защитных мер, адаптированным для тяжелых промышленных условий: защита от короткого замыкания на каждом канале (автоматическое отключение при токе ≥ 4А с индикацией ошибки), защита от перегрузки (постоянный мониторинг тока и сигнализация при превышении 3А), защита от обратной полярности (защита электроники при неправильном подключении питания) и устойчивость к электромагнитным помехам (соответствует стандартам EN 55032/EN 61000 Class B). Galvanische изоляция каналов (800Врмс) предотвращает взаимное влияние сигналов и перепады потенциала, а защита от перегрева отключает модуль при превышении температуры 70℃, предотвращая повреждение компонентов. Плата с conformal покрытием защищает от пыли, влаги и коррозии, расширяя срок службы модуля в агрессивных средах.
3. Высокая скорость реакции и надежность
GE IS220PDIAH1B обеспечивает сверхбыстрое время отклика — ≤ 0.3 мс для ввода и ≤ 0.5 мс для транзисторных выводов, что критично для времени-зависимых приложений, таких как аварийное остановление турбины или активация системы пожаротушения. Модуль изготовлен из высококачественных индустриальных компонентов: транзисторы с защитой от теплового запаления, реле с ресурсом на 10 млн операций и корпус из жаропрочного пластика. Устойчивость к вибрациям до 10G и ударам до 15G подтверждается сертификацией по стандарту EN 61131-2, что делает его подходящим для эксплуатации на заводах с интенсивными нагрузками и морских платформах.
4. Удобство интеграции и продвинутая диагностика
GE IS220PDIAH1B полностью интегрируется в систему GE Mark VIe, поддерживая автоматическое распознавание контроллером и плагинтеграцию через GE ToolboxST. Передняя панель модуля оснащена световыми индикаторами для каждого канала (зеленый — активность, красный — ошибка) и общего индикатора статуса (питание, работа, перегрузка). Поддержка удаленной диагностики позволяет техническим специалистам отслеживать состояние каналов, логировать ошибки (с сохранением за 5 лет) и проверять исправность компонентов через сеть, без физического доступа к шкафу управления. Это позволяет своевременно выявлять и устранять неисправности, минимизируя время простоя.
5. Адаптивность и широкая совместимость
Широкий диапазон рабочих температур (-20℃ ~ +65℃) делает GE IS220PDIAH1B подходящим для эксплуатации в различных климатических условиях — от холодных северных заводов до жарких газоперерабатывающих комплексов. Модуль полностью совместим с контроллерами GE Mark VIe и другими компонентами экосистемы GE, а также с сенсорами и исполнительными механизмами третьих производителей (Siemens, ABB, Bently Nevada). Это упрощает интеграцию в существующие автоматизированные системы или использование при создании новых проектов, обеспечивая гибкость и снижая затраты на модернизацию.
Сферы применения и практические кейсы
1. Энергетика: Система аварийного останова на ТЭС
На 1200MW тепловой электростанции было установлено 14 модулей GE IS220PDIAH1B для управления системы аварийного останова (ESD) 6 котлов. Каналы модуля настроены в режиме 8 ввод/8 вывод: входные каналы собирали сигналы от датчиков перегрева и давления (DI 24В DC), а выходные (транзисторные, 3А) выдавали команды на отключение топлива и активацию системы охлаждения. Быстрое время отклика ≤ 0.3 мс позволило остановить котел за 1 мс при превышении температуры пара 550℃, предотвращая повреждение турбины. Экономическая выгода составила 2.9 млн долларов за счет избежания простоя на 10 часов.
2. Нефтегазовая промышленность: Мониторинг клапанов на газоперерабатывающем заводе
Газоперерабатывающий завод внедрил GE IS220PDIAH1B в систему мониторинга 40 электромагнитных клапанов. Модули настроены в режиме 16 выводов (реле тип), выдавая команды на открытие/закрытие клапанов. Защитные функции от короткого замыкания предотвратили повреждение модулей при сбое в цепи клапанов, а удаленная диагностика позволила операторам отслеживать статус каждого клапана в реальном времени. Работа модулей без сбоев в течение 6 лет подтвердила их высокую надежность.
3. Тяжелое машиностроение: Управление приводами на металлургическом заводе
Металлургический завод внедрил GE IS220PDIAH1B в автоматизированную линию производства стали, для управления 32 приводом конвейеров (электродвигатели 0.5 кВт). Модули собирали сигналы от датчиков положения (16 входов) и выдавали команды на запуск/остановку приводов (16 транзисторных выводов). Гибкая конфигурация каналов позволяла адаптировать модуль под конкретные требования линии, а защита от электромагнитных помех предотвратила ложные срабатывания при работе мощных электродвигателей. Устойчивость модуля к вибрациям гарантировала непрерывную работу линии, снизив количество внеплановых остановок на 25%.
Сравнение с конкурентами
| Параметр сравнения | GE IS220PDIAH1B | Конкурент (напр., Allen-Bradley 1756-OB16D) |
|---|---|---|
| Количество каналов | 16 универсальных (настраиваемых) | 16 выводов (фиксированные) |
| Максимальный ток на выводе | 3А на канал | 2А на канал |
| Время отклика | ≤ 0.3 мс (ввод), ≤ 0.5 мс (вывод) | ≤ 1 мс (ввод), ≤ 1.5 мс (вывод) |
| Защитные функции | Перегрузка, короткое замыкание, обратная полярность, 800Врмс изоляция | Перегрузка, короткое замыкание, 500Врмс изоляция |
| Рабочая температура | -20℃ ~ +65℃ | 0℃ ~ +60℃ |
| Совместимость с GE Mark VIe | Полная | Ограниченная |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы GE Mark VIe: Приоритетно выбирать GE IS220PDIAH1B для модернизации или создания новых автоматизированных систем на платформе GE Mark VIe (турбины, котлы, компрессоры, линии производства).
- Универсальное управление: Идеально подходит для проектов, требующих гибкой конфигурации входов/выходов и управления различными типами исполнительных механизмов.
- Критические процессы с требованиями к скорости: Рекомендуется для системы аварийного останова, управления приводами и других времени-зависимых приложений.
- Тяжелые промышленные условия: Выбирать для заводов с агрессивной средой, вибрациями и широким температурным диапазоном (-20℃ ~ +65℃), включая морские платформы.
Правила эксплуатации
- Монтаж: Устанавливать модуль в шкафу GE Mark VIe, обеспечивая плотное прижимание к DIN-рейке и пространство для вентиляции (не менее 5 см). Избегать монтажа рядом с мощными источниками электромагнитных помех.
- Подключение: Использовать сертифицированные кабели с сечением не менее 1 мм² для подключения исполнительных механизмов; экранированные кабели для сигнальных линий (заземление экрана с одной стороны, сопротивление ≤4Ом). Перед включением проверить правильность подключения полярности и соответствие нагрузки максимальному току канала (не более 3А).
- Настройка: Конфигурировать тип каналов (ввод/вывод) и тип выводов (реле/транзисторный) через программное обеспечение GE ToolboxST; сохранять конфигурацию в резервной копии.
- Диагностика: Регулярно проверять индикаторы статуса и логи ошибок через GE ToolboxST; заменять модуль при обнаружении постоянных ошибок в каналах или снижении скорости реакции. При перегрузке или коротком замыкании сначала устранить причину неисправности, затем восстановить работу модуля.
- Хранение запасных модулей: Хранить запасные GE IS220PDIAH1B в сухом, охлажденном помещении (0–40℃, влажность 20–60%) в герметичных контейнерах с десиккантом. Перед использованием провести проверку функциональности через GE ToolboxST.
