Описание

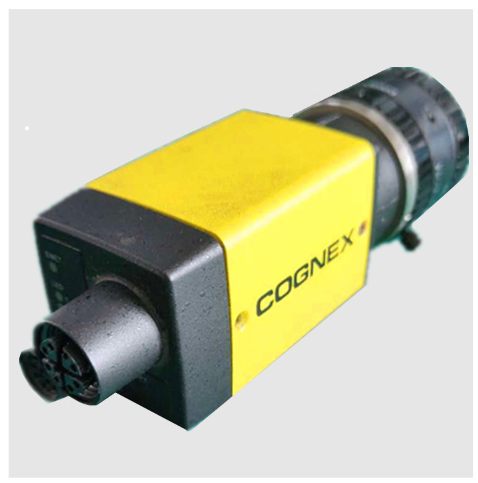

Прежде всего, представим ключевой продукт — Glass Align COGNEX_ISC8402M-000 (для получения полной технической документации, спецификаций и информации о заказах обратитесь по ссылке: [ЗДЕСЬ БУДЕТ ПРЕДОСТАВЛЕННАЯ ВАМИ ССЫЛКА НА ПРОДУКТ Glass Align COGNEX_ISC8402M-000]). Это промышленный камера-сканер для систем точного позиционирования и идентификации (включая стеклянные компоненты), разработанный в сотрудничестве с Cognex — лидером в области машинного зрения, и специализирующийся на высокоточной детекции маркеров, алгоритмическом вычислении положения объектов и передаче данных в контроллеры ПЛК. Glass Align COGNEX_ISC8402M-000 отличается уникальной оптикой для работы с прозрачными материалами (стекло, пластик) и устойчивостью к внешним помехам, что делает его неотъемлемым элементом в отраслях электроники (производство дисплеев), автомобильной промышленности (монтаж стеклянных модулей) и фармацевтики (упаковка с прозрачными корпусом), где микропрецизионное позиционирование критично для качества продукции.
Общее описание продукта
Glass Align COGNEX_ISC8402M-000 (см. подробности по ссылке: [ЗДЕСЬ БУДЕТ ПРЕДОСТАВЛЕННАЯ ВАМИ ССЫЛКА НА ПРОДУКТ Glass Align COGNEX_ISC8402M-000]) — это камера-сканер машинного зрения с интегрированным процессором, предназначенная для точного определения положения объектов (в том числе прозрачных, таких как стеклянные дисплеи или фармацевтические ампулы) и идентификации 2D-маркеров (QR-коды, Data Matrix). Основная задача Glass Align COGNEX_ISC8402M-000 — захватывать изображения объектов в реальном времени, обрабатывать их с помощью встроенных алгоритмов Cognex (например, “PatMax” для поиска шаблонов, “DataMan” для декодирования маркеров), вычислять координаты положения (X, Y, угол поворота θ) с микронной точностью и передавать эти данные в контроллер ПЛК или серводвигатели через промышленные интерфейсы.
Ключевой особенностью Glass Align COGNEX_ISC8402M-000 является адаптированная оптика для прозрачных материалов: специальная линза с антибликовым покрытием и регулируемым световым модулем (комбинация прямого и бокового освещения) устраняют эффекты отражения и преломления света на поверхности стекла, что позволяет камере четко захватывать контуры объектов, даже если они почти не отражают свет. Например, при проверке стеклянных дисплеев для смартфонов Glass Align COGNEX_ISC8402M-000 детектирует минимальные дефекты (царапины, воздушные пузыри) и точно определяет положение дисплея относительно монтажного робота.
Также Glass Align COGNEX_ISC8402M-000 оснащается мощным процессором Cognex Vision Processor, обеспечивающим обработку изображений с частотой до 60 кадров/секунду — критично для высокоскоростных производственных линий (например, упаковочные линии фармацевтики с скоростью 100 ампул/минуту). Модуль поддерживает широкий набор промышленных интерфейсов: Ethernet (PROFINET, Ethernet/IP), RS485 (Modbus RTU) и цифровые входы/выходы (для синхронизации с конвейерами или роботами), что гарантирует совместимость с ПЛК Siemens S7-1500, ABB AC500 и серводривами Yaskawa Sigma-7. Компактный дизайн (размеры 60×60×80 мм) позволяет монтировать Glass Align COGNEX_ISC8402M-000 в тесных местах (например, внутри монтажных роботов или над узкими конвейерами), а степень защиты IP67 делает его устойчивым к пыли и струйной воде — актуально для производственных цехов с регулярным мойкой оборудования.
Технические параметры Glass Align COGNEX_ISC8402M-000
- Тип устройства: Промышленная камера-сканер машинного зрения для позиционирования и идентификации.
- Характеристики оптики и изображения:
- Разрешение сенсора: 2,3 Мпкс (1920×1200 пикселей), формат CMOS;
- Тип линзы: Фиксированная фокусное расстояние (8 мм / 12 мм — опционально), антибликовое покрытие;
- Освещение: Интегрированное LED-освещение (белый цвет, мощность 10 Вт), режимы: прямое, боковое, комбинированное (настраиваемые);
- Диапазон рабочего расстояния: 100–300 мм (для 8 мм линзы);
- Частота кадров: До 60 кадров/секунду (в полном разрешении);
- Детекция маркеров: Поддержка 2D-маркеров (Data Matrix, QR-код, Aztec Code), 1D-штрихкодов (Code 128, UPC-A);
- Точность позиционирования: ±2 мкм (при рабочем расстоянии 200 мм, для объектов размером ≥50×50 мм);
- Угол поворота θ: -180° до +180°, точность ±0,01°.
- Интерфейсы связи:
- Ethernet: 1 порт (100 Мбит/с), поддерживает PROFINET, Ethernet/IP, Modbus TCP;
- Serial: 1 порт RS485 (Modbus RTU, скорость 9600–115200 бод);
- Цифровые входы/выходы: 4 дискретных входа (синхронизация с конвейером), 4 дискретных выхода (сигнал “объект обнаружен”/”ошибка”);
- USB: 1 порт USB 2.0 (для конфигурации и передачи изображений на ПК).
- Электрические параметры:
- Питание: 24 В DC ±10%;
- Потребляемая мощность: ≤15 Вт (в режиме максимальной нагрузки);
- Защита от электромагнитных помех (EMC): Иммунитет по EN 61000-6-2, эмиссия по EN 61000-6-4;
- Изолирование: 500 В АС (между входом питания и интерфейсами).
- Конструктивные параметры:
- Тип монтажа: Наборная пластина (M4 крепления), возможность монтажа сверху/сбоку;
- Размеры: 60 мм (ширина) × 60 мм (глубина) × 80 мм (высота);
- Вес: 0,5 кг;
- Степень защиты: IP67 (EN 60529) — защищает от пыли и струйной воды (напряжение до 10 бар);
- Материал корпуса: Алюминий с анодированием (антикоррозийное покрытие).
- Ограничения эксплуатации:
- Температурный диапазон работы: 0 °C – +50 °C;
- Температурный диапазон хранения: -20 °C – +60 °C;
- Относительная влажность: 10–90% (без конденсации);
- Устойчивость к вибрации: 10–500 Гц (амплитуда 0,15 мм, IEC 60068-2-6);
- Устойчивость к шоку: 30 Г (время воздействия 11 мс, IEC 60068-2-27).
- Совместимость:
- ПЛК/SCADA: Siemens S7-1200/S7-1500, ABB AC500, Rockwell Allen-Bradley CompactLogix, Schneider Electric Modicon M580;
- Роботы/приводы: Серводривы Yaskawa Sigma-7, роботы-манипуляторы ABB IRB 1200, конвейеры SEW Eurodrive;
- ПО для конфигурации: Cognex VisionPro v10.0+ (для настройки алгоритмов, калибровки камеры), Cognex DataMan Setup Software v6.5+ (для декодирования маркеров).
Преимущества и особенности Glass Align COGNEX_ISC8402M-000
- Оптика для прозрачных материалов — устранение бликов и отражений: Адаптированная линза и регулируемое освещение Glass Align COGNEX_ISC8402M-000 позволяют работать с стеклом, пластиком и другими прозрачными материалами без искажений. В производстве стеклянных дисплеев для ноутбуков, например, камера четко захватывает контуры дисплея и детектирует царапины размером 5 мкм — даже если дисплей установлен под углом 30° к камере (что обычно вызывает сильные блики). Без этой оптики конкурентные камеры не могут отличить царапину от блика, что приводит к браку хороших дисплеев.
- Микронная точность позиционирования (±2 мкм) — критично для микромонтажа: Точность Glass Align COGNEX_ISC8402M-000 гарантирует идеальное позиционирование объектов в процессах с минимальными допусками. В электронной промышленности, при монтаже микросхем на печатные платы (SMD-технология), камера определяет положение платы с точностью ±2 мкм и передает данные в серводвигатель робота — робот размещает микросхему с ошибкой ≤1 мкм, что соответствует требованиям современной электроники (размеры микросхем до 0,5×0,3 мм).
- Высокая частота кадров (60 кадров/с) — работа на высокоскоростных линиях: Процессор Cognex в Glass Align COGNEX_ISC8402M-000 обрабатывает изображения быстрее, чем большинство конкурентов, что позволяет использовать камеру на линиях с скоростью до 150 объектов/минуту. В фармацевтическом заводе, при упаковке ампул с лекарствами, камера декодирует Data Matrix на каждой ампуле (чтобы проверить соответствие партии) и проверяет целостность ампулы — всего за 0,4 секунды на одну ампулу, не задерживая работу конвейера.
- IP67 — защита от пыли и воды: Степень защиты IP67 делает Glass Align COGNEX_ISC8402M-000 подходящим для агрессивных сред. В автомобильном заводе, где камера установлена над конвейером с стеклянными модулями для фаркопов, она не забивается пылью от производственных процессов и не повреждается при периодической мойке конвейера高压 -водой. В пищевой промышленности (упаковка стеклянных банок с консервами) камера устойчива к пару и мокроте.
- Универсальные интерфейсы — интеграция с любым оборудованием: Поддержка PROFINET, Ethernet/IP и Modbus RTU делает Glass Align COGNEX_ISC8402M-000 совместимым с большинством систем автоматизации. В логистическом центре, для сортировки упаковок с прозрачными пластиковыми корпусами, камера подключается через Ethernet/IP к ПЛК Rockwell Allen-Bradley (для управления сортировочным механизмом) и через RS485 к датчику скорости конвейера (для синхронизации захвата изображений) — все без дополнительных адаптеров.
- Простое конфигурация через Cognex VisionPro: ПО с графическим интерфейсом позволяет настроить камеру за 1–2 часа, даже для инженеров с базовым опытом машинного зрения. В небольшом заводе по производству стеклянных изделий (например, оконные стекла) инженер настраивает Glass Align COGNEX_ISC8402M-000 для детектирования дефектов (пузыри, неравномерности толщины) — добавляет шаблон идеального стекла, настраивает чувствительность алгоритма и запускает процесс проверки, не написывая кода.
Примеры применения Glass Align COGNEX_ISC8402M-000 в отраслях
- Электронная промышленность (завод — производство OLED-дисплеев): В заводе по производству OLED-дисплеев для смартфонов Glass Align COGNEX_ISC8402M-000 контролирует точность монтажа дисплея на сенсорный модуль. Камера установлена над роботом-манипулятором, подключена через PROFINET к ПЛК Siemens S7-1500. При работе Glass Align COGNEX_ISC8402M-000 захватывает изображение OLED-дисплея (прозрачный материал) с помощью комбинированного освещения (устраняет блики), вычисляет его координаты (X=150,2 мм, Y=75,1 мм, θ=0,05°) и передает данные в ПЛК. ПЛК корректирует позицию робота, который монтирует дисплей на сенсорный модуль с точностью ±1,5 мкм — это гарантирует, что сенсор будет реагировать на касание по всей площади дисплея. Камера также детектирует царапины размером ≥3 мкм, отправляя сигнал о браке в ПЛК.
- Автомобильная промышленность (завод — монтаж стеклянных крыш): В автомобильном заводе Glass Align COGNEX_ISC8402M-000 позиционирует стеклянные крыши для электромобилей. Камера установлена над конвейером, подключена через Ethernet/IP к ПЛК ABB AC500. При поступлении стеклянной крыши Glass Align COGNEX_ISC8402M-000 захватывает её изображение (использует боковое освещение для устранения бликов от солнца, проникающего в цех), вычисляет положение относительно кузова автомобиля (X=2000,5 мм, Y=1500,2 мм, θ=-0,1°) и передает данные в серводвигатель робота. Робот поднимает крышу и монтирует её с точностью ±2 мм — критично для герметичности крыши (не должно проходить вода). IP67 защита камеры позволяет ей работать рядом с peinture booths (пыль от краски).
- Фармацевтика (завод — контроль ампул с лекарствами): В фармацевтическом заводе Glass Align COGNEX_ISC8402M-000 проверяет ампулы с инъекционными лекарствами. Камера подключена через Modbus RTU к ПЛК Rockwell Allen-Bradley, установлена над конвейером (скорость 120 ампул/минуту). При работе Glass Align COGNEX_ISC8402M-000 декодирует Data Matrix на каждой ампуле (проверяет, что ампула относится к правильной партии), проверяет целостность стекла (отсутствие трещин и пузырей) и измеряет уровень лекарства (должен быть 1 мл ±0,05 мл). При обнаружении брака (например, трещина на ампуле) камера отправляет сигнал в ПЛК, который активирует пушер для удаления ампулы из конвейера. Частота кадров
