Описание

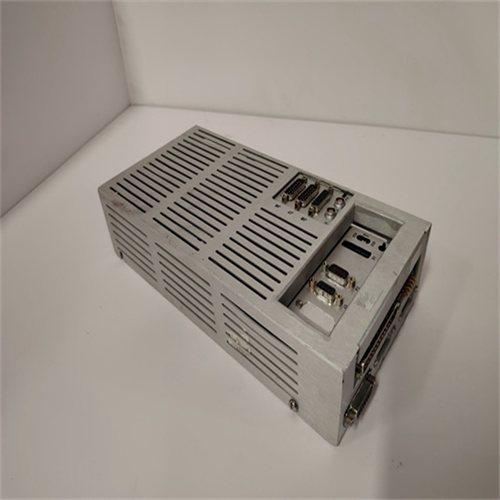

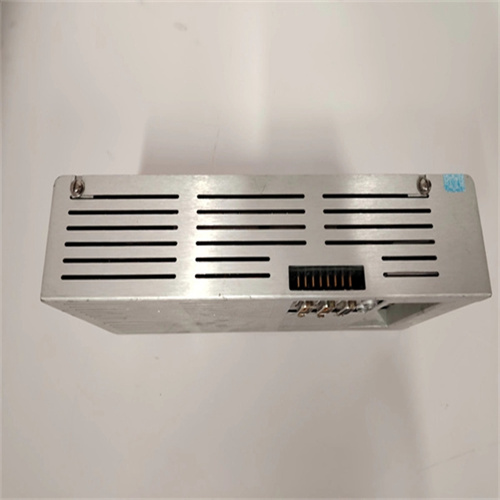

Общие сведения о продукте Heinzmann DC1801-04-DF

1. Технические параметры Heinzmann DC1801-04-DF

• Тип модуля: PWM-контроллер для DC-двигателей с функциями регулирования скорости и крутящего момента — поддерживает как открытую, так и замкнутую петлю регулирования (с обратной связью по скорости);
• Параметры питания и выхода для двигателя:
  • Номинальное напряжение питания для модуля: 24–48 В DC (широкий диапазон, подходит для низковольтных и среднеvoltaжных DC-двигателей);
  • Максимальный выходной ток для двигателя: 40 А (постоянный), 60 А (кратковременный, до 10 с) — достаточ для питания двигателей мощностью до 2,88 кВт (48 В × 60 А) при пиковых нагрузках;
  • Тип выходного регулирования: PWM (пульсно-широтное модуляция) с частотой 15 кГц — обеспечивает плавное управление двигателем, минимизируя шум и износ механических компонентов;
• Входные управляющие сигналы (от PLC):
  • Аналоговые: 0–10 В DC (для задания скорости/крутящего момента), 4–20 мА (стандартный промышленный сигнал, совместим с большинством PLC);
  • Дискретные: 4 цифровых входа (DI, 24 В DC) — для сигналов «пуск/стоп», «ручной/автоматический режим», «аварийный останов» от PLC;
• Интерфейсы связи:
  • Встроенный: RS-485 (поддержка протоколов Modbus RTU, CANopen) — позволяет передавать данные о состоянии двигателя (температура, ток) и получать команды от PLC в реальном времени;
  • Опциональный: Ethernet-модуль (10/100 Мбит/с) — для удаленного мониторинга, настройки и обновления firmware Heinzmann DC1801-04-DF через систему SCADA;
• Функции регулирования:
  • Режимы работы: Регулировка скорости (с точностью ±0,5% от номинальной), регулировка крутящего момента (с точностью ±2% от номинального), поддержка плавного пуска/остановки;
  • Обратная связь: Поддержка датчиков скорости — энкодеров (TTL сигнал) или датчиков Холла (analog/digital) — для замкнутой петли регулирования, обеспечивающей стабильность при перепадах нагрузки;
• Система защиты:
  • Защита модуля и двигателя: От короткого замыкания на двигателе, перегрева модуля (>85 °C), переvoltaжа/недовольтажа питания (18–55 В DC), перегрузки по току;
  • Защита двигателя от перегрева: Поддержка входа для сигнала от термистора в двигателе — автоматическое снижение тока при превышении критической температуры;
• Температурный диапазон эксплуатации: От -25 °C до +70 °C — устойчив к экстремальным температурам, подходит для работы в холодильных зонах производств и горячих цехах;
• Габариты и монтаж: Размеры 180 мм × 120 мм × 60 мм, монтаж на шину DIN или настенный монтаж (через крепежные отверстия) — компактность для размещения в шкафах автоматики вместе с PLC и блоками питания;
• Индикаторы и диагностика:
  • Светодиодный панель (LED): Сигнализирует о состоянии питания, режиме работы, ошибках (красный LED — авария, зеленый — нормальный режим);
  • Дискретный выход (DO, 24 В DC): Передает сигнал об ошибке в PLC для логирования и триггера алертов.

2. Преимущества и особенности Heinzmann DC1801-04-DF

• Универсальность для DC-двигателей: Широкий диапазон питания (24–48 В DC) и максимальный выходной ток 40 А — позволяет использовать Heinzmann DC1801-04-DF с различными типами DC-двигателей (серийные, шунтированные, компунированные), без необходимости покупки специализированных контроллеров для каждого двигателя;
• Высокая динамика регулирования: PWM-частота 15 кГц и быстрая реакция на изменения управляющего сигнала (<1 мс) — обеспечивают плавное изменение скорости двигателя даже при быстрых переключениях нагрузки (например, насосы с переменным расходом жидкости);
• Расширенная система защиты: Комплексная защита от короткого замыкания, перегрева, переvoltaжа и перегрузки по току — не только защищает Heinzmann DC1801-04-DF от повреждения, но и продлевает срок службы подключенного двигателя, снижая издержки на ремонт;
• Удобство интеграции с PLC: Поддержка стандартных сигналов (4–20 мА, 0–10 В DC) и протоколов (Modbus RTU, CANopen) — интеграция в существующие автоматизированные системы не требует дополнительных адаптеров или кастомного ПО;
• Простота настройки: Конфигурация параметров (режим регулирования, пределы тока, время пуска) через программное обеспечение Heinzmann Config Tool или веб-интерфейс (при подключении Ethernet-модуля) — инженеры могут быстро адаптировать Heinzmann DC1801-04-DF к конкретным требованиям процесса, включая сохранение профилей настроек для повторного использования.

3. Примеры применения Heinzmann DC1801-04-DF в различных отраслях

• Промышленная водоподготовка: Управление скоростью высокоэффективных насосов для подачи воды — PLC Siemens S7-1500 отправляет сигнал 4–20 мА на Heinzmann DC1801-04-DF, который регулирует скорость 48В-DC насоса в зависимости от уровня воды в резервуаре (сигнал от датчика уровня). Замкнутая петля с энкодером гарантирует стабильность скорости даже при изменении давления в трубопроводе;
• Транспортные системы на производстве: Управление приводами конвейеров для перемещения тяжелых деталей (например, автокорпусов) — модуль Heinzmann DC1801-04-DF управляет 24В-DC двигателем конвейера, поддерживая плавное ускорение/замедление (время пуска 5 с) для предотвращения ударных нагрузок на механизм. Сигнал «аварийный останов» от PLC Allen-Bradley останавливает двигатель мгновенно при опасных ситуациях;
• Энергетика (маломасштабные гидроэлектростанции): Управление скоростью турбинных DC-двигателей — Heinzmann DC1801-04-DF регулирует крутящий момент двигателя по сигналу от PLC Bosch Rexroth, поддерживая стабильную частоту генерации электроэнергии при изменяющемся напоре воды. Защита от перегрева двигателя предотвращает повреждение при пиковых нагрузках;
• Химическая промышленность: Управление вентиляторами для удаления вредных газов — модуль управляет 48В-DC вентилятором, скорость которого регулируется по сигналу от датчика концентрации газов (0–10 В DC). При превышении критической концентрации PLC увеличивает сигнал, и Heinzmann DC1801-04-DF повышает скорость вентилятора, обеспечивая быструю очистку воздуха.

4. Сравнение Heinzmann DC1801-04-DF с конкурентами

5. Советы по выбору и мерам предосторожности при использовании Heinzmann DC1801-04-DF

Советы по выбору

• Оцените параметры DC-двигателя: Убедитесь, что номинальное напряжение двигателя (24–48 В DC) и номинальный ток не превышают 40 А (постоянный) — Heinzmann DC1801-04-DF оптимально подходит для двигателей мощностью до 2,88 кВт; для более мощных двигателей (ток >40 А) выбирайте модели Heinzmann с higher выходным током (например, DC1801-06-DF для 60 А);
• Проверьте требования к протоколу связи: Если ваша система использует CANopen (например, с PLC Bosch Rexroth) — Heinzmann DC1801-04-DF поддерживает этот протокол по умолчанию; для Ethernet-интеграции (например, с системой SCADA Siemens WinCC) выбирайте опциональный Ethernet-модуль, параметры которого указаны по ссылке на продукт Heinzmann DC1801-04-DF;
• Учтите условия эксплуатации: При работе в температурах ниже -10 °C (например, холодильные цеха) — Heinzmann DC1801-04-DF с диапазоном -25 °C–+70 °C является предпочтительным выбором, в то время как конкуренты могут потерять стабильность.

Меры предосторожности

• Отключите питание перед подключением двигателя к Heinzmann DC1801-04-DF — неправильное подключение полярности (положительный/отрицательный вывод двигателя) может привести к короткому замыканию и повреждению модуля;
• Не превышайте максимальный выходной ток: Подключение нагрузок с током >40 А (постоянный) вызовет сработку защиты от перегрузки и отключение — регулярно контролируйте ток двигателя с помощью амперметра или через данные Modbus RTU от модуля;
• Свяжите вход защиты от перегрева с термистором двигателя: Обязательно подключите сигнал от встроенного термистора DC-двигателя к соответствующему входу Heinzmann DC1801-04-DF — это предотвратит перегрев и износ двигателя при длительной работе на максимальной нагрузке;
• Регулярно обновляйте firmware: Используйте Heinzmann Config Tool для установки актуальных версий firmware — обновления часто включают улучшения стабильности и новые функции, оптимизирующие работу Heinzmann DC1801-04-DF в совокупности с PLC.

DC1801-04-DF
