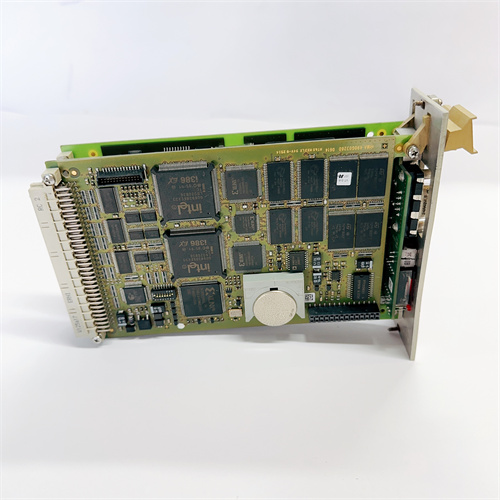

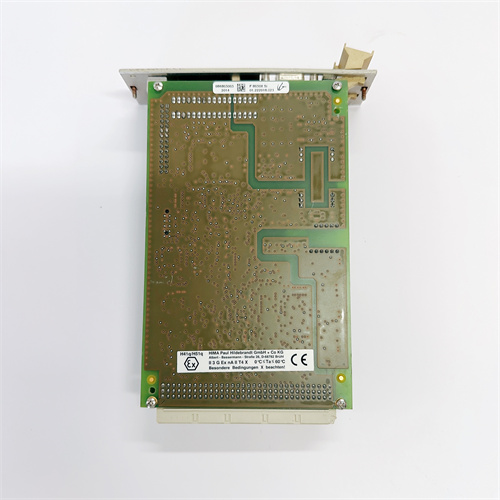

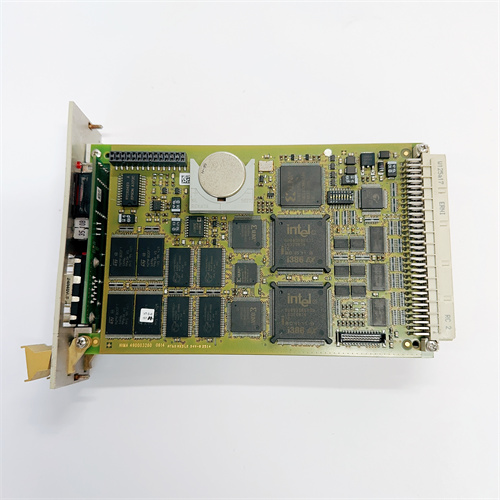

HIMA 7127

Описание

Общая характеристика продукта HIMA 7127

Технические параметры HIMA 7127

• Общие параметры и сертификация:
  • Тип устройства: Промышленный модуль цифрового ввода (DI) для систем безопасности HIMA;
  • Сертификация: SIL 3 (IEC 61508:2010, части 1–7), категории AK 6 (DIN V 19250) — соответствие высоким требованиям безопасности;
  • Совместимые системы: HIMA HIQuad X, HIMA HIMax, системы ESD HIMA, датчики безопасности HIMA (индуктивные, оптические);
  • Количество входных каналов: 16 независимых дискретных каналов — для параллельного сбора сигналов от множества датчиков аварий.
• Параметры электротехнические:
  • Тип входных сигналов: Дискретный (НО/НР), поддерживаемые напряжения DC 24 В / AC 230 В — адаптация к разным типам сенсоров безопасности;
  • Максимальное входное напряжение: DC 30 В / AC 250 В — совместимость с большинством промышленных датчиков аварий;
  • Максимальный входной ток: 10 мА (номинальный) — низкое потребление для снижения нагрузки на источники питания;
  • Изоляция:
    • Между каналами: 1000 В RMS (двойная изоляция);
    • Между каналами и землей: 1000 В RMS — высокая защита от кросс-интерференций и перепадов напряжения;
  • Время фильтрации помех: Настраиваемое (0.1–100 мс) — подавление электромагнитных помех от силовых линий;
  • Время отклика: <1 мс (при фильтрации 0.1 мс) — быстрая реакция на сигнал аварии.
• Параметры надежности и защиты:
  • Защитные функции:
    • Защитение от короткого замыкания на входах (автоматическая блокировка канала + сигнал ошибки в ESD);
    • Защитение от электростатического разряда (ESD) ±25 кВ (воздушный) / ±8 кВ (контактный);
    • Защитение от электромагнитных помех (EMC класс EN 61000-6-2/4, класс 3);
    • Проверка целостности каналов (автоматическая диагностика каждые 100 мс) — выявление обрывов кабелей или неисправных датчиков;
  • Класс надежности (MTBF): > 8 000 000 часов (по данным производителя, при 40 °C);
  • Индикация: Светодиодная индикация для каждого канала (зеленый — сигнал “Активно”, желтый — предупреждение, красный — ошибка/авария) + индикация статуса модуля (зеленый — нормально, красный — SIL-ошибка).
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -20 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — для монтажа в шкафы управления HIMA;
  • Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием (класс UL 94 V-0);
  • Размеры: 120 мм (ширина) × 180 мм (высота) × 70 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715);
  • Интерфейс подключения к контроллеру: Совместим с шиной HIMA HiNet — без необходимости дополнительных адаптеров.

Преимущества и особенности HIMA 7127

1. Сертификация SIL 3 и высокая надежность: Подтверждение соответствия IEC 61508 SIL 3 делает HIMA 7127 обязательным выбором для объектов с высоким риском (например, нефтеперерабатывающие заводы, атомные электростанции). Двойная изоляция каналов и автоматическая диагностика гарантируют, что сигналы аварий не будут потеряны или искажены, предотвращая катастрофические последствия.
2. Универсальность входных сигналов и фильтрация: Поддержка DC 24 В/AC 230 В и настраиваемая фильтрация (0.1–100 мс) позволяют HIMA 7127 адаптироваться к разным условиям — в химической реакторной установке он собирает сигналы от DC 24 В датчиков уровня (аварийное переполнение) и AC 230 В датчиков температуры (перегрев), а фильтрация 50 мс подавляет помехи от нагревательных элементов.
3. Отказоустойчивость и диагностика: Автоматическая проверка целостности каналов каждые 100 мс позволяет HIMA 7127 быстро выявить обрыв кабеля или неисправный датчик — в нефтегазовой компрессорной станции при обрыве сигнала от датчика давления модуль сразу отправляет сигнал ошибки в ESD, и операторы устраняют проблему до возникновения аварии.
4. Глубокая интеграция с системами HIMA: HIMA 7127 автоматически распознается контроллерами HIMax и HIQuad X, а данные о состоянии каналов передаются в ПО HIMA Planar в реальном времени. Это упрощает настройку модуля и позволяет инженерам отслеживать безопасность системы через единый интерфейс, снижая время обслуживания.

Примеры применения HIMA 7127 в различных отраслях

• Нефтегаз (нефтеперерабатывающий завод): В заводе переработки нефти HIMA 7127 подключен к системе ESD HIMA HIMax и 16 датчиков аварий (8 DC 24 В датчиков давления в реакторах, 8 AC 230 В датчиков температуры трубопроводов). При превышении давления >15 бар или температуры >300 °C модуль мгновенно передаёт сигнал в ESD, которая останавливает подачу сырья и открывает клапаны сброса, предотвращая взрыв или утечку нефти.
• Химическая промышленность (реакторный комплекс): В комплексе реакторов для производства опасных химикатов HIMA 7127 собирает сигналы от 12 DC 24 В датчиков уровня (аварийное переполнение) и 4 AC 230 В датчиков газового утечки. Двойная изоляция каналов предотвращает влияние электромагнитных помех от смесительных агрегатов, а автоматическая диагностика выявляет неисправные датчики за 100 мс, предотвращая пропуск утечки газа.
• Атомная энергетика (система охлаждения реактора): В атомной электростанции HIMA 7127 подключен к системе безопасности HIQuad X и 16 DC 24 В датчиков уровня воды в системе охлаждения. Сертификация SIL 3 соответствует строгим требованиям ядерной безопасности, а время отклика <1 мс позволяет ESD мгновенно активировать резервную систему охлаждения при падении уровня воды <50%, предотвращая перегрев реактора.
• Металлургия (плавильный печь): В заводе сталеплавки HIMA 7127 собирает сигналы от 10 DC 24 В датчиков температуры расплавленного металла (перегрев) и 6 AC 230 В датчиков позиции затвора печей (аварийное открытие). Устойчивость к пыли и вибрациям обеспечивает бесперебойную работу, а сигналы аварий передаются в ESD, которая останавливает подачу руды и снижает мощность печей.

Сравнение HIMA 7127 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании HIMA 7127

Рекомендации по выбору

1. Совместимость с системами HIMA: Выбирайте HIMA 7127 если ваша установка использует системы безопасности HIMA (HIQuad, HIMax) или контроллеры HIMax — это гарантирует полную интеграцию, поддержку SIL 3 и доступ к расширенной диагностике через ПО HIMA Planar.
2. Объекты с требованиями SIL 3: Для нефтегазовых, химических или атомных объектов, где отказ системы может привести к катастрофе (убытки >10 млн руб/час, угроза жизни людей), HIMA 7127 — обязательный выбор, благодаря сертификации SIL 3 и высокой надежности.
3. Управление смешанными нагрузками: Если нужно собирать сигналы от как DC 24 В (датчики уровня, давления), так и AC 230 В (датчики температуры, газовых утечек) датчиков — HIMA 7127 с универсальными входами — предпочтительнее аналогов, поддерживающих только DC 24 В.

Меры предостережения

1. Правильная настройка фильтрации и порогов: Через ПО HIMA Planar установите время фильтрации HIMA 7127 в зависимости от уровня помех — для цехов с сильными помехами (например, рядом с электродвигателями) используйте 50–100 мс, для стабильных условий — 0.1–10 мс. Настройте пороги аварий для каждого канала в соответствии с требованиями безопасности объекта (например, давление >15 бар = “авария”).
2. Защита коммуникационных кабелей: Используйте двойную экранировку для кабелей, соединяющих датчики с HIMA 7127, располагайте их на расстоянии >3 м от силовых линий (10 кВ/380 В) и небезопасных кабелей (например, кабели питания электродвигателей) — это предотвращает электромагнитные помехи и сохранит целостность сигналов.
3. Регулярная диагностика и проверка: Раз в месяц проверяйте состояние модуля через ПО HIMA Planar — контролируйте статус каналов, наличие ошибок и результаты автоматической диагностики. При появлении красного светодиода на канале или сигнале SIL-ошибки немедленно отключите соответствующий датчик, устраните проблему (обрыв кабеля, замена датчика) и запустите тест HIMA 7127 перед повторным включением.
4. Обновление firmware: Раз в год скачивайте актуальную версию firmware с официального сайта HIMA и обновите HIMA 7127 — это исправит уязвимости безопасности, поддерживает соответствие сертификации SIL 3 и расширяет функциональность модуля.
