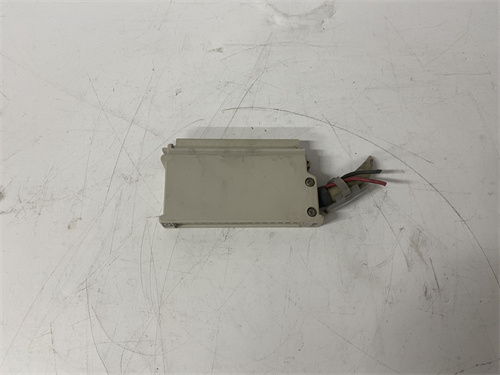

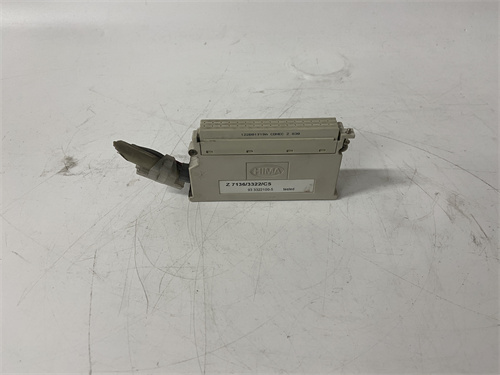

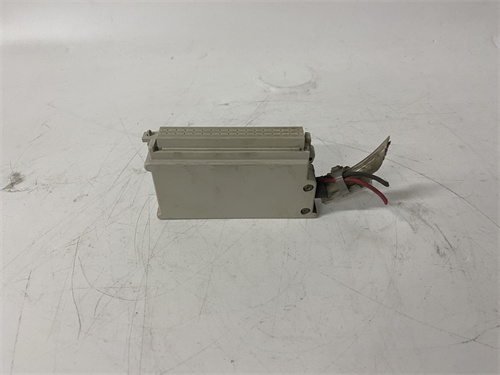

HIMA 7138 — Безопасный цифровой выходной модуль для критических защитных цепей
HIMA 7138 — высоконадежный безопасный цифровой выходной модуль, разработанный компанией HIMA — глобальным лидером в области промышленной безопасности. Особенно предназначен для реализации защитных команд в критических процессах с требованиями к уровню SIL 3 (IEC 61508), HIMA 7138 обеспечивает надежное управление нагрузками (клапаны, моторы, сигнальные устройства) из безопасных контроллеров, становясь идеальным выбором для отраслей, таких как нефтегазовая промышленность, химическая промышленность, энергетика,pharmaceutics, транспортные системы.
Описание продукта
HIMA 7138 — безопасный цифровой выходной модуль серии F-Series, специализированный для интеграции в системы безопасности HIMA и сторонние автоматизированные решения. Продукт HIMA 7138 отличается отказоустойчивым дизайном и полным соответствием стандартам безопасности SIL 3 (IEC 61508), AK 6 (DIN V 19250) и EN 954-1 Category 4, что гарантирует максимальную надежность при выполнении критических команд.
HIMA 7138 оснащен 8 независимыми цифровыми выходами, поддерживает сигналы 24 ВДС (диапазон 18–32 ВДС) и обеспечивает максимальный ток на канал до 4 А — позволяет напрямую управлять мощными нагрузками без дополнительных усилителей. Модуль имеет минимальное время реакции ≤3 мс, критично для быстрого выполнения защитных функций (аварийное отключение, блокировка оборудования).
Особенно ценна функциональность HIMA 7138 в области диагностики и защиты: каждый выход оснащен независимой диагностикой (обнаружение коротких замыканий, перегрузок, обрывов), а также функцией автоматического отключения при неполадках. Конструкция модуля разработана для суровых промышленных условий: класс защиты IP20 (шкафное монтирование), широкий диапазон рабочих температур (-10 °C до +60 °C) и устойчивость к электромагнитным помехам (EMC Class A). HIMA 7138 полностью совместим с безопасными контроллерами HIMA (HIQuad X, HIECore, HIMax) и поддерживает интеграцию с автоматизированными системами Siemens, ABB, Rockwell Automation через стандартные промышленные протоколы. Управление модулем осуществляется через программное обеспечение HIMA Planar, что упрощает конфигурацию и обслуживание выходных каналов.
Технические параметры
- Бренд: HIMA
- Модель: HIMA 7138
- Тип устройства: Безопасный цифровой выходной модуль
- Уровень безопасности: SIL 3 (IEC 61508), AK 6 (DIN V 19250), TÜV Rheinland сертифицирован
- Количество выходов: 8 независимых цифровых выходов (DO)
- Номинальное напряжение сигналов: 24 ВДС (диапазон 18–32 ВДС)
- Максимальный ток на канал: 4 А (на каждый выход)
- Тип выходов: Нормально закрытый (NC) / нормально открытый (NO), настраиваемые
- Время реакции: ≤3 мс
- Поддерживаемые протоколы: HIMA SafeEthernet, PROFINET IO, Ethernet/IP, MODBUS TCP
- Совместимость с контроллерами: HIMA HIQuad X, HIECore, HIMax, HIMatrix
- Питание: 24 ВДС (от контроллера HIMA или внешнего источника)
- Класс защиты: IP20
- Рабочая температура: -10 °C до +60 °C
- Тип монтажа: На рейке DIN (ширина 22.5 мм)
- Коммуникационные интерфейсы: Подключение к шине контроллера HIMA (backplane)
- Вес: До 0.25 кг
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, IEC 61508 (SIL 3), ISO 9001
Преимущества и особенности
- Максимальный уровень безопасности: HIMA 7138 соответствует SIL 3, идеально для критических защитных цепей и интерлоков.
- Отказоустойчивость каналов: Независимая диагностика и защита каждого выхода, сигнализация об ошибках в реальном времени.
- Высокая мощность управления: Максимальный ток 4 А на канал позволяет напрямую управлять мощными нагрузками.
- Быстрое реактирование: Время реакции ≤3 мс гарантирует мгновенное выполнение защитных команд.
- Универсальная совместимость: Работа с контроллерами HIMA и сторонними DCS/PLC, упрощает интеграцию в существующие проекты.
- Экстремальная компактность: Ширина 22.5 мм на DIN-рейке, экономит пространство в шкафу управления.
Области применения и примеры использования
- Нефтегазовая промышленность: На газоперекачивающих станциях HIMA 7138 управляет электромагнитными клапанами аварийного закрытия — при обнаружении утечки газа получает команду от безопасного контроллера и мгновенно блокирует трубопровод. Диагностические функции модуля предотвращают сбои из-за коротких замыканий в кабелях.
- Химическая промышленность: В химическом заводе HIMA 7138 активирует системы аварийного охлаждения и нейтрализации — при превышении температуры в реакторе передает команду на включение насосов и разбрызгивателей. Высокий выходной ток позволяет напрямую управлять мощными электродвигателями насосов.
- Энергетика: В гидроэлектростанции HIMA 7138 управляет механизмами аварийного торможения турбин — при нарушении скорости вращения получает сигнал от контроллера и активирует тормозной механизм. Быстрое реактирование модуля предотвращает повреждение оборудования.
- Фармацевтика: В фармацевтическом заводе HIMA 7138 блокирует доступ в зоны стерилизации — при несанкционированном открытии дверей получает команду от сенсоров и активирует электромагнитные замки. Настраиваемые выходы (NC/NO) позволяют адаптировать модуль к специфике защитных цепей.
- Транспортные системы: В аэропортах HIMA 7138 управляет сигнальными маяками и барьерами на полосах посадки — при опасном приближении самолета передает команду на включение красных сигналов и закрытие барьеров. Интеграция с Ethernet/IP упрощает коммуникацию с центральным контроллером аэропорта.
Сравнение с конкурентами
| Параметр | HIMA 7138 | Конкурентный продукт (напр., Siemens 3SK1121) | Преимущество HIMA |
|---|---|---|---|
| Уровень безопасности | SIL 3 (IEC 61508) | SIL 2 (базовая версия) | Максимальный уровень защиты для критических процессов |
| Максимальный ток на канал | 4 А | 2 А | Возможность управления мощными нагрузками напрямую |
| Время реакции | ≤3 мс | ≤7 мс | Быстрое выполнение защитных команд, предотвращение аварий |
| Диагностика | Расширенная (каждой выход) | Базовая (только модуль) | Детальная информация о неполадках, снижение простоев |
| Тип выходов | NC/NO (настраиваемые) | Только NC | Гибкость в проектировании защитных цепей |
Рекомендации по выбору и мерам предосторожности
- Рекомендации по выбору: Выбирайте HIMA 7138, если вам нужен безопасный цифровой выходной модуль SIL 3 для управления мощными нагрузками в критических защитных цепях. Идеально подходит для нефтегазовой, химической, энергетической и фармацевтической отраслей. При выборе учитывайте количество необходимых выходов, максимальный ток нагрузок и совместимость с существующими контроллерами.
- Меры предосторожности при установке: Монтируйте HIMA 7138 на рейке DIN в шкафу управления, обеспечивая достаточное пространство для теплоотвода (не менее 10 мм с боков). Убедитесь в правильном подключении сигнальных кабелей и питания, используйте только щитанные кабели для защиты от электромагнитных помех. Не превышайте максимальный ток на выходных каналах, чтобы избежать повреждения модуля.
- Советы по эксплуатации: Конфигурируйте тип выходов (NC/NO) через ПО HIMA Planar в соответствии с требованиями защитной цепи. Регулярно проверяйте работоспособность каналов с помощью встроенных тестовых функций модуля. Обновляйте прошивку только с официального сайта HIMA для оптимизации работы.
- Обслуживание: Проводите плановое обслуживание каждые 24 месяца — проверяйте состояние контактов, кабелей и соединений. При обнаружении неполадок используйте диагностические данные HIMA 7138 для выявления причины и устраните ее только квалифицированным персоналом. Используйте только оригинальные запчасти HIMA для ремонта.
- Экологические факторы: Эксплуатируйте модуль в пределах указанных температур (-10 °C до +60 °C) и влажности (5–95% без конденсации). При утилизации соблюдайте локальные экологические нормы для электроники — разделяйте металлические компоненты и электронные части для отдельной переработки.
HIMA 7138 — надежный и мощный безопасный цифровой выходной модуль, который обеспечивает высокую отказоустойчивость и быстроту реакции в критических промышленных процессах. Благодаря сочетанию максимального уровня безопасности, расширенной диагностики и универсальности, он стал незаменимым компонентом для систем, где важна безопасность людей, оборудования и окружающей среды.
