Описание

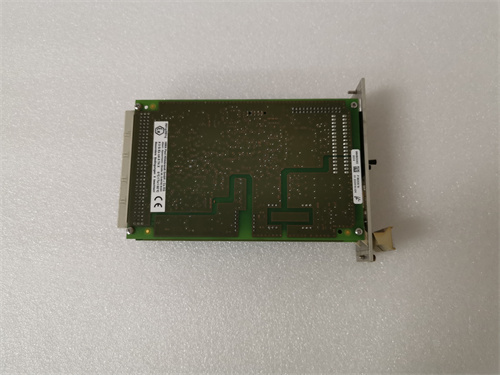

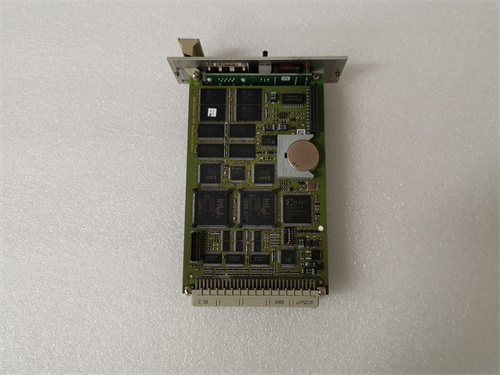

HIMA B4237-2 — Безопасный коммуникационный модуль для интеграции критических систем
HIMA B4237-2 — высокопроизводительный безопасный коммуникационный модуль, разработанный компанией HIMA — глобальным лидером в области промышленной безопасности. Особенно предназначен для обеспечения надежной и безопасной связи между безопасными контроллерами HIMA и внешними автоматизированными системами в процессах с требованиями к уровню SIL 3 (IEC 61508), HIMA B4237-2 сочетает в себе универсальность протоколов, отказоустойчивость и высокую скорость передачи данных, становясь идеальным выбором для отраслей, таких как нефтегазовая промышленность, химическая промышленность, энергетика,pharmaceutics, тяжелое машиностроение.
Описание продукта
HIMA B4237-2 — безопасный коммуникационный модуль серии HIQuad S, специализированный для интеграции в сложные системы безопасности и автоматизации. Продукт HIMA B4237-2 отличается продвинутой коммуникационной архитектурой и полным соответствием стандартам безопасности SIL 3 (IEC 61508), AK 6 (DIN V 19250) и EN 954-1 Category 4, что гарантирует безопасную передачу критических данных без потерь и задержек.
HIMA B4237-2 оснащен двумя независимыми Ethernet-портами (10/100/1000 Мбит/с) и двумя портами PROFIBUS DP, поддерживает ключевые промышленные протоколы: PROFINET IO, Ethernet/IP, MODBUS TCP, HIMA SafeEthernet и OPC UA. Модуль обеспечивает скорость передачи данных до 1 Гбит/с и время задержки ≤2 мс — критично для синхронной работы защитных систем и мониторинга в реальном времени.
Особенно ценна функция двойной коммуникационной цепи HIMA B4237-2: возможность организации резервной связи, что предотвращает обрыв связи при сбое одного порта или кабеля. Конструкция модуля разработана для суровых промышленных условий: класс защиты IP20 (шкафное монтирование), широкий диапазон рабочих температур (-10 °C до +60 °C) и устойчивость к электромагнитным помехам (EMC Class A). HIMA B4237-2 полностью совместим с безопасными контроллерами HIMA (HIQuad X, HIECore, HIMax) и легко интегрируется с системами Siemens, ABB, Rockwell Automation, Emerson. Управление модулем осуществляется через программное обеспечение HIMA Planar, что упрощает конфигурацию протоколов, диагностику связи и обновление прошивки.
Технические параметры
- Бренд: HIMA
- Модель: HIMA B4237-2
- Тип устройства: Безопасный коммуникационный модуль
- Уровень безопасности: SIL 3 (IEC 61508), AK 6 (DIN V 19250), TÜV Rheinland сертифицирован
- Коммуникационные интерфейсы: 2 x Ethernet (10/100/1000 Мбит/с, RJ45), 2 x PROFIBUS DP (RS485)
- Поддерживаемые протоколы: PROFINET IO, Ethernet/IP, MODBUS TCP, HIMA SafeEthernet, OPC UA, PROFIBUS DP
- Скорость передачи данных: До 1 Гбит/с (Ethernet), до 12 Мбит/с (PROFIBUS DP)
- Время задержки передачи: ≤2 мс
- Совместимость с контроллерами: HIMA HIQuad X, HIECore, HIMax, HIMatrix
- Питание: 24 ВДС (диапазон 18–32 ВДС, от контроллера HIMA или внешнего источника)
- Класс защиты: IP20
- Рабочая температура: -10 °C до +60 °C
- Тип монтажа: На рейке DIN (ширина 45 мм)
- Вес: До 0.3 кг
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, IEC 61508 (SIL 3), ISO 9001, GOST Р
Преимущества и особенности
- Максимальный уровень безопасности: HIMA B4237-2 соответствует SIL 3, гарантирует безопасную передачу критических данных.
- Универсальность протоколов: Поддержка всех ключевых промышленных стандартов, упрощает интеграцию с разными системами.
- Отказоустойчивая связь: Двойные Ethernet-порты для организации резервной цепи, предотвращение обрыва связи.
- Высокая скорость передачи: До 1 Гбит/с и минимальная задержка ≤2 мс, синхронная работа систем в реальном времени.
- Надежность в суровых условиях: Широкий температурный диапазон и устойчивость к ЭМП.
- Простота конфигурации: Управление через ПО HIMA Planar, интуитивно понятный интерфейс.
Области применения и примеры использования
- Нефтегазовая промышленность: На морских добывающих платформах HIMA B4237-2 обеспечивает связь между локальными безопасными контроллерами HIMA и центральной системой мониторинга на берегу — передачи данные о давлении, температуре и состоянии оборудования в реальном времени. Резервная Ethernet-цепь гарантирует непрерывную связь даже в условиях сильных морских бурь.
- Химическая промышленность: В химическом заводе HIMA B4237-2 интегрирует безопасный контроллер HIMA с системой DCS Siemens PCS 7 через PROFINET IO — синхронизирует защитные интерлоки реакторов с общим производственным мониторингом. Поддержка OPC UA позволяет передавать данные в систему анализа и прогнозирования аварий.
- Энергетика: В крупных тепловых электростанциях HIMA B4237-2 соединяет системы защиты котлов и турбин (контроллер HIMA) с системой управления энергопередачей через Ethernet/IP — обеспечивает быструю передачу команд об аварийном отключении и параметрах работы. Высокая скорость передачи предотвращает задержки в критических ситуациях.
- Фармацевтика: В фармацевтическом заводе HIMA B4237-2 связывает безопасные контроллеры зон стерилизации с системой трейсинга лекарств — передачи данные о соблюдении технологических параметров в реальном времени. Интеграция с MODBUS TCP упрощает коммуникацию с контроллерами Rockwell Automation.
- Тяжелое машиностроение: На заводах по производству авиационных двигателей HIMA B4237-2 обеспечивает связь между безопасными контроллерами испытательных стендов и системой управления качеством — передачи данные о нагрузках и температурах в процессе испытаний. Резервная связь гарантирует сохранность критических измерений при сбое одного канала.
Сравнение с конкурентами
| Параметр | HIMA B4237-2 | Конкурентный продукт (напр., Siemens CP 343-1 Advanced) | Преимущество HIMA |
|---|---|---|---|
| Уровень безопасности | SIL 3 (IEC 61508) | SIL 2 (только с дополнительными модулями) | Максимальная безопасность передачи данных в базовой комплектации |
| Коммуникационные порты | 2 x Ethernet (GbE) + 2 x PROFIBUS DP | 1 x Ethernet (100 Мбит/с) + 1 x PROFIBUS DP | Более широкие возможности, резервная связь |
| Скорость передачи | До 1 Гбит/с | До 100 Мбит/с | Значительно более высокая скорость, синхронная работа в реальном времени |
| Поддерживаемые протоколы | PROFINET/Ethernet/IP/MODBUS/OPC UA | PROFINET/MODBUS | Универсальная интеграция с разными системами, включая OPC UA |
| Время задержки | ≤2 мс | ≤10 мс | Минимальная задержка, критична для быстрого отклика систем |
Рекомендации по выбору и мерам предосторожности
- Рекомендации по выбору: Выбирайте HIMA B4237-2, если вам нужен безопасный коммуникационный модуль SIL 3 для надежной интеграции между контроллерами HIMA и внешними системами. Идеально подходит для нефтегазовой, химической, энергетической и фармацевтической отраслей. При выборе учитывайте требуемые протоколы, необходимость в резервной связи и скорость передачи данных.
- Меры предосторожности при установке: Монтируйте HIMA B4237-2 на рейке DIN в шкафу управления, обеспечивая достаточное пространство для теплоотвода (не менее 20 мм с боков). Используйте только щитанные кабели Cat.5e или выше для Ethernet и сертифицированные кабели PROFIBUS DP — это защитит от электромагнитных помех. Убедитесь в правильном подключении питания и заземлении.
- Советы по эксплуатации: Конфигурируйте протоколы и резервную связь через ПО HIMA Planar, следуя рекомендациям производителя. Регулярно проверяйте состояние коммуникационных портов и обновляйте прошивку модуля только с официального сайта HIMA. Настройте диагностику связи для своевременного выявления обрывов или сбоев.
- Обслуживание: Проводите плановое обслуживание каждые 36 месяцев — проверяйте состояние разъемов, кабелей и соединений. При обнаружении неполадок в работе модуля используйте диагностические данные HIMA Planar для выявления причины и устраните ее только квалифицированным персоналом. Используйте только оригинальные кабели и разъемы HIMA.
- Экологические факторы: Эксплуатируйте модуль в пределах указанных температур (-10 °C до +60 °C) и влажности (5–95% без конденсации). При утилизации соблюдайте локальные экологические нормы для электроники — разделяйте металлические компоненты и электронные части для отдельной переработки.
HIMA B4237-2 — надежный и универсальный безопасный коммуникационный модуль, который обеспечивает высокоскоростную и отказоустойчивую связь между критическими промышленными системами. Благодаря максимальному уровню безопасности, широкому набору протоколов и простоте интеграции, он стал незаменимым компонентом для проектов, где важна безопасность и синхронность работы автоматизированных систем.
- B4237-2
