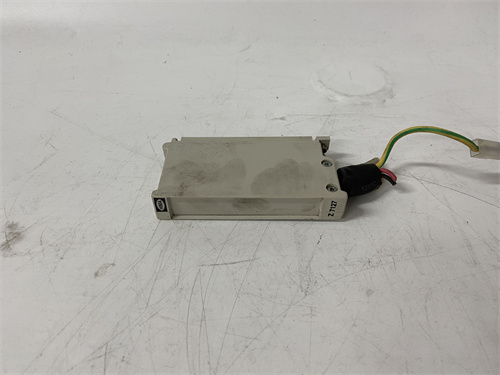

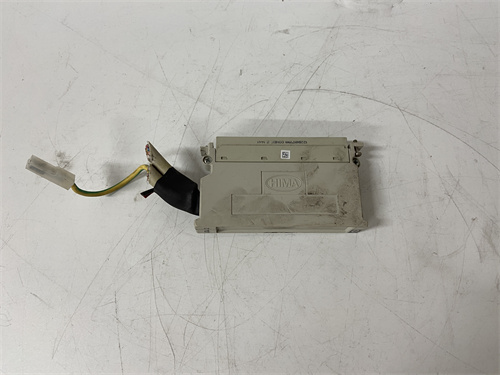

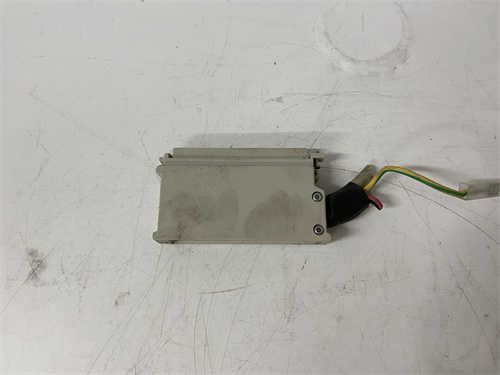

HIMA BV7043-5 — Универсальный безопасный цифровой модуль для критических систем промышленности
HIMA BV7043-5 — многофункциональный безопасный цифровой модуль (DI/DO), разработанный компанией HIMA — глобальным лидером в области функциональной безопасности. Специально создан для комплексной обработки цифровых сигналов (сбор входных данных и управление выходными нагрузками) в системах безопасности (SIS) с требованиями к уровню SIL 3 (IEC 61508/61511) и категории Cat.4, HIMA BV7043-5 сочетает в себе гибкость, отказоустойчивость и высокую производительность, становясь идеальным выбором для нефтегазовой, химической, энергетической и фармацевтической отраслей.
Описание продукта
HIMA BV7043-5 — универсальный цифровой модуль серии BV, специализированный на безопасной интеграции с дискретными сенсорами и исполнительными механизмами. Продукт HIMA BV7043-5 отличается продвинутой архитектурой с двойным контроллером и полным соответствием международным стандартам функциональной безопасности, что гарантирует максимальную надежность даже в условиях суровых промышленных сред.
HIMA BV7043-5 оснащает 8 независимых цифровых входов (DI) и 8 независимых цифровых выходов (DO), поддерживает сигналы 24 ВДС (диапазон 18–32 ВДС) и обеспечивает максимальный ток на выходной канал до 2 А — позволяет напрямую управлять средними нагрузками (электромагнитные клапаны, сигнальные маяки, реле) без дополнительных усилителей. Модуль имеет минимальное время реакции ≤2 мс, критично для быстрого отклика защитных цепей при возникновении аварийных ситуаций.
Особенно ценна функция расширенной встроенной диагностики и galvanische изоляции каналов HIMA BV7043-5 — автоматически обнаруживает обрывы кабелей, короткие замыкания и перегрузки, а также защищает модуль от электромагнитных помех (ЭМП). Конструкция модуля разработана для удобства эксплуатации: класс защиты IP20 (шкафное монтирование на рейку DIN), широкий диапазон рабочих температур (-25 °C до +70 °C) и поддержка горячей замены (hot swap) для минимизации простоев. HIMA BV7043-5 легко интегрируется с контроллерами HIMA HIMATRIX, HIMax и сторонними системами автоматизации (Siemens, ABB, Rockwell), поддерживает коммуникацию через стандартные промышленные шины.
Технические параметры
- Бренд: HIMA
- Модель: HIMA BV7043-5
- Тип устройства: Универсальный безопасный цифровой модуль (DI/DO, SIS)
- Уровень безопасности: SIL 3 (IEC 61508/61511), Cat.4, AK 1–6
- Цифровые входы (DI): 8 независимых, 24 ВДС, потребление тока ≤10 мА на канал
- Цифровые выходы (DO): 8 независимых, 24 ВДС, максимальный ток на канал 2 А
- Время реакции: ≤2 мс
- Изоляция: Гальваническая изоляция каналов друг от друга и от шасси (500 ВАК)
- Питание модуля: 24 ВДС (поддержка избыточного питания)
- Класс защиты: IP20
- Рабочая температура: -25 °C до +70 °C
- Температура хранения: -40 °C до +85 °C
- Тип монтажа: На рейку DIN (ширина 22.5 мм)
- Вес: 0.22 кг
- Совместимость: Контроллеры HIMA HIMATRIX, HIMax; системы Siemens PCS 7, ABB 800xA, Rockwell ControlLogix
- Сертификации: CE, UL, CSA, IECEx, ATEX (Zone 2/22), ISO 9001
Преимущества и особенности
- Максимальный уровень безопасности: HIMA BV7043-5 соответствует SIL 3 и Cat.4, идеально для критических систем SIS.
- Гибкая конфигурация: 8 DI + 8 DO, возможность управления средними нагрузками напрямую.
- Быстрое реактирование: Время реакции ≤2 мс, гарантирует мгновенный отклик защитных цепей.
- Надежность в суровых условиях: Широкий температурный диапазон и устойчивость к ЭМП.
- Простота обслуживания: Поддержка горячей замены и расширенная диагностика, минимизация простоев.
- Универсальная интеграция: Совместимость с контроллерами HIMA и сторонними автоматизированными системами.
Области применения и примеры использования
- Нефтегазовая промышленность: На газоперекачивающих станциях HIMA BV7043-5 собирает сигналы от датчиков положения клапанов (DI) и управляет электромагнитными клапанами аварийного закрытия (DO) — при обнаружении утечки газа мгновенно блокирует трубопровод. Поддержка избыточного питания гарантирует работоспособность даже при обрыве основного источника энергии.
- Химическая промышленность: В химических заводах HIMA BV7043-5 реализует интерлоки для реакторов — через входы принимает сигналы о закрытии дверц и уровне реагентов, через выходы блокирует запуск процесса при нарушениях. Расширенная диагностика позволяет операторам быстро выявлять причину сбое (обрыв кабеля, перегрузка клапана).
- Энергетика: В гидроэлектростанциях HIMA BV7043-5 контролирует систему защиты турбин — через входы получает сигналы о скорости вращения и температуре, через выходы активирует аварийное торможение при превышении критических параметров. Быстрое реактирование модуля предотвращает повреждение оборудования.
- Фармацевтика: В фармацевтических заводах HIMA BV7043-5 защищает зоны стерилизации — через входы отслеживает состояние дверей и датчиков чистоты, через выходы управляет электромагнитными замками и сигнальными маяками. Соответствие SIL 3 соответствует строгим санитарным требованиям.
- Транспортные системы: В морских портах HIMA BV7043-5 управляет защитными цепями погрузочных кранов — через входы принимает сигналы о перегрузке и положении груза, через выходы останавливает кран при опасных ситуациях. Устойчивость к ЭМП гарантирует работоспособность в тяжелых морских условиях.
Сравнение с конкурентами
| Параметр | HIMA BV7043-5 | Конкурентный продукт (напр., Siemens 3UF7921) | Преимущество HIMA |
|---|---|---|---|
| Уровень безопасности | SIL 3 (IEC 61508/61511), Cat.4 | SIL 2 (базовая версия) | Максимальная безопасность для критических SIS |
| Конфигурация DI/DO | 8 DI + 8 DO | 4 DI + 4 DO | Более широкие возможности, адаптация к крупным проектам |
| Максимальный ток на выход | 2 А | 1 А | Управление средними нагрузками без дополнительных усилителей |
| Время реакции | ≤2 мс | ≤6 мс | Быстрейший отклик защитных цепей, предотвращение аварий |
| Поддержка горячей замены | Да | Нет | Минимизация простоев при обслуживании |
Рекомендации по выбору и мерам предосторожности
- Рекомендации по выбору: Выбирайте HIMA BV7043-5, если вам нужен универсальный безопасный цифровой модуль SIL 3 с гибкой конфигурацией DI/DO для критических процессов. Идеально подходит для нефтегазовой, химической, энергетической и фармацевтической отраслей. При выборе учитывайте количество требуемых каналов, максимальный ток нагрузок и совместимость с существующими контроллерами.
- Меры предосторожности при установке: Монтируйте HIMA BV7043-5 на рейку DIN в защищенном шкафу управления, обеспечивая достаточное пространство для теплоотвода (не менее 20 мм с боков). Используйте только сертифицированные щитанные кабели для подключения сенсоров и нагрузок, соблюдайте правила заземления и изоляции. Убедитесь в правильном подключении питания (18–32 ВДС) и не превышайте максимальный ток на выходных каналах.
- Советы по эксплуатации: Конфигурируйте модуль через официальное ПО HIMA, настраивая параметры диагностики и тип выходов (NC/NO) под требования технологического процесса. Регулярно проверяйте состояние диагностических индикаторов, чтобы своевременно выявить неполадки.
- Обслуживание: Проводите плановое обслуживание каждые 36 месяца — проверяйте состояние контактов, кабелей и соединений. При необходимости заменяйте модуль только на оригинальный HIMA BV7043-5 для сохранения уровня безопасности SIL 3. Используйте только оригинальные запчасти и аксессуары HIMA.
- Экологические факторы: Эксплуатируйте модуль в пределах указанных температур (-25 °C до +70 °C) и влажности (5–95% без конденсации). При утилизации соблюдайте локальные экологические нормы для электроники — разделяйте металлические компоненты и электронные части для отдельной переработки.
HIMA BV7043-5 — надежный и универсальный безопасный цифровой модуль, который сочетает в себе гибкость, высокую производительность и отказоустойчивость. Благодаря соответствию стандартам SIL 3, расширенной диагностике и простоте интеграции, он стал незаменимым компонентом для систем безопасности в промышленности, где важна защита людей, оборудования и окружающей среды.
