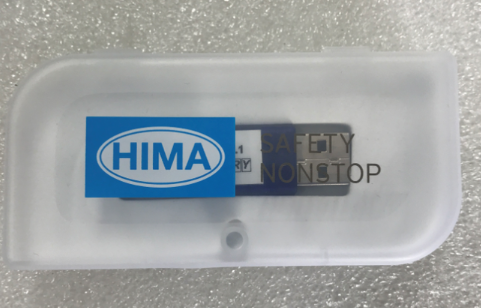

HIMA ELOP II — Универсальный безопасный контроллер для систем безопасности промышленности
HIMA ELOP II — компактный и мощный безопасный контроллер, разработанный компанией HIMA — глобальным лидером в области функциональной безопасности. Специально создан для управления системами безопасности (SIS) и защитными интерлоками в критических процессах с требованиями к уровню SIL 3 (IEC 61508/61511) и категории Cat.4, HIMA ELOP II сочетает в себе высокую производительность, надежность и простоту интеграции, становясь идеальным выбором для нефтегазовой, химической, энергетической, фармацевтической и пищевой отраслей.
Описание продукта
HIMA ELOP II — модульный безопасный контроллер серии ELOP, специализированный на решении задач функциональной безопасности в малых и средних проектах. Продукт HIMA ELOP II отличается продвинутой архитектурой с двойным контроллером (избыточная конфигурация 1oo2) и встроенной защитой от несанкционированного доступа, что гарантирует соответствие международным стандартам и максимальную надежность даже в условиях суровых промышленных сред.
HIMA ELOP II поддерживает подключение до 32 модулей ввода-вывода (AI, DI, AO, DO) серии HIMA BV и F-Series, а также обеспечивает коммуникацию через стандартные промышленные протоколы: PROFINET IO, Ethernet/IP, MODBUS TCP и PROFIBUS DP. Контроллер имеет встроенный веб-интерфейс для дистанционного мониторинга и конфигурации, а также поддерживает программирование на языках IEC 61131-3 (LD, FBD, ST, IL) через программное обеспечение HIMA Planar — интуитивно понятное средство для разработки и тестирования безопасных приложений.
Особенно ценна функция расширенной диагностики и автоматического восстановления работы HIMA ELOP II — в случае сбоя одного контроллера резервный компонент мгновенно принимает управление, сохраняя непрерывность работы системы. Конструкция контроллера разработана для удобства эксплуатации: класс защиты IP20 (шкафное монтирование на рейку DIN), широкий диапазон рабочих температур (-25 °C до +70 °C) и поддержка горячей замены модулей I/O для минимизации простоев. HIMA ELOP II легко интегрируется с существующими системами автоматизации (Siemens, ABB, Rockwell) и управляет как локальными, так и распределенными компонентами промышленной инфраструктуры.
Технические параметры
- Бренд: HIMA
- Модель: HIMA ELOP II
- Тип устройства: Безопасный контроллер (SIS)
- Уровень безопасности: SIL 3 (IEC 61508/61511), Cat.4, AK 1–6
- Архитектура: Избыточная (1oo2) с двойным контроллером
- Поддерживаемые модули I/O: До 32 модулей HIMA BV/F-Series (AI, DI, AO, DO)
- Коммуникационные интерфейсы: 2 x Ethernet (PROFINET IO/Ethernet/IP/MODBUS TCP), 1 x PROFIBUS DP
- Поддерживаемые языки программирования: IEC 61131-3 (LD, FBD, ST, IL)
- Память: 128 МБ Flash, 64 МБ RAM
- Питание: 24 ВДС (поддержка избыточного питания 1oo2)
- Потребление тока: ≤2 A (на номинальной нагрузке)
- Класс защиты: IP20
- Рабочая температура: -25 °C до +70 °C
- Температура хранения: -40 °C до +85 °C
- Тип монтажа: На рейку DIN (ширина 90 мм)
- Вес: 1.2 кг
- Совместимость: Системы Siemens PCS 7, ABB 800xA, Rockwell ControlLogix; модули HIMA BV/F-Series
- Сертификации: CE, UL, CSA, IECEx, ATEX (Zone 2/22), ISO 9001, GOST Р
Преимущества и особенности
- Максимальный уровень безопасности: HIMA ELOP II соответствует SIL 3 и Cat.4, идеально для критических систем SIS.
- Избыточная архитектура: Двойной контроллер 1oo2, гарантирует непрерывную работу при сбое компонентов.
- Высокая масштабируемость: Подключение до 32 модулей I/O, адаптация к проектам разного размера.
- Универсальная коммуникация: Поддержка ключевых промышленных протоколов, простота интеграции с существующими системами.
- Простота эксплуатации: Веб-интерфейс для дистанционного управления, поддержка горячей замены модулей.
- Надежность в суровых условиях: Широкий температурный диапазон и устойчивость к электромагнитным помехам.
Области применения и примеры использования
- Нефтегазовая промышленность: На газоперекачивающих станциях HIMA ELOP II управляет системой аварийного отключения (ESD) и защитными интерлоками клапанов — принимает сигналы от модулей HIMA BV7046-4 (AI) о давлении и температуре, а через модули BV7043-5 (DI/DO) активирует аварийное закрытие трубопроводов при превышении критических параметров. Избыточная архитектура гарантирует работоспособность даже в удаленных объектах.
- Химическая промышленность: В химических заводах HIMA ELOP II контролирует безопасность реакторов — через модули ввода-вывода собирает данные о уровне реагентов и температуре, а также управляет дозирующими насосами и клапанами аварийного выпуска. Программирование на языке FBD позволяет быстро адаптировать контроллер к изменениям технологического процесса.
- Энергетика: В тепловых электростанциях HIMA ELOP II интегрируется в систему защиты котлов и турбин — через протокол PROFINET IO обменивается данными с контроллером Siemens PCS 7, активирует систему охлаждения и отключение оборудования при возникновении опасных ситуаций. Высокая производительность позволяет обрабатывать сигналы в реальном времени.
- Фармацевтика: В фармацевтических заводах HIMA ELOP II управляет безопасностью зон стерилизации и упаковки — контролирует состояние дверей, температуру и влажность через модули I/O, а также взаимодействует с системой трейсинга лекарств через MODBUS TCP. Соответствие SIL 3 соответствует строгим санитарным требованиям.
- Пищевая промышленность: На линиях производства консервов HIMA ELOP II регулирует процессы пастеризации и упаковки — через модули аналогового ввода собирает данные о температуре и времени обработки, а через цифровые выходы управляет конвеерами и клапанами. Масштабируемость контроллера позволяет расширять систему при увеличении производственной мощности.
Сравнение с конкурентами
| Параметр | HIMA ELOP II | Конкурентный продукт (напр., Siemens S7-1500F) | Преимущество HIMA |
|---|---|---|---|
| Уровень безопасности | SIL 3 (IEC 61508/61511), Cat.4 | SIL 3 (только с дополнительными модулями) | Максимальная безопасность в базовой комплектации |
| Архитектура | Избыточная 1oo2 (двойной контроллер) | Моноконтроллер (избыточность опциональна) | Высокая отказоустойчивость без дополнительных затрат |
| Количество модулей I/O | До 32 | До 16 | Большая масштабируемость, адаптация к крупным проектам |
| Поддерживаемые протоколы | PROFINET/Ethernet/IP/MODBUS/PROFIBUS | PROFINET/MODBUS (другие опционально) | Универсальная интеграция с разными системами |
| Веб-интерфейс | Да (встроенный) | Нет (требует дополнительного ПО) | Простота дистанционного мониторинга и конфигурации |
Рекомендации по выбору и мерам предосторожности
- Рекомендации по выбору: Выбирайте HIMA ELOP II, если вам нужен безопасный контроллер SIL 3 для управления системами безопасности в малых и средних проектах. Идеально подходит для нефтегазовой, химической, энергетической и фармацевтической отраслей. При выборе учитывайте количество требуемых модулей I/O, тип коммуникационных протоколов и масштаб проекта.
- Меры предосторожности при установке: Монтируйте HIMA ELOP II на рейку DIN в защищенном шкафу управления, обеспечивая достаточное пространство для теплоотвода (не менее 30 мм с боков). Используйте только сертифицированные кабели для подключения модулей I/O и питания, соблюдайте правила заземления и изоляции. Убедитесь в правильном подключении избыточного питания для гарантирования непрерывной работы.
- Советы по эксплуатации: Конфигурируйте контроллер через ПО HIMA Planar, следуя рекомендациям по разработке безопасных приложений IEC 61508. Регулярно обновляйте прошивку HIMA ELOP II через веб-интерфейс для исправления уязвимостей и улучшения функциональности. Настройте расширенную диагностику для своевременного выявления неполадок.
- Обслуживание: Проводите плановое обслуживание каждые 36 месяцев — проверяйте состояние контактов, кабелей и модулей I/O. При необходимости заменяйте компоненты только на оригинальные продукты HIMA для сохранения уровня безопасности SIL 3. Обучите персонал работе с контроллером и ПО HIMA Planar.
- Экологические факторы: Эксплуатируйте контроллер в пределах указанных температур (-25 °C до +70 °C) и влажности (5–95% без конденсации). При утилизации соблюдайте локальные экологические нормы для электроники — разделяйте металлические компоненты и электронные части для отдельной переработки.
HIMA ELOP II — надежный и масштабируемый безопасный контроллер, который сочетает в себе высокую производительность, отказоустойчивость и простоту интеграции. Благодаря соответствию стандартам SIL 3, избыточной архитектуре и универсальной коммуникации, он стал незаменимым компонентом для систем безопасности в промышленности, где важна защита людей, оборудования и окружающей среды.
