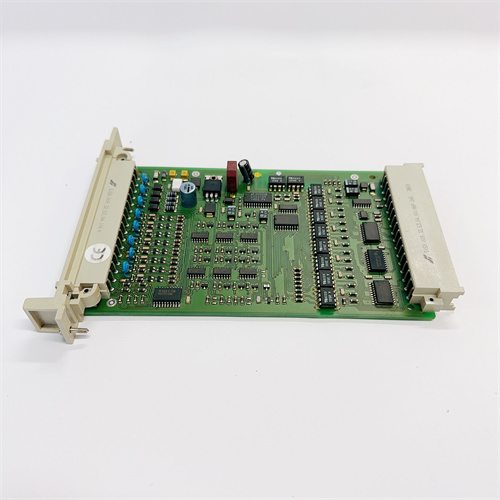

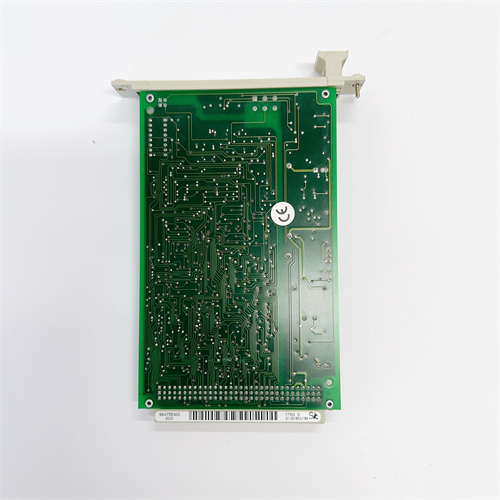

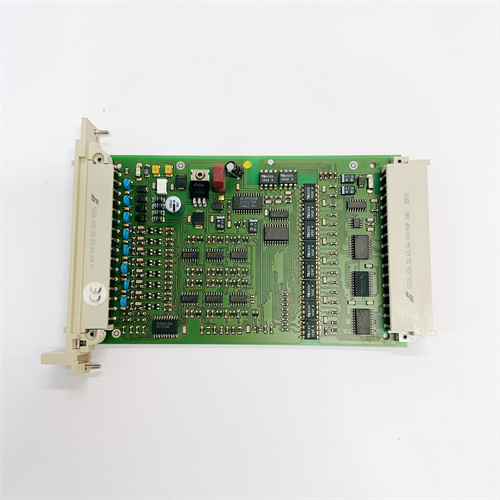

HIMA F1101

Описание

Общая характеристика продукта HIMA F1101

Технические параметры HIMA F1101

• Основные параметры безопасности и производительности:
  • Тип устройства: Контроллер безопасности серии HIMA HIMax;
  • Сертификация безопасности: IEC 61508 SIL 3, IEC 61511 SIL 3 (для химической промышленности), IEC 62061 SIL 3 (для машинной безопасности);
  • Конфигурация отказоустойчивости: Поддержка 1oo2 (1 из 2) и 2oo3 (2 из 3) — автоматическое обнаружение сбоев и переключение на резервные компоненты;
  • Скорость выполнения безопасных функций: До 0.1 мс на одну логическую операцию — быстрая реакция на аварийные сигналы;
  • Поддерживаемые языки программирования: Function Block Diagram (FBD), Structured Text (ST) — соответствие стандарту IEC 61131-3, оптимизированные для безопасных функций.
• Параметры интерфейсов и коммуникации:
  • Встроенные интерфейсы:
    • Ethernet (2 порта, 10/100/1000 Mbit/s): Поддерживают Ethernet/IP, PROFINET, Modbus TCP — для связи с модулями I/O HIMA, SCADA и системами управления;
    • RS-485 (1 порт): Поддерживает Modbus RTU — для локальной связи с защитными реле и датчиками безопасности;
  • Расширяемые интерфейсы: Поддержка модулей коммуникации HIMA (например, HIMA CM40 для Profibus DP) — добавление специализированных протоколов;
  • Максимальное количество модулей I/O: До 256 модулей (дискретных, аналоговых, специализированных) — масштабируемость под крупные объекты.
• Параметры надежности и защиты:
  • Степень защиты (IP): IP20 — для монтажа в закрытые шкафы управления HIMA;
  • Защита от помех:
    • Электромагнитная совместимость (EMC): Соответствие стандартам EN 61000-6-2 (класс 3) — устойчивость к электромагнитным помехам от силовых линий;
    • Защита от электростатического разряда (ESD): ±15 кВ (воздушный) / ±8 кВ (контактный);
  • Функции диагностики: Встроенная диагностика на уровне компонентов (процессор, память, интерфейсы) — отправка сигналов о сбое в SCADA за <10 мс.
• Параметры эксплуатации и сертификации:
  • Температурный диапазон работы: -40 °C до +70 °C;
  • Влажность: 5%–95% (без конденсации);
  • Устойчивость к вибрациям: До 5 Гц (амплитуда 1.5 мм), до 2000 Гц (ускорение 50 м/с²);
  • Время работы до отказа (MTBF): >500 000 часов — высокая надежность;
  • Питание: DC 24 В ±10% (потребляемая мощность ≤25 Вт);
  • Сертификации дополнительно: ATEX Zone 2, IECEx Zone 2, UL 508S — соответствие требованиям опасных зон.

Преимущества и особенности HIMA F1101

1. Сертификация SIL 3 и отказоустойчивость: SIL 3 и конфигурация 1oo2/2oo3 делают HIMA F1101 идеальным для нефтегазовых платформ — он управляет системой аварийной остановки (ESD) компрессоров: при обнаружении утечки газа (сигнал от датчика через HIMA I/O F710) контроллер срабатывает за 0.15 мс, останавливает компрессоры и закрывает шлюзовые клапаны, предотвращая выброс газа и возможный взрыв.
2. Высокая скорость и точность выполнения функций: Скорость 0.1 мс на логическую операцию гарантирует мгновенную реакцию — в химическом реакторном комплексе HIMA F1101 обрабатывает сигналы от 32 датчиков температуры (4–20 мА) и 64 дискретных датчиков уровня; при превышении температуры >300 °C контроллер блокирует подачу реагентов за 0.2 мс, предотвращая реакцию с выбросом токсичных веществ.
3. Интеграция с современными протоколами и модулями HIMA: Поддержка Ethernet/IP, PROFINET и совместимость с HIMA I/O F710 упрощает внедрение — в атомной электростанции HIMA F1101 подключен к 128 модулям I/O и интегрирован в систему управления HIMA HIMatrix, передавая данные о состоянии системы охлаждения в SCADA через Ethernet/IP и обеспечивая согласованные безопасные действия с основным контроллером.
4. Детальная диагностика и безопасность данных: Встроенная диагностика компонентов и шифрование данных передачи (SSL/TLS) защищают от несанкционированного доступа — при сбое одного из процессоров HIMA F1101 мгновенно отправляет детальную информацию о сбое (тип неисправности, время) в SCADA, операторы быстро локализуют проблему и восстанавливают систему без нарушения безопасности.

Примеры применения HIMA F1101 в различных отраслях

• Нефтегаз (нефтехранилище): В хранилище HIMA F1101 управляет системой аварийной остановки (ESD) и блокировкой насосов. Контроллер обрабатывает сигналы от 16 датчиков утечки нефти (дискретные) и 8 датчиков уровня (аналоговые) через HIMA I/O F710. При обнаружении утечки или уровне >95% HIMA F1101 останавливает насосы подачи нефти, закрывает шлюзовые клапаны и отправляет аварийный сигнал в центральный контроллер, предотвращая переполнение и загрязнение.
• Химическая промышленность (реактор с опасными реагентами): В реакторном комплексе HIMA F1101 реализует функцию блокировки подачи реагентов при нестабильном давлении. Контроллер считывает данные от 4 датчиков давления (4–20 мА) — при превышении давления >20 МПа HIMA F1101 блокирует электромагнитные клапаны за 0.12 мс и активирует систему сброса избыточного давления, защищая реактор от разрушения.
• Атомная энергетика (вспомогательная система охлаждения): В АЭС HIMA F1101 работает в конфигурации 2oo3 и управляет системой подачи воды в охладительные трубопроводы. Контроллер обменивается данными с модулями I/O HIMA и основным контроллером АЭС — при падении уровня воды <10% HIMA F1101 запускает резервные насосы и блокирует повышение мощности реактора, поддерживая безопасный режим работы.
• Газовая энергетика (компрессорная станция): В станции HIMA F1101 контролирует вибрации компрессоров и температуру подшипников. При вибрациях >8 мм/с или температуре >120 °C контроллер останавливает компрессор за 0.18 мс, предотвращая разрыв ротора и остановку всей станции сжатия газа.

Сравнение HIMA F1101 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании HIMA F1101

Рекомендации по выбору

1. Критические объекты с требованиями SIL 3: Выбирайте HIMA F1101 для нефтегазовых платформ, химических реакторных центров или АЭС — его многофункциональная сертификация SIL 3 соответствует всем международным стандартам безопасности критических процессов.
2. Требования к быстрой реакции: Для систем, где задержка >0.2 мс может привести к аварии (компрессоры, реакторы с опасными реагентами) — HIMA F1101 с скоростью ≤0.1 мс — оптимальный выбор, вместо контроллеров с более длительной задержкой.
3. Интеграция с модулями HIMA: Если уже используется оборудование HIMA (HIMA I/O F710, HIMatrix) — HIMA F1101 обеспечивает автоматическую распознавание модулей и безупречную синхронизацию, сокращая время настройки и риск ошибок.

Меры предостережения

1. Проверка конфигурации безопасности: Перед запуском убедитесь, что конфигурация отказоустойчивости (1oo2/2oo3) настроена корректно через ПО HIMA Engineering Studio — неправильная конфигурация может снизить уровень безопасности до SIL 2 или ниже.
2. Регулярная диагностика и тестирование: Раз в квартал выполняйте тестирование безопасных функций HIMA F1101 (например, симуляцию аварийного сигнала) — это позволит выявить скрытые дефекты (например, неисправность модуля I/O) и убедиться в работоспособности системы.
3. Защита коммуникационных каналов: Используйте экранированные кабели с двойной щиткой для Ethernet и RS-485 — в опасных зонах электромагнитные помехи могут искажать сигналы, что приведет к ложным срабатываниям или нереакции на аварии.
4. Ограничение доступа к настройкам: Назначьте права доступа только для авторизованных инженеров — несанкционированное изменение параметров HIMA F1101 (например, порогов аварии) может нарушить безопасность и привести к аварии.
