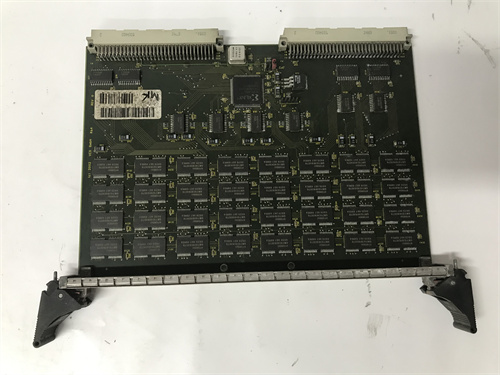

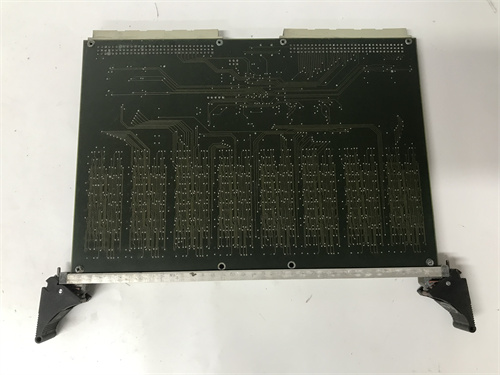

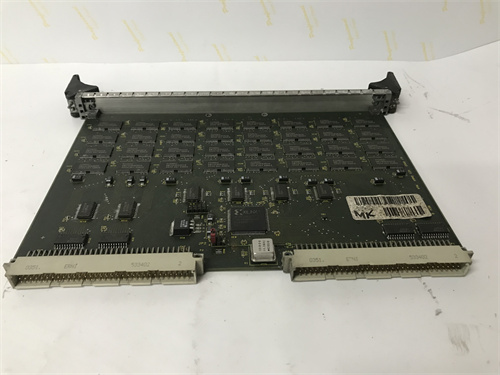

Общая информация о продукте HIMA F3 DIO 20/802
В системах промышленной безопасности (SIS) важным компонентом является комбинированный модуль ввода-вывода HIMA F3 DIO 20/802 — разработка бренда HIMA, лидера в защитных решениях для критических объектов. Этот модуль предназначен для интеграции в платформу HIMA F3, обрабатывая цифровые сигналы от датчиков и передавая команды исполнительным устройствам с высокой надежностью и соответствием стандартам SIL 3/4. Полная информация о HIMA F3 DIO 20/802, включая его спецификации и режимы работы, доступна на официальном ресурсе: [ссылка на HIMA F3 DIO 20/802](здесь будет предоставлен ваша ссылка).
HIMA славится строгими требованиями к отказоустойчивости, и HIMA F3 DIO 20/802 полностью соответствует этим стандартам — он оснащен двойной изоляцией каналов, защитой от перегрузок и электромагнитных помех, что делает его незаменимым для атомных электростанций, нефтегазовых платформ и химических заводов. HIMA F3 DIO 20/802 совместим с контроллерами HIMA F3 (например, F3-CPU100) и раковинами F3-BASE RACK, легко интегрируясь в существующие системы без дополнительных адаптеров. Благодаря металлическому корпусу и компактным габаритам модуль обеспечивает стабильную работу в агрессивных средах, становясь ключевым звеном в цепочке данных для безопасного управления процессами.
Технические параметры HIMA F3 DIO 20/802
Комбинированный модуль HIMA F3 DIO 20/802 оснащен характеристиками, оптимизированными для критических приложений:
-
Тип устройства: Модуль с цифровыми входами и выходами для системы HIMA F3, поддерживающий SIL 3/4.
-
Параметры вводов:
- Количество каналов: 20 цифровых входов;
- Тип сигнала: 24 В DC (диапазон 19,2–30 В DC);
- Ток потребления на вход: 5–10 мА;
- Время отклика: ≤1 мс (переход от “0” к “1” и обратно).
-
Параметры выходов:
- Количество каналов: 8 цифровых выходов (реле);
- Тип контактов: Замкнутые (NC/NO, на выбор);
- Максимальная нагрузка: 250 В АС / 30 В DC, 5 А;
- Время срабатывания: ≤5 мс (закрытие), ≤3 мс (разрыв).
-
Защита и изоляция:
- Изоляция каналов: 2 кВ между каналами, 2 кВ между каналами и шиной данных;
- Защита от короткого замыкания: Автоматическое ограничение тока до 15 мА;
- Устойчивость к ЭМП: Соответствует стандарту IEC 61000-4-4 (импульсы 2 кВ).
-
Условия эксплуатации:
- Температура окружающей среды: -10 °C до +60 °C;
- Максимальное относительное влажение: 90% (без конденсации);
- Защита корпуса: IP20 (для монтажа в закрытых шкафах);
- Устойчивость к вибрации: 10–500 Гц (амплитуда 0,5 мм) по IEC 60068-2-6.
-
Конструктивные параметры:
- Габариты: 140 мм × 90 мм × 35 мм (ширина × высота × глубина);
- Тип монтажа: Вставка в раковину F3-BASE RACK;
- Питание: Из раковины (24 В DC, потребление ≤12 Вт);
- Материал корпуса: Алюминий с антикоррозионным покрытием.
Все детальные параметры HIMA F3 DIO 20/802 доступны на официальной странице: [ссылка на HIMA F3 DIO 20/802](здесь будет предоставлен ваша ссылка).
Преимущества и особенности HIMA F3 DIO 20/802
HIMA F3 DIO 20/802 выделяется среди комбинированных модулей благодаря уникальным характеристикам:
- Высокий уровень безопасности: Поддержка SIL 3/4 и двойная изоляция каналов гарантируют надежность в системах, где даже малый сбой может привести к катастрофе (например, в атомных электростанциях).
- Оптимальное сочетание входов и выходов: 20 входов и 8 выходов позволяют обрабатывать сигналы от множества датчиков (например, утечки газа, превышение давления) и управлять несколькими исполнительными устройствами (клапанами, сигнализаторами) в одном модуле, сокращая количество оборудования.
- Быстрый отклик: Время реакции ≤1 мс на входах и ≤5 мс на выходах обеспечивает оперативное реагирование на аварийные ситуации (например, остановка процесса при обнаружении утечки).
- Интеграция с HIMA F3: Полная совместимость с контроллерами и программным обеспечением HIMA Planar упрощает настройку, диагностику и обновление, минимизируя время простоев.
Примеры применения HIMA F3 DIO 20/802
HIMA F3 DIO 20/802 используется в критических системах безопасности:
- Атомные электростанции: Обработка сигналов от датчиков температуры и давления в реакторных камерах — модуль передает данные в контроллер HIMA F3-CPU100, который через выходы HIMA F3 DIO 20/802 запускает аварийное охлаждение при превышении порогов.
- Н нефтегазовые платформы: Контроль системы изоляции трубопроводов — 20 входов обрабатывают сигналы от датчиков утечки по всему периметру, а 8 выходов управляют электромагнитными клапанами, закрывая поврежденные участки.
- Химические заводы: Система аварийного останова реакторов — модуль получает сигналы от кнопок аварийного останова (входы) и выдает команды на остановку насосов и закрытие вентилей (выходы), предотвращая разлив токсичных веществ.
Дополнительные примеры использования HIMA F3 DIO 20/802 можно найти на [ссылка на HIMA F3 DIO 20/802](здесь будет предоставлен ваша ссылка).
Сравнение с конкурентами
В сравнении с аналогичными комбинированными модулями (например, Siemens S7-400F DIO, ABB 800xA DIO) HIMA F3 DIO 20/802 имеет преимущества:
| Параметр сравнения | HIMA F3 DIO 20/802 | Siemens S7-400F DIO | ABB 800xA DIO |
|---|---|---|---|
| Количество каналов (вход/выход) | 20/8 | 16/8 | 16/16 |
| Уровень SIL | SIL 3/4 | SIL 3 | SIL 3 |
| Время отклика (входы) | ≤1 мс | ≤3 мс | ≤2 мс |
| Максимальная нагрузка (выходы) | 5 А | 2 А | 3 А |
HIMA F3 DIO 20/802 предлагает больше входов, быстрее отклик, большую нагрузку на выходы и поддержку SIL 4, что делает его оптимальным для самых критических объектов с жесткими требованиями к безопасности.
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы SIL 3/4: Для атомных электростанций, нефтегазовых платформ и крупных химических заводов HIMA F3 DIO 20/802 гарантирует соответствие международным стандартам безопасности.
- Многочисленные сигналы: При необходимости обработки сигналов от 20+ датчиков и управления 8 исполнительными устройствами модуль сокращает количество установленных устройств, упрощая систему.
- **Интеграция с HIMA F3: В существующих системах на платформе HIMA F3 он обеспечивает идеальную совместимость и минимальные задержки в передаче данных.
Меры предосторожности
- Монтаж: Устанавливать модуль в раковину с соблюдением контактных разъемов — неправильное крепление может привести к потере сигналов или перегреву.
- Тестирование: Регулярно проверять каналы с помощью тестовых сигналов (раз в 6 месяцев) — выявляет износ реле или ухудшение изоляции.
- Загрузка: Не превышать максимальную токовую нагрузку на выходы (5 А) — перегрузка может привести к повреждению реле и выходу модуля из строя.
- Защита от статики: Использовать антистатические средства при обслуживании — предотвращает повреждение электроники от статического разряда.
