Описание
HIMA F3221 (ссылка на продукт: [вставьте ссылку]) — это высокобезопасный модуль синхронизации и расширения шины от компании HIMA, разработанный для систем безопасности SIL 3, предназначенный для обеспечения надежного соединения нескольких контроллеров и модулей в критически важных промышленных сетях. HIMA F3221 сочетает в себе триплексную архитектуру и высокую пропускную способность, что делает его незаменимым в крупных промышленных комплексах, атомных электростанциях и нефтегазовых платформах, где требуется расширение системы без потери надежности.
Описание продукта
HIMA F3221 представляет собой модуль расширения шины семейства F 3 Series, который обеспечивает синхронизацию работы нескольких контроллеров и модулей входов-выходов через триплексную шину данных. Благодаря этому HIMA F3221 позволяет строить распределенные системы безопасности с расстоянием между компонентами до 100 метров, что критично для крупных объектов, например, нефтегазовых заводов или атомных электростанций с разнесенными зонами. HIMA F3221 сертифицирован по международным стандартам (IEC 61508 SIL 3, TÜV), подтверждая его соответствие самым строгим требованиям к надежности передачи данных. Модуль поддерживает онлайн-диагностику состояния шины и автоматическое переключение на резервные пути, гарантируя непрерывность работы системы даже при повреждении одной из линий.
Параметры продукта
- Тип модуля: модуль синхронизации и расширения шины для системы безопасности SIL 3
- Архитектура: триплексная (три независимые линии шины)
- Тип шины: оптическая или электрическая (выбор по конфигурации)
- Максимальная длина линии: 100 м (электрическая), 2 км (оптическая)
- Пропускная способность: до 100 Mbps
- Количество портов для подключения: 2 (вход и выход для построения цепей)
- Уровень безопасности: SIL 3 (IEC 61508), AK 6 (DIN V 19250)
- Время синхронизации: ≤1 мс (между контроллерами)
- Изоляция: электрическая изоляция линий друг от друга (2500 В АС)
- Питание: 24 В ПЭ (ток потребления 250 мА)
- Температурный диапазон эксплуатации: -40…70 °C
- Класс защиты: IP20 (внутреннее монтирование в шкаф F 3 Series)
- Габариты: 250 × 160 × 80 мм (длина × ширина × глубина)
- Совместимость: контроллеры HIMA F 3 Series, модули AIO/DIO F 3 Series, шкафы распределенных систем
Преимущества и особенности
- Триплексная шина: HIMA F3221 благодаря трем независимым линиям гарантирует сохранение связи между компонентами системы даже при отказе одной или двух линий, что критично для атомных электростанций и хранилищ токсичных веществ.
- Гибкость расширения: возможность подключения удаленных контроллеров и модулей на расстояние до 2 км (с оптической линией) позволяет строить системы на крупных промышленных объектах без потери производительности.
- Высокая синхронизация: время синхронизации ≤1 мс обеспечивает согласованную работу всех компонентов, например, при аварийном останове нескольких зон завода одновременно.
- Сертифицированная безопасность: соответствие SIL 3 подтверждает, что HIMA F3221 стабильно работает в агрессивных условиях (вибрации, химические пары, экстремальные температуры).
- Детальная диагностика: онлайн-мониторинг состояния линий, скорости передачи и уровня сигнала позволяет оперативно выявлять неисправности в шине, минимизируя риск потери связи.
Примеры применения в отраслях
- Атомная энергетика: синхронизация работы контроллеров в зонах реактора, охлаждения и системы безопасности, где HIMA F3221 гарантирует согласованное действие всех компонентов при аварийных ситуациях.
- Н нефтегазовая промышленность: соединение модулей на морской платформе и береговом терминале, с модулем, устойчивым к коррозии и влажности в морской атмосфере.
- Химическая промышленность: расширение системы безопасности на нескольких производственных зонах с разнесенными реакторами, где HIMA F3221 обеспечивает надежную передачу данных между ними.
- Энергетика: соединение защитных систем турбин и котлов в крупных электростанциях, с модулем, обеспечивающим синхронное отключение оборудования при перегрузке.
Сравнение с конкурентами
По сравнению с модулями расширения шины от TRICONEX (3604) и Siemens (S7-400 IM 460), HIMA F3221 выделяется триплексной архитектурой (против дуплексной) и большей максимальной длиной линии (2 км против 500 м для оптической). Это делает его предпочтительным для крупных распределенных систем с высокими требованиями к надежности.
Рекомендации по выбору
HIMA F3221 рекомендуется для критически важных объектов с требованиями SIL 3, где нужно расширение системы на большие расстояния (атомная энергетика, нефтегаз, крупные химические заводы). Для небольших локальных систем можно рассмотреть модель HIMA F3211 с электрической шиной и ограниченной длиной.
Меры предосторожности
- Монтаж HIMA F3221 выполнять только в авторизованных шкафах HIMA F 3 Series, соблюдая правила маршрутизации кабелей (отделение электрических и оптических линий) для избежания помех.
- При использовании оптической шины использовать только сертифицированные оптические кабели с защитным оболочением, чтобы предотвратить повреждения и потери сигнала.
- Перед эксплуатацией провести тестирование синхронизации всех компонентов через модуль, подтверждая соответствие времени отклика требованиям SIL 3.
- Регулярно проверять состояние портов и кабелей, особенно в условиях агрессивной среды, чтобы своевременно заменить изношенные компоненты.
- При замене модуля использовать исключительно оригинальные запчасти от HIMA, чтобы не нарушить триплексную архитектуру и сертификацию безопасности.

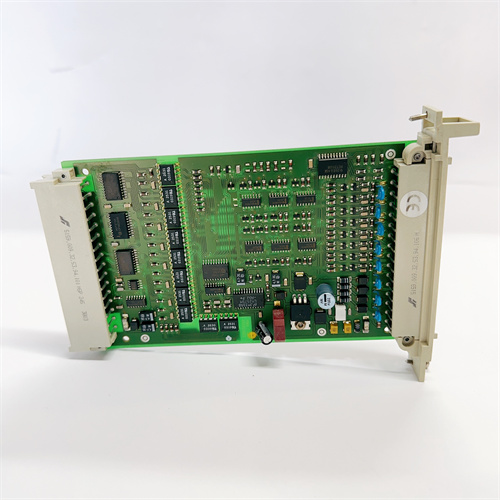

F3221
