Описание
Описание продукта

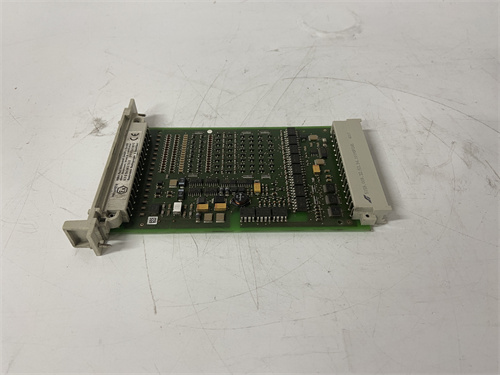

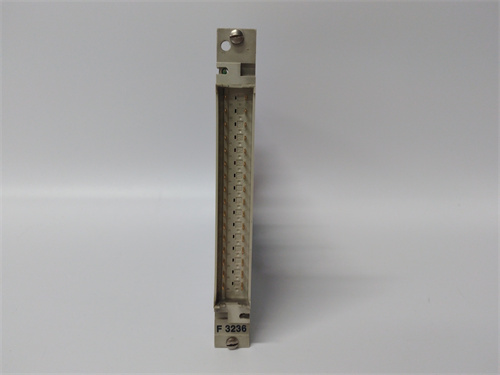

HIMA F3236 984323602 — это 16-канальный модуль с комбинированными цифровыми входами и выходами (8 входов DI + 8 выходов DO), разработанный для работы в контроллерах HIMA HIMax и HIMA F 30x/F 40x. Основная задача HIMA F3236 984323602 — собирать цифровые сигналы от датчиков безопасности (лимитные выключатели, кнопки аварийного остановки, датчики газа) и передавать команды на исполнительные механизмы (электромагнитные клапаны, реле, выключатели), обеспечивая контроль критических процессов. Например, на нефтегазовых компрессорных станциях HIMA F3236 984323602 считывает сигнал от датчика утечки газа (DI) и отправляет команду на закрытие клапана подачи газа (DO), предотвращая взрыв.
Благодаря двойной изоляции (гальваническая изоляция 500 В АС между каналами и корпусом, а также между входами и выходами), HIMA F3236 984323602 защищает систему от перепадов потенциала и электромагнитных помех — критично для установок с высоковольтным оборудованием (например, трансформаторы в электростанциях или плавильные цеха). Модуль HIMA F3236 984323602 поддерживает напряжение питания сигналов 24 В DC (стандарт для промышленных датчиков и исполнительных механизмов) и имеет задержку реакции ≤ 1 мс, что гарантирует мгновенную передачу данных — важно для систем аварийного останова (ESD), где каждая миллисекунда влияет на предотвращение аварии.
Особенно важна роль HIMA F3236 984323602 в системах с требованиями к диагностике и отказоустойчивости: каждый канал модуля имеет встроенную функцию самодиагностики (проверка цепи, наличие короткого замыкания, исправность контактов), которые отображаются в программном обеспечении HIMA Planar. При обнаружении неисправности (например, обрыв кабеля к датчику) HIMA F3236 984323602 отправляет сигнал об ошибке в контроллер, и оператор получает уведомление до возникновения критической ситуации. Модуль HIMA F3236 984323602 также поддерживает режим «нормально замкнутое» (NC) или «нормально открытое» (NO) для входов/выходов, настраиваемый через Planar, что адаптирует его к специфике подключенного оборудования.
Каждый HIMA F3236 984323602 проходит строгие сертификационные испытания на соответствие стандартам HIMA и международным требованиям (IEC 61508 SIL 3, IEC 61000-6-2 для EMC, ATEX Zone 1), включая проверку на термостойкость (-40 °C до +70 °C), вибрацию (до 5 г) и устойчивость к агрессивным газам. Корпус HIMA F3236 984323602 выполнен из прочного пластика с уровнем защиты IP20 (для монтажа в шкафу контроллера), что обеспечивает защиту от пыли и механических повреждений.
HIMA F3236 984323602 полностью интегрируется с экосистемой HIMA: он поддерживает коммуникацию с контроллерами через внутреннюю шину HIMA HiQnet, что гарантирует стабильную передачу данных без потерь. Модуль HIMA F3236 984323602 также поддерживает функцию «горячего замены» (hot-swap) — его можно заменить в работающей системе без остановки контроллера или процесса, что критично для объектов с нулевым допуском к простою (например, атомные электростанции или крупные нефтеперерабатывающие заводы).
Другим важным преимуществом HIMA F3236 984323602 является совместимость с легаси-системами HIMA (например, HIMA F 300): это позволяет модернизировать существующие системы безопасности без замены всего контроллера, лишь обновляя модули, что снижает капитальные затраты. HIMA F3236 984323602 также имеет низкое энергопотребление (≤ 15 Вт), что снижает нагрузку на систему питания контроллера и увеличивает общую надежность системы.
Технические параметры
- Тип модуля: Комбинированный цифровой модуль (8 DI + 8 DO) для систем безопасности
- Характеристики входов (DI):
- Тип сигнала: Дифференциальные/однополярные цифровые сигналы (ON/OFF)
- Номинальное напряжение: 24 В DC (диапазон 18–30 В DC)
- Уровни сигнала: Лог. 0 (≤ 5 В), Лог. 1 (≥ 11 В)
- Максимальный входной ток: 10 мА/канал
- Характеристики выходов (DO):
- Тип сигнала: Транзисторные выходы (существование нагрузки)
- Номинальное напряжение: 24 В DC
- Максимальный ток на выход: 0.5 А/канал; 4 А/все выходы вместе
- Защитные функции:
- Изоляция: Гальваническая изоляция 500 В АС (между каналами, входами/выходами, корпусом)
- Защита от коротких замыканий: Токовое ограничение до 1 А/выход
- Защита от электромагнитных помех: Соответствует EN 61000-6-2
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20
- Габариты (Ш×В×Г): 38 × 175 × 120 мм
- Сертификации: IEC 61508 (SIL 3), ATEX (Zone 1/2), IECEx, UL 508, CE
- Совместимость: Контроллеры HIMA HIMax, HIMA F 30x/F 40x, ПО HIMA Planar, датчики/исполнительные механизмы с 24 В DC.
Преимущества и особенности
- Соответствие SIL 3: Сертификация IEC 61508 SIL 3 делает HIMA F3236 984323602 подходящим для критических систем безопасности, где допустима минимальная вероятность сбоя (например, защита реактивных сосудов в химической промышленности).
- Двойная изоляция: Изоляция 500 В АС защищает модуль от перепадов потенциала и помех, гарантируя стабильность работы в сложных промышленных условиях.
- Горячее заменение: Возможность замены без остановки системы снижает время простоя, важное для объектов с нулевым допуском к простою (нефтегаз, энергетика).
- Расширенная диагностика: Встроенная самодиагностика каждого канала позволяет быстро выявлять неисправности (обрыв кабеля, короткое замыкание), предотвращая ложные срабатывания или нереагирование.
- Совместимость с легаси-системами: Интеграция с старыми контроллерами HIMA (F 300) упрощает модернизацию, без необходимости замены всей инфраструктуры.
Примеры применения в отраслях
- Нефтегазовая отрасль (компрессорные станции): На компрессорных станциях газопроводов HIMA F3236 984323602 считывает сигналы от датчиков вибрации (DI) и давления (DI). При превышении критических значений модуль отправляет команды на остановку компрессора (DO) и активацию сигнальной лампы аварии (DO), предотвращая повреждение подшипников и взрыв.
- Химическая промышленность (реактивные сосуда): В реактивных сосудах для производства удобрений HIMA F3236 984323602 собирает сигналы от кнопок аварийного остановки (DI) и датчиков температуры (DI). При перегреве сосуда модуль отправляет команду на закрытие клапанов подачи реагентов (DO) и открытие клапанов сброса (DO), предотвращая разрыв сосуда.
- Энергетика (АТЭС): В атомных электростанциях HIMA F3236 984323602 контролирует сигналы от датчиков уровня воды в системе охлаждения (DI). При снижении уровня ниже нормы модуль активирует резервные насосы (DO) и отправляет сигнал на аварийное погружение реактора (DO), предотвращая перегрев.
- Нефтепереработка: На нефтеперерабатывающих заводах HIMA F3236 984323602 управляет системой защиты колонн перегонки: считывает сигналы от датчиков уровня нефтепродуктов (DI) и отправляет команды на регулировку клапанов подачи (DO), поддерживая безопасный режим перегонки и предотвращая переполнение.
Сравнение с конкурентами
Сравним HIMA F3236 984323602 с аналогичными комбинированными модулями для систем безопасности — Siemens S7-400F SM 432 (DI/DO) и ABB DO810 + DI810 (комплект двух модулей):
| Параметр | HIMA F3236 984323602 | Siemens S7-400F SM 432 | ABB DO810 + DI810 |
|---|---|---|---|
| Количество каналов (DI/DO) | 8/8 | 16/16 | 16/16 (2 модуля) |
| Уровень SIL | SIL 3 | SIL 2 | SIL 2 |
| Изоляция | 500 В АС | 250 В АС | 250 В АС |
| Горячее заменение | Да | Нет | Да |
| Сертификация ATEX | Zone 1/2 | Zone 2 | Zone 2 |
| Цена (примерная) | Высокая | Средняя | Средняя |
Преимущество HIMA F3236 984323602 — это соответствие SIL 3 и более высокая изоляция (500 В АС), что делает его подходящим для более критических систем, чем аналоги Siemens и ABB. Кроме того, модуль HIMA сочетает входы и выходы в одном корпусе, экономя пространство в шкафу, в то время как ABB требует двух отдельных модулей.
Рекомендации по выбору
- Выбирайте HIMA F3236 984323602, если ваша система требует соответствия SIL 3 (например, защита реактивных сосудов, атомные электростанции) — модуль гарантирует максимальную надежность и соответствие международным стандартам.
- Остановитесь на HIMA F3236 984323602, если работаете в условиях сильных электромагнитных помех или высоковольтных установок — двойная изоляция 500 В АС обеспечивает стабильность, в то время как конкуренты имеют только 250 В АС.
- Учтите удобство монтажа: если нужно экономить пространство в шкафу, комбинированный дизайн HIMA F3236 984323602 (DI + DO в одном модуле) подходит лучше, чем отдельные модули ABB.
- Для опасных зон ATEX Zone 1 (нефтегаз, химия) HIMA F3236 984323602 является合规ным решением, в то время как Siemens S7-400F SM 432 поддерживает только Zone 2.
Меры предосторожности
- Проверка питания: Перед подключением убедитесь, что напряжение сигналов соответствует 18–30 В DC — использование другого напряжения повредит каналы HIMA F3236 984323602.
- Подключение полярности: Соблюдайте правильную полярность при подключении датчиков и исполнительных механизмов — неправильное соединение приведет к ложным сигналам или повреждению модуля.
- Охлаждение: В условиях температуры > 65 °C обеспечьте принудительную охлаждение шкафа с HIMA F3236 984323602 — перегрев снижает срок службы и стабильность работы.
- Диагностика: Регулярно проверяйте состояние каналов через ПО HIMA Planar — аномалии (например, «Channel Fault» или «Short Circuit») указывают на неисправность кабеля или подключенного оборудования.
- Обновление прошивки: Используйте только официальные обновления прошивки через HIMA Planar — неофициальные версии могут нарушить сертификацию SIL 3 и безопасность системы.
F3236
