Описание
Описание продукта

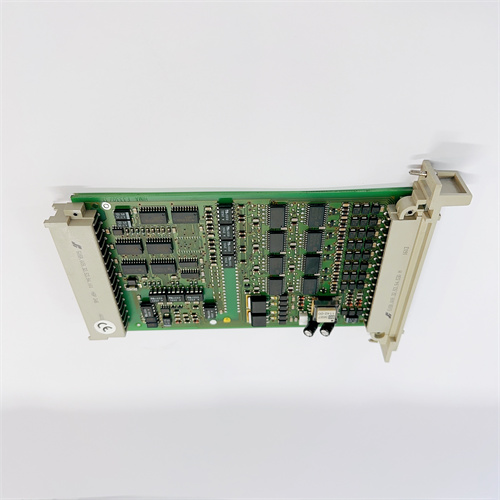

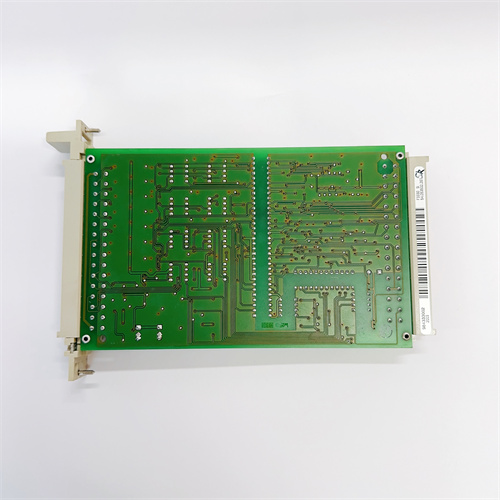

HIMA F3330 — это модуль цифровых выходов для систем безопасности HIMA HIMatrix, разработанный компанией HIMA (специалист по автоматике безопасности) для выполнения защитных команд в критических промышленных процессах. Он выступает ключевым элементом систем безопасности (SIS — Safety Instrumented System), так как принимает сигналы от центрального контроллера HIMA и передает команды на исполнительные механизмы (например, клапаны, насосы, приводы) для предотвращения аварий — например, закрытие аварийного клапана при превышении давления или остановка насоса при низком уровне. Как специализированный модуль безопасности, HIMA F3330 соответствует стандарту IEC 61508 SIL 3 — максимальный уровень надежности, критический для отраслей, где отказ системы может привести к серьезным экономическим потерям, повреждению оборудования или угрозе для персонала. Отличая się от универсальных модулей выходов, HIMA F3330 имеет избыточную конструкцию (двойная схема коммутации) и самодиагностику в реальном времени, что исключает ложные команды и гарантирует обнаружение неисправностей модуля до их влияния на процесс. Благодаря поддержке интерфейса Ethernet/IP и совместимости с шасси HIMA HIMatrix, HIMA F3330 легко интегрируется с существующими системами управления процессами (DCS) и PLC, а компактный дизайн экономит пространство в шкафу. Высокая устойчивость к электромагнитным помехам (ЭМП) и агрессивным средам (пыль, влажность) делает HIMA F3330 подходящим для нефтегазовой, химической и энергетической отраслей. Благодаря гарантированной совместимости с другими компонентами HIMA и долговечности, HIMA F3330 становится надежным звеном для защиты процессов, оборудования и окружающей среды — его правильная работа напрямую влияет на предотвращение катастрофических ситуаций.
Параметры продукта
- Тип устройства: Модуль цифровых выходов для систем безопасности HIMA HIMatrix.
- Основная функция: Передача дискретных защитных команд от контроллера HIMA на исполнительные механизмы; самодиагностика неисправностей для поддержания надежности SIS.
- Характеристики выходов:
- Количество выходов: 8 дискретных выходов (для параллельного управления несколькими исполнительными механизмами);
- Тип выходов: Relay (релейные контакты) — поддерживают режимы «нормально разомкнуто» (NO) и «нормально замкнуто» (NC), настраиваемые через ПО HIMA Planar;
- Максимальный ток на выход: 5 А (DC 24 В / AC 250 В) — достаточный для управления большинством промышленных клапанов и насосов;
- Защита выходов: Защита от короткого замыкания и перегрузки (до 10 А) — предотвращает повреждение модуля при неисправностях исполнительных механизмов.
- Технические характеристики:
- Уровень безопасности: IEC 61508 SIL 3, IEC 61511 SIL 3 — максимальный уровень надежности для систем безопасности;
- Конструкция: Избыточная (двойная релейная схема, дублированная питание) — устраняет одиночные точки отказа;
- Диагностика: Самодиагностика в реальном времени (проверка реле, цепей питания, связи с контроллером) — индикация неисправностей через светодиоды на модуле;
- Интерфейсы: Ethernet/IP (скорость передачи до 100 Mbps) — для связи с контроллером HIMA HIMatrix и внешними системами;
- Питание: 24 В DC ±10% (от шасси HIMA HIMatrix), потребление ≤3 ВА.
- Рабочие условия:
- Температурный диапазон: -20 °C до +60 °C — подходит для промышленных помещений с переменными температурами;
- Влажность: 5%–95% (без конденсации);
- Устойчивость к ЭМП: EN 61000-6-2 (промышленные среды);
- Класс защиты: IP20 (для монтажа в закрытых шкафах управления).
- Совместимость: Полностью совместим с системой HIMA HIMatrix; работает с ПО HIMA Planar (конфигурация, диагностика) и внешними DCS/PLC (Siemens PCS 7, ABB 800xA).
Преимущества и особенности
- Соответствие SIL 3 IEC 61508: Гарантирует максимальный уровень надежности, что делает HIMA F3330 подходящим для критических процессов (например, переработка нефти, производство химикатов), где отказ модуля может привести к аварии.
- Избыточная релейная схема: Двойная конструкция реле и цепей питания устраняет одиночные точки отказа, снижая риск пропуска защитной команды или ложного срабатывания.
- Самодиагностика в реальном времени: Автоматическая проверка всех компонентов модуля (реле, связи, питание) с индикацией неисправностей — позволяет операторам быстро устранять проблемы без остановки всей системы SIS.
- Гибкая интеграция: Поддержка Ethernet/IP обеспечивает совместимость с существующими DCS и PLC, сокращая затраты на модернизацию инфраструктуры.
- Защита от повреждений: Защита выходов от короткого замыкания и перегрузки предотвращает выход HIMA F3330 из строя при неисправностях исполнительных механизмов (например, замыкание обмотки насоса).
Случаи применения в отраслях
- Нефтегаз (нефтепереработка): На нефтеперерабатывающих заводах HIMA F3330 управляет аварийными клапанами в линиях транспортировки нефтепродуктов. При превышении давления (сигнал от контроллера HIMA HIMatrix) модуль отправляет команду на закрытие 2 клапанов одновременно — предотвращая разрыв труб и утечку продукта.
- Химическая промышленность (производство кислот): В заводах по производству соляной кислоты HIMA F3330 управляет насосами подачи воды в реакторы. При превышении температуры выше 120 °C (сигнал от SIS) модуль останавливает насосы и открывает клапаны сброса — предотвращая разрыв реактора и выброс кислоты.
- Энергетика (ТЭЦ с котлами): В Теплоэлектростанциях HIMA F3330 управляет приводами дымоходных затворов. При снижении уровня воды в котле ниже критического (сигнал от контроллера) модуль закрывает затворы, останавливая подачу мазута — предотвращая перегрев и разрушение котла.
- Пищевая промышленность (хранилища жидких продуктов): На заводах по производству пищевых масел HIMA F3330 управляет насосами заполнения резервуаров. При достижении максимального уровня液面 (сигнал от SIS) модуль останавливает насосы и активирует световые сигналы — предотвращая перелив и загрязнение производственных площадок.
Сравнение с конкурентами
| Параметр | HIMA F3330 | Конкурентный модуль (Siemens S7-400F SM 422) | Конкурентный модуль (Rockwell GuardLogix 1756-OB16E) |
|---|---|---|---|
| Уровень SIL | SIL 3 (IEC 61508) | SIL 2 | SIL 2 |
| Количество выходов | 8 (релейные) | 8 (релейные) | 16 ( транзисторные) |
| Максимальный ток на выход | 5 А | 3 А | 2 А |
| Избыточная конструкция | Да (двойная релейная схема) | Нет (одинарная схема) | Нет (одинарная схема) |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем безопасности SIL 3 (нефтегаз, химическая промышленность) — приоритетно выбирайте HIMA F3330, так как он соответствует максимальному уровню надежности, который не достигают конкурентные модули SIL 2.
- Если требуется управление исполнительными механизмами с током до 5 А (например, крупными клапанами, насосами) — модуль подходит лучше, чем конкуренты с максимальным током 2–3 А.
- Для интеграции с шасси HIMA HIMatrix — выбирайте, так как гарантированная совместимость исключает проблемы с подключением и настройкой, ускоряя внедрение SIS.
Меры предосторожности
- При монтаже HIMA F3330 в шасси HIMA HIMatrix убедитесь в правильном подключении цепей питания и сигнальных проводов — неправильная коммутация может привести к неисправности модуля или ложным командам.
- Настраивайте режимы выходов (NO/NC) через ПО HIMA Planar только после отключения питания — изменение настроек при включенном питании может привести к нестабильной работе реле.
- Регулярно проверяйте светодиоды индикации — красный свет сигнализирует о неисправности выхода или модуля; устраняйте неисправности в течение 24 часов, чтобы не снизить уровень безопасности SIS.
- Не превышайте максимальный ток на выходе (5 А) — перегрузка приведет к повреждению реле HIMA F3330 и выходу модуля из строя.
- Калибруйте модуль через ПО HIMA Planar раз в 2 года — дрейф параметров реле со временем может снизить надежность передачи команд, особенно в условиях высоких температур (>50 °C).
