Описание
HIMA F3DIO-20/8-02 (ссылка на продукт: [вставьте ссылку]) — это многофункциональный смешанный модуль цифровых входов и выходов от компании HIMA, разработанный для систем безопасности SIL 3, предназначенный для обработки критических сигналов в промышленных процессах с высокими требованиями к надежности. HIMA F3DIO-20/8-02 сочетает в себе компактность, широкие возможности подключения и триплексную защиту, что делает его незаменимым в нефтегазовой промышленности, химической промышленности и атомной энергетике.
Описание продукта

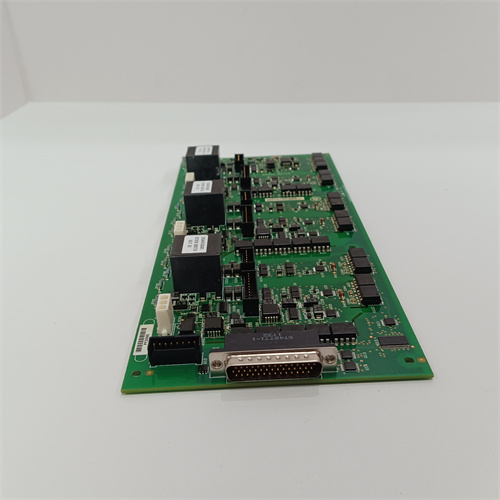

HIMA F3DIO-20/8-02 представляет собой модуль с 20 цифровыми входами и 8 цифровыми выходами, поддерживающими сигналы 24 В ПЭ. Входы могут работать с сухими контактами или транзисторными сигналами (NPN/PNP), а выходы — управлять реле или электромагнитными клапанами с максимальным током 500 мА на канал. Благодаря триплексной архитектуре каналов HIMA F3DIO-20/8-02 исключает влияние одиночных сбоев, обеспечивая точность считывания и передачи сигналов даже в условиях электромагнитных помех. Модуль оснащен встроенной функцией безопасного отключения (safety shutdown), которая немедленно прекращает подачу сигналов на выходы при аварийной ситуации. HIMA F3DIO-20/8-02 сертифицирован по стандартам IEC 61508 SIL 3 и TÜV, подтверждая его соответствие самым строгим требованиям к безопасности. Интеграция с системами HIMA F 3 Series осуществляется через внутреннюю шину, а онлайн-диагностика позволяет оперативно выявлять неисправности в каналах или подключенных устройствах, минимизируя время простоя.
Параметры продукта
- Тип модуля: смешанный модуль цифровых входов-выходов для системы безопасности SIL 3
- Количество каналов: 20 цифровых входов, 8 цифровых выходов
- Тип сигналов входов: 24 В ПЭ (сухие контакты, NPN/PNP транзисторы)
- Тип сигналов выходов: 24 В ПЭ (реле, транзисторные), максимальный ток 500 мА на канал
- Время отклика: ≤1 мс (входы), ≤2 мс (выходы)
- Архитектура: триплексная защита каналов с голосованием результатов
- Изоляция: электрическая изоляция каналов друг от друга и от шкафа (2500 В АС)
- Защита: от короткого замыкания, перегрева, электромагнитных помех (EMC Class B)
- Питание: 24 В ПЭ (ток потребления 400 мА без нагрузки)
- Температурный диапазон эксплуатации: -40…70 °C
- Класс защиты: IP20 (внутреннее монтирование в шкаф F 3 Series)
- Габариты: 300 × 160 × 90 мм (длина × ширина × глубина)
- Совместимость: контроллеры HIMA F 3 Series, датчики аварийных состояний, исполнительные устройства
Преимущества и особенности
- Большое количество каналов: 20 входов и 8 выходов в одном модуле HIMA F3DIO-20/8-02 позволяют подключать множество датчиков и исполнительных устройств, сокращая количество оборудования в электрошкафах.
- Триплексная надежность: За счет трех независимых цепей с голосованием модуль исключает риск неправильной интерпретации сигналов, что критично для атомных электростанций и хранилищ токсичных веществ.
- Функция безопасного отключения: Автоматическое прекращение сигналов на выходах при аварии гарантирует безопасное состояние системы, например, при утечке газа или перегреве реактора.
- Высокая стойкость: Работа в широком диапазоне температур и защита от агрессивных факторов делают HIMA F3DIO-20/8-02 подходящим для морских платформ и химических заводов.
- Легкая интеграция: Совместимость с системами HIMA F 3 Series и онлайн-диагностика упрощают установку и обслуживание без остановки процессов.
Примеры применения в отраслях
- Н нефтегазовая промышленность: Обработка сигналов от датчиков утечки и управления электромагнитными клапанами на добычных платформах, где HIMA F3DIO-20/8-02 обеспечивает мгновенный отклик на аварийные ситуации.
- Химическая промышленность: Контроль состояния шлюзов и вентиляционных систем в зонах хранения токсичных веществ, с модулем, стабильным при химических испарениях.
- Атомная энергетика: Управление сигнальными устройствами и аварийными системами остановки реакторов, где HIMA F3DIO-20/8-02 подтверждает надежность через триплексную архитектуру.
Сравнение с конкурентами
По сравнению с смешанными модулями SIL 3 от TRICONEX (3700DIO) и Siemens (S7-400F DIO), HIMA F3DIO-20/8-02 выделяется большим количеством входов (20 против 16–18) и более быстрым откликом. Это делает его предпочтительным для систем с множеством сенсоров и требованием мгновенной реакции.
Рекомендации по выбору
HIMA F3DIO-20/8-02 рекомендуется для критически важных объектов SIL 3 с большим количеством цифровых сигналов (нефтегаз, химия, атомная энергетика). Для меньших установок можно рассмотреть модель HIMA F3DIO-16/4 с 16 входами и 4 выходами.
Меры предосторожности
- Монтаж HIMA F3DIO-20/8-02 выполнять только в авторизованных шкафах HIMA F 3 Series, соблюдая расстояние до источников вибраций и электромагнитных полей.
- Использовать экранированные кабели с двойной защитой для подключения датчиков и нагрузок, чтобы сохранить уровень изоляции.
- Перед эксплуатацией провести калибровку всех каналов с использованием сертифицированных эталонов, подтверждая соответствие времени отклика и защиты.
- Регулярно проверять состояние контактов и кабелей через диагностическое ПО HIMA, особенно в условиях агрессивной атмосферы.
- При замене модуля использовать исключительно оригинальные запчасти от HIMA, чтобы не нарушить триплексную архитектуру и сертификацию SIL 3.
F3DIO-20/8-02
