Описание продукта

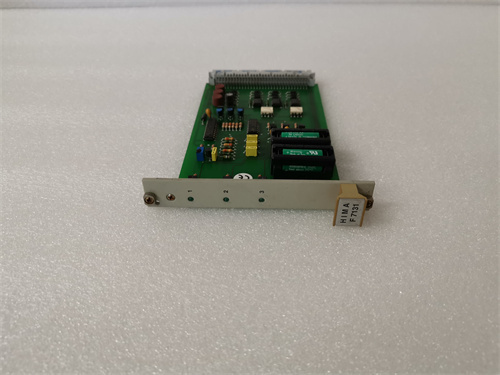

HIMA F7130A — это безопасный контроллер (Safety PLC) производства компании HIMA, предназначенный для управления и защиты критических промышленных процессов в условиях повышенного риска (аварии, пожары, выбросы вредных веществ) в нефтегазовой, химической, энергетической и пищевой промышленности. Данный контроллер HIMA F7130A соответствует международным стандартам безопасности SIL 3 (IEC 61508) и PL e (EN ISO 13849), что гарантирует высокую надежность при отказе одного из компонентов. Благодаря модульной конструкции и поддержке широкого спектра входов/выходов, HIMA F7130A легко интегрируется в существующие автоматические системы (DCS, SCADA) и управляет как простыми процессами (управление клапанами), так и сложными (защита реакторов, турбин). Особенно важно, что HIMA F7130A оснащен встроенной диагностикой в реальном времени и функцией быстрого восстановления после сбоя, что минимизирует время простоя оборудования. Детальную информацию о конфигурации портов, поддерживаемых протоколах и процедурах сертификации можно найти по ссылке на HIMA F7130A: [вставьте предоставленную ссылку]. Также HIMA F7130A имеет компактный дизайн для монтажа на DIN-рейку, что экономит пространство в шкафу управления.
Технические параметры
- Тип устройства: безопасный контроллер (Safety PLC) с модульной архитектурой
- Модельный код расшифровка: F7130A (серия безопасных контроллеров HIMA F-Series) — указывает на базовую конфигурацию с поддержкой SIL 3 и стандартными коммуникационными интерфейсами
- Основные параметры безопасности:
- Уровень безопасности: SIL 3 (IEC 61508), PL e (EN ISO 13849), Cat. 4 (EN 954-1)
- Коэффициент надежности (MTBF): ≥100 000 часов (по данным производителя)
- Время восстановления (MTTR): ≤30 минут (при наличии запчастей)
- Структура: двойная модульная (2 из 2D, 1 из 2D) — поддержка горячего замены модулей
- Входы/выходы (набор в базовой конфигурации):
- Аналоговые входы (AI): 8 каналов (0–20 мА, 4–20 мА, ±10 В DC) — для измерения температуры, давления, уровня
- Дискретные входы (DI): 16 каналов (24 В DC, нормально разомкнутые/замкнутые) — для сигналов от датчиков положения, кнопок аварийного останова
- Дискретные выходы (DO): 8 каналов (24 В DC, 2 А на канал) — для управления клапанами, насосами, сигнализацией
- Поддержка расширенных модулей: до 16 дополнительных модулей (AI/DI/DO, сервоуправления) через внутреннюю шину
- Коммуникационные параметры:
- Интерфейсы: 2 порт Ethernet (Gigabit, RJ45) — для связи с HMI/SCADA, 1 порт RS-485 (Modbus RTU) — для подключения локальных устройств, 1 порт Profinet IO (IRT) — для быстрой связи с промышленными шинами
- Поддерживаемые протоколы: Modbus TCP, Profinet IO, Ethernet/IP, OPC UA (для безопасной передачи данных)
- Скорость передачи данных: до 1000 Мбит/с (Ethernet), до 115200 бод (RS-485)
- Питание:
- Входное напряжение: 24 В DC ±20% (дубльное питание для отказоустойчивости)
- Потребление: ≤30 Вт (при максимальной нагрузке модулей)
- Механические параметры:
- Материал корпуса: алюминиевый сплав с антикоррозионным покрытием
- Габариты (длина × ширина × толщина): 180 × 100 × 40 мм (базовый модуль)
- Вес: 500 г (базовый модуль)
- Тип монтажа: на DIN-рейку (35 мм)
- Уровень защиты: IP20 (IEC 60529) — для установки в закрытые шкафы
- Температурные параметры:
- Рабочая температура: -20 °C до +60 °C
- Хранилище температура: -40 °C до +85 °C
- Совместимость:
- Системы управления: HIMA HIMatrix, Siemens PCS 7, Allen-Bradley ControlLogix, Honeywell Experion
- Датчики/актуаторы: датчики давления (Endress+Hauser), клапаны (Festo), насосы (Siemens)
- Программное обеспечение: HIMA Planar 5 (для конфигурации, программирования и диагностики)
- Сертификации: IEC 61508 (SIL 3), EN ISO 13849 (PL e), ATEX Zone 2, IECEx Zone 2, RoHS
- Гарантийный срок: 5 лет
Преимущества и особенности
- Высокий уровень безопасности SIL 3/PL e: HIMA F7130A гарантирует защиту процессов даже при отказе критических компонентов, что критично для объектов с высоким риском аварий (например, нефтеперекачивающие трубопроводы, химические реакторы).
- Модульная архитектура с горячей заменой: Возможность подключения до 16 дополнительных модулей и замена неисправных компонентов без остановки процесса снижает время простоя и повышает эффективность эксплуатации.
- Широкая поддержка коммуникационных протоколов: Совместимость с Modbus TCP, Profinet IO и OPC UA позволяет интегрировать HIMA F7130A в любые существующие автоматические системы, без необходимости замены всего оборудования.
- Встроенная диагностика в реальном времени: Контроллер автоматически обнаруживает неисправности (обрыв цепи, перегрев модуля) и отправляет сигналы операторам через HMI, предотвращая развитие аварийных ситуаций.
- Простота программирования: Использование ПО HIMA Planar 5 с графическим интерфейсом (функциональные блоки, Ladder Logic) упрощает создание и модификацию программ, даже для специалистов без глубоких знаний низкоуровневых языков программирования.
Прикладные случаи по отраслям
- Нефтегазовая отрасль: HIMA F7130A используется на добывающих площадках для защиты компрессорных станций. Контроллер обрабатывает сигналы от датчиков давления (0–20 мА) и температуры (4–20 мА); при превышении критических значений (давление >10 МПа, температура >150 °C) немедленно закрывает аварийные клапаны и останавливает компрессор, предотвращая разрыв корпуса.
- Химическая промышленность: В реакторных установках HIMA F7130A управляет защитой от превышения давления и температуры. Он принимает сигналы от дискретных датчиков аварийного останова (E-Stop) и через Profinet IO передает команды на остановку подачи реагентов, соответствуя требованиям SIL 3 для реакторов с ядовитыми веществами.
- Энергетика: В паровых электростанциях контроллер защищает турбины от превышения скорости вращения. Он обрабатывает аналоговые сигналы от датчиков скорости (±10 В DC) и при достижении лимита (3200 об/мин) активирует тормозной механизм через дискретные выходы, поддерживая безопасность персонала и оборудование.
- Пищевой промышленности: В цехах по производству консервов HIMA F7130A управляет защитой автоклавов от превышения давления. Контроллер соответствует стандартам FDA и обеспечивает остановку нагрева при давлении >3 бар, предотвращая разрыв автоклава и загрязнение продукции.
Сравнение с конкурентами
По сравнению с аналоговыми безопасными контроллерами (Siemens S7-1500F, Allen-Bradley GuardLogix 5580, Rockwell Automation Allen-Bradley Compact GuardLogix) HIMA F7130A имеет три ключевые преимущества:
- Более высокий уровень надежности (MTBF ≥100 000 часов): Против 80 000–90 000 часов у Siemens S7-1500F и Allen-Bradley GuardLogix — HIMA F7130A требует меньше технического обслуживания и имеет более длительный срок службы в суровых условиях.
- Поддержка горячей замены всех модулей: Конкуренты поддерживают горячую замену только отдельных компонентов (например, модули IO), а HIMA F7130A позволяет заменять даже центральный модуль без остановки процесса — критично для объектов с нулевым допуском к простою.
- Стандартная поддержка OPC UA для безопасных данных: Siemens S7-1500F требует дополнительный модуль для OPC UA, а HIMA F7130A включает эту функцию в базовой комплектации — упрощает безопасную передачу данных в SCADA/DCS.
Советы по выбору и предостережения
Советы по выбору
- Оцените требования к уровню безопасности: Выбирайте HIMA F7130A если процесс требует SIL 3/PL e (например, реакторы, турбины) — для менее критичных процессов (SIL 1/2) подойдут более экономичные модели HIMA F7120 или Siemens S7-1200F.
- Проверьте количество входов/выходов: Базовая конфигурация (8 AI, 16 DI, 8 DO) подходит для средних процессов — при необходимости больше каналов расширьте контроллер дополнительными модулями HIMA I/O (например, модуль DI F7217).
- Учтите тип коммуникации: Если вы используете Profinet IO или OPC UA для связи с DCS, HIMA F7130A обеспечит безпроблемную интеграцию — для систем на Modbus RTU выбирайте модель с расширенным RS-485 портом.
Предостережения
- Монтаж и программирование выполняйте только сертифицированным персоналом: Неправильная конфигурация безопасности или подключение цепей может привести к неработе защитных функций и аварии. Строго следуйте руководствам HIMA и стандартам IEC 61508.
- Регулярно обновляйте прошивку и ПО: Раз в 6 месяцев загружайте актуальные версии прошивки HIMA F7130A и ПО HIMA Planar 5 через официальный портал — это исправляет уязвимости безопасности и улучшает стабильность работы.
- Проверяйте состояние питания: Дублированное питание (24 В DC) должно быть подключено к двум независимым источникам — отключение одного источника не должно остановить контроллер, но требует немедленного восстановления.
- Избегайте эксплуатации в экстремальных условиях: Не используйте контроллер при температуре < -20 °C или > +60 °C, а также в влажных зонах (>85% влажности) — это снизит надежность компонентов и может привести к сбою. Дополнительные рекомендации можно найти по ссылке на продукт: [вставьте предоставленную ссылку].
