Описание
Общая информация о продукте HIMA F7133

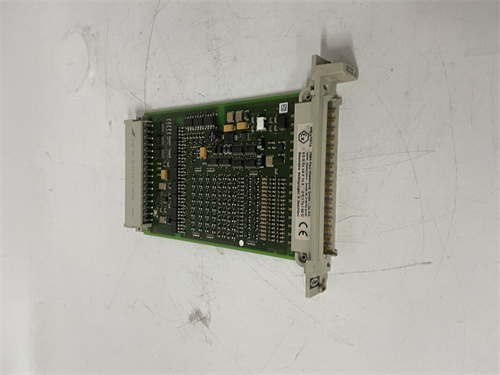

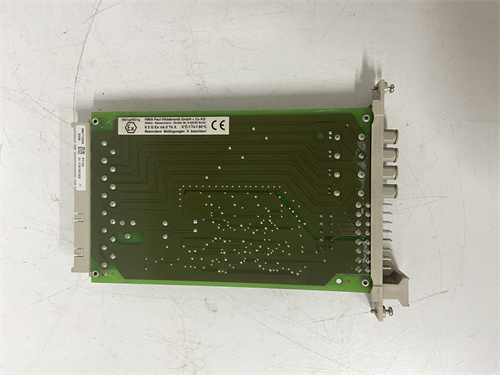

Первым делом необходимо отметить, что HIMA F7133 — это оригинальный модуль цифровых входов (DI) для систем безопасности HIMA HIMax/HIMatrix, предназначенный для точного считывания дискретных сигналов от сенсоров безопасности (датчики аварийного останова, датчики положения клапанов, системы газового контроля) в критических промышленных процессах. Данный компонент критически важен для отраслей с высокими требованиями к безопасности (нефтегаз, химическая промышленность, атомная энергетика), так как он соответствует стандарту SIL 3 (IEC 61508), использует дуплексную архитектуру и интегрируется с контроллерами HIMA, предотвращая аварии и обеспечивая непрерывную безопасность производственных процессов.
HIMA F7133 широко интегрируется в системы HIMA HIMax/HIMatrix, работая в паре с контроллерами HIMA H41q и модулями цифровых выходов HIMA F7143. Детальное описание, техническая документация и условия поставки HIMA F7133 доступны на официальной странице продукта: [ссылка на HIMA F7133] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по стандартам безопасности и адаптации к суровым условиям, HIMA F7133 соответствует нормам EN 61000-6-4, IEC 61131-2 и становится предпочтительным выбором для модернизации старых модулей DI HIMA или комплектации новых систем безопасности.
Технические параметры HIMA F7133
HIMA F7133 имеет технические характеристики, оптимизированные для безопасности и отказоустойчивости:
-
Параметры цифровых входов:
- Количество каналов: 16 независимых дуплексных каналов (каждой канал имеет две параллельные цепи для проверки согласованности данных);
- Тип сигнала: DC-сигналы (нормально разомкнутые/замкнутые контакты, поддерживаются “нормально безопасные” конфигурации);
- Диапазон напряжения питания каналов: 24 В DC ±20% (стандартное индустриальное напряжение для систем безопасности);
- Ток потребления на канал: ≤ 3 мА (при 24 В DC) — низкое энергопотребление, не перегружает сенсоры;
- Время отклика: ≤ 0,5 мс (для считывания сигнала и передачи в контроллер HIMA) — быстрая реакция на аварийные сигналы.
-
Защита и безопасность:
- Архитектура: Дуплексная (2-массивная) — две независимые цепи для каждого канала, обеспечивающие обнаружение одиночных отказов;
- Электрическая изоляция: Между каналами — ≥ 2 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
- Детекция неисправностей каналов (обрыв кабеля, короткое замыкание, несогласованность данных между дуплексными цепями);
- Фильтрация помех: Встроенный цифровой фильтр с настройкой диапазона 0,1–10 мс — подавление импульсных помех от турбин и компрессоров;
- Защита от перепадов напряжения (до 60 В DC на входах);
- SIL-классификация: SIL 3 (IEC 61508, IEC 61511) — для систем с критическими требованиями к безопасности;
- Время между отказами (MTBF): ≥ 10 000 000 часов (при номинальных условиях, согласно данным HIMA).
-
Интеграция и конфигурация:
- Интерфейс с контроллером HIMA: Встроенная шина HIMA Safety Bus p (скорость передачи данных 100 Мбит/с);
- Совместимое ПО: HIMA Planar Safety Manager (PSM) — для конфигурации каналов, настройки фильтров, отладки и мониторинга состояния;
- Поддерживаемые функции: Настраиваемая задержка на включение/отключение (0–500 мс), онлайн-диагностика в реальном времени, автоматическая проверка согласованности дуплексных данных.
-
Механические и эксплуатационные параметры:
- Габариты: 140 × 100 × 30 мм (ширина × высота × глубина);
- Вес: 约 320 г;
- Тип монтажа: Врезной в шасси HIMA HIMax/HIMatrix (стандартный слот);
- Температурный диапазон:
- Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям;
- Диапазон хранения: -40 °C до +85 °C.
Преимущества и особенности HIMA F7133
HIMA F7133 сочетает в себе уникальные преимущества, которые отличают его от аналогичных модулей DI:
- Дуплексная архитектура и SIL 3: Две независимые цепи для каждого канала гарантируют обнаружение одиночных отказов и соответствие SIL 3. В нефтегазовой установке HIMA F7133 считывает сигналы от датчиков газового контроля — если одна цепь выходит из строя, вторая продолжает передавать данные, контроллер не запускает ложное аварийное закрытие клапанов.
- Быстрое время отклика и эффективная фильтрация помех: Время отклика ≤ 0,5 мс позволяет HIMA F7133 мгновенно реагировать на аварийные сигналы. В химическом заводе при обнаружении утечки токсического газа датчик отправляет сигнал, модуль считывает его за 0,4 мс и передает в контроллер HIMA H41q, который запускает систему вентиляции и аварийное отключение, предотвращая поражение персонала.
- Полная интеграция с системами HIMA: HIMA F7133 автоматически синхронизируется с контроллером HIMax/HIMatrix и загружает конфигурации через HIMA PSM. Инженеры могут быстро настроить “нормально безопасные” режимы (например, “при коротком замыкании — сигнал аварии”) и запустить диагностику, не требуя внешнего оборудования — это сокращает время настройки системы на 30%.
- Устойчивость к экстремальным условиям: Работоспособность в диапазоне -40/+70 °C делает HIMA F7133 подходящим для холодных северных полей (температура -35 °C) или жарких атомных электростанций (температура +65 °C) — модуль продолжает стабильно считывать сигналы, не теряя точности.
- Расширенная диагностика и предупреждение неисправностей: Модуль непрерывно проверяет согласованность данных между дуплексными цепями и передаёт информацию о деградации контактов или обрыве кабеля в HMI. При снижении качества сигнала HIMA F7133 отправляет предупреждение, операторы успевают заменить сенсор до полного выхода из строя, минимизируя риск аварии.
Примеры применения HIMA F7133
HIMA F7133 находит широкое применение в системах HIMA HIMax/HIMatrix:
- Нефтегазовая установка (нефтеперерабатывающий завод): В заводе HIMA F7133 считывает сигналы от 12 кнопок аварийного останова и 4 датчиков уровня нефтепродуктов. При нажатии кнопки аварийного останова модуль передаёт сигнал в контроллер HIMA H41q за 0,5 мс, который останавливает насосы и закрывает шлюзовые клапаны, предотвращая утечку нефти.
- Химическая промышленность (производство ядовитых химикатов): В заводе HIMA F7133 используется в системе безопасности реактора — модуль считывает сигналы от 8 датчиков температуры и 8 датчиков давления. При превышении температуры > 180 °C или давления > 18 МПа модуль передаёт сигнал аварии, контроллер запускает систему охлаждения и нейтрализации ядовитых выбросов.
- Атомная электростанция (система охлаждения реактора): В АЭС HIMA F7133 считывает сигналы от 16 датчиков положения аварийных ворот системы охлаждения. Дуплексная архитектура гарантирует, что даже при отказе одной цепи система продолжает работать, контроллер своевременно регулирует ворот, поддерживая безопасный уровень воды в реакторе.
Сравнение с конкурентами
HIMA F7133 выгодно отличается от аналогичных модулей DI для систем безопасности от ведущих конкурентов (TRICONEX, Siemens):
| Параметр сравнения | HIMA F7133 | Аналог TRICONEX (TRICONEX 8609-396-7113755) | Аналог Siemens (Siemens 7SA82) |
|---|---|---|---|
| Архитектура | Дуплексная (2-массивная) | Триплексная (3-массивная) | Дуплексная (2-массивная) |
| SIL сертификация | SIL 3 | SIL 3 | SIL 2 |
| Количество каналов | 16 (дуплексные) | 16 (триплексные) | 12 (дуплексные) |
| Время отклика | ≤ 0,5 мс | ≤ 1 мс | ≤ 2 мс |
| Температурный диапазон | -40 °C до +70 °C | -40 °C до +70 °C | -30 °C до +60 °C |
| Совместимость | HIMA HIMax/HIMatrix | TRICONEX Tricon | Siemens Siprotec |
Этот сравнение подтверждает, что HIMA F7133 предлагает быстрее время отклика и компактный дизайн для систем HIMA, при этом поддерживая критический стандарт SIL 3. Для существующих пользователей HIMA он превосходит конкурентов по интеграции с экосистемой HIMax/HIMatrix и скорости реакции на аварийные сигналы.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Проверьте совместимость с HIMA HIMax/HIMatrix: Прежде чем приобрести HIMA F7133, убедитесь, что он поддерживается вашим контроллером HIMA (например, HIMA H41q) и версией ПО HIMA PSM (≥ v9.0). Информация о совместимости доступна в документации на [ссылка на HIMA F7133] или через техническую поддержку HIMA.
- Оцените требования к SIL и времени отклика: Если ваша система требует SIL 3 и быстрой реакции (< 1 мс) (например, газовые установки, ядовитое производство), HIMA F7133 — оптимальный выбор; для систем SIL 2 можно рассмотреть модули с более длинным временем отклика.
- Приобретайте оригинал: Для гарантии SIL 3 и дуплексной работы покупайте HIMA F7133 только у авторизованных дилеров HIMA — подделки имеют одинарную архитектуру, не поддерживают онлайн-диагностику и могут привести к авариям.
Предостережения
- Не используйте с несовместимыми системами: HIMA F7133 разработан исключительно для HIMA HIMax/HIMatrix — использование с системами TRICONEX Tricon или Siemens Siprotec приведет к несовместимости и невозможности проверки дуплексных данных.
- Настройте фильтры под тип сенсора: Для динамических сенсоров (кнопки аварийного останова) используйте фильтр ≤ 1 мс — слишком длинная задержка (> 10 мс) может запоздать с передачей аварийного сигнала; для статических сенсоров (датчики положения клапанов) используйте фильтр 10–50 мс, чтобы избежать ложных срабатываний.
- Осуществляйте монтаж при отключенном питании: При установке или замене HIMA F7133 полностью отключите питание шасси HIMA — это предотвращает электроудар и повреждение дуплексных цепей модуля.
- Регулярно проверяйте согласованность данных: Каждый месяц запускайте автоматическую проверку согласованности через HIMA PSM — несогласованность данных между дуплексными цепями может свидетельствовать о деградации компонентов, что требует немедленного обслуживания.
F7133
