Описание
Описание продукта

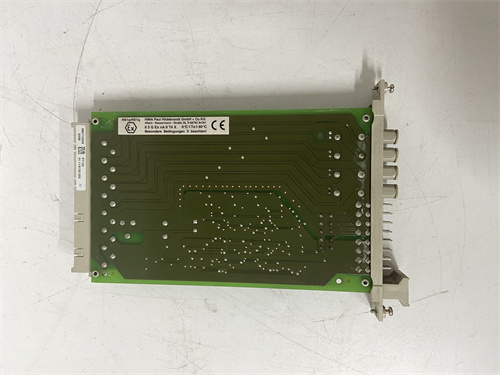

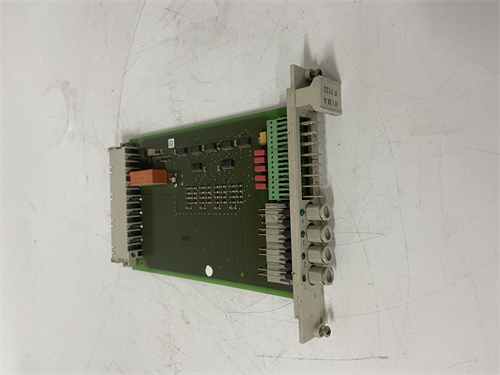

HIMA F7133 — это модуль аналоговых входов для систем безопасности HIMA HIMax, разработанный компанией HIMA (лидер в автоматике безопасности) для точной обработки аналоговых сигналов от датчиков в критических промышленных процессах. Он выступает ключевым элементом систем безопасности (SIS — Safety Instrumented System), так как принимает непрерывные сигналы от датчиков процесса (например, датчики давления, температуры, расхода) и преобразует их в цифровой формат для контроллера HIMA HIMax — данные, на основе которых принимаются защитные решения (остановка процесса, регулировка параметров). Как специализированный модуль безопасности, HIMA F7133 соответствует стандарту IEC 61508 SIL 3 — максимальный уровень надежности, критический для отраслей, где неточность обработки сигнала может привести к авариям с серьезными последствиями. Отличая się от универсальных модулей аналоговых входов, HIMA F7133 имеет высокую точность измерений и избыточную электронику (двойная схема преобразования сигнала), что исключает искажения данных и гарантирует обнаружение неисправностей в реальном времени. Благодаря поддержке широкого диапазона сигналов (4–20 мА, 0–10 В) и интерфейса Profinet IO, HIMA F7133 легко интегрируется с существующими датчиками и системами управления процессами (DCS), а компактный дизайн позволяет монтировать его в шасси HIMA HIMax без лишнего занимаемого пространства. Высокая устойчивость к электромагнитным помехам (ЭМП) и агрессивным средам (пыль, влажность) делает HIMA F7133 подходящим для нефтегазовой, химической и энергетической отраслей. Благодаря гарантированной совместимости с компонентами HIMA HIMax и долговечности, HIMA F7133 становится надежным звеном для защиты персонала, оборудования и окружающей среды — его точная работа напрямую влияет на предотвращение катастрофических ситуаций, например, при превышении критической температуры или давления в реакторах.
Параметры продукта
- Тип устройства: Модуль аналоговых входов для системы безопасности HIMA HIMax.
- Основная функция: Прием, преобразование и обработка аналоговых сигналов от промышленных датчиков; передача цифровых данных на контроллер HIMA HIMax; самодиагностика неисправностей.
- Характеристики входов:
- Количество входов: 8 одноканальных аналоговых входов (для параллельной обработки сигналов от разных датчиков);
- Поддерживаемые типы сигналов: 4–20 мА (токовый), 0–10 В (напряжностный) — совместим с большинством промышленных датчиков;
- Диапазон измерения: Для 4–20 мА — 0–20 мА (с возможностью настройки верхнего/нижнего порогов); для 0–10 В — 0–12 В (с запасом для предотвращения перегрузки);
- Точность измерений: ±0,1% от полного диапазона (при температуре 25 °C) — высокая точность для детектирования малых изменений параметров процесса.
- Технические характеристики:
- Уровень безопасности: IEC 61508 SIL 3, IEC 61511 SIL 3 — максимальный уровень надежности для SIS;
- Конструкция: Избыточная (двойная схема преобразования АЦП, дублированная питание) — устраняет одиночные точки отказа;
- Диагностика: Самодиагностика в реальном времени (проверка входов, схем преобразования, связи с контроллером) — индикация неисправностей через светодиоды на модуле;
- Интерфейсы: Profinet IO (скорость передачи до 1 Gbps) — для высокоскоростной связи с контроллером HIMA HIMax;
- Питание: 24 В DC ±10% (от шасси HIMA HIMax), потребление ≤3,5 ВА.
- Рабочие условия:
- Температурный диапазон: -20 °C до +60 °C — подходит для промышленных помещений с переменными температурами;
- Влажность: 5%–95% (без конденсации);
- Устойчивость к ЭМП: EN 61000-6-2 (промышленные среды);
- Класс защиты: IP20 (для монтажа в закрытых шкафах управления).
- Совместимость: Полностью совместим с системой HIMA HIMax; работает с ПО HIMA Planar (конфигурация, калибровка, диагностика) и внешними DCS/PLC (Siemens PCS 7, ABB 800xA).
Преимущества и особенности
- Высокая точность измерений (±0,1%): Позволяет HIMA F7133 детектировать малые изменения параметров процесса (например, изменение давления на 0,1 бар), что критично для предотвращения аварий на ранних стадиях.
- Соответствие SIL 3 IEC 61508: Гарантирует максимальный уровень надежности, делая HIMA F7133 подходящим для критических процессов (например, переработка нефти, производство опасных химикатов).
- Избыточная электроника: Двойная схема преобразования сигнала и дублированная питание устраняют одиночные точки отказа, снижая риск потери данных или искажений сигнала.
- Гибкая поддержка сигналов: Поддержка 4–20 мА и 0–10 В позволяет использовать HIMA F7133 с большинством существующих аналоговых датчиков, без необходимости замены оборудования.
- Самодиагностика в реальном времени: Автоматическая проверка компонентов модуля и индикация неисправностей через светодиоды — операторы быстро устраняют проблемы, не останавливая всю систему SIS.
Случаи применения в отраслях
- Нефтегаз (нефтепереработка): На нефтеперерабатывающих заводах HIMA F7133 обрабатывает сигналы от 8 датчиков температуры в колонне ректификации. При превышении температуры выше 350 °C (отклонение на 5 °C от нормы) модуль передает точные данные на контроллер HIMA HIMax, который останавливает подачу мазута — предотвращая перегрев и разрушение колонны.
- Химическая промышленность (производство аммиака): В заводах по производству аммиака HIMA F7133 принимает сигналы от датчиков давления в реакторах (диапазон 0–150 бар, сигнал 4–20 мА). При росте давления выше 140 бар (сигнал 18,9 мА) модуль передает данные на SIS, которая открывает клапаны сброса — предотвращая разрыв реактора.
- Энергетика (ТЭЦ с паровыми турбинами): В Теплоэлектростанциях HIMA F7133 обрабатывает сигналы от датчиков расхода пара (0–10 В). При снижении расхода ниже критического уровня (сигнал 2 В) модуль информирует контроллер, который увеличивает подачу топлива — предотвращение остановки турбины и потери электроэнергии.
- Водное хозяйство (очистные сооружения): На крупных очистных станциях HIMA F7133 принимает сигналы от датчиков уровня загрязнения воды (4–20 мА). При превышении уровня загрязнения (сигнал 19 мА) модуль передает данные на SIS, которая останавливает подачу воды в очистку — предотвращение выброса загрязненной воды в окружающую среду.
Сравнение с конкурентами
| Параметр | HIMA F7133 | Конкурентный модуль (Siemens S7-400F SM 431) | Конкурентный модуль (Rockwell GuardLogix 1756-IF16) |
|---|---|---|---|
| Уровень SIL | SIL 3 (IEC 61508) | SIL 2 | SIL 2 |
| Количество входов | 8 | 8 | 16 |
| Точность измерений | ±0,1% | ±0,2% | ±0,25% |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В | 4–20 мА, 0–10 В, ±10 В | 4–20 мА, 0–10 В |
| Интерфейс | Profinet IO | Profibus DP | Ethernet/IP |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем безопасности SIL 3 (нефтегаз, химическая промышленность) с требованиями к высокой точности аналоговых сигналов — приоритетно выбирайте HIMA F7133, так как он превышает конкурентов по надежности и точности.
- Если используется широкий спектр аналоговых датчиков (4–20 мА, 0–10 В) — модуль подходит лучше, чем специализированные решения, за гибкую поддержку сигналов.
- Для интеграции с шасси HIMA HIMax и системами Profinet IO — выбирайте, так как гарантированная совместимость исключает проблемы с подключением и настройкой.
Меры предосторожности
- При монтаже HIMA F7133 в шасси HIMA HIMax убедитесь в плотном контакте с шиной данных и питания — 느ссвязь приведет к потере связи с контроллером и отказу обработки сигналов.
- Калибруйте модуль через ПО HIMA Planar раз в год — дрейф параметров АЦП со временем может снизить точность измерений, особенно в условиях перепадов температуры (>40 °C).
- Не подключайте сигналы超出 диапазона (например,>20 мА или >10 В) — перегрузка входных цепей повредит HIMA F7133 и приведет к потере данных.
- Регулярно проверяйте светодиоды индикации — красный свет сигнализирует о неисправности входа или модуля; устраняйте неисправности в течение 24 часов, чтобы не снизить уровень безопасности SIS.
- Используйте экранированные кабели для подключения датчиков — электромагнитные помехи могут искажать аналоговые сигналы, особенно на длинных дистанциях (>50 м).
F7133
