Описание
Общее описание продукта

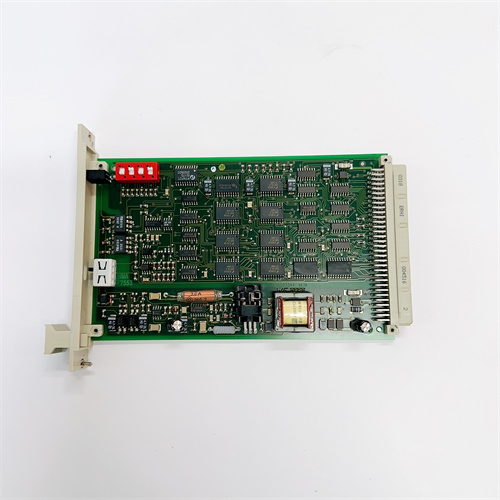

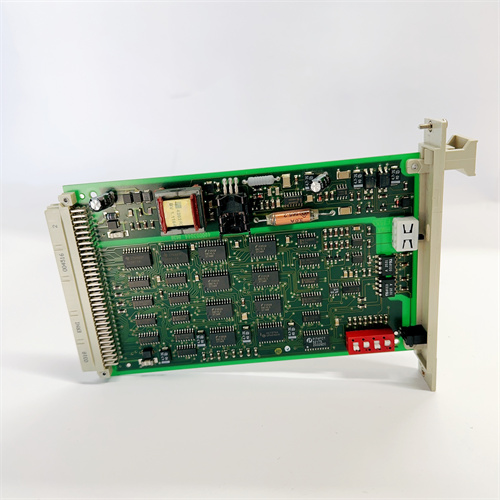

Основным объектом рассмотрения — HIMA F7533 (ссылка на продукт: [вставить ссылку]). Это промышленный цифровой выходной модуль компании HIMA Paul Hildebrandt GmbH (лидер в области безопасных автоматизированных систем), разработанный для интеграции с безопасными контроллерами HIMA HIMax и HIQuad — широко используемых в нефтегазовой, химической, атомной энергетике и пищевой промышленности для защиты критических производственных процессов. HIMA F7533 специализируется на надежном управлении исполнительными механизмами (аварийные клапаны, зажимы, системы тушения) в зонах повышенной опасности, передавая сигналы от безопасного контроллера с абсолютной отказоустойчивостью и соответствием требованиям высшего класса безопасности SIL 3. Благодаря двойной архитектуре (1oo2D — One-out-of-Two with Diagnostics), сертификации по международным стандартам и глубокой интеграции с экосистемой HIMA, HIMA F7533 стал неотъемлемым компонентом в проектах, где даже кратковременный сбой модуля может привести к катастрофическим последствиям (взрыв, утечка токсичных веществ, травмы персонала). Особенно ценной является его совместимость с всеми поколениями безопасных контроллеров HIMA и возможность работы в суровых промышленных условиях, что делает модуль идеальным для модернизации существующих систем безопасности и создания новых высоконадежных решений.
Технические параметры продукта
- Тип устройства: Цифровой выходной модуль для безопасных контроллеров HIMA (архитектура 1oo2D)
- Архитектура: Двойная с диагностикой (1oo2D) — два независимых канала обработки сигналов с взаимной диагностикой (при неисправности одного канала система продолжает работу с активной диагностикой второго)
- Количество каналов: 8 независимых дискретных выходов (нормально разомкнутое контактирование — NO, настраиваемое на нормально замкнутое — NC через ПО)
- Электрические характеристики выходов:
- Тип сигнала: 24 В DC (активное состояние при подаче тока 5–10 мА)
- Коммутационная способность: 250 В AC / 30 В DC, максимальный ток на канал: 5 А (постоянный), 10 А (кратковременный, до 30 секунд)
- Изоляция между каналами: Галваническая изоляция 500 В AC
- Электрические характеристики модуля:
- Питание: 24 В DC ±10% (получается от шейна контроллера HIMA), потребляемая мощность ≤ 6 Вт
- Общая изоляция: Галваническая изоляция 2500 В AC между модулем и шиной контроллера, а также между модулем и землей
- Класс безопасности: Согласно IEC 61508 SIL 3 (максимальный класс безопасности для систем критических процессов), IEC 61511 (стандарт для безопасности процессов), ANSI/ISA 84.00.01, ATEX II 2G Ex d IIC T6 Gb (для зон 1)
- Операционные условия:
- Рабочая температура: от -20 °C до +70 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 15 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5/8 (для опасных зон)
- Габаритные размеры: 120 мм × 140 мм × 35 мм (стандартный размер для модулей HIMA HIMax/HIQuad)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах контроллеров)
- Монтаж: Разъемное крепление к шейну безопасного контроллера HIMA HIMax/HIQuad
- Дополнительные функции: LED-индикаторы состояния каждого канала и каждого 1oo2D-канала (питание, нормальная работа, ошибка), онлайн-диагностика через ПО HIMA Engineering Studio, логирование ошибок (последние 100 записей), защита от короткого замыкания и перегрузки (автоматическое ограничение тока), сертификации CE, UL, IECEx и ISO 9001
Преимущества и особенности
- Двойная архитектура 1oo2D для максимальной безопасности: HIMA F7533 использует два независимых канала с постоянной взаимной диагностикой — например, на нефтегазовой площадке при неисправности одного канала модуль продолжает управлять аварийными клапанами через второй канал, при этом активируя предупреждающий сигнал для операторов. Это соответствует требованиям SIL 3, делающим модуль подходящим для защиты процессов с высоким риском, где отказ системы не допустим.
- Глубокая интеграция с безопасными контроллерами HIMA: HIMA F7533 автоматически распознается контроллерами HIMA HIMax/HIQuad, и его конфигурация осуществляется через стандартное ПО HIMA Engineering Studio. Не требуется дополнительная настройка протоколов безопасности — параметры каждого канала (тип контактов, время задержки, логика управления) настраиваются в едином интерфейсе, что упрощает коммиссиюрование и минимизирует риск ошибок.
- Устойчивость в экстремальных промышленных условиях: Работа в диапазоне температур -20 °C до +70 °C и галваническая изоляция 2500 В AC делают HIMA F7533 подходящим для эксплуатации на северных нефтегазовых площадках (низкие зимние температуры) и в химических заводах (высокая влажность, химические пары). Устойчивость к электромагнитным помехам гарантирует стабильность работы вблизи мощного электрооборудования (трансформаторы, компрессоры).
- Простота диагностики и обслуживания: LED-индикаторы на корпусе модуля отображают состояние каждого дискретного канала и каждого 1oo2D-канала (зеленый — нормальная работа, желтый — предупреждение, красный — ошибка), позволяя операторам быстро локализовать проблему без подключения ПО. Онлайн-диагностика через HIMA Engineering Studio предоставляет детальную информацию о причинах неисправностей (например, обрыв кабеля к клапану, перегрузка канала).
- Совместимость с устаревшими и современными системами: HIMA F7533 полностью совместим с устаревшими контроллерами HIMA HIQuad и современными HIMax, что делает его идеальным для модернизации старых систем безопасности (например, химических заводов с 25-летней историей работы) без полной замены дорогостоящего контроллера.
Случаи применения в отраслях
- Нефтегазовая промышленность (нефтеперерабатывающие заводы): HIMA F7533 управляет 8 аварийными клапанами сброса газа в перегонных колоннах (зона 1 ATEX), подключен к контроллеру HIMA HIMax. При превышении критического давления (> 10 МПа) модуль активирует клапаны за ≤ 2 мс, сбросая избыточный газ в безопасную систему сбора, и передает сигнал о состоянии в DCS. Двойная архитектура гарантирует работу даже при неисправности одного канала.
- Химическая промышленность (реакторные установки): Модуль управляет системами тушения и зажимами реакторов с токсичными реагентами (SIL 3 требования), интегрируясь с контроллером HIMA HIQuad. HIMA F7533 работает в условиях высокой температуры (+65 °C) и вибраций, а защита от перегрузки предотвращает повреждение контактов при закупорке клапанов.
- Атомная энергетика (вспомогательные системы реактора): HIMA F7533 управляет клапанами подачи охлаждающей воды и аварийными остановочными механизмами, передавая сигналы от контроллера HIMA HIMax. Модуль соответствует требованиям стандарта IEEE 384 для оборудования атомных электростанций, а устойчивость к радиационным помехам гарантирует работу в критических зонах.
- Пищевая промышленность (линии пастеризации): Модуль управляет аварийными зажимами и остановочными механизмами на линии пастеризации молока (SIL 2 требования), подключен к контроллеру HIMA HIQuad. HIMA F7533 останавливает линию при не достижении температуры пастеризации (> 72 °C) или обнаружении утечки сырья, гарантируя безопасность продукта и защиты персонала.
Сравнение с конкурентами
В таблице ниже представлено сравнение HIMA F7533 с аналогичными цифровыми выходными модулями для безопасных контроллеров:
| Параметр | HIMA F7533 | Siemens S7-400FH SM 322 (6ES7322-7BH01-0AB0) | ABB 800xA DO810-S (3BSE028141R1) |
|---|---|---|---|
| Архитектура | 1oo2D (двойная с диагностикой) | Дуплексная (1oo2) | Дуплексная (1oo2) |
| Класс безопасности | IEC 61508 SIL 3 | IEC 61508 SIL 3 | IEC 61508 SIL 3 |
| Количество каналов | 8 (NO/NC) | 8 (NO/NC) | 8 (NO/NC) |
| Максимальный ток на канал | 5 А (постоянный) | 2 А (постоянный) | 2 А (постоянный) |
| Совместимость с контроллерами | HIMA HIMax/HIQuad | Siemens S7-400F/FH | ABB 800xA AC800M/F |
| Цена (примерная) | Высокая | Высокая | Высокая |
Ключевые различия: HIMA F7533 выделяется двойной архитектурой 1oo2D (с расширенной диагностикой) и более высокой токовой способностью (5 А на канал) по сравнению с аналогами Siemens и ABB, которые имеют токовую способность 2 А и простую дуплексную архитектуру. Это делает модуль предпочтительным выбором для управления мощными исполнительными механизмами (например, крупные аварийные клапаны) в критических процессах. Помимо этого, HIMA F7533 имеет более широкий диапазон рабочих температур и лучшую устойчивость к вибрациям.
Советы по выбору
- Проверьте совместимость с безопасным контроллером: HIMA F7533 полностью совместим с контроллерами HIMA HIMax/HIQuad. Для других безопасных контроллеров (Siemens S7-400F, ABB 800xA) лучше выбрать брендовые модули для обеспечения полной интеграции и соответствия требованиям SIL 3.
- Оцените параметры управляемых устройств: Максимальный ток 5 А на канал HIMA F7533 подходит для управления мощными исполнительными механизмами (аварийные клапаны, зажимы с контакторами). Для устройств с током > 5 А используйте промежуточные силовые реле в сочетании с модулем.
- Учтите условия эксплуатации: В регионах с температурой < -15 °C или > 60 °C стабильность HIMA F7533 (-20 °C до +70 °C) гарантирует надежность. Для экстремальных условий (например, пустынные регионы с песчаными бурями) дополнительно установите защитные кожухи для щита контроллера.
- Определите требуемый класс безопасности: Для процессов с требованиями SIL 3 HIMA F7533 является оптимальным выбором. Для SIL 2 процессов можно рассмотреть более экономичные модели HIMA F7531 с аналогичными функциями, но без некоторых расширенных диагностических возможностей.
Меры предосторожности
- Настраивайте модуль через официальное ПО: Используйте только ПО HIMA Engineering Studio для конфигурации каналов и параметров безопасности — несанкционированное ПО может привести к нарушению логики управления и не соответствию требованиям SIL 3, что угрожает безопасности.
- Отключите контроллер при обслуживании: Перед заменой модуля или проверкой отключите источник питания безопасного контроллера и установите запрещающие знаки — несанкционированное обслуживание при активной работе HIMA F7533 может привести к ложному срабатыванию системы защиты или неисправности исполнительных механизмов.
- Регулярно выполняйте диагностику и проверку: Каждый месяц проверяйте LED-индикаторы модуля и выполняйте онлайн-диагностику через HIMA Engineering Studio — это позволяет выявить скрытые неисправности 1oo2D-каналов или кабелей до возникновения критических ситуаций. Каждый год выполняйте полную проверку с использованием тестовых сигналов.
- Используйте только сертифицированные кабели и устройства: Для подключения HIMA F7533 к исполнительным механизмам используйте кабели класса SIL 3 и сертифицированное оборудование (например, аварийные клапаны HIMA или Emerson) — нестандартные компоненты могут снизить надежность системы и привести к не соответствию стандартам.
- Не изменяйте параметры конфигурации без авторизации: Любые изменения в параметрах каналов (тип контактов, время задержки) должны быть авторизованы техническим руководителем и документированы — несанкционированные изменения могут привести к неправильному срабатыванию модуля и аварии.
F7533
