Описание
Общая информация о продукте HIMA F7553

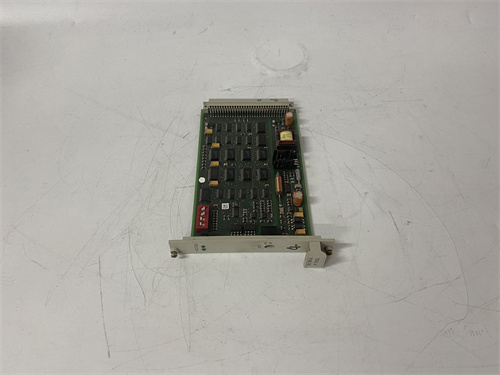

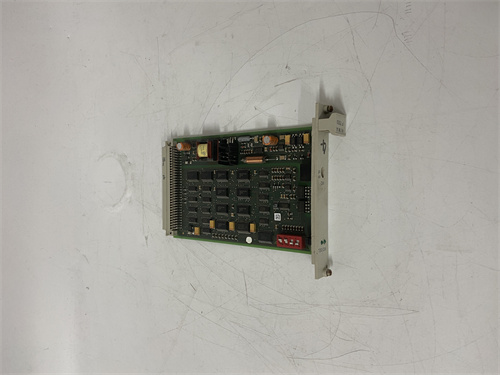

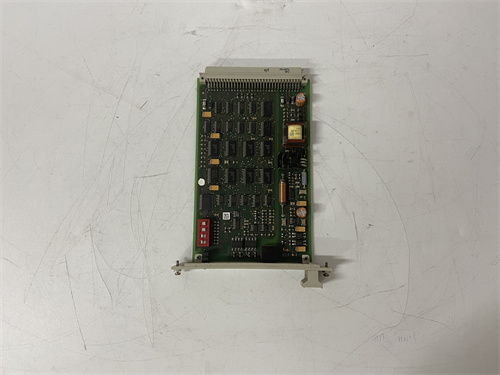

Первым делом необходимо отметить, что HIMA F7553 — это оригинальный модуль цифровых входов (DI) для систем безопасности HIMA HIMatrix (например, HIMatrix F3, HIMatrix F6), предназначенный для точного считывания дискретных сигналов от промышленных сенсоров (датчики положения клапанов, кнопки аварийного останова, огневые детекторы) в критических отраслях (нефтегаз, химическая промышленность, атомная энергетика). Данный компонент критически важен для отказоустойчивости, так как он соответствует стандарту SIL 3 (IEC 61508), поддерживает дуплексную архитектуру и полную интеграцию с экосистемой HIMA, предотвращая ложные срабатывания и аварийные остановки производственных процессов.
HIMA F7553 активно интегрируется в системы HIMA HIMatrix, работая в паре с контроллерами HIMA F35 и модулями цифровых выходов HIMA F7554. Детальное описание, техническая документация и условия поставки HIMA F7553 доступны на официальной странице продукта: [ссылка на HIMA F7553] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по промышленным стандартам EN 61000-6-4 и IEC 61131-2, HIMA F7553 становится предпочтительным выбором для модернизации старых модулей DI HIMatrix или комплектации новых систем безопасности.
Технические параметры HIMA F7553
HIMA F7553 имеет технические характеристики, оптимизированные для надежности и безопасности:
-
Параметры цифровых входов:
- Количество каналов: 16 независимых изолированных каналов (каждой канал изолирован от других и шасси, поддерживает дуплексную проверку сигнала);
- Тип сигнала: DC-сигналы (нормально разомкнутые/замкнутые контакты, поддерживаются “нормально безопасные” конфигурации);
- Диапазон напряжения питания каналов: 24 В DC ±20% (стандартное индустриальное напряжение для сенсоров);
- Ток потребления на канал: ≤ 4 мА (при 24 В DC) — низкое энергопотребление, не перегружает сенсоры;
- Время отклика: ≤ 1 мс (время от получения сигнала от сенсора до передачи в контроллер) — быстрая реакция на аварийные события.
-
Защита и надежность:
- Архитектура: Поддержка дуплексной системы HIMatrix — каждый канал передаёт сигнал в два независимых цепочка контроллера для сверки данных;
- Электрическая изоляция: Между каналами — ≥ 2,5 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
- Детекция неисправностей каналов (обрыв кабеля, короткое замыкание, деградация контактов сенсора);
- Фильтрация помех: Встроенный цифровой фильтр с настройкой диапазона 0,1–10 мс — подавление импульсных помех от турбин/компрессоров;
- Защита от перепадов напряжения (до 60 В DC на входах);
- Защита от неправильной полярности (диоды-запираторы);
- SIL-классификация: SIL 3 (IEC 61508, IEC 61511);
- Время между отказами (MTBF): ≥ 12 000 000 часов (по данным HIMA).
-
Интеграция и конфигурация:
- Интерфейс с HIMA HIMatrix: Встроенная шина HIMatrix Backplane (скорость передачи 100 Мбит/с);
- Совместимое ПО: HIMA SILworX Configuration Studio — для настройки фильтров, дуплексной проверки и мониторинга состояния каналов;
- Поддерживаемые функции: Настраиваемая задержка включения/отключения (0–500 мс), онлайн-диагностика в реальном времени, режим “пассивного сбоя” (при отказе модуля все каналы переводятся в безопасное состояние).
-
Механические и эксплуатационные параметры:
- Габариты: 105 × 155 × 35 мм (ширина × высота × глубина);
- Вес: 约 380 г;
- Тип монтажа: Врезной в шасси HIMA HIMatrix (стандартный слот);
- Температурный диапазон:
- Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям;
- Диапазон хранения: -55 °C до +85 °C;
- Требуемое питание: 5 В DC ±10%, 24 В DC ±15% (потребляемый ток ≤ 150 мА).
Преимущества и особенности HIMA F7553
HIMA F7553 сочетает в себе уникальные преимущества, которые отличают его от аналогичных модулей DI:
- Дуплексная архитектура для SIL 3: Поддержка дуплексной проверки сигнала гарантирует, что HIMA F7553 не передаёт ложные данные. В атомной электростанции при считывании сигнала от аварийного стержня модуль отправляет данные в два цепочка контроллера — только при совпадении обоих сигналов команда обрабатывается, предотвращая ложное аварийное закрытие реактора.
- Высокая изоляция и抗помехная защита: Изоляция ≥ 2,5 кВ AC и фильтр помех делают HIMA F7553 устойчивым к внешним воздействиям. В нефтегазовой установке, где работают мощные насосы, модуль продолжает стабильно считывать сигналы от датчиков положения клапанов, не подвергаясь искажениям, что гарантирует безопасность трубопроводов.
- Полная интеграция с HIMA HIMatrix: HIMA F7553 автоматически синхронизируется с контроллером HIMA F35 при запуске, конфигурация через SILworX Configuration Studio занимает не более 15 минут. Инженеры могут быстро настроить дуплексную проверку для каждого канала и запустить тест сигнала, не требуя внешнего оборудования.
- Устойчивость к экстремальным условиям: Работоспособность в диапазоне -40/+70 °C делает HIMA F7553 подходящим для северных нефтяных площадей (температура -35 °C) или химических заводов (температура +65 °C) — модуль не теряет производительность и продолжает считывать сигналы без сбоев.
Примеры применения HIMA F7553
HIMA F7553 находит широкое применение в системах HIMA HIMatrix:
- Атомная электростанция (система охлаждения реактора): В АЭС HIMA F7553 считывает сигналы от 12 датчиков положения аварийных стержней и 4 кнопок аварийного останова. При неисправном положении стержня модуль передаёт сигнал в контроллер за 0,8 мс, который останавливает соответствующий узел после дуплексной проверки, предотвращая перегрев реактора.
- Нефтегазовая установка (нефтеперерабатывающий завод): В заводе HIMA F7553 использует 10 каналов для считывания сигналов от датчиков положения шлюзовых клапанов и 6 каналов — от огневых детекторов. При срабатывании огневого детектора модуль мгновенно передает сигнал аварии, контроллер запускает систему пожаротушения после подтверждения сигнала, предотвращая распространение пожара.
- Химическая промышленность (производство ядовитых химикатов): В реакторном зале HIMA F7553 считывает сигналы от 16 датчиков открытия люков безопасности. При несанкционированном открытии люка модуль отправляет команду на остановку реактора, предотвращая выброс токсичных газов.
Сравнение с конкурентами
HIMA F7553 выгодно отличается от аналогичных модулей DI для систем безопасности от ведущих конкурентов (TRICONEX, Siemens):
| Параметр сравнения | HIMA F7553 | Аналог TRICONEX (TRICONEX DI2301) | Аналог Siemens (Siemens 7SA80) |
|---|---|---|---|
| Количество каналов | 16 (изолированные, дуплекс) | 16 (изолированные, триплекс) | 8 (не изолированные, одинарный) |
| SIL сертификация | SIL 3 | SIL 3 | SIL 2 |
| Время отклика | ≤ 1 мс | ≤ 1 мс | ≤ 2 мс |
| Максимальное напряжение защиты | до 60 В DC | до 60 В DC | до 30 В DC |
| Совместимость | HIMA HIMatrix (F3, F6) | TRICONEX Tricon | Siemens Siprotec |
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Проверьте совместимость с HIMA HIMatrix: Прежде чем приобрести HIMA F7553, убедитесь, что он поддерживается вашей версией HIMatrix (≥ v8.0) и контроллером HIMA F35. Информация о совместимости доступна в документации на [ссылка на HIMA F7553] или через техническую поддержку HIMA.
- Оцените требования к SIL и отказоустойчивости: Если ваша система требует SIL 3 и дуплексной защиты (например, атомные электростанции), HIMA F7553 — оптимальный выбор; для SIL 2 систем можно рассмотреть модули с одинарной архитектурой.
- Приобретайте оригинал: Купайте только у авторизованных дилеров HIMA — подделки имеют низкий MTBF (< 5 млн часов), не поддерживают дуплексную проверку и могут привести к авариям.
Предостережения
- Не используйте с несовместимыми системами: HIMA F7553 разработан для HIMA HIMatrix — использование с TRICONEX Tricon или Siemens Siprotec приведет к несовместимости и невозможности дуплексной проверки.
- Настройте фильтры под тип сенсора: Для динамических сенсоров (кнопки аварийного останова) используйте фильтр ≤ 1 мс; для статических сенсоров (датчики положения клапанов) — 10 мс, чтобы избежать ложных срабатываний.
- Осуществляйте монтаж при отключенном питании: Отключите питание шасси HIMatrix перед установкой — это предотвращает электроудар и повреждение дуплексных цепей.
- Регулярно проверяйте дуплексную работу: Каждый месяц проверяйте согласованность сигналов в двух цепочках через SILworX Configuration Studio — расхождения могут свидетельствовать о деградации канала.
