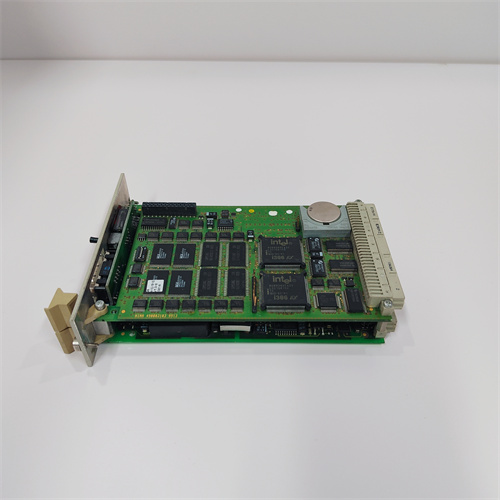

HIMA F8620/11 – безопасный контроллер для систем безопасности HIMA HiQuad X [ссылка на продукт]
Описание продукта
HIMA F8620/11 является высокопроизводительным безопасным контроллером, разработанным компанией HIMA Paul Hildebrandt GmbH – глобальным лидером в решениях для промышленной безопасности с более чем полувековым опытом. Этот контроллер HIMA F8620/11 специализируется на управлении критическими функциями безопасности (Safety Instrumented Functions, SIF) в высокорисковых промышленных процессах, включая аварийное останавливание, блокировку опасных операций и защиту персонала, оборудования и окружающей среды [ссылка на продукт]. Благодаря уникальной ре던дантной архитектуре (2oo3D), соответствию стандарту SIL 4 (IEC 61508) и глубокой интеграции с модулями безопасности HIMA HIMA F8620/11 легко внедряется в нефтегазовые комплексы, химические заводы, атомные электростанции, буровые платформы и крупные промышленные установки, где допуск ошибок может привести к катастрофическим последствиям. В составе системы HIMA HiQuad X HIMA F8620/11 демонстрирует исключительную отказоустойчивость и подтверждение безопасности, подтверждая статус HIMA как инноватора в сфере промышленной безопасности [ссылка на продукт]. Особенно ценен HIMA F8620/11 в реакторных системах, линиях транспортировки токсичных химикатов, компрессорных станциях с газами и системах защиты от взрывов – где надежность системы безопасности напрямую влияет на жизнеобеспечение и экологию.
Технические параметры
- Тип устройства: безопасный контроллер (Safety CPU) для системы безопасности HIMA HiQuad X
- Архитектура: тройная ре던дантная (2oo3D – 2 out of 3 with Diagnostics) – три независимых процессора с взаимной диагностикой и голосованием результатов
- Уровень безопасности: соответствует требованиям SIL 4 (IEC 61508), категории 4 (EN 954-1), Safety Integrity Level 4
- Процессор: три синхронных 32-битных процессора с частотой 500 МГц, работающих в режиме “активный-активный-активный”
- Память: 1 ГБ DDR RAM (оперативная, с ошибкоустранением ECC) + 4 ГБ Flash ROM (постоянная, для хранения программ и конфигураций)
- Поддерживаемые языки программирования: Safety Logic, Function Block Diagram (FBD), Structured Text (ST) в соответствии с IEC 61131-3 (специализированные для безопасности)
- Коммуникационные интерфейсы: 4 порта Gigabit Ethernet (HIMA Safety Bus HSB, Modbus TCP, OPC UA, IEC 61850), 2 порта RS-485 (Modbus RTU), поддержка горячего заменения (Hot Swap)
- Поддержка модулей I/O: совместимость с безопасными модулями HIMA (ди지털ными, аналоговыми, специализированными), максимальное количество подключаемых модулей – 256
- Время отклика: гарантированное время обработки критических сигналов < 0,5 мс
- Питание: 24 В ПН (дублированное ре던дантное питание, диапазон 18–30 В), потребление не более 40 Вт
- Температурный диапазон работы: -20 °C до +60 °C (операция), от -40 °C до +70 °C (хранение)
- Уровень защиты: IP20 (для установки в шасси HIMA HiQuad X или закрытые промышленные щиты)
- Размеры: 35 мм (ширина) × 120 мм (высота) × 140 мм (глубина) – монтаж на рейку DIN, совместим с шасси HIMA
- Стандарты соответствия: IEC 61508, EN 61000-6-2 (ЭМС), UL 508, CE, ATEX (для опасных зон 0/1/2), ISO 9001, IECEx
- Защитные функции: мониторинг самодиагности (проверка процессоров, памяти, коммуникаций), защита от статического разряда (±25 кВ), фильтрация электромагнитных помех, индикация состояния (LED – режим/авария/ре던дантность), защита от несанкционированного доступа (шифрование конфигурации)
Преимущества и особенности
HIMA F8620/11 выделяется уникальной ре던дантной архитектурой 2oo3D: три процессора работают синхронно, обмениваются данными, взаимно диагностируют друг друга и осуществляют голосование результатов, что гарантирует обнаружение любого отказа (в том числе двойных отказов) и полную отказоустойчивость системы безопасности. Ключевым преимуществом является соответствие стандарту SIL 4 – высшему уровню безопасности, что позволяет использовать контроллер в самых критических приложениях (например, системы аварийного останова атомных реакторов или блоков сжигания газа). Модуль имеет встроенную защиту памяти ECC, строгую разделяющую концепцию (Separation of Safety and Non-Safety Functions) и шифрование конфигурации: предотвращает влияние небезопасных компонентов на работу систем безопасности и защищает программное обеспечение от несанкционированного изменения, соответствуюя требованиям международных стандартов. Также HIMA F8620/11 поддерживает горячее заменение и расширенную дистанционную диагностику: возможность заменить контроллер или модули без остановки процесса, а также отслеживать состояние системы в реальном времени через программное обеспечение HIMA Engineer, что минимизирует простои и улучшает обслуживание. Особая особенность – поддержка протокола IEC 61850: позволяет легко интегрировать контроллер в современные цифровые энергетические системы (Smart Grid) и унифицировать коммуникацию с другими защитными устройствами, что актуально для модернизации существующих объектов.
Прикладные области и кейсы
HIMA F8620/11 широко используется в нефтегазовой сфере (буровые платформы, компрессорные станции, системы защиты от утечек газа), химической промышленности (реакторные установки, линии смешивания токсичных химикатов, системы аварийного останова), атомной энергетике (системы защиты реакторов, процессы переработки ядерного топлива), металлургии (электродные печи, системы защиты от перегрева) и пищевой промышленности (системы аварийного останова крупных варочных котлов). В буровых платформах контроллер управляет системой аварийного останова при утечке газа: HIMA F8620/11 обрабатывает сигналы от датчиков газа, через архитектуру 2oo3D гарантирует срабатывание защиты даже при отказе двух процессоров, а быстрая время отклика (<0,5 мс) позволяет мгновенно остановить добычу и предотвратить взрыв. В атомных электростанциях он контролирует параметры давления и температуры в реакторе: соответствие SIL 4 подтверждает безопасность, а разделяющая концепция предотвращает влияние небезопасных подсистем на работу защиты. В химических заводах HIMA F8620/11 управляет блокировкой линии подачи кислот: при превышении допустимого уровня токсичных выбросов контроллер подает команду на закрытие клапанов и сигнализирует в центральную систему безопасности, защищая персонал и окружающую среду.
Сравнение с конкурентами
По сравнению с аналогичными безопасными контроллерами от других брендов (например, Siemens F 410-5, ABB 800xA Safety PLC), HIMA F8620/11 имеет несколько преимуществ. Во-первых, уникальная архитектура 2oo3D с тройной ре던дантностью – обеспечивает более высокую надежность и обнаружение отказов (в том числе двойных) по сравнению с традиционными системами 1oo2 или 2oo2. Во-вторых, соответствие стандарту SIL 4 в стандартном исполнении и сертификация для опасных зон ATEX/IECEx – большинство конкурентов достигают SIL 3, а SIL 4 требует дополнительных модулей или лицензий. В-третьих, более широкая поддержка модулей I/O (до 256) и коммуникационных протоколов (включая IEC 61850) – позволяет масштабировать систему до крупных распределенных комплексов и интегрировать с современными энергетическими системами. Недостатком по сравнению с Siemens F 410-5 является более высокая стоимость, но для систем с требованиями SIL 4 и критической безопасностью HIMA F8620/11 является более надежным и сертифицированным решением.
Советы по выбору и предостережения
При выборе HIMA F8620/11 необходимо учитывать требуемый уровень безопасности (SIL 4), тип промышленного процесса, количество подключаемых модулей I/O (до 256) и категорию опасной зоны (ATEX/IECEx). Для систем с более низкими требованиями (SIL 2/3) рекомендуется модель HIMA F8610 с архитектурой 2oo2D. При установке HIMA F8620/11 следует использовать только сертифицированные компоненты HIMA (модули I/O, кабели, разъемы), обеспечить ре던дантное питание и соблюдать правила монтажа в опасных зонах (разделение кабелей из безопасной и опасной зон). Перед эксплуатацией необходимо проверить конфигурацию через программное обеспечение HIMA Engineer, протестировать сценарии аварийного останова и подтвердить соответствие SIL 4 с помощью независимых сертификационных организаций. Важно регулярно обновлять прошивку через официальный портал HIMA, архивировать программное обеспечение и конфигурации, а также проводить ежегодные проверки системы безопасности – это позволяет поддерживать уровень безопасности и предотвращать сбои в критический момент. Не рекомендуется использовать HIMA F8620/11 в условиях температуры ниже -20 °C или выше +60 °C, в влажных средах без дополнительной защиты или с несертифицированными компонентами – это может привести к потере соответствия SIL 4 и снижению уровня безопасности.
