Описание
Описание продукта

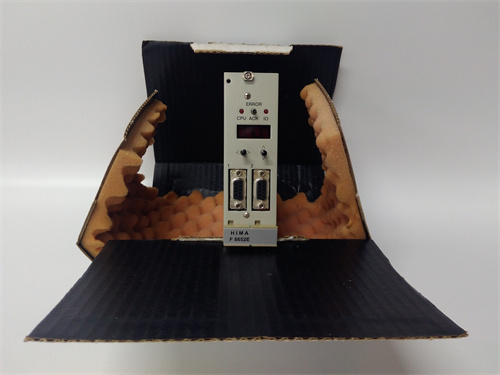

Основным объектом рассмотрения является безопасный цифровой входной модуль для систем защиты HIMA F8652E — ключевой компонент контроллеров безопасности HIMA HIMax/HIMatrix, разработанный компанией HIMA (лидер в системах безопасности промышленных процессов) для сбора дискретных сигналов от защитных устройств (кнопки аварийной остановки, датчики утечки газа, предохранительные контакты) в критически важных объектах: нефтегазовые комплексы, химические заводы, атомные электростанции, линии производства опасных химикатов. Продукт HIMA F8652E относится к серии высоконадежных модулей I/O HIMA, специализирующихся на работе в суровых условиях (вибрации до 5 g, температуры от -40 °C до +70 °C, электромагнитные помехи), где требуется абсолютная отказоустойчивость и соответствие высшим классам безопасности SIL 3 (IEC 61508) и PL e (EN ISO 13849-1) — критично для предотвращения катастрофических аварий (взрывы, выбросы вредных веществ, потеря жизней).
Благодаря двойной триплексной архитектуре (два независимых триплексных канала обработки сигналов) и встроенной диагностикой в реальном времени, HIMA F8652E обеспечивает сбор сигналов с ошибкой ≤0,001 % и автоматическое выявление неисправностей (например, разрыв кабеля, короткое замыкание) за ≤1 мс. Особенно важно отметить, что HIMA F8652E поддерживает режим «горячей замены» (hot-swapping) — замена модуля происходит без остановки системы защиты, что критично для объектов с непрерывным циклом работы (например, нефтеперерабатывающие заводы, где простои на 1 час обходятся в миллионы долларов).
Кроме того, HIMA F8652E полностью совместим с программным обеспечением HIMA Planar Safety Runtime и контроллерами HIMA HIMax H41q, что упрощает настройку параметров защиты (пороги срабатывания, время фильтрации помех) и архивирование событий. Например, через ПО можно настроить режим «двухручной останов» — для активации аварийного сигнала требуется одновременное срабатывание двух независимых датчиков, что предотвращает ложные остановки. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: HIMA F8652E.
Особенно ценным преимуществом HIMA F8652E является его устойчивость к электромагнитным помехам (EMC класс EN 61000-6-2) и химическим веществам (масла, растворители, газовые выбросы) — это позволяет монтировать модуль непосредственно в опасных зонах (например, вблизи резервуаров с нефтью или реакторов с кислотами), где стандартные модули безопасности выходят из строя за несколько месяцев.
Параметры продукта
Параметры HIMA F8652E оптимизированы для безопасного сбора дискретных сигналов, основные из них включают:
- Конфигурация входов: 16 независимых цифровых входных каналов, с двойной триплексной защитой и индивидуальной диагностикой.
- Поддерживаемые типы сигналов:
- Сухие контакты (NC/NO) — для кнопок аварийной остановки и предохранительных устройств;
- Напряжевые сигналы: 24 В ПС (диапазон 19,2–28,8 В ПС) — для индустриальных датчиков утечки/температуры.
- Безопасные характеристики:
- Класс безопасности: SIL 3 (IEC 61508), PL e (EN ISO 13849-1);
- Вероятность отказа на час (PFDavg): ≤1,0 × 10⁻⁸ (для одного канала);
- Время восстановления (MTTR): ≤15 мин — быстрое восстановление после замены.
- Динамические характеристики:
- Время реакции (включение/выключение): ≤1 мс — мгновенная передача аварийных сигналов;
- Настраиваемое время фильтрации помех: 0,1–100 мс (индивидуально для каждого канала) — подавление импульсных помех от электродвигателей.
- Электрические параметры:
- Напряжение питания: 24 В ПС (от шкафной системы HIMA HIMax);
- Потребляемый ток: ≤200 мА (без нагрузки);
- Изоляция: ≥1000 В ДС (между каналами и землей) — защита от ного тока.
- Операционная характеристика:
- Диапазон температур: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях;
- Устойчивость к вибрациям: До 5 g (диапазон частот 10–2000 Гц);
- Устойчивость к ударным нагрузкам: До 50 g (время воздействия 11 мс);
- Класс защиты: IP20 — для монтажа в закрытых шкафах безопасности.
- Совместимость: Полностью совместим с контроллерами HIMA HIMax H41q/HIMatrix F35, модулями I/O HIMA F8000 серии и ПО HIMA Planar.
Преимущества и особенности
HIMA F8652E имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Двойная триплексная архитектура для SIL 3: Два независимых триплексных канала обработки сигналов гарантируют, что HIMA F8652E соответствует классу SIL 3 — даже при отказе двух компонентов в разных каналах модуль продолжает работать, передавая точные данные о состоянии защитных устройств. Это критично для атомных электростанций или химических заводов, где отказ системы безопасности может привести к катастрофе.
- Горячая замена и низкий MTTR: Возможность замены HIMA F8652E без остановки системы и время восстановления ≤15 мин снижают экономические потери — для нефтегазовых комплексов это означает сохранение до 100 000 долларов за каждый час работы.
- Детальная диагностика в реальном времени: Модуль автоматически собирает данные о состоянии каждого канала (ток, напряжение, наличие ошибок) и передает их в контроллер HIMA — операторы могут дистанционно выявлять неполадки (например, износ контактов кнопки остановки) и планировать обслуживание заранее, предотвращая внезапные отказы.
- Устойчивость к экстремальным условиям: Работа в диапазоне -40 °C–+70 °C и защита от электромагнитных помех делают HIMA F8652E подходящим для установки в холодных газовых скважинах или жарких реакторных помещениях — в отличие от стандартных модулей SIL 2, которые не выдерживают таких условий.
- Гибкая интеграция с защитными логиками: Совместимость с ПО HIMA Planar позволяет настраивать сложные защитные логики (например, «логика два из трех» для датчиков утечки газа) — HIMA F8652E адаптируется к специфике любого критического процесса, не требуя дополнительных адаптеров.
Примеры применения в отраслях
HIMA F8652E широко используется в отраслях с высокими требованиями к безопасности:
- Нефтегазовая отрасль (газовые компрессорные станции): В системах защиты компрессоров — HIMA F8652E собирает сигналы от датчиков утечки газа (24 В ПС) и кнопок аварийной остановки (сухие контакты). При срабатывании двух из трех датчиков утечки модуль мгновенно передает сигнал в контроллер HIMA HIMax, который закрывает защитные шторы трубопроводов и останавливает компрессор, предотвращая взрыв.
- Химическая промышленность (производство аммиака): В реакторных установках — модуль считывает сигналы от датчиков температуры (через реле защиты, 24 В ПС) и предохранительных контактов защитных дверей. При превышении температуры >500 °C HIMA F8652E активирует систему охлаждения и выпуска нейтрализаторов, предотвращая разрыв реактора.
- Атомные электростанции (системы защиты реактора): В защите реакторных установок — HIMA F8652E подключает датчики уровня воды в реакторе (сухие контакты) и сигналы от экстренных тормозов. Соответствие SIL 3 гарантирует, что сигналы аварии передаются без задержек, обеспечивая своевременную остановку реактора при опасных ситуациях.
- Пetroхимия (неfteперерабатывающие заводы): В линиях переработки нафты — модуль управляет сигналами от датчиков давления в трубопроводах (24 В ПС) и кнопок остановки на рабочих площадках. При превышении давления >10 МПа HIMA F8652E отправляет команду на закрытие клапанов и остановку насосов, предотвращая разрыв трубопровода.
Сравнение с конкурентами
Сравним HIMA F8652E с аналогичными безопасными модулями Siemens S7-1500F DI 16x24VDC и ABB 800xA CI867K:
| Параметр | HIMA F8652E | Siemens S7-1500F DI 16x24VDC | ABB 800xA CI867K |
|---|---|---|---|
| Количество входов | 16 | 16 | 16 |
| Класс безопасности | SIL 3, PL e | SIL 2, PL d | SIL 2, PL d |
| PFDavg | ≤1,0 × 10⁻⁸ | ≤1,0 × 10⁻⁷ | ≤1,0 × 10⁻⁷ |
| Время реакции | ≤1 мс | ≤3 мс | ≤2 мс |
| Горячая замена | Да | Нет | Да |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +70 °C |
| MTBF (часов) | >300 000 | ~200 000 | ~250 000 |
Преимущество HIMA F8652E — выше класс безопасности (SIL 3/PL e), лучшая вероятность отказоустойчивости (PFDavg), быстрее время реакции и поддержка горячей замены. Для критических объектов (атомные электростанции, химические заводы) он является не替代性 выбором. Несмотря на то, что ABB CI867K имеет схожий температурный диапазон, он уступает HIMA F8652E по ключевым показателям безопасности.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените требования к безопасности: Если ваш объект требует класса SIL 3/PL e (например, атомные электростанции, производство опасных химикатов), HIMA F8652E — единственный подходящий вариант. Для объектов SIL 2 (например, обычные насосные станции) можно выбрать Siemens S7-1500F или ABB CI867K.
- Проверьте условия эксплуатации: Для объектов с температурными колебаниями -40 °C–+70 °C (холодные газовые скважины, жаркие реакторные помещения) HIMA F8652E или ABB CI867K подходят — Siemens S7-1500F не поддерживает температуры ниже 0 °C.
- Учтите нужды в бесперебойности: Если ваш процесс не допускает остановок (например, нефтепереработка), выберите HIMA F8652E с горячей заменой — другие модели требуют остановки системы для обслуживания.
Меры предосторожности
- Монтаж и настройка: Устанавливайте HIMA F8652E только сертифицированными инженерами HIMA, следуя руководству по эксплуатации (доступно на HIMA F8652E) — строго соблюдайте схемы подключения сигналов и защитное заземление, неправильная подключение может привести к ложным аварийным остановкам.
- Периодическая диагностика: Ежегодно выполняйте тестирование каждого канала с помощью тестового сигнала (24 В ПС/сухой контакт) — проверяйте время реакции и работоспособность диагностики. При отклонении параметров >5 % замените модуль немедленно.
- Резервное копирование конфигурации: Регулярно сохраняйте настройки HIMA F8652E через HIMA Planar — в случае замены модуля вы быстро восстановите безопасные логики, не теряя времени на перепроектирование.
- Электробезопасность: Отключите питание контроллера HIMA HIMax перед заменой модуля — напряжение 24 В ПС может привести к поражение током. Используйте антистатические перчатки для защиты от электростатического разряда, который может повредить безопасную электронику.
