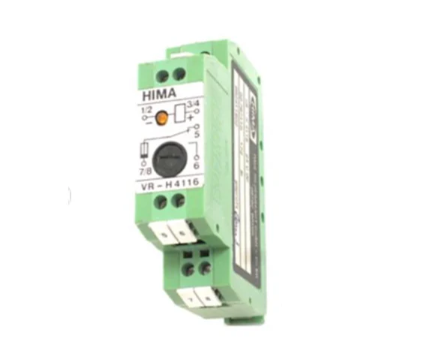

HIMA H4116 — Безопасный контроллерный модуль для критических систем автоматизации
[HIMA H4116](product_link) — высоконадежный контроллерный модуль, разработанный компанией HIMA, являющейся глобальным лидером в области функциональной безопасности промышленных систем. Специально предназначен для интеграции в системы безопасности (SIS) с требованиями к уровню SIL 3 (IEC 61508/61511) и категории Cat.4, HIMA H4116 обеспечивает реагирование на критические сигналы в реальном времени, становясь ключевым элементом для защиты процессов в нефтегазовой, химической, энергетической и фармацевтической отраслях.
Описание продукта
[HIMA H4116](product_link) — модульный контроллер серии H41Q, специализированный на обработке сигналов от модулей ввода-вывода и выполнении логических операций для управления защитными цепями. Продукт HIMA H4116 отличается продвинутой архитектурой с избыточным процессором и встроенной памятью для хранения программ и данных, что гарантирует непрерывную работу даже при частичных сбоях компонентов.
HIMA H4116 поддерживает подключение до 16 модулей ввода-вывода (DI, DO, AI, AO) серии HIMA BV и F-Series, а также обеспечивает коммуникацию с центральными контроллерами (например, HIMA ELOP II, HIMax) через стандартные промышленные шины. Модуль имеет минимальное время реакции ≤1 мс, что критично для быстрого активирования аварийных мер — таких как остановка оборудования или закрытие клапанов — при превышении критических параметров.
Особенно ценна функция расширенной диагностики и защиты от электромагнитных помех (ЭМП) HIMA H4116 — автоматически обнаруживает неполадки в работе модулей, обрывы кабелей и перегрузки, сигнализируя об этом операторам или центральной системе. Конструкция модуля разработана для суровых промышленных условий: класс защиты IP20 (шкафное монтирование), широкий диапазон рабочих температур (-25 °C до +70 °C) и поддержка горячей замены (hot swap) для минимизации простоев. HIMA H4116 легко интегрируется в существующие системы безопасности HIMA и управляется через программное обеспечение HIMA Planar, что упрощает программирование и настройку.
Технические параметры
-
Бренд: HIMA
-
Модель: HIMA H4116
-
Тип устройства: Безопасный контроллерный модуль (SIS)
-
Уровень безопасности: SIL 3 (IEC 61508/61511), Cat.4, AK 1–6
-
Архитектура: Избыточный процессор (1oo2)
-
Поддерживаемые модули I/O: До 16 модулей HIMA BV/F-Series (DI, DO, AI, AO)
-
Время реакции: ≤1 мс
-
Память: 64 МБ Flash, 32 МБ RAM
-
Коммуникационные интерфейсы: PROFIBUS DP, MODBUS RTU, Ethernet (опционально)
-
Питание: 24 ВДС (поддержка избыточного питания)
-
Потребление тока: ≤500 мА (на номинальной нагрузке)
-
Класс защиты: IP20
-
Рабочая температура: -25 °C до +70 °C
-
Тип монтажа: На рейку DIN или в модульную раму HIMA
-
Вес: 0.4 кг
-
Совместимость: Контроллеры HIMA ELOP II/HIMax; модули HIMA BV/F-Series
-
Сертификации: CE, UL, CSA, IECEx, ATEX (Zone 2/22), ISO 9001
Преимущества и особенности
-
Максимальная безопасность: HIMA H4116 соответствует SIL 3 и Cat.4, идеально для критических систем защиты.
-
Отказоустойчивость: Избыточная архитектура и резервное питание, предотвращение остановки процессов при сбое.
-
Высокая скорость: Время реакции ≤1 мс, мгновенное реагирование на аварийные сигналы.
-
Гибкость интеграции: Подключение до 16 модулей I/O и поддержка популярных промышленных протоколов.
-
Надежность в суровых условиях: Широкий температурный диапазон и устойчивость к ЭМП.
-
Простота обслуживания: Поддержка горячей замены и управление через ПО HIMA Planar.
Области применения и примеры использования
Нефтегазовая промышленность: На нефтеперекачивающих трубопроводах HIMA H4116 обрабатывает сигналы от модулей HIMA BV7046-4 (аналоговый вход для измерения давления) и активирует через модуль BV7043-5 (цифровой выход) аварийное закрытие клапанов при превышении допустимого давления. Избыточная архитектура гарантирует работоспособность даже при сбое одного из процессоров.
Химическая промышленность: В химических реакторах HIMA H4116 контролирует уровень реагентов и температуру — принимает данные от термокупелей через модуль F-AI 4 и управляет дозирующими насосами через модуль F-DO 8. При отклонении параметров от нормы модуль мгновенно останавливает подачу реагентов, предотвращая опасные реакции.
Энергетика: В атомных электростанциях (вспомогательных системах) HIMA H4116 управляет защитой системы охлаждения турбин — через сигналы от датчиков температуры активирует резервные насосы и снижает нагрузку на турбину. Соответствие SIL 3 соответствует требованиям Международного агентства по атомной энергетике (IAEA).
Фармацевтика: В фармацевтических заводах HIMA H4116 контролирует зоны стерилизации — через модули DI отслеживает состояние дверей и уровень чистоты, а через модули DO управляет электромагнитными замками и сигнальными маяками. Точность и безопасность модуля гарантируют соблюдение санитарных норм.
Сравнение с конкурентами
|
Параметр
|
**HIMA H4116**
|
Конкурентный продукт (Siemens 3UF7930)
|
Преимущество HIMA
|
|---|---|---|---|
|
Уровень безопасности
|
SIL 3, Cat.4
|
SIL 2 (базовая версия)
|
Максимальная безопасность для критических SIS
|
|
Время реакции
|
≤1 мс
|
≤5 мс
|
Быстрейшее реагирование на аварии
|
|
Количество модулей I/O
|
До 16
|
До 8
|
Большая масштабируемость проектов
|
|
Архитектура
|
Избыточная 1oo2
|
Монопроцессорная
|
Высокая отказоустойчивость
|
|
Горячая замена
|
Да
|
Нет
|
Минимизация простоев при обслуживании
|
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
Выбирайте HIMA H4116, если вам нужен контроллерный модуль SIL 3 для обработки критических сигналов в системах безопасности. Идеально подходит для нефтегазовой, химической и энергетической отраслей. При выборе учитывайте количество требуемых модулей I/O (до 16) и тип коммуникационных протоколов (PROFIBUS/MODBUS).
Меры предосторожности
-
Устанавливайте HIMA H4116 в защищенном шкафу управления, обеспечивая пространство для теплоотвода (не менее 20 мм с боков).
-
Используйте только сертифицированные кабели для подключения модулей I/O и питания, соблюдайте правила заземления.
-
Конфигурируйте модуль через официальное ПО HIMA Planar — не используйте несанкционированное программное обеспечение.
-
Регулярно обновляйте прошивку HIMA H4116 для исправления уязвимостей и улучшения функциональности.
-
При замене модуля используйте только оригинальный HIMA H4116 — неоригинальные аналоги не гарантируют уровень безопасности SIL 3.
Обслуживание и экология
Проводите плановое обслуживание каждые 36 месяца: проверяйте контакты, кабели и состояние индикаторов. При утилизации соблюдайте локальные экологические нормы — разделяйте металлические компоненты и электронные части для переработки.
[HIMA H4116](product_link) — надежный и безопасный контроллерный модуль, который сочетает в себе высокую скорость, отказоустойчивость и простоту интеграции. Благодаря соответствию стандартам SIL 3, он становится незаменимым для проектов, где важна защита людей, оборудования и окружающей среды.
