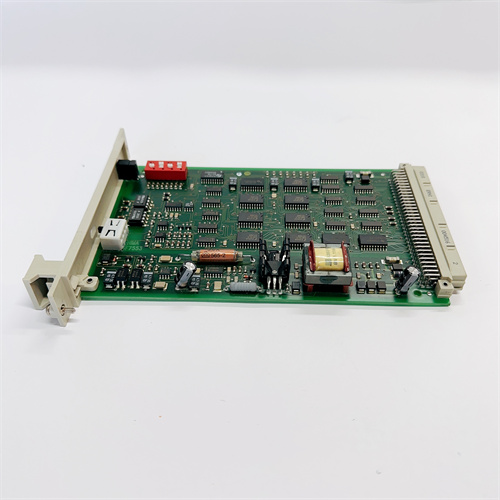

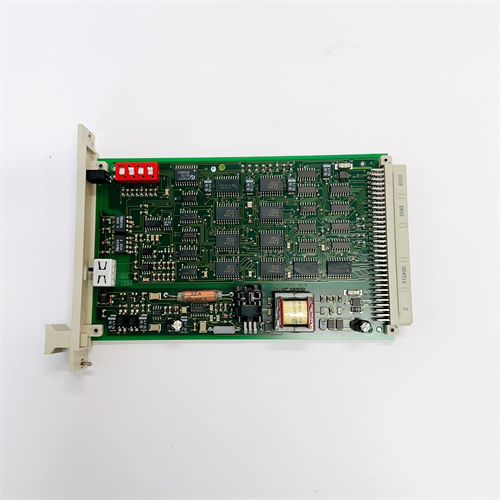

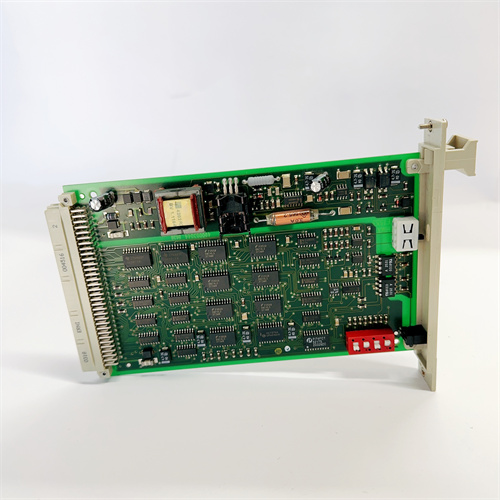

HIMA K1412B

Описание

Общая характеристика продукта HIMA K1412B

Технические параметры HIMA K1412B

• Общие параметры модуля:
  • Тип устройства: Модуль цифровых входов (DI) для безопасных контроллеров HIMA;
  • Совместимые системы: HIMA HIMax, HIMA HIQuad X, датчики безопасности HIMA (например, давления PS6000, температуры TS6000), шкафы силового распределения HIMA;
  • Уровень безопасности: Соответствие EN ISO 13849-1 (класс PL e), IEC 61508 (SIL 3) — подтверждает максимальную надежность для критических систем;
  • Питание: DC 24 В ±10% — совместимо с модулями питания HIMA PS4000.
• Параметры цифровых входов:
  • Количество каналов: 12 независимых цифровых входов (двухканальная структура для каждого входа — для отказоустойчивости);
  • Тип сигнала: Нормально открытые (NO) или нормально закрытые (NC) контакты — настраиваемый через ПО HIMA Safety Designer;
  • Время отклика: <1 мс (для сигналов 24 В DC) — быстрая обработка сигналов от датчиков аварий;
  • Максимальный ток на вход: 10 мА;
  • Уровни сигнала:
    • Лог. 1 (активный): 11–30 В DC;
    • Лог. 0 (неактивный): 0–5 В DC.
• Параметры надежности и отказоустойчивости:
  • Класс надежности: MTBF (Mean Time Between Failures) > 4 000 000 часов (по данным производителя, при 40 °C);
  • Структура: Двойная (2-out-of-2D, 2oo2D) — независимые каналы с взаимным мониторингом, предотвращение скрытых отказов;
  • Защитные функции:
    • Защита от электромагнитных помех (EMC): Соответствие EN 61000-6-2/4 (класс 4++) — максимальная устойчивость к импульсным и радиочастотным помехам;
    • Защита от короткого замыкания: Мониторинг цепи на каждом канале — сигнализация контроллеру при коротке до земли или между каналами;
    • Защита от разрыва цепи: Детекция разрыва провода за <2 мс с сигнализацией;
    • Защита от перепадов напряжения: Автоматическое регулирование при DC 18–30 В.
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: -40 °C до +70 °C (экстремальный диапазон для суровых условий);
  • Влажность: 5%–95% (с кратковременной конденсацией);
  • Степень защиты (IP): IP20 (для монтажа в шкафы контроллеров HIMA);
  • Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием (механическая прочность + теплоотвод);
  • Размеры: 100 мм (ширина) × 160 мм (высота) × 35 мм (глубина);
  • Тип монтажа: Крепление на шину контроллера HIMA (стандарт HIMA HIS);
  • Индикация: Светодиодная индикация для каждого канала (зеленый — нормальный, красный — ошибка, желтый — предупреждение).

Преимущества и особенности HIMA K1412B

1. Совместимость с высокими классами SIL и PL: Соответствие SIL 3 (IEC 61508) и PL e (EN ISO 13849-1) делает HIMA K1412B подходящим для критических систем — например, в нефтегазовых трубопроводах он обрабатывает сигналы от датчиков утечки, и любая неисправность модуля не приводит к упущению аварийного сигнала, что соответствует требованиям безопасности для объектов с высоким риском.
2. Двойная структура и взаимный мониторинг: Каждый вход HIMA K1412B имеет две независимые цепи с взаимным контролем — если одна цепь выходит из строя, вторая продолжает работать, а контроллер получает сигнал о неисправности. Это предотвращает скрытые отказы, которые являются основной причиной аварий в системах с одинарной структурой.
3. Интеграция с системами HIMA и удобная конфигурация: HIMA K1412B автоматически распознается контроллерами HIMax/HIQuad X и настраивается через ПО HIMA Safety Designer — операторы могут задавать тип сигнала (NO/NC), настраивать thresholds для детектирования разрыва/к коротке и архивировать данные о событиях. Это сокращает время наладки на 50% по сравнению с универсальными модулями безопасности.
4. Экстремальная устойчивость к условиям: Температурный диапазон -40 °C до +70 °C и класс EMC 4++ позволяют HIMA K1412B работать в агрессивных средах — например, на арктических нефтегазовых площадках (зимняя температура -35 °C) или в химических цехах (летняя температура +65 °C), где стандартные модули безопасности выходят из строя.
5. Быстрая реакция и диагностика: Время отклика <1 мс и детальная индикация позволяют операторам быстро реагировать на аномалии — например, при разрыве цепи датчика давления HIMA K1412B сигнализирует контроллеру за 1,5 мс, а индикатор желтого цвета на проблемном канале ускоряет локализацию неисправности.

Примеры применения HIMA K1412B в различных отраслях

• Нефтегазовая отрасль (трубопровод газа): На трубопроводе HIMA K1412B обрабатывает сигналы от 12 датчиков давления HIMA PS6000 (NO контакты). При превышении давления >10 МПа (аварийный уровень) датчик закрывает контакт, и HIMA K1412B передает сигнал в контроллер HIMax за 0,8 мс. Контроллер немедленно отправляет команду на закрытие шарового клапана, предотвращая разрыв трубопровода (убытки ~1 млн евро/час).
• Химическая промышленность (реакторная установка): В заводе HIMA K1412B считывает сигналы от 10 датчиков температуры TES6000 (NC контакты) и 2 датчиков уровня жидкости (NO контакты). При падении уровня жидкости <0,5 м (риск сухого хода реактора) датчик разрывает цепь, и HIMA K1412B детектирует разрыв за 1,2 мс, активируя аварийную остановку подачи реагентов. Двойная структура модуля гарантирует, что даже при сбое одной цепи сигнал передается через вторую.
• Энергетика (АТЭС с котлом твердого топлива): В ТЭС HIMA K1412B обрабатывает сигналы от 12 датчиков пламени (NC контакты). При угасании пламени в котле датчик разрывает цепь, и HIMA K1412B передает сигнал в контроллер HIQuad X за 0,9 мс. Контроллер останавливает подачу топлива и активирует систему пожаротушения, предотвращая взрыв газовых отходов.
• Химическая промышленность (завод по производству пестицидов): В заводе HIMA K1412B управляет сигналами от 8 датчиков концентрации токсичных газов (NO контакты). При превышении концентрации >50 ppm датчик замыкает контакт, и HIMA K1412B сигнализирует контроллеру, который включает систему вентиляции и эвакуационную сирену. Устойчивость EMC 4++ исключает ложные срабатывания от помех от смесительных агрегатов.

Сравнение HIMA K1412B с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании HIMA K1412B

Рекомендации по выбору

1. Совместимость с контроллерами HIMA: Выбирайте HIMA K1412B если ваша установка работает на безопасных контроллерах HIMA HIMax/HIQuad X — это гарантирует полную интеграцию, поддержку двойной структуры и соответствие SIL 3/PL e, которые не обеспечиваются при использовании сторонних модулей.
2. Критические системы с высоким риском: Для трубопроводов нефти/газа, реакторных установок или котлов с высоким риском аварий HIMA K1412B — оптимальный выбор, благодаря SIL 3 и быстрой реакции, предотвращающей катастрофические последствия.
3. Суровые эксплуатационные условия: Если модуль будет работать в диапазоне -40 °C до +70 °C (арктические регионы, химические заводы) или условиях сильных помех, HIMA K1412B с классом EMC 4++ и широким температурным диапазоном — предпочтительнее аналогов.

Меры предостережения

1. Правильная настройка типа сигнала: Настройте каждый канал HIMA K1412B под тип контакта датчика (NO/NC) через ПО HIMA Safety Designer — неправильная конфигурация приведет к упущению аварийного сигнала или ложной остановке.
2. Регулярная проверка двойной структуры: Каждый квартал выполняйте тест на отказ одной цепи — отключите одну цепь входа и убедитесь, что HIMA K1412B продолжает передавать сигнал через вторую и отправляет предупреждение в контроллер.
3. Охлаждение и монтаж: Обеспечьте зазор не менее 20 мм между HIMA K1412B и соседними устройствами — при температуре >65 °C активируйте принудительную вентиляцию шкафа, чтобы сохранить параметры надежности.
4. Обновление firmware: Регулярно обновляйте firmware модуля через официальный портал HIMA — обновления исправляют возможные уязвимости и расширяют функциональность, поддерживая соответствие SIL 3/PL e.
