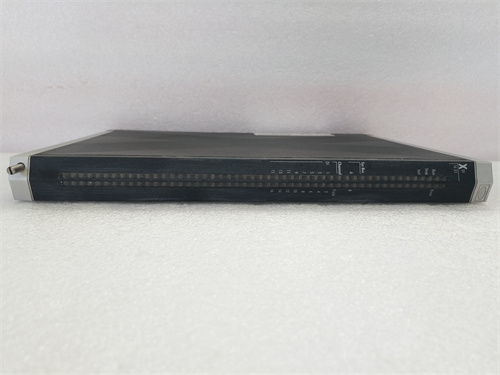

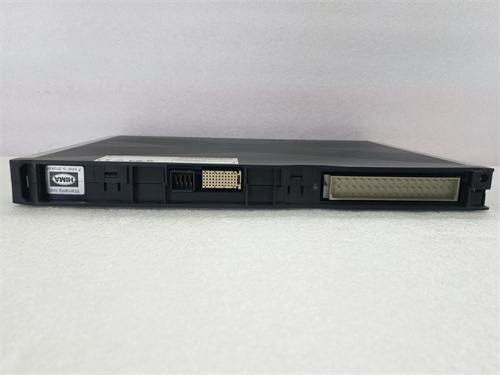

HIMA X-CB00804 — Надежный мост коммуникации для критических систем безопасности
[HIMA X-CB00804](product_link) — высокопроизводительный коммуникационный интерфейсный модуль, разработанный компанией HIMA — глобальным лидером в области функциональной безопасности. Специально предназначен для обеспечения безопасной и высокоскоростной связи между контроллерами HIMA серии X-Series и внешними системами (DCS, SCADA, системы мониторинга), HIMA X-CB00804 соответствует требованиям SIL 3 (IEC 61508/61511) и категории Cat.4, становясь ключевым элементом для интеграции систем в нефтегазовой, химической, энергетической и атомной отраслях.
Описание продукта
[HIMA X-CB00804](product_link) — коммуникационный модуль серии X-CB, специализированный на организации двусторонней безопасной передачи данных между контроллерами HIMA X-Series (например, XH41, XH51) и современными промышленными системами. Продукт HIMA X-CB00804 отличается гибкой архитектурой с поддержкой множества актуальных протоколов и гигабитной сетевой адаптацией, что гарантирует высокую скорость передачи и совместимость с новейшими решениями автоматизации.
HIMA X-CB00804 оснащает два независимых гигабитных Ethernet-порта и один порт PROFIBUS DP, поддерживая протоколы PROFINET IO IRT, Ethernet/IP CIP Safety, MODBUS TCP, OPC UA TSN и PROFIBUS DP V2. Это позволяет модулю выступать в роли универсального интерфейса: он может одновременно обмениваться данными с системой DCS Siemens PCS 7 через PROFINET IO и с SCADA-системой через OPC UA TSN. Особенно ценна функция безопасной передачи данных HIMA X-CB00804 — все протоколы поддерживают механизмы шифрования и проверки целостности пакетов, предотвращая несанкционированное вмешательство и искажение информации.
Модуль HIMA X-CB00804 имеет встроенную расширенную диагностику: он контролирует состояние сетевых соединений, качество сигнала, ошибки передачи данных и автоматически переключается на резервный канал при сбое основного (режим redundancy 1:1). Конструкция модуля оптимизирована для интеграции в системы X-Series: компактный дизайн для монтажа в модульные рамы HIMA X-RACK, класс защиты IP20, широкий диапазон рабочих температур (-40 °C до +75 °C) и поддержка горячей замены (hot swap). Интеграция с контроллерами осуществляется через внутреннюю высокоскоростную шину X-Bus, а настройка протоколов и диагностики — через ПО HIMA Planar 6.
Технические параметры
-
Бренд: HIMA
-
Модель: HIMA X-CB00804
-
Тип устройства: Коммуникационный интерфейсный модуль (SIS)
-
Уровень безопасности: SIL 3 (IEC 61508/61511), Cat.4, AK 1–6
-
Сетевые интерфейсы: 2 x Ethernet (10/100/1000 Мбит/с), 1 x PROFIBUS DP
-
Поддерживаемые протоколы: PROFINET IO IRT, Ethernet/IP CIP Safety, MODBUS TCP, OPC UA TSN, PROFIBUS DP V2
-
Механизмы безопасности: Шифрование TLS 1.3, проверка целостности данных (CRC32)
-
Режим резервирования: 1:1 (автоматическое переключение на резервный канал)
-
Скорость передачи: До 1 Гбит/с (Ethernet), до 12 Мбит/с (PROFIBUS DP)
-
Диагностика: Состояние каналов, ошибки передачи, качество сигнала, сбой протокола
-
Питание: 24 ВДС (от шины рамы HIMA X-RACK)
-
Потребление тока: ≤350 мА (на номинальной нагрузке)
-
Класс защиты: IP20
-
Рабочая температура: -40 °C до +75 °C
-
Температура хранения: -55 °C до +85 °C
-
Тип монтажа: В модульные рамы HIMA X-RACK (1 слот)
-
Вес: 0.4 кг
-
Совместимость: Контроллеры HIMA XH41/XH51; системы Siemens PCS 7, ABB 800xA, Emerson DeltaV
-
Сертификации: CE, UL, CSA, IECEx, ATEX (Zone 1/21, Zone 2/22), ISO 9001, NQA-1
Преимущества и особенности
-
Безопасная коммуникация: SIL 3 и шифрование TLS 1.3 для защиты данных.
-
Многофункциональность: Поддержка актуальных протоколов и гигабитных интерфейсов.
-
Резервирование: Автоматическое переключение на резервный канал (1:1).
-
Высокая скорость: Гибкая передача данных для синхронных систем в реальном времени.
-
Экстремальная надежность: Широкий температурный диапазон и тройная защита от ЭМП.
-
Простота обслуживания: Горячая замена и интеграция с ПО HIMA Planar 6.
Области применения и примеры использования
Атомная энергетика: На атомных электростанциях HIMA X-CB00804 обеспечивает связь между контроллерами защиты реактора HIMA XH51 и системой управления основным оборудованием ABB 800xA — через Ethernet/IP CIP Safety передаются безопасные сигналы о состоянии реактора, а через OPC UA TSN — данные для SCADA-системы мониторинга. Режим резервирования гарантирует непрерывность связи даже при сбое одного сетевого канала.
Нефтегазовая промышленность: На трансконтинентальных трубопроводах HIMA X-CB00804 связывает распределенные контроллеры HIMA XH41 с центральной системой DCS Siemens PCS 7 через PROFINET IO IRT — модуль транслирует данные о давлении, температуре и утечках газа с скоростью 1 Гбит/с, обеспечивая синхронное срабатывание аварийных клапанов по всему трубопроводу.
Химическая промышленность: В крупных нефтехимических комплексах HIMA X-CB00804 выступает в роли интерфейса между системой SIS HIMA X-Series и системой мониторинга энергопотребления — через MODBUS TCP передаются данные о нагрузке на электродвигатели, а через PROFIBUS DP — сигналы к устройствуам регулирования давления. Шифрование TLS 1.3 защищает данные от несанкционированного доступа.
Крупная инфраструктура: На терминалах для хранения liquefied natural gas (LNG) HIMA X-CB00804 обеспечивает связь между контроллерами защиты резервуаров HIMA XH51 и системой пожаротушения Emerson DeltaV — через OPC UA TSN передаются данные о температуре LNG и состоянии спринклерных систем, гарантируя мгновенное реагирование на опасные ситуации.
Сравнение с конкурентами
|
Параметр
|
**HIMA X-CB00804**
|
Конкурентный продукт (Emerson DeltaV SIS Comm Module)
|
Преимущество HIMA
|
|---|---|---|---|
|
Уровень безопасности
|
SIL 3, Cat.4
|
SIL 3 (ограниченный набор протоколов)
|
SIL 3 для всех поддерживаемых протоколов
|
|
Сетевые интерфейсы
|
2 x Гигабит Ethernet + 1 x PROFIBUS
|
1 x Гигабит Ethernet + 1 x RS485
|
Больше интерфейсов и поддержка PROFIBUS
|
|
Поддерживаемые протоколы
|
PROFINET/OPC UA TSN/Ethernet/IP
|
MODBUS TCP/Ethernet/IP
|
Совместимость с современными протоколами TSN
|
|
Режим резервирования
|
Автоматический 1:1
|
Ручной переключение
|
Непрерывность связи без ручного вмешательства
|
|
Шифрование
|
TLS 1.3
|
TLS 1.2
|
Более высокий уровень защиты данных
|
|
Рабочая температура
|
-40 °C до +75 °C
|
-20 °C до +65 °C
|
Надежность в экстремальных условиях
|
Рекомендации по выбору и мерам предосторожности
Рекомендации по выбору
Выбирайте HIMA X-CB00804, если вам нужен универсальный и безопасный коммуникационный модуль SIL 3 для интеграции контроллеров HIMA X-Series с современными системами DCS/SCADA. Идеально подходит для атомной энергетики, нефтегазовой и химической отраслей. При выборе учитывайте требуемые протоколы и необходимость резервирования каналов.
Меры предосторожности
-
При монтаже HIMA X-CB00804 используйте щитанные сетевые кабели Cat.6A для Ethernet и сертифицированные кабели для PROFIBUS DP — обеспечивает защиту от ЭМП.
-
Настройте механизмы шифрования (TLS 1.3) и авторизацию в ПО HIMA Planar 6 — предотвращает несанкционированный доступ.
-
Конфигурируйте режим резервирования для критических каналов — гарантирует непрерывность связи при сбое.
-
Регулярно проверяйте диагностику модуля: состояние каналов, ошибки передачи и обновляйте прошивку до последней версии.
-
При горячей замене убедитесь, что резервный канал активен, чтобы избежать прерывания связи.
Обслуживание
Проводите плановое обслуживание каждые 48 месяцев: проверяйте контакты, кабели и настройки протоколов. При замене используйте только оригинальный HIMA X-CB00804 — неоригинальные аналоги не гарантируют SIL 3 и безопасность передачи данных.
[HIMA X-CB00804](product_link) — современный коммуникационный модуль, который устанавливает новые стандарты безопасной интеграции систем SIS с промышленной автоматизацией. Благодаря поддержке актуальных протоколов, резервированию и шифрованию, он становится неотъемлемым для проектов, где важна надежность и безопасность передачи данных.
