Описание
Описание продукта

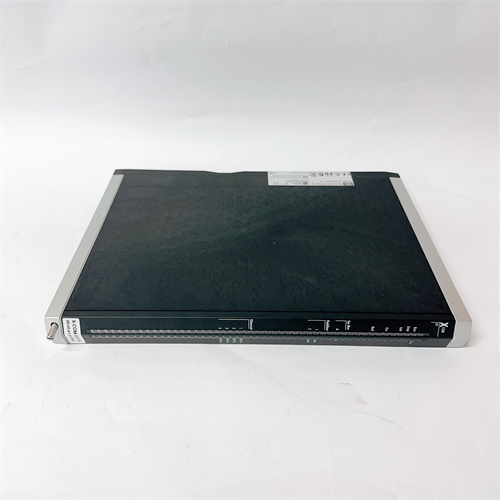

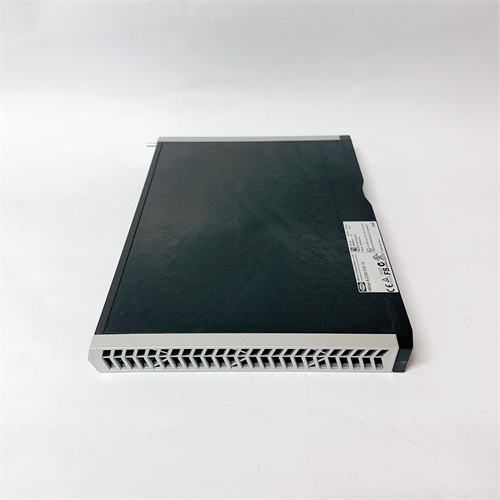

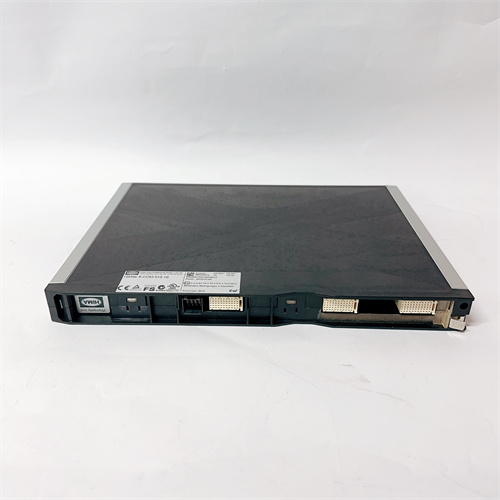

HIMA X-COM01 — это специализированный модуль коммуникации для систем безопасности класса SIL 3, разработанный компанией HIMA для интеграции контроллеров безопасности HIMax/HIMatrix с верхнеуровневыми системами SCADA, ПЛК и облачными платформами. Модуль предназначен для надежного обмена безопасностными и диагностическими данными между компонентами системы, обеспечивая высокую скорость передачи и защиту от потерь данных в критически важных промышленных процессах. HIMA X-COM01 отличается поддержкой множества промышленных протоколов, двойной резервируемой архитектурой и сертификацией по международным стандартам безопасности, что делает его идеальным решением для нефтегазовых комплексов, химических заводов и энергетических станций. Благодаря простоте конфигурации и совместимости с программным обеспечением HIMA Safety Workbench HIMA X-COM01 легко интегрируется в существующие системы, сокращая время на модернизацию и минимизируя простои производства. Кроме того, HIMA X-COM01 поддерживает функции шифрования данных и онлайн-диагностики, что позволяет операторам контролировать состояние коммуникационного канала и предотвращать несанкционированный доступ к безопасностным данным.
Технические параметры
- Функциональные возможности:
- Поддержка промышленных протоколов: Modbus TCP/IP, OPC UA, Ethernet/IP, PROFINET IO
- Архитектура: двойной резервируемый канал коммуникации с автоматическим переключением
- Скорость передачи данных: до 1 Gbit/s (Ethernet)
- Поддержка шифрования данных (SSL/TLS) для защиты безопасностных информации
- Диагностика коммуникационных каналов в режиме реального времени
- Интерфейсы коммуникации:
- 2 порта Ethernet (10/100/1000 Mbit/s) для резервируемой связи
- Встроенный интерфейс для интеграции с контроллерами HIMA HIMax/HIMatrix
- Локальный порт для конфигурации через Safety Workbench
- Рабочие условия:
- Температурный диапазон работы: -40 °C до +70 °C
- Влажность: до 95% без конденсации (диапазон 5 °C – 40 °C)
- Устойчивость к вибрациям: по стандарту IEC 60068-2-6 (10–500 Гц, 2g)
- Защита от электромагнитных помех: по IEC 61000-4 (уровень 3)
- Сертификация: SIL 3 по IEC 61508, ATEX для работы в взрывоопасных зонах (II 2G Ex ib IIC T4 Gb)
- Питание и защита:
- Операционное напряжение: 24 V DC (±20%)
- Потребляемая мощность: не более 10 Вт
- Защита от короткого замыкания, перегрузки и обратной полярности
- Время переключения между резервируемыми каналами: ≤ 10 мс
- Монтаж и размеры:
- Стандартный монтаж на DIN-рейку (35 мм)
- Размеры: 100×80×60 мм, вес: около 0.5 кг
- Защита от пыли и влаги: IP20
Преимущества и особенности
- Резервируемая коммуникация: HIMA X-COM01 имеет двойной Ethernet-порт с автоматическим переключением, что исключает потерю связи между контроллерами безопасности и системами SCADA при отказе одного канала, гарантируя непрерывность мониторинга критически важных процессов
- Многопротокольная поддержка: Поддержка Modbus TCP/IP, OPC UA, Ethernet/IP и PROFINET IO позволяет интегрировать HIMA X-COM01 с практически любым оборудованием промышленной автоматизации, не требуя дополнительных адаптеров или конвертеров протоколов
- Высокий класс безопасности: Сертификация SIL 3 и соответствие требованиям ATEX делают HIMA X-COM01 подходящим для использования в взрывоопасных зонах и на объектах с максимальными требованиями к надежности и безопасности данных
- Шифрование данных: Встроенная поддержка SSL/TLS шифрования защищает безопасностные данные от несанкционированного доступа и манипуляций, что критично для объектов с высоким уровнем риска
- Простота конфигурации: Интеграция с программным обеспечением HIMA Safety Workbench позволяет быстро настроить протоколы и параметры коммуникации, а также диагностировать неисправности каналов без привлечения высококвалифицированных специалистов
Области применения и практические примеры
Области применения
HIMA X-COM01 широко используется в нефтегазовых промыслах и перерабатывающих заводах, химических предприятиях, атомных и тепловых электростанциях, а также в системах управления транспортом (метро, железные дороги). Модуль применяется для организации связи между системами безопасности HIMA и верхнеуровневыми платформами SCADA, обеспечивая передачу безопасностных сигналов и диагностических данных.
Практические примеры
- Нефтегазовая платформа: HIMA X-COM01 интегрирован в систему безопасности платформы, обеспечивая связь между контроллерами HIMax и системой SCADA. Резервируемый Ethernet-порт гарантирует, что даже при отказе одного коммуникационного канала, операторы на берегу могут получать данные о давлении в трубопроводах и уровне нефти в резервуарах, предотвращая утечки и аварии.
- Химический завод: Модуль используется для связи между системой безопасности HIMatrix и системой управления производством (MES). HIMA X-COM01 передаёт данные о концентрации опасных газов и температуре в реакторах, позволяя операторам своевременно реагировать на отклонения параметров и предотвращать взрывы или выбросы токсичных веществ.
- Тепловая электростанция: HIMA X-COM01 обеспечивает связь между контроллерами безопасности котельного цеха и системой SCADA. Благодаря поддержке OPC UA протокола, данные о давлении и температуре пара передаются в реальном времени, что позволяет операторам оптимизировать работу турбин и предотвращать их повреждение.
Сравнение с конкурентами
- Сравнение с Siemens SCALANCE XF204-2: Коммутатор Siemens также поддерживает резервируемую коммуникацию, но HIMA X-COM01 имеет сертификацию SIL 3 и поддержку шифрования данных, что делает его предпочтительным для систем безопасности критически важных объектов.
- Сравнение с Allen-Bradley 1756-EN2T: Модуль Allen-Bradley поддерживает множество протоколов, но HIMA X-COM01 отличается более компактным дизайном, низким энергопотреблением и лучшей совместимостью с системами безопасности HIMA.
Рекомендации по выбору
- Требования к безопасности: Если ваш объект относится к критически важным процессам и требует сертификации SIL 3, HIMA X-COM01 является идеальным выбором благодаря соответствию международным стандартам и поддержке шифрования данных.
- Совместимость с системами: При использовании контроллеров HIMA HIMax или HIMatrix HIMA X-COM01 обеспечивает полную интеграцию без дополнительных настроек, что сокращает время на внедрение системы коммуникации.
- Необходимость резервиации: Если вам требуется максимальная надежность связи между системами безопасности и SCADA, HIMA X-COM01 с двойной резервируемой архитектурой гарантирует непрерывность передачи данных.
- Условия эксплуатации: Модуль подходит для работы в экстремальных температурах (-40 °C до +70 °C) и взрывоопасных зонах, что актуально для нефтегазовых и химических предприятий.
Предостережения и рекомендации по эксплуатации
- Монтаж: Монтируйте HIMA X-COM01 на DIN-рейку в защищенном от пыли и влаги шкафу, избегайте установки вблизи источников сильных электромагнитных помех (индукционные нагреватели, высоковольтные кабели).
- Подключение: Перед подключением убедитесь в отключении питания системы, соблюдайте правильную схему подключения Ethernet-кабелей и питания, не превышайте максимальную длину кабельных линий.
- Настройка: Используйте только официальное программное обеспечение HIMA Safety Workbench для конфигурации протоколов и параметров шифрования, не изменяйте стандартные настройки без согласования с квалифицированным специалистом.
- Обслуживание: Регулярно проверяйте состояние Ethernet-портов и кабелей, проводите диагностику каналов через Safety Workbench, обновляйте firmware до последней версии для улучшения безопасности и производительности.
- Хранение: При длительном хранении перед эксплуатацией храните HIMA X-COM01 в сухом помещении с температурой от -20 °C до +50 °C, в оригинальной упаковке, защищенном от механических повреждений.
