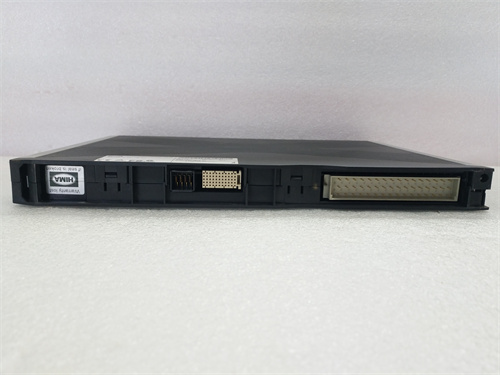

HIMA X-DI3201 — Надежный сбор цифровых сигналов для систем SIS X-Series
[HIMA X-DI3201](product_link) — высокоплотный цифровой входной модуль, разработанный компанией HIMA — глобальным лидером в области функциональной безопасности. Специально предназначен для сбора цифровых сигналов от сенсоров и датчиков в системах безопасности (SIS) серии X-Series, HIMA X-DI3201 соответствует требованиям SIL 3 (IEC 61508/61511) и категории Cat.4, становясь ключевым элементом для крупных проектов в нефтегазовой, химической и энергетической отраслях.
Описание продукта
[HIMA X-DI3201](product_link) — цифровой входной модуль серии X-DI, специализированный на высокоплотном размещении входных каналов и безопасном сборе сигналов от датчиков положения, пределов, кнопок управления и сигнальных устройств. Продукт HIMA X-DI3201 отличается уникальной архитектурой с 32 независимыми изолированными каналами и двойным контролем каждого сигнала, что гарантирует отсутствие взаимного влияния между каналами и высокую достоверность собранных данных.
HIMA X-DI3201 поддерживает два режима работы каждого канала: «нормально закрыто» (NC) и «нормально открыто» (NO), настраиваемые через ПО HIMA Planar 6 — гибкая адаптация к различным типам сенсоров. Каждый канал оснащен встроенной защитой от электростатического разряда (ESD) и импульсных помех, а также функцией детектирования обрыва кабеля и короткого замыкания. Особенно ценна функция параллельной обработки сигналов HIMA X-DI3201 — модуль собирает данные со всех 32 каналов одновременно, обеспечивая минимальное время отклика ≤1 мс, критическое для синхронного срабатывания защитных систем.
Модуль HIMA X-DI3201 полностью интегрируется с процессорами HIMA X-CPU01 через высокоскоростную шину X-Bus, автоматически транслируя собранные данные и информацию о диагностике в контроллер. Конструкция модуля оптимизирована для системы X-Series: компактный дизайн (1 слот в раме X-RACK) с высокой плотностью каналов (32 на слот), класс защиты IP20, широкий диапазон рабочих температур (-40 °C до +75 °C) и поддержка горячей замены (hot swap). Легкая настройка через ПО HIMA Planar 6 позволяет быстро конфигурировать режимы каналов и параметры диагностики без необходимости специализированного оборудования.
Технические параметры
-
Бренд: HIMA
-
Модель: HIMA X-DI3201
-
Тип устройства: Безопасный цифровой входной модуль (DI, SIS)
-
Уровень безопасности: SIL 3 (IEC 61508/61511), Cat.4, AK 1–6
-
Количество каналов: 32 независимых цифровых входов
-
Тип сигнала: Духполярный (NC/NO), настраиваемый по каналу
-
Номинальное напряжение: 24 ВДС (постоянное)
-
Ток потребления на канал: ≤10 мА
-
Время отклика: ≤1 мс (для всех каналов)
-
Защита: ESD (±25 кВ), импульсные помехи (±2 кВ), обрыв кабеля, короткое замыкание
-
Изоляция: Электромагнитная (между каналами — 500 ВАК, между модулем и шиной — 1 кВАК)
-
Диагностика: Канальная (обрыв, замыкание, сбой канала), общий статус модуля
-
Интерфейс с контроллером: Шина X-Bus (скорость до 10 Гбит/с)
-
Питание: 24 ВДС (от шины рамы HIMA X-RACK)
-
Потребление тока: ≤500 мА (на номинальной нагрузке всех каналов)
-
Класс защиты: IP20
-
Рабочая температура: -40 °C до +75 °C
-
Температура хранения: -55 °C до +85 °C
-
Тип монтажа: В модульные рамы HIMA X-RACK (1 слот)
-
Вес: 0.35 кг
-
Совместимость: Контроллеры HIMA XH41/XH51; процессоры X-CPU01; рамы X-RACK
-
Сертификации: CE, UL, CSA, IECEx, ATEX (Zone 1/21, Zone 2/22), ISO 9001, NQA-1, GOST Р
Преимущества и особенности
-
Высокая плотность каналов: 32 входа на 1 слот, экономия пространства в шкафу.
-
Максимальная безопасность: HIMA X-DI3201 соответствует SIL 3 для всех каналов.
-
Сверхбыстрое отклик: ≤1 мс, синхронная обработка всех сигналов.
-
Независимая защита каналов: Изоляция и защита от ESD/импульсов для каждого входа.
-
Гибкость: Настраиваемые режимы NC/NO по каждому каналу.
-
Легкая интеграция: Автоматическое определение контроллером через шину X-Bus.
-
Простота обслуживания: Горячая замена и расширенная канальная диагностика.
Области применения и примеры использования
Нефтегазовая промышленность: На крупных газоперекачивающих комплексах HIMA X-DI3201 собирает сигналы от 32 датчиков положения аварийных клапанов — через шину X-Bus данные поступают в процессор X-CPU01, который проверяет синхронность закрытия клапанов при аварии. Высокая плотность каналов позволяет монтировать меньше модулей, экономя пространство в шкафу на удаленных объектах.
Химическая промышленность: В нефтехимических заводах HIMA X-DI3201 снимает сигналы от датчиков пределов уровня реагентов в 32 резервуарах — при достижении критического уровня модуль мгновенно транслирует сигнал в контроллер, который останавливает подачу вещества. Время отклика ≤1 мс предотвращает переполнение резервуаров и выброс химикатов.
Атомная энергетика: На атомных электростанциях HIMA X-DI3201 собирает сигналы от датчиков положения дверных замков защитных зон — 32 канала модуля контролируют доступ к критическим оборудованию, а данные о состоянии замков передаются в систему безопасности через процессор X-CPU01. Сертификация NQA-1 подтверждает соответствие требованиям ядерной безопасности.
Металлургическая промышленность: В сталелитейных заводах HIMA X-DI3201 снимает сигналы от датчиков положения рольгангов и прочих механизмов на линиях прокатки — 32 канала обеспечивают контроль всех ключевых точек линии, а синхронная обработка сигналов позволяет быстро останавливать оборудование при сбое, предотвращая разрушение роликов.
Сравнение с конкурентами
|
Параметр
|
**HIMA X-DI3201**
|
Конкурентный продукт (Siemens SM 321-1BL00)
|
Преимущество HIMA
|
|---|---|---|---|
|
Уровень безопасности
|
SIL 3, Cat.4
|
SIL 2
|
Подходит для критических систем SIS без модификаций
|
|
Количество каналов на слот
|
32
|
16
|
Высокая плотность, экономия слотов в раме
|
|
Время отклика
|
≤1 мс
|
≤5 мс
|
Быстрая реакция для синхронных защитных систем
|
|
Защита каналов
|
ESD ±25 кВ, импульсы ±2 кВ
|
ESD ±15 кВ, импульсы ±1 кВ
|
Высокая устойчивость в сложных индустриальных условиях
|
|
Горячая замена
|
Да
|
Нет
|
Минимизация простоев при обслуживании
|
|
Рабочая температура
|
-40 °C до +75 °C
|
-20 °C до +60 °C
|
Надежность в экстремальных климатических условиях
|
Рекомендации по выбору и мерам предосторожности
Рекомендации по выбору
Выбирайте HIMA X-DI3201, если вам нужен высокоплотный цифровой входной модуль SIL 3 для крупных систем SIS с требованиями к синхронности и экономии пространства. Идеально подходит для нефтегазовой, химической и атомной энергетики. При выборе учитывайте количество сенсоров (до 32 на модуль) и тип сигнала (NC/NO).
Меры предосторожности
-
При подключении HIMA X-DI3201 убедитесь в соответствии напряжения сенсоров 24 ВДС — подключение выше напряжения повреждает модуль.
-
Используйте только щитанные сертифицированные кабели для подключения сенсоров — усиливает защиту от ЭМП и предотвращает обрывы.
-
Настраивайте режимы NC/NO по каждому каналу через ПО HIMA Planar 6, исходя из логики защитной цепи (пассивная/активная безопасность).
-
Регулярно проверяйте данные диагностики модуля в контроллере — своевременное устранение обрывов и замыканий гарантирует работоспособность.
-
При горячей замене сначала деактивируйте модуль в ПО HIMA Planar 6, чтобы избежать ложных сигналов в систему SIS.
Обслуживание
Проводите плановое обслуживание каждые 48 месяцев: проверяйте контакты, кабели и исправность защиты каналов. Калибровка модуля не требуется — стабильность параметров гарантирована на весь срок эксплуатации. При замене используйте только оригинальный HIMA X-DI3201 для сохранения уровня безопасности SIL 3.
[HIMA X-DI3201](product_link) — уникальный цифровой входной модуль, сочетающий в себе высокую плотность каналов, сверхбыстрое отклик и максимальный уровень безопасности. Он становится ключевым элементом для крупных систем SIS, где важна экономия пространства, синхронность и надежность сбора данных.
