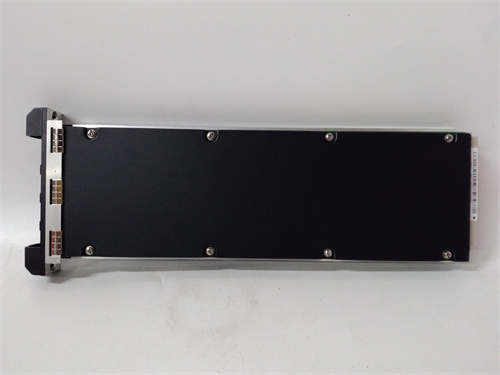

HIMA X-DI3251 — Высоконадежный безопасный цифровой входной модуль X-Series
HIMA X-DI3251 — премиальный цифровой входной модуль, разработанный компанией HIMA — глобальным лидером в области функциональной безопасности, для критических систем безопасности (SIS) серии X-Series. Специально адаптированный для сбора цифровых сигналов в условиях высоких электромагнитных помех и экстремальных температур, HIMA X-DI3251 соответствует требованиям SIL 3 (IEC 61508/61511) и категории Cat.4, становясь эталоном надежности для атомной энергетики, нефтегазовой, химической и металлургической отраслей.
Описание продукта
HIMA X-DI3251 — цифровой входной модуль серии X-DI, специализированный на безопасном сборе сигналов от датчиков положения, пределов, кнопок аварийного управления и устройств защиты. Продукт HIMA X-DI3251 отличается тройной электромагнитной изоляцией (между каналами, модулем и шиной X-Bus, а также между модулем и землей) и уникальной схемой двойного контроля каждого сигнала, что гарантирует абсолютную отсутствие взаимного влияния между каналами и предотвращает ложные срабатывания или неотказную работу системы.
HIMA X-DI3251 оснащает 32 независимых цифровых входов с поддержкой настраиваемых режимов «нормально закрыто» (NC) и «нормально открыто» (NO) по каждому каналу — гибкая адаптация к различным типам сенсоров и логике защитных цепей. Каждый вход защищен от электростатического разряда (ESD ±30 кВ), импульсных помех (±4 кВ) и коротких замыканий, а также оснащен функцией автоматического восстановления после перегрузки. Особенно ценна функция адаптивной фильтрации помех HIMA X-DI3251 — модуль автоматически регулирует параметры фильтрации в зависимости от шумового фона, обеспечивая как высокую скорость отклика (≤0.5 мс), так и стабильность сигналов в сложных индустриальных условиях.
Модуль HIMA X-DI3251 полностью интегрируется с процессорами HIMA X-CPU01 через высокоскоростную шину X-Bus (скорость передачи до 10 Гбит/с), транслируя не только собранные сигналы, но и детальную канальную диагностику (обрыв кабеля, короткое замыкание, выход за допустимые пределы напряжения) в ПО HIMA Planar 6. Конструкция модуля оптимизирована для экстремальных условий: компактный дизайн (1 слот в раме X-RACK), класс защиты IP20, расширенный диапазон рабочих температур (-40 °C до +85 °C) и поддержка горячей замены (hot swap) без остановки системы. Легкая настройка через ПО HIMA Planar 6 позволяет быстро конфигурировать режимы каналов и параметры диагностики, сокращая время запуска проекта.
Технические параметры
- Бренд: HIMA
- Модель: HIMA X-DI3251
- Тип устройства: Безопасный цифровой входной модуль (DI, SIS)
- Уровень безопасности: SIL 3 (IEC 61508/61511), Cat.4, AK 1–6
- Количество каналов: 32 независимых цифровых входов
- Тип сигнала: Духполярный (NC/NO), настраиваемый по каналу
- Номинальное напряжение: 24 ВДС (постоянное)
- Ток потребления на канал: ≤8 мА
- Время отклика: ≤0.5 мс (при минимальной фильтрации)
- Защита: ESD ±30 кВ, импульсные помехи ±4 кВ, короткое замыкание, перегрузка
- Изоляция: Тройная электромагнитная (между каналами — 1 кВАК, модулем/шиной — 2 кВАК)
- Фильтрация: Адаптивный цифровой фильтр (0.1–10 мс)
- Диагностика: Канальная (обрыв, замыкание, сбой канала), общий статус модуля
- Интерфейс с контроллером: Шина X-Bus (скорость до 10 Гбит/с)
- Питание: 24 ВДС (от шины рамы HIMA X-RACK)
- Потребление тока: ≤450 мА (на номинальной нагрузке всех каналов)
- Класс защиты: IP20
- Рабочая температура: -40 °C до +85 °C
- Температура хранения: -55 °C до +90 °C
- Тип монтажа: В модульные рамы HIMA X-RACK (1 слот)
- Вес: 0.4 кг
- Размеры (Д×Ш×В): 150 × 30 × 180 мм
- Совместимость: Контроллеры HIMA XH41/XH51; процессоры X-CPU01; рамы X-RACK
- Сертификации: CE, UL, CSA, IECEx, ATEX (Zone 1/21, Zone 2/22), ISO 9001, NQA-1, GOST Р
Преимущества и особенности
- Максимальная надежность: Тройная изоляция и защита от помех, идеально для сложных условий.
- Высокая безопасность: HIMA X-DI3251 соответствует SIL 3 для всех 32 каналов.
- Сверхбыстрое отклик: ≤0.5 мс, гарантирует своевременное срабатывание защитных систем.
- Адаптивная фильтрация: Автоматическая адаптация к шумовому фону, стабильность сигналов.
- Гибкость: Настраиваемые режимы NC/NO по каждому каналу, совместимость с любыми сенсорами.
- Экстремальная устойчивость: Рабочая температура до +85 °C, защита от сильных ЭМП.
- Простота обслуживания: Горячая замена и расширенная канальная диагностика.
Области применения и примеры использования
- Атомная энергетика: На атомных электростанциях HIMA X-DI3251 собирает сигналы от 32 датчиков положения защитных вентилей и дверных замков критических зон — через шину X-Bus данные поступают в процессор X-CPU01, который контролирует доступ к оборудованию и состояние аварийных систем. Тройная изоляция и сертификация NQA-1 гарантируют соответствие требованиям ядерной безопасности.
- Нефтегазовая промышленность: На морских платформах HIMA X-DI3251 снимает сигналы от датчиков пределов уровня нефти и газа в резервуарах — экстремальная устойчивость к влаге и соли, а также адаптивная фильтрация помех от двигателей и компрессоров, обеспечивают надежную работу в агрессивной среде. Время отклика ≤0.5 мс позволяет быстро активировать системы предотвращения выбросов.
- Химическая промышленность: В нефтехимических заводах HIMA X-DI3251 контролирует сигналы от кнопок аварийного останова на 32 производственных линиях — при нажатии кнопки модуль мгновенно транслирует сигнал в контроллер, который останавливает процесс и активирует системы пожаротушения. Защита от коротких замыканий предотвращает ложные остановки и экономические потери.
- Металлургическая промышленность: В сталелитейных заводах HIMA X-DI3251 собирает сигналы от датчиков положения рольгангов и прочих механизмов на линиях прокатки — расширенный диапазон температур (-40 °C до +85 °C) позволяет эксплуатировать модуль вблизи горячих печей, а высокая защита от ЭМП гарантирует стабильность работы при наличии мощных электродвигателей.
Сравнение с конкурентами
| Параметр | HIMA X-DI3251 | Конкурентный продукт (Emerson DeltaV SIS DI Module) | Преимущество HIMA |
|---|---|---|---|
| Уровень безопасности | SIL 3, Cat.4 | SIL 3 (ограниченная защита от помех) | SIL 3 с расширенной защитой от внешних воздействий |
| Количество каналов на слот | 32 | 16 | Двое больше каналов, экономия слотов в раме |
| Время отклика | ≤0.5 мс | ≤2 мс | Быстрая реакция для критических защитных цепей |
| Защита от помех | ESD ±30 кВ, импульсы ±4 кВ | ESD ±20 кВ, импульсы ±2 кВ | Высокая устойчивость в сложных индустриальных условиях |
| Изоляция | Тройная | Двойная | Абсолютное отсутствие взаимного влияния между каналами |
| Рабочая температура | -40 °C до +85 °C | -20 °C до +70 °C | Надежность в экстремальных температурных условиях |
| Горячая замена | Да (без остановки системы) | Да (с кратковременной остановкой) | Минимизация простоев при обслуживании |
Рекомендации по выбору и мерам предосторожности
Рекомендации по выбору
Выбирайте HIMA X-DI3251, если вам нужен цифровой входной модуль SIL 3 с максимальной надежностью, защитой от помех и экстремальной устойчивостью для критических систем SIS. Идеально подходит для атомной энергетики, нефтегазовой, химической и металлургической отраслей. При выборе учитывайте количество сенсоров (до 32 на модуль), тип сигнала (NC/NO) и условия эксплуатации (температура, уровень ЭМП).
Меры предосторожности
- При подключении HIMA X-DI3251 убедитесь в соответствии напряжения сенсоров 24 ВДС — подключение выше напряжения повреждает модуль.
- Используйте только щитанные сертифицированные кабели категории Cat.5e или выше для подключения сенсоров — усиливает защиту от ЭМП и предотвращает обрывы.
- Настраивайте адаптивный фильтр через ПО HIMA Planar 6: для быстрых процессов используйте минимальное время фильтрации (0.1 мс), для стабильных процессов — увеличьте до 10 мс.
- Регулярно проверяйте данные диагностики модуля в контроллере — своевременное устранение обрывов кабелей, коротких замыканий и неисправностей сенсоров гарантирует работоспособность системы.
- При горячей замене сначала деактивируйте модуль в ПО HIMA Planar 6, чтобы избежать ложных сигналов в систему SIS, и убедитесь в отсутствии напряжения на разъемах.
Обслуживание и экология
- Проводите плановое обслуживание каждые 48 месяцев: проверяйте состояние контактов, кабели и исправность защиты каналов. Калибровка модуля не требуется — стабильность параметров гарантирована на весь срок эксплуатации.
- При замене используйте только оригинальный HIMA X-DI3251 — сертифицированный компонент гарантирует соответствие SIL 3 и безопасность системы.
- Обучите персонал работе с ПО HIMA Planar 6 и процедурами диагностики — специалисты должны владеть методами интерпретации данных диагностики и горячей замены.
- При утилизации модуля соблюдайте международные экологические нормы (RoHS, WEEE) — разделяйте металлические компоненты, электронику и пластик для отдельной переработки.
HIMA X-DI3251 — флагманский цифровой входной модуль, который устанавливает новые стандарты надежности, безопасности и устойчивости для систем SIS. Благодаря тройной изоляции, адаптивной фильтрации и экстремальной устойчивости, он становится неотъемлемым компонентом для проектов, где цена ошибки измеряется человеческой безопасностью и сохранением оборудования.
- X-DI3251
