Сначала представляю вам модуль цифровых входов для систем безопасности (SIS) — HIMA Z7116; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от HIMA (специалист в области промышленной безопасности) относится к серии компонентов для контроллеров HIMA HIMax/HIMatrix, предназначенной для приёма дискретных сигналов от аварийных кнопок, датчиков безопасности и устройств аварийного останова — используется в нефтегазовой, химической, фармацевтической промышленности и на объектов с высоким риском взрыва, где системные отказы могут привести к катастрофам.
Описание продукта

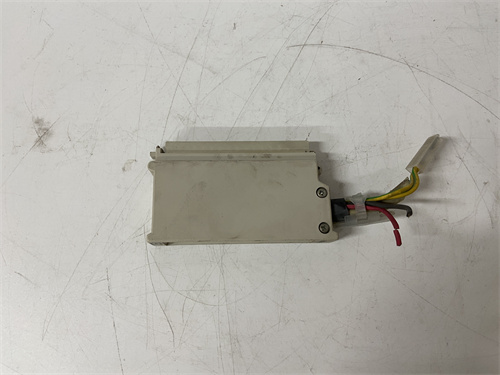

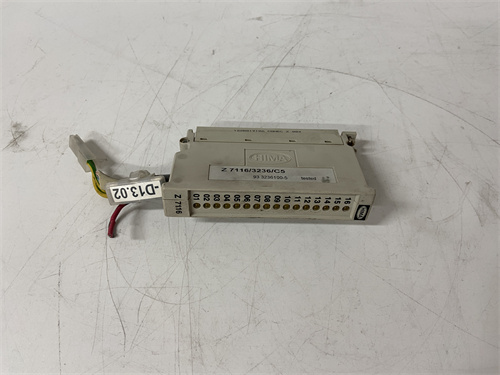

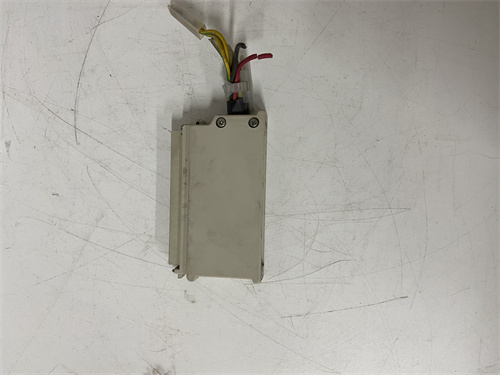

HIMA Z7116 — это 16-канальный модуль цифровых входов (DI) с двойной структурой изоляции и сертификацией SIL 3 (IEC 61508), разработанный для обработки сигналов типа “сухой контакт” (dry contact) и активных сигналов 24 В DC. Модуль HIMA Z7116 отличается максимальной надежностью и безопасностью — он реализует принцип “разделения каналов” (channel separation), где каждый вход физически и электрически изолирован от других (изоляция 500 В AC между каналами), что предотвращает распространение неисправностей и искровых разрядов (критично для опасных зон ATEX Zone 1/2).
Благодаря модульной конструкции для шасси HIMA HIMax/HIMatrix HIMA Z7116 легко интегрируется в существующие системы безопасности и совместим с другими компонентами HIMA (например, контроллеры HIMA HIMax H41q, модули цифровых выходов HIMA Z7216, операторные панели HIMA HMI, программное обеспечение HIMA Planar Safety Manager) — это упрощает сборку комплексных схем SIS, где контроллер принимает сигналы о нештатных ситуациях (например, превышение давления, температура выше критического уровня) и активирует аварийные действия. Особенно важно отметить, что HIMA Z7116 поддерживает функцию “диагностики в реальном времени с само проверкой” — модуль автоматически проверяет состояние каждого канала (цельность кабеля, исправность контактов) и внутренние компоненты (логические элементы) каждые 100 мс, и при обнаружении дефекта мгновенно сигнализирует контроллеру, не давая возможности пропустить опасную ситуацию.
Также HIMA Z7116 оснащён защитой от электромагнитных помех класса EN 61000-6-2 (наивысший класс для промышленной среды) и устойчивостью к вибрациям/ударным нагрузкам (IEC 60068-2-6/2-27), что позволяет использовать его в цехах с агрессивными условиями (например, нефтегазовые компрессорные станции с вибрациями или химические реакторные залы с пылью). Все эти особенности делают HIMA Z7116 ключевым элементом для систем безопасности — он гарантирует, что сигналы аварии не пропускаются и не искажаются, что критично для защиты персонала, оборудования и окружающей среды.
Параметры продукта
- Производитель: HIMA
- Модель: Z7116
- Тип модуля: 16-канальный модуль цифровых входов (DI) для систем безопасности HIMA HIMax/HIMatrix
- Характеристики каналов:
- Количество каналов: 16 (индивидуально изолированные)
- Поддерживаемые сигналы: Сухой контакт (dry contact), активный сигнал 24 В DC (18–30 В DC)
- Время отклика: ≤1 мс (на изменение состояния сигнала)
- Уровень срабатывания (24 В DC): ≥18 В DC (логическое “1”), ≤5 В DC (логическое “0”)
- Тип изоляции: Двойная электрическая изоляция (500 В AC между каналами, 1500 В AC между зонами опасности/безопасности)
- Защитные функции:
- Защита от короткого замыкания: Токовое ограничение ≤10 мА на канал
- Защита от обратной полярности: Диодная защита для активных сигналов
- Защита от ЭМП: EN 61000-6-2 (класс 3)
- Самодиагностика: Проверка каналов и внутренних компонентов каждые 100 мс
- Электрические параметры:
- Напряжение питания: 24 В DC (от шасси HIMA HIMax/HIMatrix), допустимый диапазон 21.6–26.4 В DC
- Потребление тока: ≤200 мА (при всех каналах активных)
- Операционные параметры:
- Температурный диапазон эксплуатации: -20 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в шасси)
- Устойчивость к вибрации: IEC 60068-2-6 (10–500 Гц, амплитуда 0.15 мм)
- Устойчивость к ударам: IEC 60068-2-27 (1000 Г, 1 мс)
- Сертификации: CE, ATEX Zone 1/2, IECEx Zone 1/2, SIL 3 (IEC 61508), UL 61010
- ПО для конфигурации: HIMA Planar Safety Manager (версии 5.0 и выше)
Преимущества и особенности
- Сертификация SIL 3 и двойная изоляция: Максимальный уровень безопасности SIL 3 и изоляция 500 В AC между каналами делают HIMA Z7116 подходящим для критических систем — например, в нефтегазовых рефериниях он обрабатывает сигналы от аварийных кнопок остановки компрессоров, где отказ модуля может привести к взрыву.
- Самодиагностика в реальном времени: Проверка каждые 100 мс позволяет быстро выявлять дефекты — при разрыве кабеля к датчику давления HIMA Z7116 сигнализирует об ошибке за <1 мс, и контроллер активирует резервный датчик, не останавливая процесс.
- Устойчивость к ЭМП и агрессивным условиям: Защита EN 61000-6-2 и устойчивость к вибрациям гарантируют работу в цехах с сильными помехами (например, химические цеха с электродвигателями) — сигналы не искажаются, и модуль не даёт ложных аварий.
- Легкая интеграция с HIMA системами: Автоматическое распознавание контроллерами HIMax/HIMatrix и поддержка ПО Planar Safety Manager упрощают настройку — инженеры конфигурируют каналы (тип сигнала, задержка срабатывания) через графический интерфейс, не требуя написания низкоуровневого кода.
- Совместимость с опасными зонами: Сертификации ATEX/IECEx Zone 1/2 позволяют использовать HIMA Z7116 на объектах с риском взрыва (например, добычные площадки газа) — изоляция предотвращает искровые разряды, а ограниченное энергопотребление не поддерживает горение газов.
Случаи применения в отраслях
- Нефтегазовая отрасль (реферинии): В нефтегазовых рефериниях HIMA Z7116 обрабатывает сигналы от датчиков уровня нефти в резервуарах (ATEX Zone 1). При превышении уровня >90% датчик закрывает сухой контакт, и HIMA Z7116 передает сигнал в контроллер HIMA HIMax — контроллер активирует аварийное закрытие клапана подачи нефти, предотвращая переполнение и утечку.
- Химическая промышленность (реакторные цеха): В цехах по производству хлора HIMA Z7116 принимает сигналы от аварийных кнопок оператора и датчиков температуры реактора (24 В DC). При температуре >80 °C или нажатии кнопки аварийного останова модуль передаёт сигнал за ≤1 мс — контроллер останавливает подачу реагентов и активирует систему нейтрализации, предотвращая выброс токсичных газов.
- Фармацевтическая промышленность (стерилизация): В линиях стерилизации лекарств HIMA Z7116 обрабатывает сигналы от датчиков давления в автоклавах (dry contact). При падении давления <1 атм модуль сигнализирует контроллеру — контроллер останавливает стерилизацию и подаёт алерт оператору, предотвращая брак препаратов и нарушение стандартов GMP.
- Газовая промышленность (компрессорные станции): На компрессорных станциях газа HIMA Z7116 принимает сигналы от датчиков вибрации компрессоров (24 В DC). При вибрации >100 мкм модуль передаёт сигнал в контроллер — контроллер снижает скорость компрессора или останавливает его, предотвращая разрушение шпинделя и утечку газа.
Сравнение с конкурентами
Сравним HIMA Z7116 с аналогичным модулем цифровых входов Siemens 3RK3122-1BB00 (для систем SIS Siemens S7-1500F):
| Параметр | HIMA Z7116 | Siemens 3RK3122-1BB00 |
|---|---|---|
| Количество каналов | 16 | 8 |
| Сертификация SIL | SIL 3 | SIL 2 |
| Изоляция между каналами | 500 В AC | 250 В AC |
| Время отклика | ≤1 мс | ≤5 мс |
| Самодиагностика | Каждые 100 мс | Каждые 1000 мс |
| Совместимость | HIMA HIMax/HIMatrix | Siemens S7-1500F/PCS 7 F |
Как видно из таблицы, HIMA Z7116 имеет преимущество в плане большего количества каналов, сертификации SIL 3, более высокой изоляции, быстрого отклика и частой самодиагностики — это делает его предпочтительным для критических систем безопасности (нефтегаз, химия), где требуется максимальная надежность. Siemens модель подходит для менее рискованных объектов, но уступает по ключевым параметрам безопасности.
Рекомендации по выбору
При выборе HIMA Z7116 учитывайте следующие факторы:
- Тип системы SIS: Если у вас есть контроллер HIMA HIMax или HIMatrix, HIMA Z7116 обеспечит полную интеграцию и соответствие SIL 3; для Siemens S7-1500F или ABB AC 800SA выбирайте модули соответствующего бренда.
- Критичность объекта: Для зон ATEX Zone 1/2 или процессов с высоким риском (например, производство легковоспламеняющих веществ) сертификация SIL 3 и изоляция 500 В AC HIMA Z7116 обязательны; для безопасных зон (Zone 22) можно использовать модули SIL 2.
- Требуемое количество каналов: Если вам нужно обработать 16 сигналов (например, 8 аварийных кнопок + 8 датчиков), HIMA Z7116 оптимальный выбор; для большего количества каналов используйте несколько модулей или модель HIMA Z7132 (32 канала).
- Условия эксплуатации: Для цехах с сильными ЭМП или вибрациями (нефтегазовые компрессоры) устойчивость HIMA Z7116 к помехам подходит лучше, чем модули с низкой защитой — предотвращает ложные аварии.
Меры предосторожности
- Установка: Монтируйте HIMA Z7116 только в шасси HIMA HIMax/HIMatrix, следуя руководству HIMA — обеспечьте достаточное пространство для вентиляции (≥10 мм с каждой стороны) и远离 нагревающихся компонентов (>60 °C). Отключите питание системы перед монтажем.
- Подключение сигналов: Для сухих контактов используйте кабели с сечением ≥0.5 мм², для активных сигналов — ≥0.75 мм². Соблюдайте полярность при подключении 24 В DC и заземлите экранированные кабели только с стороны безопасной зоны.
- Проверка изоляции: Перед запуском проверьте уровень изоляции каждого канала с помощью мультиметра — он должен быть ≥100 МОм. Низкая изоляция (например, <50 МОм) может привести к нарушению SIL 3 и опасным ситуациям.
- Тестирование системы: Регулярно тестируйте работу модуля через HIMA Planar Safety Manager — имитируйте аварийные сигналы (разрыв кабеля, короткое замыкание) и убедитесь, что контроллер корректно реагирует. Тестирование проводите раз в 6 месяцев (согласно требованиям SIL 3).
- Хранение: Перед установкой храните HIMA Z7116 в антистатической упаковке, защищенной от влаги и пыли, при температуре -30 °C до +70 °C. Не храните вблизи магнитных полей или агрессивных химикатов — это может повредить изоляционные компоненты.
