Сначала представляю вам критически важный компонент для систем безопасности промышленных процессов — HIMA Z7138; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль входных сигналов от HIMA относится к серии Safety-related Controllers (системы безопасности), предназначенной для защиты персонала, оборудования и окружающей среды в отраслях с высоким риском (например, нефтегазовая, химическая, энергетика).
Описание продукта

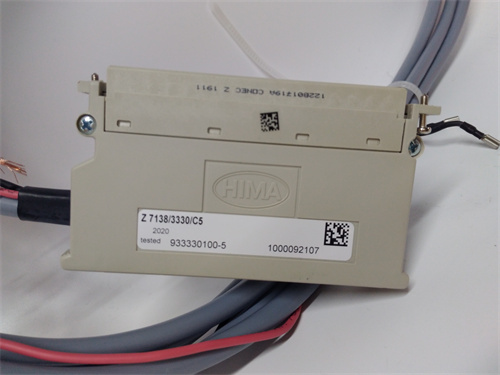

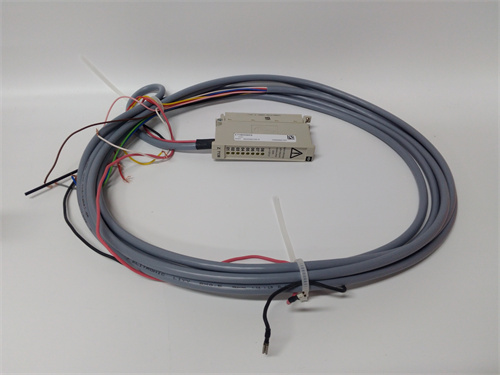

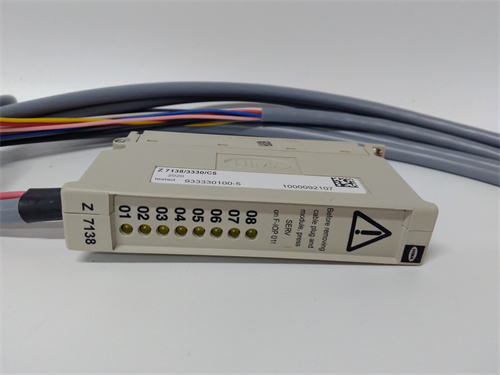

HIMA Z7138 — это цифровой входной модуль категории безопасности (SIL 3 по стандарту IEC 61508), разработанный для приема дискретных сигналов от датчиков безопасности (например, аварийных кнопок, датчиков открытия дверей, датчиков перегрузки) и передачи их в контроллер безопасности HIMA (например, HIMax, HIMatrix). Модуль HIMA Z7138 имеет дублированную конструкцию (redundant design), что исключает одиночные точки отказа — даже при сбое одного канала или компонента электроники, второй резервный канал продолжает работать, поддерживая непрерывность защиты. Благодаря компактному дизайну на шасси DIN-рейки HIMA Z7138 легко монтируется в шкафы автоматизации и совместим с другими модулями серии Z (выходными, аналоговыми, коммуникационными), что упрощает сборку комплексных систем безопасности. Особенно важно отметить, что HIMA Z7138 прошел все необходимые сертификации для применения в зонах с риском взрыва (ATEX, IECEx) и соответствует требованиям международных стандартов безопасности (EN 61511 для процессов, EN 62061 для машин). Также HIMA Z7138 оснащен индикаторами состояния каждого канала (LED) и общим индикатором исправности модуля, что позволяет оператору быстро диагностировать проблемы без дополнительного оборудования. Все эти особенности делают HIMA Z7138 неотъемлемым элементом систем безопасности в критически важных процессах.
Параметры продукта
- Производитель: HIMA
- Модель: Z7138
- Тип модуля: Цифровой входной модуль безопасности
- Категория безопасности: SIL 3 (IEC 61508), PL e (EN ISO 13849-1)
- Количество входных каналов: 16 независимых каналов (каждой канал поддерживает двойную проверку)
- Тип входов: Дискретные (NO — нормально открытое, NC — нормально закрытое, конфигурируется через ПО)
- Напряжение питания для входов: 24 В постоянного тока (DC)
- Напряжение питания модуля: 24 В DC (двойное питание для поддержания резервирования)
- Температурный диапазон эксплуатации: -25 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при условии установки в закрытое шасси)
- Интерфейс связи с контроллером: Совместим с шиной данных HIMA Safety Bus (например, HIMA SafeEthernet)
- Время реакции: <10 мс (для передачи сигнала от входа к контроллеру)
- Защита от помех: Класс EMC EN 61000-6-2 (промышленный уровень), защита от статического разряда (±8 кВ контактный, ±15 кВ воздушный)
Преимущества и особенности
- Высокий уровень безопасности (SIL 3): HIMA Z7138 сертифицирован на соответствие SIL 3, что гарантирует его способность предотвратить опасные ситуации даже в самых критических процессах (например, остановка реактора при превышении температуры).
- Резервированная конструкция: Дублирование каналов и электроники в HIMA Z7138 исключает одиночные точки отказа, обеспечивая максимальную надежность — это критически важно для процессов, где остановка или сбой может привести к катастрофе.
- Совместимость с зонами взрыва: Сертификации ATEX и IECEx позволяют использовать HIMA Z7138 в цехах сflammable газами или пылью (например, нефтеперерабатывающие заводы), без дополнительной защиты.
- Легкая интеграция: Модуль работает с контроллерами HIMA HIMax и HIMatrix, а также поддерживает стандартные протоколы безопасности (SafeEthernet), что упрощает интеграцию с существующими системами автоматизации (PLC/DCS) и не требует замены всего оборудования.
- Простота диагностики: LED-индикаторы каждого канала в HIMA Z7138 позволяют быстро определить неисправный элемент (например, разрыв цепи аварийной кнопки) и устранить проблему за минимальное время, минимизируя время простоя системы безопасности.
Случаи применения в отраслях
- Нефтегазовая отрасль: HIMA Z7138 используется на добычных платформах и нефтеперерабатывающих заводах для приема сигналов от датчиков давления в трубопроводах и аварийных остановок насосов. При превышении критического давления модуль передает сигнал в контроллер HIMA, который автоматически останавливает насос, предотвращая разрыв трубопровода.
- Химическая промышленность: В цехах по производству токсичных химикатов HIMA Z7138 принимает сигналы от датчиков утечки газа и датчиков открытия дверей защитных камер. При обнаружении утечки модуль активирует сигнал тревоги и закрывает шлюзы, ограничивая распространение опасных веществ.
- Энергетика (АЭС/ТЭС): HIMA Z7138 используется в котлах и турбинах для приема сигналов от датчиков перегрузки и температуры. При превышении безопасных параметров модуль запускает аварийную остановку оборудования, защищая его от разрушения.
- Автомобильная промышленность: В производственных линиях с роботами HIMA Z7138 принимает сигналы от световых барьеров (защита зоны работы робота). При попадании человека в защитную зону модуль останавливает робота, предотвращая травмы.
Сравнение с конкурентами
Сравним HIMA Z7138 с аналогичным цифровым входным модулем безопасности Siemens 3RK1301-1CB00-0AA2 (SIL 2):
| Параметр | HIMA Z7138 | Siemens 3RK1301-1CB00-0AA2 |
|---|---|---|
| Уровень безопасности | SIL 3 (IEC 61508) | SIL 2 (IEC 61508) |
| Количество каналов | 16 | 8 |
| Резервирование | Да (двойная конструкция) | Нет (одинарная конструкция) |
| Температурный диапазон | -25 °C до +60 °C | 0 °C до +55 °C |
| Сертификации для зон взрыва | ATEX, IECEx | Только для обычных зон (no ATEX) |
| Совместимость с контроллерами | HIMA HIMax, HIMatrix | Siemens S7-1200F, S7-1500F |
Как видно из таблицы, HIMA Z7138 имеет преимущество в плане уровня безопасности (SIL 3), количества каналов, резервирования и адаптации к зонам взрыва — это делает его предпочтительным для критически важных процессов, где допустимая вероятность отказа стремится к нулю.
Рекомендации по выбору
При выборе HIMA Z7138 учитывайте следующие факторы:
- Требуемый уровень безопасности: Если ваш процесс требует SIL 3 (например, нефтепереработка, химическая промышленность), HIMA Z7138 — идеальный выбор; для SIL 2 можно рассмотреть менее сложные модели, но HIMA Z7138 обеспечивает запас по безопасности.
- Количество датчиков безопасности: Убедитесь, что 16 каналов HIMA Z7138 хватает для подключения всех необходимых датчиков (если нужно больше — можно подключить несколько модулей в контроллер HIMA).
- Условия эксплуатации: Если оборудование работает в зонах с риском взрыва или низкими температурами (<0 °C), HIMA Z7138 подойдет лучше, чем модели без соответствующих сертификаций.
- Совместимость с контроллером: HIMA Z7138 работает только с контроллерами HIMA (HIMax, HIMatrix) — убедитесь, что ваша существующая система безопасности основана на платформе HIMA, или планируйте комплексную модернизацию.
Меры предосторожности
- Установка: При монтаже HIMA Z7138 используйте только сертифицированные кабели (согласно требованиям IEC 61508) и соблюдайте правила разделения кабелей сигнальных и силовых — это предотвращает электромагнитные помехи, искажающие сигналы безопасности.
- Питание: Подключите HIMA Z7138 к двойному источнику питания (резервированному) — это гарантирует, что модуль не отключится при сбое одного источника.
- Тестирование: Регулярно (согласно расписанию, утвержденному в документации безопасности) проводите функциональное тестирование HIMA Z7138 — проверяйте реакцию каждого канала на模拟 сигнала аварии (например, нажатие аварийной кнопки) и убедитесь, что модуль корректно передает данные в контроллер.
- Замена компонентов: При замене HIMA Z7138 используйте только оригинальные модули от HIMA — неоригинальные аналоги не соответствуют требованиям SIL 3 и могут привести к отказам системы безопасности.
- Хранение: Перед установкой храните HIMA Z7138 в оригинальной упаковке, защищенной от влаги, пыли и механических повреждений — повреждение корпуса или контактов может привести к потере сертификации безопасности.
