Описание
Описание продукта

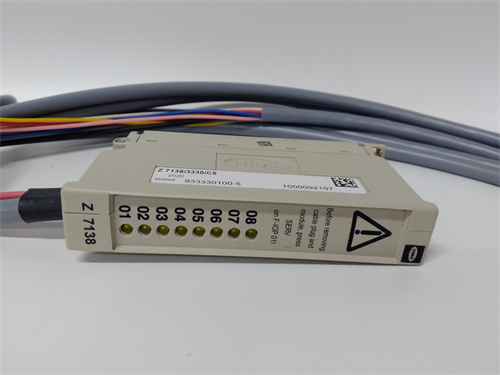

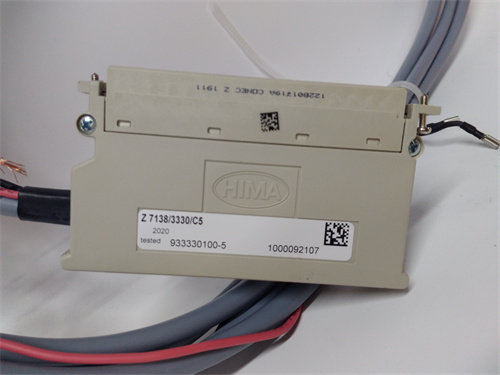

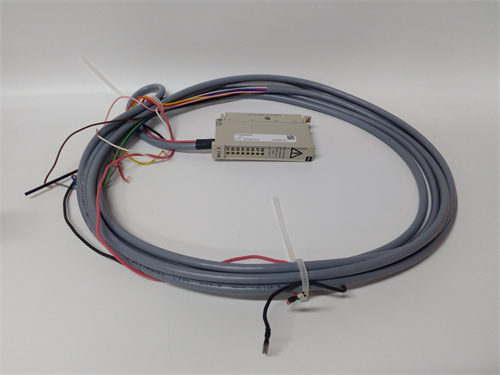

HIMA Z7138 — это высокоточный модуль аналогового ввода класса SIL 3, разработанный компанией HIMA для интеграции в системы безопасности критически важных промышленных объектов, включая нефтегазовые комплексы, химические заводы, атомные и тепловые электростанции. Модуль предназначен для точного сбора и обработки аналоговых сигналов от сенсоров давления, температуры, уровня и концентрации веществ, передавая данные в контроллеры HIMA HIMax и HIMatrix с минимальной задержкой. HIMA Z7138 отличается расширенным диапазоном поддерживаемых сигналов, полной изоляцией каналов и сертификацией по международным стандартам, что делает его идеальным решением для задач, где точность и надежность измерений являются критическими. Благодаря поддержке горячей замены (hot-swap) HIMA Z7138 легко интегрируется в существующие системы без остановки производства, сокращая время на модернизацию и обслуживание. Кроме того, HIMA Z7138 поддерживает автоматическую калибровку и онлайн-диагностику каждого канала, что позволяет операторам своевременно выявлять неисправности и поддерживать высокую точность измерений в течение всего срока эксплуатации.
Технические параметры
- Функциональные возможности
- Количество каналов аналогового ввода: 16 каналов, полностью изолированных друг от друга и от питания
- Поддерживаемые диапазоны сигналов: 4–20 мА DC, 0–10 V DC, ±10 V DC, 0–20 mV DC (для низковольтных сенсоров)
- Точность измерений: ±0.05% от полного диапазона (при 25 °C), температурная стабильность ±0.01%/°C
- Скорость обновления данных: ≤ 5 мс per канал, поддержка синхронного сбора данных
- Автоматическая калибровка через программное обеспечение HIMA Safety Workbench
- Режим hot-swap (горячая замена) без остановки работы системы безопасности
- Диагностика каждого канала: контроль обрыва цепи, короткого замыкания, перегрузки и дрейфа параметров
- Интерфейсы коммуникации
- Встроенный интерфейс для интеграции с контроллерами HIMA HIMax/HIMatrix
- Поддержка протокола безопасности HIMA SafetyBUS p для высоконадежной передачи данных
- Локальный порт для конфигурации, калибровки и экспорта диагностических данных
- Рабочие условия
- Температурный диапазон работы: -40 °C до +70 °C
- Влажность: до 95% без конденсации (диапазон 5 °C – 40 °C)
- Устойчивость к вибрациям: по стандарту IEC 60068-2-6 (10–500 Гц, 2g)
- Защита от электромагнитных помех: по IEC 61000-4 (уровень 3)
- Сертификация: SIL 3 по IEC 61508, ATEX для работы в взрывоопасных зонах (II 2G Ex ib IIC T4 Gb)
- Питание и защита
- Операционное напряжение: 24 V DC (±20%)
- Потребляемая мощность: не более 18 Вт
- Защита от обратной полярности, короткого замыкания и перегрузки на входе и выходе
- Монтаж и размеры
- Стандартный монтаж на DIN-рейку (35 мм)
- Размеры: 160×80×60 мм, вес: около 0.7 кг
- Защита от пыли и влаги: IP20
Преимущества и особенности
- Надежная высокоточная измерение: HIMA Z7138 обеспечивает точность ±0.05% от полного диапазона, что является одним из лучших показателей в классе модулей аналогового ввода SIL 3, и подходит для контроля самых требовательных процессов.
- Высокая плотность изолированных каналов: 16 полностью изолированных каналов в одном компактном корпусе исключают взаимное влияние сигналов, снижают риски ошибок и позволяют сократить занимаемое пространство в промышленных шкафах.
- Автоматическая калибровка и диагностика: HIMA Z7138 поддерживает автоматическую периодическую калибровку без участия операторов, а онлайн-диагностика каждого канала позволяет выявлять неисправности на ранней стадии, предотвращая аварии.
- Сертификация SIL 3 и ATEX: Соответствие международным стандартам безопасности делает HIMA Z7138 подходящим для использования в критически важных процессах и взрывоопасных зонах, гарантируя минимальную вероятность опасного отказа.
- Полная совместимость с системами HIMA: Модуль интегрируется с контроллерами HIMax и HIMatrix без дополнительных адаптеров, что упрощает конфигурацию и эксплуатацию, снижая время на внедрение системы.
Области применения и практические примеры
Области применения
HIMA Z7138 широко используется в нефтегазовых промыслах и перерабатывающих заводах, химических предприятиях, атомных и тепловых электростанциях, а также в системах контроля качества продукции и экологического мониторинга. Модуль применяется для сбора аналоговых сигналов от высокоточных сенсоров в процессах, где даже небольшие отклонения параметров могут привести к катастрофическим последствиям.
Практические примеры
- Атомная электростанция: HIMA Z7138 интегрирован в систему безопасности реакторного зала, собирая сигналы от датчиков температуры и давления охлаждающего вещества (диапазон 0–20 mV DC). Высокая точность и стабильность измерений гарантируют своевременное реагирование на отклонения параметров, предотвращая аварии.
- Химический завод: Модуль используется для сбора сигналов от датчиков концентрации опасных химических веществ в производственных цехах. HIMA Z7138 мгновенно передаёт данные в контроллер HIMatrix, который автоматически активирует системы нейтрализации при превышении критических уровней концентрации.
- Нефтегазовая платформа: HIMA Z7138 собирает сигналы от датчиков уровня нефти и газа в резервуарах, а также давления в трубопроводах. Полная изоляция каналов исключает влияние электромагнитных помех от морских условий, а горячая замена позволяет заменять модуль без остановки производства.
Сравнение с конкурентами
- Сравнение с Siemens F-AI 16×4-20mA: Модуль Siemens имеет 16 аналоговых каналов и сертификацию SIL 3, но HIMA Z7138 обеспечивает более высокую точность измерений (±0.05% vs ±0.2% у Siemens) и поддерживает автоматическую калибровку, что снижает затраты на обслуживание.
- Сравнение с Allen-Bradley Guardmaster 1756-IF16H: Allen-Bradley предлагает модуль с 16 изолированными каналами, но HIMA Z7138 отличается более широким температурным диапазоном работы (-40 °C до +70 °C vs 0 °C до +60 °C у Allen-Bradley) и лучшей совместимостью с системами безопасности критически важных объектов.
Рекомендации по выбору
- Требования к высокой точности: Если вам нужна максимальная точность измерений для контроля критически важных процессов, HIMA Z7138 с точностью ±0.05% является оптимальным выбором.
- Необходимость высокой плотности каналов: Для проектов с ограниченным пространством в промышленных шкафах HIMA Z7138 с 16 изолированными каналами позволяет сократить количество модулей и снизить общую стоимость системы.
- Работа в экстремальных условиях: Модуль подходит для использования в регионах с широким температурным диапазоном и взрывоопасных зонах, благодаря сертификации ATEX и широкому диапазону рабочих температур.
- Совместимость с системами HIMA: При использовании контроллеров HIMax или HIMatrix HIMA Z7138 обеспечивает полную интеграцию без дополнительных настроек, что сокращает время на внедрение.
Предостережения и рекомендации по эксплуатации
- Монтаж: Монтируйте HIMA Z7138 на DIN-рейку в защищенном от пыли и влаги шкафу, избегайте установки вблизи источников сильных электромагнитных помех (индукционные нагреватели, высоковольтные кабели).
- Подключение: Перед подключением убедитесь в отключении питания системы, соблюдайте правильную схему подключения аналоговых сигналов, не превышайте максимальное напряжение или ток на входах.
- Настройка и калибровка: Используйте только официальное программное обеспечение HIMA Safety Workbench для конфигурации и калибровки модуля, настройте автоматическую калибровку для поддержания высокой точности измерений.
- Обслуживание: Регулярно проверяйте состояние разъемов и кабелей, проводите экспорт диагностических данных для анализа, обновляйте firmware до последней версии для улучшения безопасности и производительности.
- Хранение: При длительном хранении перед эксплуатацией храните HIMA Z7138 в сухом помещении с температурой от -20 °C до +50 °C, в оригинальной упаковке, защищенном от механических повреждений.
