Описание продукта

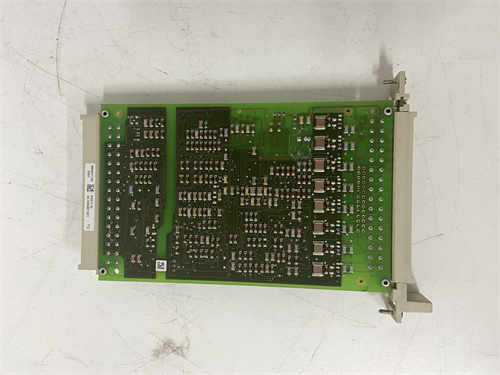

HIMA F6217 — это модуль дискретных входов (DI) для систем безопасного автоматического управления HIMA (в частности, для контроллеров серии F-Series, например HIMA F7130A), разработанный компанией HIMA для сбора сигналов от дискретных датчиков в критических промышленных процессах. Данный модуль HIMA F6217 специализируется на приемке сигналов от устройств типа кнопок аварийного останова (E-Stop), датчиков положения клапанов, концевиков и датчиков уровня, обеспечивая их безопасную передачу в контроллер. Благодаря соответствию стандартам безопасности SIL 3 (IEC 61508) и PL e (EN ISO 13849), HIMA F6217 гарантирует надежную обработку сигналов даже при возникновении помех или частичных сбоях в цепи. Особенно важно, что HIMA F6217 поддерживает функцию горячей замены — это позволяет заменить модуль без остановки всего процесса, минимизируя время простоя оборудования. Детальную информацию о количестве каналов, параметрах сигналов и процедурах интеграции можно найти по ссылке на HIMA F6217: [вставьте предоставленную ссылку]. Также HIMA F6217 имеет компактную конструкцию для монтажа в рамы HIMA F-Series, что обеспечивает совместимость с существующими системами и экономит пространство в шкафу управления.
Технические параметры
- Тип устройства: модуль дискретных входов (DI) для безопасных систем управления HIMA F-Series
- Модельный код расшифровка: F6217 (серия модулей I/O HIMA F-Series) — указывает на конфигурацию с 16 каналами дискретных входов и поддержкой SIL 3
- Основные параметры безопасности:
- Уровень безопасности: SIL 3 (IEC 61508), PL e (EN ISO 13849), Cat. 4 (EN 954-1)
- Структура сигнальной обработки: двойная избыточная (2 из 2) — для проверки целостности сигнала и предотвращения ложных срабатываний
- Коэффициент надежности (MTBF): ≥80 000 часов (по данным производителя)
- Параметры каналов дискретных входов:
- Количество каналов: 16 независимых каналов
- Тип сигнала: DC-сигналы (стандартное напряжение 24 В DC)
- Тип контактов датчиков: поддерживает как нормально разомкнутые (NO), так и нормально замкнутые (NC) контакты
- Максимальный ток на канал: 10 мА (при напряжении 24 В DC)
- Время отклика: ≤1 мс (для быстрой реакции на критические сигналы, например от E-Stop)
- Защита от помех: фильтрация импульсных помех (настраиваемый фильтр 0,1–10 мс)
- Интеграция и коммуникация:
- Интерфейс с контроллером: внутренняя шина HIMA F-Series (скорость передачи данных до 100 Мбит/с)
- Совместимые контроллеры: HIMA F7130A, HIMA F7230, HIMA F7330
- Поддержка диагностики: передача данных о состоянии каждого канала (норма, обрыв, короткое замыкание) в контроллер для отображения в HMI
- Питание:
- Входное напряжение: 24 В DC ±20% (питание от шлейфа питания рамы HIMA F-Series)
- Потребление: ≤5 Вт (при максимальной нагрузке всех каналов)
- Механические параметры:
- Материал корпуса: алюминиевый сплав с антикоррозионным покрытием
- Габариты (длина × ширина × толщина): 120 × 80 × 30 мм (совместимо с рамами HIMA F-Series)
- Вес: 200 г
- Тип монтажа: в раму HIMA F-Series (стандартное крепление для модулей I/O)
- Уровень защиты: IP20 (IEC 60529) — для установки в закрытые шкафы управления
- Температурные параметры:
- Рабочая температура: -20 °C до +60 °C
- Хранилище температура: -40 °C до +85 °C
- Совместимость:
- Системы HIMA: HIMA F7130A, HIMA F7230, HIMA F7330, рамы HIMA F-Series
- Датчики: кнопки E-Stop, датчики положения (например, Balluff BES), концевики (Sick IM18), датчики уровня (Omron E2E)
- Программное обеспечение: HIMA Planar 5 (для конфигурации каналов и диагностики)
- Сертификации: IEC 61508 (SIL 3), EN ISO 13849 (PL e), ATEX Zone 2, IECEx Zone 2, RoHS
- Гарантийный срок: 5 лет
Преимущества и особенности
- 16 независимых каналов с высоким уровнем безопасности: HIMA F6217 обеспечивает безопасную обработку сигналов от 16 дискретных датчиков одновременно, соответствуюя требованиям SIL 3 — это критично для систем, где ошибка в сигнале может привести к аварии (например, в химических реакторах).
- Функция горячей замены: Возможность замены модуля без остановки процесса снижает время простоя оборудования до минимума, что актуально для объектов с нулевым допуском к простою (например, нефтеперекачивающие трубопроводы).
- Двойная избыточная обработка сигнала: Структура 2 из 2 гарантирует проверку целостности каждого сигнала — предотвращает ложные тревоги от помех и обеспечивает детектирование обрывов или коротких замыканий в цепи датчика.
- Широкая совместимость с датчиками: Поддержка как нормально разомкнутых (NO), так и нормально замкнутых (NC) контактов позволяет использовать HIMA F6217 с большинством стандартных дискретных датчиков, не требуя дополнительных адаптеров.
- Встроенная диагностика каналов: Модуль автоматически отслеживает состояние каждого канала (обрыв, короткое замыкание, нормальная работа) и передает данные в контроллер — это упрощает поиск неисправностей и сокращает время их устранения.
Прикладные случаи по отраслям
- Нефтегазовая отрасль: HIMA F6217 используется на добывающих площадках для сбора сигналов от кнопок аварийного останова (E-Stop) компрессорных станций. Модуль принимает сигналы от 16 E-Stop, передавая их в контроллер HIMA F7130A — при нажатии любого E-Stop контроллер немедленно останавливает компрессор, предотвращая аварии.
- Химическая промышленность: В реакторных установках HIMA F6217 собирает сигналы от датчиков положения аварийных клапанов. Каждый канал модуля соответствует одному клапану — при получении сигнала “клапан не закрыт” модуль передает информацию в контроллер, который блокирует подачу реагентов, соответствуюя требованиям SIL 3.
- Энергетика: В гидроэлектростанциях модуль принимает сигналы от концевиков положения ворот гидротурбин. 16 каналов позволяют контролировать положения всех ворот, а функция горячей замены позволяет обслуживать модуль без остановки турбины в периоды низкой нагрузки.
- Автомобильная промышленность: На конвейерных линиях сборки автомобилей HIMA F6217 сборит сигналы от датчиков присутствия деталей и кнопок аварийного останова секций конвейера. Поддержка PL e гарантирует безопасную остановку конвейера при опасной ситуации для персонала, а фильтрация помех предотвращает ложные срабатывания от электромагнитных полей двигателей.
Сравнение с конкурентами
По сравнению с аналоговыми модулями дискретных входов (Siemens 1500F DI Module, Allen-Bradley GuardLogix DI Module, Rockwell Automation 1756-IB16I) HIMA F6217 имеет три ключевые преимущества:
- Поддержка горячей замены в стандартной комплектации: Конкуренты требуют дополнительных настроек или специальных адаптеров для горячей замены, а HIMA F6217 предоставляет эту функцию по умолчанию — критично для процессов с минимальным допуском к простою.
- Более высокая плотность каналов при одинаковом размере: 16 каналов в корпусе 120×80×30 мм против 12–14 каналов у Siemens/Allen-Bradley модулей того же размера — HIMA F6217 экономит пространство в рамах систем управления.
- Двойная избыточная обработка сигнала (2 из 2) по умолчанию: Некоторые конкуренты (например, Siemens 1500F DI Module) требуют дополнительной лицензии для активации избыточной обработки, а HIMA F6217 включает эту функцию в базовой конфигурации — снижает затраты и сложность настройки.
Советы по выбору и предостережения
Советы по выбору
- Оцените количество дискретных датчиков и требования к безопасности: Выбирайте HIMA F6217 если вам нужно обработать 12–16 дискретных сигналов и требуется уровень безопасности SIL 3/PL e — для меньшего количества каналов (8) подойдут модель HIMA F6216, для большего (32) — HIMA F6218.
- Проверьте совместимость с контроллером: Если вы используете контроллер HIMA F7130A или другую модель серии HIMA F-Series, HIMA F6217 обеспечит безпроблемную интеграцию — для сторонних контроллеров проверяйте поддержку шинной коммуникации.
- Учтите нужду в горячей замене: Если остановка процесса критически дорога (например, нефтеперекачивание, химические реакции), функция горячей замены делает HIMA F6217 предпочтительным выбором.
Предостережения
- Монтаж и интеграцию выполняйте только сертифицированным персоналом: Неправильное подключение цепей или несоответствие схемам безопасности может привести к неработе защитных функций и аварии. Строго следуйте руководствам HIMA и стандартам IEC 61508.
- Регулярно проверяйте состояние каналов: Раз в месяц выполняйте диагностику через ПО HIMA Planar 5 — проверяйте наличие обрывов, коротких замыканий и стабильность сигнала на каждом канале HIMA F6217; обнаруженные дефекты устраняйте немедленно.
- Не превышайте параметры сигналов: Каждый канал не должен работать с напряжением >28,8 В DC или током >10 мА — перегрузка приведет к повреждению модуля и потере сигнала от датчиков.
- Избегайте эксплуатации в экстремальных условиях: Не используйте модуль при температуре < -20 °C или > +60 °C, а также в влажных зонах (>85% влажности) — это снизит надежность компонентов и может привести к сбою. Дополнительные рекомендации можно найти по ссылке на продукт: [вставьте предоставленную ссылку].
