Описание
Описание продукта

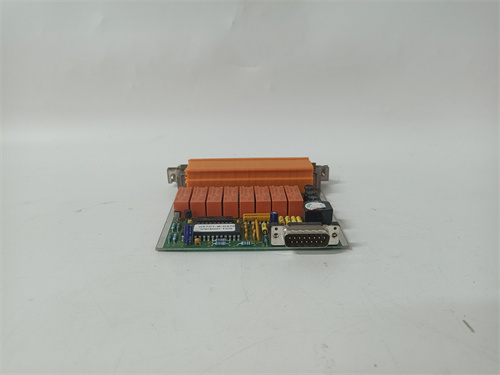

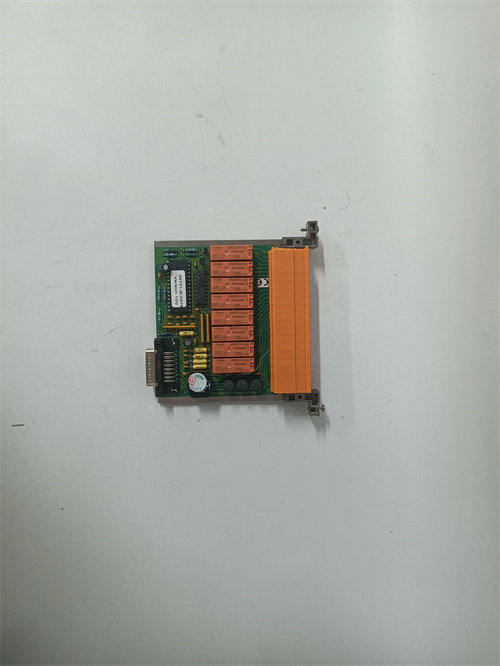

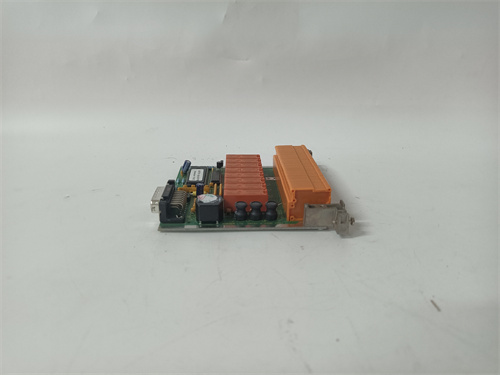

Модуль HONEYWELL 05701-A-0282 — это специализированное устройство, разработанное для решения задач формирования точных аналоговых сигналов в условиях строгих требований к надежности и устойчивости, характерных для нефтегазовых и химических заводов. Благодаря использованию 16-битного цифро-аналогового преобразователя (ЦАП) с низким уровнем пульсаций (<10 мВ) и встроенной защитой от перегрузок, HONEYWELL 05701-A-0282 обеспечивает генерацию сигналов с относительной точностью ±0.1% от полного диапазона и стабильностью <0.05% в течение 24 часов — это критично для регулирующих клапанов в трубопроводах нефти или газов, где отклонение сигнала на 0.5% может привести к нестабильной подаче сырья и нарушению технологических параметров.
Модуль HONEYWELL 05701-A-0282 имеет 4 независимых аналоговых выхода, каждый из которых поддерживает стандартные индустриальные сигналы: 4–20 мА (токовой, для большинства приводов) и 0–10 В DC (напряжностный, для специализированных нагревателей). При использовании HONEYWELL 05701-A-0282 (по ссылке на продукт) пользователи получают гарантию соответствия стандартам Honeywell по совместимости с оборудованием производителя (например, клапаны Honeywell Fisher, приводы Honeywell Rosemount) и устойчивости к суровым условиям: температура -40 °C до +70 °C, вибрации до 5 г (по стандарту IEC 60068-2-6), электромагнитные помехи EMC Class 3 (EN 61000-6-2) — это позволяет эксплуатировать модуль вблизи мощных электродвигателей компрессоров или нагревательных элементов без искажений сигнала.
Также HONEYWELL 05701-A-0282 оснащен функциями защиты и диагностики: автоматическое отключение выхода при коротком замыкании (с восстановлением после устранения неполадки), а также дистанционное мониторинга состояния каждого канала через контроллер Honeywell Experion PKS. Уникальная функция «адаптивная фильтрация сигнала» HONEYWELL 05701-A-0282 позволяет подобрать уровень фильтрации в зависимости от типа исполнителя — например, для медленных клапанов используется низкочастотный фильтр (снижает колебания сигнала), а для быстрых приводов — высокочастотный (гарантирует быструю реакцию).
Компактная конструкция HONEYWELL 05701-A-0282 (размеры 100 мм × 80 мм × 30 мм) и возможность монтажа на рейку DIN в шасси Honeywell Experion PKS упрощают интеграцию с существующими системами, а высокая совместимость с другими модулями Honeywell (например, HONEYWELL 05701-A-0283 — аналоговый ввод, HONEYWELL 05701-A-0284 — цифровой I/O) делает его универсальным решением. Например, на нефтеперекачивающем пункте HONEYWELL 05701-A-0282 управляет 4 регулирующими клапанами, регулирующими подачу нефти в трубопровод: модуль получает команды от контроллера Experion PKS, генерирует сигналы 4–20 мА для клапанов и поддерживает стабильное давление в системе — при изменении давления контроллер корректирует сигнал, а модуль быстро адаптируется, предотвращая перепады и утечки нефти.
Параметры продукта
- Тип модуля: Аналоговый модуль вывода для систем Honeywell
- Количество выходов: 4 независимых аналоговых выхода
- Поддерживаемые сигналы:
- Токовой: 4–20 мА (максимальный ток на выходе 0.5 А, защита от короткого замыкания)
- Напряжностный: 0–10 В DC (напряжение стабильности ±0.05%)
- Характеристики сигнала:
- Разрешение ЦАП: 16 бит
- Точность: ±0.1% от полного диапазона (при 25 °C ±2 °C)
- Уровень пульсаций: <10 мВ (пик-пик)
- Время перехода сигнала: <100 мс (от 0% до 100% диапазона)
- Функции защиты:
- Защита от короткого замыкания (автоматическое отключение, восстановление после устранения)
- Защита от статического разряда (ESD ±15 кВ, контактный)
- Защита от электромагнитных помех (EMC Class 3, EN 61000-6-2)
- Интерфейс коммуникации: RS-485 (Modbus RTU) для связи с контроллерами Honeywell
- Напряжение питания: 24 В DC ±10% (от шасси Honeywell или внешнего источника), ток потребления <80 мА
- Условия эксплуатации:
- Температура: -40 °C до +70 °C
- Уровень защиты: IP20 (для установки в закрытые щиты)
- Устойчивость к вибрациям: 5 г (IEC 60068-2-6)
- Монтаж: На рейку DIN (ширина 1 модуль — 18 мм)
Преимущества и особенности
- Высокая точность и стабильность сигнала: ±0.1% точность и <10 мВ пульсации делают HONEYWELL 05701-A-0282 идеальным для критических процессов (нефтегаз, химия), где даже минимальное отклонение сигнала может привести к авариям или браку.
- Адаптивная фильтрация: Возможность подбора фильтрации под тип исполнителя обеспечивает баланс между скоростью реакции и стабильностью, что универсально для разных механизмов (клапаны, приводы, нагреватели).
- Плавная интеграция с Honeywell экосистемой: Автоматическое распознавание контроллерами Experion PKS/TDC 3000 и совместимость с клапанами Fisher/Rosemount устраняют необходимость настройки драйверов — модуль запускается за 1 час после монтажа.
- Комплексная защита: Защита от короткого замыкания и ESD предотвращает повреждение модуля и подключенных исполнителей, увеличивая срок службы оборудования.
- Широкий температурный диапазон: Работа в -40 °C до +70 °C позволяет эксплуатировать HONEYWELL 05701-A-0282 в экстремальных условиях — от арктических нефтепромыслов до жарких химических цехов.
Примеры применения в отраслях
- Нефтегазовая отрасль: На нефтеперекачивающем пункте HONEYWELL 05701-A-0282 управляет 4 регулирующими клапанами Honeywell Fisher, регулирующими подачу нефти в трубопровод. Модуль получает команды от контроллера Experion PKS (например, «увеличить подачу на 10%») и генерирует соответствующий сигнал 4–20 мА — стабильность сигнала ±0.05% гарантирует, что клапан открывается точно до требуемого положения, предотвращая перепады давления и утечки нефти.
- Химическая промышленность: В заводе по производству аммиака HONEYWELL 05701-A-0282 управляет 3 приводами нагревателей в реакторах. Модуль генерирует сигналы 0–10 В DC для регулировки мощности нагрева, поддерживая температуру реакции в диапазоне 450–460 °C — точность ±0.1% предотвращает перегрев реактора и образование опасных побочных продуктов.
- Энергетика (ГТЭС): В газотурбинной электростанции HONEYWELL 05701-A-0282 управляет 2 регулирующими клапанами подачи газа в турбину. Модуль получает данные о нагрузке турбины от контроллера TDC 3000 и корректирует сигнал 4–20 мА для клапанов — адаптивная фильтрация снижает колебания сигнала, обеспечивая стабильную подачу газа и эффективную генерацию электроэнергии.
- Пищевая промышленность: В заводе по производству сахара HONEYWELL 05701-A-0282 управляет клапаном подачи воды в линии вываривания сахарного сока. Модуль генерирует сигнал 4–20 мА для клапана, поддерживая концентрацию сока на уровне 65% ±0.5% — точность сигнала гарантирует, что сахар имеет стандартную сладость и не карамелизуется.
Сравнение с конкурентами
| Параметр | HONEYWELL 05701-A-0282 | Конкурентный модуль (например, Siemens S7-1200 SM 1232 AO) |
|---|---|---|
| Точность сигнала | ±0.1% от полного диапазона | ±0.5% от полного диапазона |
| Уровень пульсаций | <10 мВ | <50 мВ |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В DC | Только 4–20 мА |
| Адаптивная фильтрация | Поддерживает (настраиваемая) | Отсутствует (фиксированная) |
| Совместимость с Honeywell | Полная (Experion PKS, Fisher/Rosemount) | Ограниченная (требует шлюза Modbus) |
| Гарантийный срок | 3 года (стандарт Honeywell) | 2 года |
Рекомендации по выбору
- Определите тип контроллера Honeywell: HONEYWELL 05701-A-0282 оптимизирован для работы с Experion PKS и TDC 3000 — если вы используете эти контроллеры, модуль обеспечит плавающую интеграцию; для других систем проверьте совместимость с Modbus RTU.
- Оцените требования к точности: Для процессов с требуемой точностью <0.5% (нефтегаз, химия) HONEYWELL 05701-A-0282 с ±0.1% подходит лучше — конкуренты с ±0.5% may не обеспечить стабильность технологических параметров.
- Проверьте тип исполнителя: Если вам нужно управлять как токовыми (4–20 мА), так и напряжностными (0–10 В DC) механизмами, HONEYWELL 05701-A-0282 — единственный выбор, так как большинство конкурентов поддерживают только токовые сигналы.
- Учтите климатические условия: Для работы в холодных регионах (-40 °C) или жарких цехах (+70 °C) HONEYWELL 05701-A-0282 с широким температурным диапазоном подходит лучше — модули с ограниченным диапазоном may отключаться при экстремальных температурах (подробности в спецификации по ссылке на продукт).
Меры предосторожности
- Монтаж с отключением питания: Устанавливайте HONEYWELL 05701-A-0282 только после отключения питания шасси или внешнего источника — подключение под напряжением может привести к повреждению ЦАП.
- Соблюдение полярности при подключении: При подключении исполнителей строго соблюдайте полярность сигнала (например, «+» для 4–20 мА) — неправильное подключение может повредить клапан/привод или модуль.
- Не превышайте максимальный ток на выходе: Каждый выход не должен эксплуатироваться с током >0.5 А — для нагрузок с большим током используйте промежуточные усилители или реле.
- Регулярная проверка стабильности: Каждый месяц проверяйте точность сигнала с помощью эталонного прибора — при отклонении >0.2% выполните калибровку через программное обеспечение Honeywell.
- Защита от влаги и пыли: Устанавливайте модуль в герметичные шкафы — влага и пыль могут привести к коррозии контактов и искажению сигнала, особенно в нефтегазовых или химических средах.
