Описание
Общее описание продукта

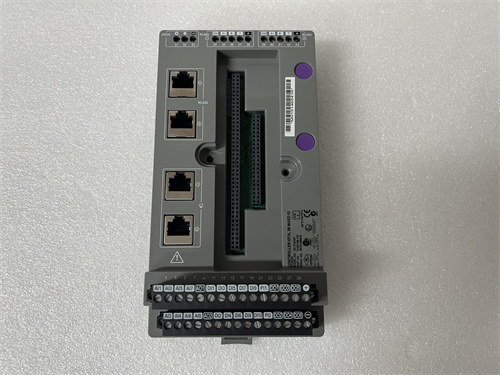

Основным объектом рассмотрения — HONEYWELL 51304362-300 (ссылка на продукт: [вставить ссылку]). Это промышленный аналоговый выходной модуль компании Honeywell, разработанный для интеграции с системами автоматизации DCS Honeywell Experion PKS — широко используемых в нефтегазовой, химической, энергетической и пищевой промышленности. HONEYWELL 51304362-300 специализируется на преобразовании цифровых сигналов от DCS в стандартные аналоговые сигналы (4–20 мА DC, 0–10 В DC) для управления исполнительными механизмами (регулирующие клапаны, дроссели, двигатели с регулируемой скоростью), обеспечивая высокую точность и стабильность в условиях суровой промышленной среды. Благодаря глубокой интеграции с экосистемой Honeywell, сертификации по международным стандартам и высокой отказоустойчивости, HONEYWELL 51304362-300 стал ключевым компонентом в проектах с критическими требованиями к контролю процессов, где даже малые искажения сигнала могут привести к нестабильности производства или аварийным ситуациям. Особенно ценной является его совместимость с устаревшими и современными конфигурациями Honeywell Experion PKS, что делает модуль идеальным для модернизации существующих установок без полной замены DCS.
Технические параметры продукта
- Тип устройства: Аналоговый выходной модуль для DCS Honeywell Experion PKS
- Количество каналов: 8 независимых аналоговых выходов (настраиваемые для каждого канала)
- Поддерживаемые выходные сигналы:
- Токовые сигналы: 4–20 мА DC (с возможностью питания для 2-х проводных исполнительных механизмов — 24 В DC)
- Напряжностные сигналы: 0–5 В DC, 0–10 В DC, ±5 В DC, ±10 В DC
- Характеристики точности и стабильности:
- Разрядность ЦАП: 16 бит (для высокой точности преобразования)
- Точность выходного сигнала: ±0,05% от полного диапазона (при 25 °C)
- Температурная дрейф: ≤ 5 ppm/°C (для сохранения точности при переменных температурах)
- Нелинейность: ≤ 0,01% от полного диапазона
- Электрические характеристики:
- Питание: 24 В DC (получается от шейна DCS Honeywell Experion PKS), потребляемая мощность ≤ 6 Вт
- Изоляция: Галваническая изоляция 2500 В AC между каналами и между модулем и шиной DCS
- Класс безопасности: Согласно IEC 61508 SIL 2 (для систем с средними требованиями к безопасности), IEC 61010-1 (электробезопасность)
- Операционные условия:
- Рабочая температура: от -20 °C до +70 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5
- Габаритные размеры: 100 мм × 140 мм × 35 мм (стандартный размер для модулей Honeywell Experion PKS)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах DCS)
- Монтаж: Разъемное крепление к шейну DCS Honeywell Experion PKS (совместимо с основными модулями Experion PKS)
- Дополнительные функции: LED-индикаторы состояния каждого канала и питания, встроенная фильтрация помех (низкочастотная фильтрация LPF), защита от короткого замыкания (автоматическое ограничение тока до 30 мА), онлайн-диагностика через ПО Honeywell Control Builder, логирование ошибок (последние 50 записей), сертификации CE, UL и ISO 9001
Преимущества и особенности
- Высокая точность и стабильность сигнальной трансляции: С 16-битным ЦАП и точностью ±0,05% HONEYWELL 51304362-300 идеально подходит для управления высокоточными исполнительными механизмами — например, в нефтегазовой промышленности он регулирует положение регулирующих клапанов в трубопроводах (с точностью ±0,1% от полного хода), обеспечивая стабильный расход нефти или газа. Температурная дрейф ≤ 5 ppm/°C гарантирует сохранение точности даже при переменных температурах цехов (от -20 °C до +70 °C).
- Глубокая интеграция с DCS Honeywell Experion PKS: HONEYWELL 51304362-300 автоматически распознается системой Honeywell Experion PKS, и его конфигурация осуществляется через стандартное ПО Honeywell Control Builder. Не требуется дополнительная настройка протоколов — параметры каждого канала (тип сигнала, диапазон, ограничения тока) настраиваются в едином интерфейсе DCS, что упрощает коммиссиюрование и минимизирует риск ошибок.
- Устойчивость в суровых промышленных условиях: Галваническая изоляция 2500 В AC и защита от электромагнитных помех делают HONEYWELL 51304362-300 устойчивым к искажениям сигналов от мощного электрооборудования (трансформаторы, генераторы) — актуально для энергетических объектов и химических заводов. Защита от короткого замыкания предотвращает повреждение модуля при сбое исполнительного механизма или кабеля.
- Универсальность в управлении исполнительными механизмами: Поддержка разных типов выходных сигналов (4–20 мА, 0–10 В) делает HONEYWELL 51304362-300 адаптируемым к разным задачам — например, на химическом заводе он управляет дросселями (4–20 мА) и регулирующими клапанами с напряжностным управлением (0–10 В), заменяя несколько специализированных модулей и оптимизируя количество компонентов в шкафу DCS.
- Простота диагностики и обслуживания: LED-индикаторы на каждом канале позволяют операторам быстро определить состояние (активный сигнал/ошибка/короткое замыкание) без подключения ПО. Онлайн-диагностика через Control Builder предоставляет детальную информацию о причинах ошибок (например, перегрузка канала, обрыв кабеля), сокращая время поиска неисправностей.
Случаи применения в отраслях
- Нефтегазовая промышленность (нефтепереработка): HONEYWELL 51304362-300 управляет 8 регулирующими клапанами в перегонных колоннах, передавая сигналы 4–20 мА от DCS Honeywell Experion PKS. Модуль регулирует положение клапанов в зависимости от параметров температуры и давления, обеспечивая разделение нефти на бензин, дизель и другие продукты с высокой точностью. Защита от короткого замыкания предотвращает повреждение модуля при сбое клапана.
- Химическая промышленность (реакторные установки): Модуль управляет дросселями подачи химических реагентов и охлаждающей жидкости, передавая сигналы 0–10 В DC от DCS. HONEYWELL 51304362-300 регулирует расход реагентов с точностью ±0,05%, предотвращая опасные реакции при превышении концентрации. Устойчивость к электромагнитным помехам гарантирует работу в условиях сильных полей от смесительных механизмов.
- Энергетика (газовые электростанции): HONEYWELL 51304362-300 управляет дросселями подачи газа в турбины, передавая сигналы 4–20 мА от DCS. Модуль адаптирует расход газа в зависимости от нагрузки на электростанцию, обеспечивая оптимальную эффективность выработки электроэнергии. Температурная стабильность позволяет работать в условиях высоких температур котельной (до +70 °C).
- Пищевая промышленность (линии пастеризации): Модуль управляет скоростью конвейеров и дросселями подачи сырья, передавая сигналы 0–5 В DC от DCS Honeywell Experion PKS. HONEYWELL 51304362-300 регулирует скорость конвейера в зависимости от температуры пастеризации, гарантируя безопасность и качество продукта.
Сравнение с конкурентами
В таблице ниже представлено сравнение HONEYWELL 51304362-300 с аналогичными аналоговыми выходными модулями для DCS:
| Параметр | HONEYWELL 51304362-300 | Siemens S7-400 SM 332 (6ES7332-5HD01-0AB0) | ABB AO810 (3BSE030221R1) |
|---|---|---|---|
| Количество каналов | 8 (индивидуально настраиваемые) | 8 (индивидуально настраиваемые) | 8 (индивидуально настраиваемые) |
| Разрядность ЦАП | 16 бит | 16 бит | 16 бит |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, ±5 В/±10 В | 4–20 мА, 0–10 В | 4–20 мА, 0–10 В, ±5 В/±10 В |
| Точность | ±0,05% от диапазона | ±0,1% от диапазона | ±0,05% от диапазона |
| Совместимость с DCS | Honeywell Experion PKS | Siemens PCS 7 | ABB 800xA |
| Цена (примерная) | Высокая | Средняя–Высокая | Высокая |
Ключевые различия: HONEYWELL 51304362-300 выделяется глубокой интеграцией с DCS Honeywell Experion PKS и более высокой точностью по сравнению с аналогом Siemens. ABB AO810 имеет аналогичную спецификацию, но ограниченную совместимость с не-ABB системами. Для проектов с DCS Honeywell Experion PKS и требованиями к высокой точности управления исполнительными механизмами HONEYWELL 51304362-300 является неоспоримым выбором.
Советы по выбору
- Проверьте совместимость с DCS: HONEYWELL 51304362-300 полностью совместим с DCS Honeywell Experion PKS (все версии). Для других DCS (Siemens PCS 7, ABB 800xA) лучше выбрать брендовые модули для обеспечения полной интеграции.
- Оцените тип управляемых исполнительных механизмов: Если в проекте используются устройства с токовым управлением (4–20 мА) и напряжностным (0–10 В), модуль — идеальный выбор. Для проектов с только одним типом сигнала можно рассмотреть более простые модели с ограниченным набором выходов.
- Учтите условия эксплуатации: В цехах с температурой > 60 °C или влажностью > 90% модуль с диапазоном -20 °C до +70 °C гарантирует стабильность. Для экстремальных условий (температура > 70 °C) рекомендуется дополнительная вентиляция шкафа DCS.
- Определите требования к точности: Для задач с требуемой точностью ≤ ±0,05% (например, нефтегазовая переработка, химические реакторы) HONEYWELL 51304362-300 подходит лучше, чем модули с точностью ±0,1%.
Меры предосторожности
- Соблюдайте правила подключения исполнительных механизмов: Перед подключением проверьте тип сигнала и настроите соответствующий канал через ПО Honeywell Control Builder — неправильное подключение (например, токового устройства к каналу для напряжения) приведет к повреждению выходных цепей HONEYWELL 51304362-300 или исполнительного механизма.
- Отключите DCS при монтаже: Перед подключением модуля к шине DCS или заменой кабелей отключите источник питания DCS — это предотвращает риск короткого замыкания и повреждения компонентов.
- Регулярно калибруйте модуль: Каждый год выполняйте калибровку через специализированное оборудование Honeywell или авторизованный сервисный центр — это компенсирует температурную дрейф и сохраняет точность ±0,05%. Пропуск калибровки может привести к искажениям сигнала и нестабильности процессов.
- Используйте экранированные кабели: Для подключения исполнительных механизмов на расстояниях более 15 метров используйте экранированные витые пары, подключая экран только с одной стороны (к земле DCS). Это увеличивает устойчивость к электромагнитным помехам.
- Контролируйте индикаторы и диагностику: Регулярно проверяйте LED-индикаторы (зеленый — нормальная работа, красный — ошибка) и выполняйте онлайн-диагностику через Control Builder. Устраняйте проблемы (перегрузка, обрыв кабеля) своевременно — задержки могут привести к аварийным ситуациям.
