Описание
Сначала представляю вам модуль цифровых входов для систем автоматизации промышленных процессов — HONEYWELL 51304650-100; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от Honeywell (специалист в области промышленной автоматизации и контроля) относится к серии компонентов для контроллеров Honeywell TDC 3000 и Experion PKS, предназначенной для надежной приёма дискретных сигналов от сенсоров безопасности, кнопок управления и предохранительных устройств — используется в химической, нефтегазовой, пищевой промышленности и на энергетических объектах, где требуется высокая отказоустойчивость и соответствие стандартам безопасности.
Описание продукта

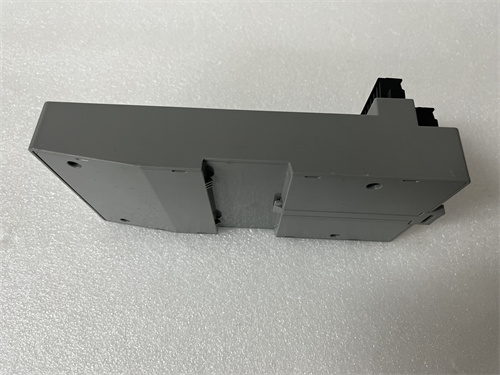

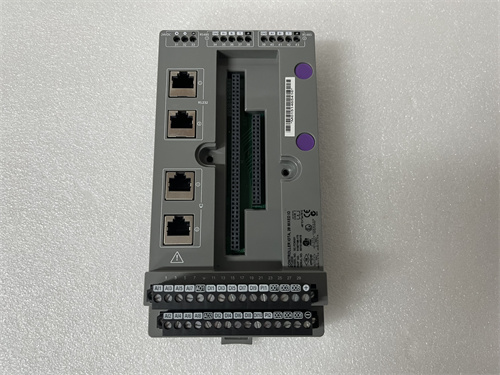

HONEYWELL 51304650-100 — это 16-канальный модуль цифровых входов (DI) с индивидуальной электрической изоляцией каналов и высокой устойчивостью к помехам, разработанный для обработки сигналов типа «сухой контакт» (dry contact) и активных сигналов 24 В DC. Модуль HONEYWELL 51304650-100 отличается исключительной надежностью и быстротой — время отклика на изменение сигнала ≤5 мс, что критично для высокоскоростных производственных линий (например, линии переработки нефти с скоростью 10 м³/час), где задержка в приёме сигнала может привести к нарушению технологического процесса или браку.
Благодаря модульной конструкции для шасси Honeywell TDC 3000/Experion PKS HONEYWELL 51304650-100 легко интегрируется в существующие системы и совместим с другими компонентами Honeywell (например, контроллеры Honeywell C200, модули цифровых выходов Honeywell 51304651-100, операторные панели Honeywell Experion HMI, системы мониторинга Honeywell Uniformance) — это упрощает сборку комплексных схем автоматизации, где контроллер принимает сигналы о состоянии оборудования (например, «клапан закрыт», «фильтр забит» или «аварийное снижение давления») и отправляет команды на регулирование процессов. Особенно важно отметить, что HONEYWELL 51304650-100 поддерживает функцию «фильтрации шумов с настраиваемой задержкой» — пользователь может настроить для каждого канала время фильтрации (от 1 мс до 100 мс), что позволяет подавить электромагнитные помехи от соседних устройств (например, электродвигателей или трансформаторов) и избежать ложных срабатываний.
Каждый канал HONEYWELL 51304650-100 оснащён двусторонней электрической изоляцией (250 В AC между каналами и заземлением), что предотвращает распространение неисправностей — если один канал受到 повреждения (например, из-за короткого замыкания в кабеле), остальные 15 продолжают работать, не останавливая весь процесс. Также HONEYWELL 51304650-100 оснащен встроенной диагностикой — через ПО Honeywell Experion Configuration Studio можно отслеживать состояние каждого канала (наличие сигнала, исправность кабеля) и получать уведомления об ошибках (например, разрыв кабеля к аварийной кнопке), что позволяет операторам быстро устранить проблему без длительных простоев.
Дополнительным преимуществом HONEYWELL 51304650-100 является сертификация ATEX Zone 2 и IECEx Zone 2 — это позволяет использовать модуль в зонах с риском взрыва (например, нефтегазовые реферинии или химические реакторные цеха), где требования к безопасности особенно высоки. Все эти особенности делают HONEYWELL 51304650-100 надежным элементом для систем Honeywell — он гарантирует мгновенный и точный приём сигналов, что критично для оптимизации производительности и предотвращения аварий.
Параметры продукта
- Производитель: Honeywell
- Модель: 51304650-100
- Тип модуля: 16-канальный модуль цифровых входов (DI) для контроллеров Honeywell TDC 3000/Experion PKS
- Характеристики каналов:
- Количество каналов: 16 (индивидуально изолированные)
- Поддерживаемые сигналы: Сухой контакт (dry contact), активный сигнал 24 В DC (диапазон 18–30 В DC)
- Время отклика: ≤5 мс (на переход «LOW→HIGH» и «HIGH→LOW»)
- Фильтрация шумов: Настраиваемая задержка 1 мс–100 мс (для каждого канала)
- Уровень срабатывания (для 24 В DC): ≥18 В DC (логическое «1»), ≤5 В DC (логическое «0»)
- Защитные функции:
- Изоляция: Двусторонняя электрическая изоляция 250 В AC (между каналами, каналами и заземлением)
- Защита от короткого замыкания: Токовое ограничение ≤10 мА на канал
- Защита от обратной полярности: Диодная защита (для активных сигналов 24 В DC)
- Защита от электромагнитных помех: EN 61000-6-2 (класс промышленной среды)
- Электрические параметры:
- Напряжение питания: 5 В DC (от шасси Honeywell TDC 3000/Experion PKS), допустимый диапазон 4.75–5.25 В DC
- Потребление тока: ≤150 мА (при работе всех 16 каналов с активными сигналами)
- Питание для тестирования сухих контактов: ≤5 В DC, ≤1 мА
- Операционные параметры:
- Температурный диапазон эксплуатации: 0 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в закрытое шасси)
- Устойчивость к вибрации: IEC 60068-2-6 (10–500 Гц, амплитуда 0.15 мм)
- Устойчивость к ударам: IEC 60068-2-27 (1000 Г, продолжительность 1 мс)
- Сертификации: CE, UL 508, ATEX (Zone 2), IECEx (Zone 2), RoHS
- ПО для конфигурации: Honeywell Experion Configuration Studio (версии 4.0 и выше), Honeywell TDC 3000 Software
Преимущества и особенности
- Высокая скорость отклика (≤5 мс): Мгновенное приём сигнала позволяет использовать HONEYWELL 51304650-100 в высокоскоростных процессах — например, на линии переработки нефти, модуль фиксирует изменение давления в трубопроводе за ≤5 мс, и контроллер быстро корректирует скорость насосов, предотвращая разрыв труб.
- Индивидуальная изоляция и настраиваемая фильтрация: Изоляция 250 В AC между каналами предотвращает распространение помех, а фильтрация шумов позволяет адаптировать модуль к условиям цеха — вблизи электродвигателей можно увеличить задержку до 50 мс, чтобы избежать ложных срабатываний.
- Сертификация ATEX/IECEx Zone 2: Подходит для использования в опасных зонах с риском взрыва (нефтегаз, химия) — изоляция предотвращает искровые разряды, а ограниченное энергопотребление не поддерживает горение газов или паров.
- Легкая интеграция с Honeywell системами: Автоматическое распознавание контроллерами TDC 3000/Experion PKS и поддержка стандартного ПО упрощают настройку — инженеры конфигурируют фильтрацию, тип сигнала и параметры диагностики через графический интерфейс, не требуя написания низкоуровневого кода.
- Устойчивость к суровым условиям: Защита от ЭМП и вибраций гарантирует работу в цехах с агрессивными условиями (например, химические цеха с пылью или нефтегазовые компрессорные станции с вибрациями) — сигналы не искажаются, и модуль не даёт ложных аварий.
Случаи применения в отраслях
- Нефтегазовая отрасль (реферинии): В нефтегазовых рефериниях HONEYWELL 51304650-100 обрабатывает сигналы от датчиков уровня нефти в резервуарах (dry contact) и аварийных кнопок оператора (24 В DC). При превышении уровня нефти >90% датчик закрывает контакт, и HONEYWELL 51304650-100 передает сигнал в контроллер Experion PKS за ≤5 мс — контроллер активирует аварийное закрытие клапана подачи нефти, предотвращая переполнение и утечку (ущерб от утечки >$1 млн).
- Химическая промышленность (реакторные цеха): В цехах по производству хлора HONEYWELL 51304650-100 принимает сигналы от датчиков температуры реактора (24 В DC) и предохранительных光幕ов (dry contact). При температуре >80 °C или нарушении光幕а модуль передаёт сигнал в контроллер — контроллер останавливает подачу реагентов и активирует систему нейтрализации, предотвращая выброс токсичных газов.
- Пищевая промышленность (линии пастеризации): В линиях пастеризации молока HONEYWELL 51304650-100 обрабатывает сигналы от датчиков наличия продукта (dry contact) и кнопок аварийного останова (24 В DC). При отсутствии молока в трубопроводе датчик отправляет сигнал, и модуль передает его контроллеру за ≤5 мс — контроллер останавливает нагреватель, предотвращая перегрев оборудования и брак.
- Энергетика (ТЭС): В теплоэлектростанциях HONEYWELL 51304650-100 принимает сигналы от контакторов вентиляторов охлаждения (24 В DC) и датчиков уровня воды в котле (dry contact). При отключении вентилятора или снижении уровня воды модуль сигнализирует контроллеру — контроллер снижает нагрузку на турбин, предотвращая перегрев и разрушение компонентов.
Сравнение с конкурентами
Сравним HONEYWELL 51304650-100 с аналогичным модулем цифровых входов Siemens 6ES7131-4BD01-0AB0 (для контроллеров S7-1200):
| Параметр | HONEYWELL 51304650-100 | Siemens 6ES7131-4BD01-0AB0 |
|---|---|---|
| Количество каналов | 16 | 8 |
| Время отклика | ≤5 мс | ≤1 мс |
| Фильтрация шумов | Настраиваемая 1–100 мс | Фиксированная 3.2 мс |
| Изоляция каналов | Индивидуальная (250 В AC) | Групповая (250 В AC, 4 канала) |
| Сертификация ATEX | Zone 2 | Нет |
| Совместимость | Honeywell TDC 3000/Experion PKS | Siemens S7-1200 |
Как видно из таблицы, HONEYWELL 51304650-100 имеет преимущество в плане большего количества каналов, настраиваемой фильтрации шумов, индивидуальной изоляции и сертификации ATEX Zone 2 — это делает его предпочтительным для систем Honeywell и опасных зон (нефтегаз, химия). Siemens модель подходит для менее требовательных задач, но уступает по гибкости конфигурации и адаптации к рисковым средам.
Рекомендации по выбору
При выборе HONEYWELL 51304650-100 учитывайте следующие факторы:
- Тип контроллера Honeywell: Если у вас есть контроллер Honeywell TDC 3000 или Experion PKS, HONEYWELL 51304650-100 обеспечит полную интеграцию и автоматическое распознавание; для Siemens S7 или ABB AC 800M выбирайте модули соответствующего бренда.
- Требуемая скорость отклика: Для высокоскоростных процессов (скорость >5 м³/час) время отклика ≤5 мс HONEYWELL 51304650-100 критически важно; для медленных процессов (например, лабораторные станки) можно использовать модули с откликом ≤10 мс.
- Условия эксплуатации: Для опасных зон ATEX Zone 2 или цехов с сильными помехами HONEYWELL 51304650-100 — единственный подходящий выбор; для безопасных зон (Zone 22) можно рассмотреть модули без ATEX-сертификации.
- Количество сигналов: Если вам нужно обработать 16 сигналов (например, 8 датчиков + 8 кнопок), HONEYWELL 51304650-100 оптимальный выбор; для большего количества каналов используйте несколько модулей или модель Honeywell 51304650-200 (32 канала).
Меры предосторожности
- Установка: Монтируйте HONEYWELL 51304650-100 только в шасси Honeywell TDC 3000/Experion PKS, следуя руководству производителя — обеспечьте достаточное пространство для вентиляции (≥10 мм с каждой стороны) и远离 нагревающихся компонентов (>60 °C). Отключите питание контроллера перед монтажем.
- Подключение сигналов: Для сухих контактов используйте кабели с сечением ≥0.5 мм², для активных сигналов — ≥0.75 мм². Соблюдайте полярность при подключении 24 В DC и заземлите экранированные кабели только с стороны безопасной зоны.
- Настройка фильтрации: При настройке фильтрации через Experion Configuration Studio учитывайте условия цеха — для зон с сильными помехами увеличивайте задержку до 50–100 мс, для тихих зон используйте 1–10 мс. Избыточная фильтрация увеличит отклик, снизив производительность.
- Диагностика: Регулярно проверяйте состояние модуля через ПО Honeywell — отслеживайте наличие сигналов на каждом канале, ошибки короткого замыкания и уровень питания. При появлении аномалий (например, неработающий канал) проверьте кабели и датчики, затем замените модуль при необходимости.
51304650-100
