Описание
Описание продукта

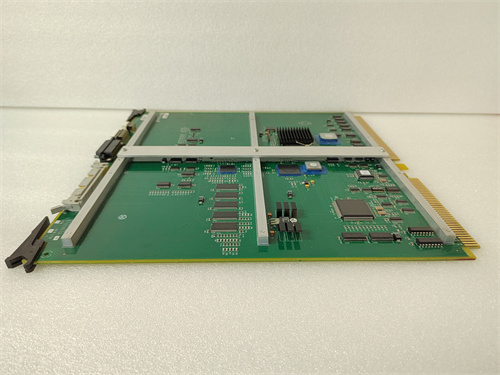

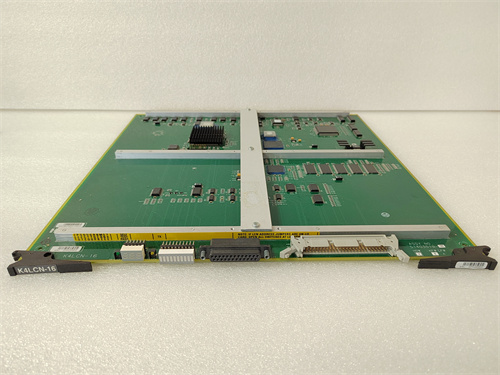

Honeywell 51404203-002 — это модуль коммуникаций с поддержкой промышленного протокола Modbus TCP и двойной ре던дантной Ethernet-связью, разработанный для монтажа в шасси Honeywell TDC 3000/Experion PKS и обеспечения высокоскоростной передачи данных (до 100 Мбит/с) между контроллером и внешними системами. Модуль Honeywell 51404203-002 отличается исключительной устойчивостью и безопасностью — он поддерживает функцию «автоматического переключения ре던дантных каналов» за <50 мс, что гарантирует бесперебойную связь даже при сбое одного Ethernet-порта или кабеля. Это критично для круглосуточных объектов, где прерывание связи может привести к потере контроля над процессами (например, регулированием давления в трубопроводах нефтегазовой реферинии) и финансовым потерям (до миллионов долларов в сутки).
Благодаря открытому интерфейсу и поддержке стандартного протокола Modbus TCP Honeywell 51404203-002 легко интегрируется в существующие инфраструктуры любого производителя — например, он может обмениваться данными с системами SCADA Siemens WinCC, ABB Ability™ или Schneider Magelis, не требуя дополнительных шлюзов или адаптеров. Это упрощает модернизацию старых систем: если предприятие обновляет контроллер до Honeywell Experion PKS, Honeywell 51404203-002 сохраняет совместимость с уже существующими внешними устройствами, снижая стоимость модернизации.
Модуль Honeywell 51404203-002 оснащен функцией «шифрования данных» (AES-128) и «аутентификации устройств» (MAC-фильтрация), что защищает передаваемую информацию (параметры процесса, команды управления, логи ошибок) от несанкционированного доступа и подделки — важна для объектов с высокими требованиями к кибербезопасности (например, химические реакторные цеха или стратегически важные нефтегазовые комплексы). Также Honeywell 51404203-002 полностью совместим с системами мониторинга Honeywell Uniformance (сбор и анализ данных процессов) — через модуль контроллер отправляет архивные данные о температуре, давлении и расходе в Uniformance, где они обрабатываются для прогнозирования отказов оборудования.
Особенно важно отметить, что Honeywell 51404203-002 соответствует требованиям сертификации ATEX Zone 2 и IECEx Zone 2 — это позволяет использовать модуль в опасных зонах с риском взрыва (например, на добычных площадках нефти или газа), где требования к безопасности особенно высоки. Корпус модуля из нержавеющей стали AISI 316L и защита класса IP20 (при установке в шасси) обеспечивают устойчивость к влаге, пыли и коррозионным средам, что делает его подходящим для использования в суровых условиях. Все эти особенности делают Honeywell 51404203-002 ключевым элементом для систем Honeywell — он гарантирует безопасную, быструю и бесперебойную связь, что критично для контроля промышленных процессов и анализа их производительности.
Параметры продукта
- Производитель: Honeywell
- Модель: 51404203-002
- Тип модуля: Модуль коммуникаций для контроллеров Honeywell TDC 3000/Experion PKS
- Коммуникационные характеристики:
- Сетевые интерфейсы: 2 независимых Ethernet-порта (RJ45), поддерживающие 10/100 Мбит/с (Fast Ethernet)
- Поддерживаемые протоколы: Modbus TCP (сервер/клиент), Honeywell proprietary протокол (для связи с Experion PKS)
- Режим работы: Двойная ре던дантность (автоматическое переключение при сбое)
- Время переключения ре던дантности: <50 мс
- Максимальная скорость передачи данных: 100 Мбит/с
- Диапазон передачи сигнала: До 100 м (при использовании кабеля Cat5e)
- Безопасные функции:
- Шифрование данных: AES-128 (для Modbus TCP)
- Аутентификация устройств: MAC-фильтрация, парольная защита конфигурации
- Защита от несанкционированного доступа: Файрвол для блокировки нежелательных подключений
- Электрические параметры:
- Напряжение питания: 5 В DC (от шасси Honeywell TDC 3000/Experion PKS), допустимый диапазон 4.75–5.25 В DC
- Потребление тока: ≤80 мА (при работе двух Ethernet-портов)
- Операционные параметры:
- Температурный диапазон эксплуатации: 0 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в шасси)
- Устойчивость к вибрации: IEC 60068-2-6 (10–500 Гц, амплитуда 0.15 мм)
- Устойчивость к ЭМП: EN 61000-6-2 (класс промышленной среды)
- Сертификации: CE, UL 508, ATEX (Zone 2), IECEx (Zone 2), RoHS
- ПО для конфигурации: Honeywell Experion Configuration Studio (версии 4.0 и выше), Honeywell TDC 3000 Communication Configurator
Преимущества и особенности
- Двойная ре던дантная связь: Два независимых Ethernet-порта с автоматическим переключением за <50 мс гарантируют бесперебойную связь — в нефтегазовой реферинии, например, при сбое одного кабеля Honeywell 51404203-002 продолжает передавать данные о давлении в трубопроводах, не останавливая процесс переработки нефти.
- Поддержка Modbus TCP: Совместимость с стандартным промышленным протоколом позволяет интегрировать модуль в любые системы — если предприятие использует датчики Siemens (Modbus TCP) и операторные панели ABB (Modbus TCP), Honeywell 51404203-002 одновременно общается с обеими устройствами, без необходимости дополнительных адаптеров.
- Кибербезопасные функции: Шифрование AES-128 и MAC-фильтрация защищают данные от хакеров — в химических цехах, где параметры реакции являются конфиденциальной информацией, модуль предотвращает несанкционированный доступ и подделку команд управления.
- Сертификация ATEX Zone 2: Подходит для использования в опасных зонах с риском взрыва (нефтегаз, химия) — корпус из нержавеющей стали и ограниченное энергопотребление предотвращают искровые разряды, соответствуюя требованиям безопасности.
- Легкая интеграция с Honeywell системами: Стандартный слот в шасси TDC 3000/Experion PKS и автоматическое распознавание через Experion Configuration Studio упрощают настройку — инженеры конфигурируют протоколы и параметры ре던дантности через графический интерфейс, не требуя написания низкоуровневого кода.
Случаи применения в отраслях
- Нефтегазовая отрасль (реферинии): В нефтегазовых рефериниях Honeywell 51404203-002 обеспечивает связь между контроллером Honeywell Experion PKS (управляет процессом переработки нефти) и системой SCADA Siemens WinCC (собирает данные о производительности и отправляет команды оператора). Р던дантные Ethernet-порты гарантируют, что при сбое одного сетевого канала данные о температуре печи и давлении в трубопроводах продолжают поступать в SCADA за <50 мс — оператор не теряет контроль над процессом, и переработка нефти не прерывается.
- Химическая промышленность (реакторные цеха): В цехах по производству полиэтилена Honeywell 51404203-002 передает данные о концентрации мономера и температуре реактора в систему мониторинга Honeywell Uniformance. Шифрование AES-128 защищает эти данные от несанкционированного доступа, а сертификация ATEX Zone 2 гарантирует безопасную работу в зоне с риском взрыва. При превышении температуры >150 °C система Uniformance отправляет команду на остановку реактора, и Honeywell 51404203-002 гарантирует доставку команды за <50 мс, предотвращая разрыв реактора.
- Энергетика (ТЭС): В теплоэлектростанциях Honeywell 51404203-002 общается с контроллерами нескольких котлов (через Modbus TCP) и передает объединенные данные в систему управления распределением электроэнергии (SCADA ABB Ability™). Модуль работает в условиях вибраций (от электродвигателей насосов) и устойчив к ЭМП — связь не прерывается, и оператор может отслеживать состояние всех котлов в реальном времени, регулируя подачу топлива для оптимизации энергопотребления.
- Пищевая промышленность (линии упаковки): В линиях упаковки консервов Honeywell 51404203-002 управляет связью между контроллером TDC 3000 (управляет скоростью конвейера и температурой пастеризации) и операторной панелью Honeywell Magelis. При нестабильности скорости конвейера оператор отправляет команду на корректировку через панель, и Honeywell 51404203-002 мгновенно передает сигнал в контроллер, предотвращая брак продукции (из-за неправильной упаковки или недостаточной пастеризации).
Сравнение с конкурентами
Сравним Honeywell 51404203-002 с аналогичным модулем коммуникаций Siemens 6GK7443-1EX30-0XE0 (для контроллеров S7-400):
| Параметр | Honeywell 51404203-002 | Siemens 6GK7443-1EX30-0XE0 |
|---|---|---|
| Сетевые интерфейсы | 2 x Fast Ethernet (100 Мбит/с, редандантные) | 2 x Fast Ethernet (100 Мбит/с, не редандантные) |
| Поддерживаемые протоколы | Modbus TCP, Honeywell proprietary | Profinet, MPI, Profibus DP |
| Время переключения ре던дантности | <50 мс | Не поддерживается |
| Шифрование данных | AES-128 | SSL/TLS (только для Ethernet/IP) |
| Сертификация ATEX | Zone 2 | Нет |
| Совместимость | Honeywell TDC 3000/Experion PKS | Siemens S7-400/PCS 7 |
Как видно из таблицы, Honeywell 51404203-002 имеет преимущество в плане ре던дантной Fast Ethernet, быстрого переключения при сбое, шифрования AES-128 и сертификации ATEX Zone 2 — это делает его предпочтительным для систем Honeywell и опасных зон (нефтегаз, химия), где требуется высокая надежность и безопасность связи. Siemens модель подходит для менее требовательных задач, но уступает по ре던дантности и адаптации к суровым условиям.
Рекомендации по выбору
При выборе Honeywell 51404203-002 учитывайте следующие факторы:
- Тип контроллера Honeywell: Модуль разработан исключительно для контроллеров Honeywell TDC 3000 и Experion PKS — если у вас есть эти системы и промышленные объекты Honeywell, Honeywell 51404203-002 обеспечит полную совместимость и ре던дантную связь; для Siemens S7 или ABB AC 800M выбирайте модули соответствующего бренда.
- Требуемая ре던дантность: Для круглосуточных объектов (реферинии, ТЭС), где прерывание связи приведет к большим потерям, ре던дантная архитектура Honeywell 51404203-002 обязательна; для лабораторных установок или не критических процессов можно использовать модули без ре던дантности.
- Используемые протоколы: Если предприятие использует Modbus TCP для связи с датчиками и SCADA, Honeywell 51404203-002 подходит лучше — он поддерживает этот протокол стандартно, без дополнительных модулей; для Profinet или Profibus выбирайте Siemens модули.
- Условия эксплуатации: Для опасных зон ATEX Zone 2 или цехов с сильными ЭМП (нефтегаз, химия) Honeywell 51404203-002 — единственный подходящий выбор; для обычных цехов с температурой 0–50 °C можно рассмотреть более дешёвые модели.
Меры предосторожности
- Установка: Монтируйте Honeywell 51404203-002 только в стандартный слот шасси Honeywell TDC 3000/Experion PKS, следуя руководству Honeywell — обеспечьте свободное пространство ≥10 мм с обеих сторон для теплоотвода (температура корпуса не должна превышать +60 °C). Отключите питание контроллера перед монтажем, чтобы избежать короткого замыкания.
- Подключение сети: Используйте кабели категории Cat5e или Cat6 для Ethernet-портов — они обеспечивают стабильную передачу данных до 100 м и устойчивость к помехам. Для ре던дантной связи подключите каждый порт к отдельной сетевой свитч (не используйте один свитч для обоих портов), чтобы избежать одинакового точки отказа.
- Настройка безопасности: Через Experion Configuration Studio включите шифрование AES-128 и MAC-фильтрацию — добавьте только разрешённые IP-адреса устройств (SCADA, операторные панели) в белый список, чтобы предотвратить несанкционированное подключение. Регулярно обновляйте пароль для конфигурации модуля (раз в 3 месяца).
