Описание
Общее описание продукта

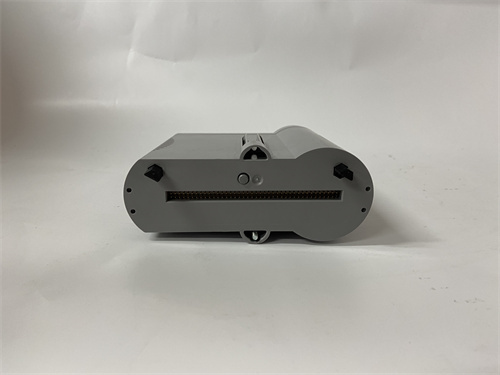

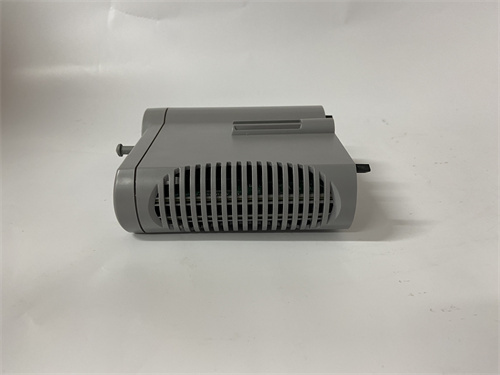

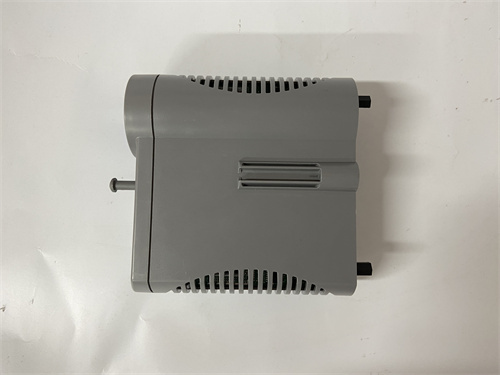

Основным объектом рассмотрения — HONEYWELL CC-IP0101 (ссылка на продукт: [вставить ссылку]). Это модуль коммуникаций компании Honeywell, разработанный для интеграции систем автоматизации DCS серии Experion PKS в промышленные сети Ethernet/IP, предназначенный для передачи данных между контроллерами, модулями I/O и внешними устройствами (ПЛК, сенсоры, системы мониторинга). HONEYWELL CC-IP0101 обеспечивает высокую скорость и надежность передачи данных, что делает его критическим компонентом в нефтегазовой, химической и энергетической промышленности — где прерывание связи может привести к авариям или остановке производства. Благодаря совместимости с Experion PKS и поддержкой отказоустойчивых сетей, HONEYWELL CC-IP0101 гарантирует непрерывную работу автоматизационных систем.
Технические параметры продукта
- Тип устройства: Модуль коммуникаций Ethernet/IP для DCS Honeywell Experion PKS
- Поддерживаемый протокол: Ethernet/IP (соответствует стандарту ODVA CIP)
- Интерфейсы: 2 порта Gigabit Ethernet (10/100/1000BASE-T), поддерживают топологии “линия” и “кольцо” (для redundancy)
- Скорость передачи данных: До 1 Гбит/с (полу Duplex), до 500 Мбит/с (полу Duplex)
- Изоляция: Оптическая изоляция Ethernet-портов (2500 В AC) от внутренней электроники модуля
- Рабочая температура: от 0 °C до +60 °C
- Влажность: До 95% (без конденсации)
- Питание: 24 В DC (двойной вход для резервирования, диапазон 19,2–28,8 В)
- Габаритные размеры: 100 × 160 × 30 мм (длина × ширина × толщина)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах)
- Монтаж: На DIN-рейку или стандартную раму Honeywell Experion PKS
- Дополнительные функции: Поддержка сетевой redundancy (время переключения < 5 мс), встроенный диагностический интерфейс (RS485), защита от перегрузки и короткого замыкания в сетевых портах
Преимущества и особенности
- Отказоустойчивость для критических систем: Поддержка кольцевой топологии Ethernet/IP и двойного входа питания делает HONEYWELL CC-IP0101 отказоустойчивым — при отключении одного сетевого канала или источника питания модуль автоматически переключается на резервный, гарантируя непрерывную связь в системах, где остановка невозможна (например, управление химическими реакторами).
- Высокая скорость и низкая задержка: Скорость передачи до 1 Гбит/с и задержка < 1 мс позволяют HONEYWELL CC-IP0101 передавать большие объемы данных в реальном времени — например, исторические логи параметров процесса (температура, давление) или сигналы от hundreds датчиков в DCS Experion PKS.
- Гибкая интеграция с внешним оборудованием: Поддержка Ethernet/IP делает HONEYWELL CC-IP0101 совместимым с оборудованием от разных производителей — например, с серво-драйверами Yaskawa, датчиками Bently Nevada или контроллерами Allen-Bradley, без необходимости дополнительных шлюзов.
- Простота диагностики: Встроенный интерфейс RS485 и индикаторы LED состояния портов позволяют быстро выявлять неисправности (например, нестабильное соединение с модулем I/O) — инженеры могут диагностировать модуль без подключения к ПК, сокращая время простоя.
- Совместимость с DCS Honeywell Experion PKS: HONEYWELL CC-IP0101 автоматически распознается системой Experion PKS, и его конфигурация осуществляется через стандартное ПО Honeywell Control Builder — не требуется сложное программирование, ускоряя внедрение проекта.
Случаи применения в отраслях
- Нефтегазовая промышленность: Передача данных от датчиков давления и температуры в трубопроводах к DCS Experion PKS — HONEYWELL CC-IP0101 использует Ethernet/IP для передачи сигналов, и redundancy сети гарантирует, что даже при отключении одного канала данные продолжают поступать в контроллер, предотвращая перепады давления и утечки.
- Химическая промышленность: Интеграция модулей I/O (аналоговые входы для реагентов) с DCS Experion PKS — модуль управляет передачей данных о концентрации реагентов, и при превышении критических значений система автоматически останавливает подачу, защищая реактор от повреждения.
- Электроэнергетика: Передача данных о состоянии турбин и электрогенераторов на ТЭЦ — HONEYWELL CC-IP0101 передает параметры (скорость турбины, мощность генератора) в систем мониторинга, позволяя операторам регулировать режим работы и предотвращать перегрузку.
- Пищевая промышленность: Контроль линий пастеризации продуктов — модуль передачи данных между датчиками температуры и DCS Experion PKS, гарантируя, что температура пастеризации соответствует стандартам ГМП, и предотвращая брак продукции.
Сравнение с конкурентами
В таблице ниже представлено сравнение HONEYWELL CC-IP0101 с аналогичными модулями коммуникаций Ethernet/IP:
| Параметр | HONEYWELL CC-IP0101 | Siemens CP 1543-1 | Allen-Bradley 1756-EN2T |
|---|---|---|---|
| Протокол | Ethernet/IP | Ethernet/IP, PROFINET | Ethernet/IP |
| Скорость передачи | До 1 Гбит/с | До 1 Гбит/с | До 1 Гбит/с |
| Время переключения redundancy | < 5 мс | < 10 мс | < 3 мс |
| Изоляция портов | 2500 В AC | 1500 В AC | 2000 В AC |
| Совместимость с DCS | Honeywell Experion PKS | Siemens PCS 7 | Allen-Bradley ControlLogix |
| Цена (примерная) | Высокая | Высокая | Высокая |
HONEYWELL CC-IP0101 выделяется лучшей изоляцией портов, быстрым переключением redundancy и глубокой интеграцией с DCS Honeywell Experion PKS — что делает его предпочтительным для проектов, где используется именно Experion PKS и требуется максимальная надежность связи.
Советы по выбору
- Определите тип используемого DCS: Если система основана на Honeywell Experion PKS, HONEYWELL CC-IP0101 — идеальный выбор; для других DCS (Siemens PCS 7, Allen-Bradley ControlLogix) лучше выбрать модули, оптимизированные под эти системы.
- Оцените нужды в redundancy: Для критических процессов (нефтегаз, химия) обязательно выбирайте HONEYWELL CC-IP0101 с поддержкой кольцевой топологии — простые модули без redundancy не гарантируют непрерывную связь при сбое сети.
- Проверьте количество подключаемых устройств: Если нужно подключить > 50 модулей I/O или датчиков, убедитесь, что модуль поддерживает достаточное количество одновременных соединений (HONEYWELL CC-IP0101 поддерживает до 128 устройств в сети).
- Учтите условия эксплуатации: Для помещений с температурой > 50 °C обеспечьте вентиляцию — HONEYWELL CC-IP0101 не поддерживает длительную работу при температуре выше +60 °C.
Меры предосторожности
- Перед монтажем HONEYWELL CC-IP0101 убедитесь, что сетевые кабели соответствуют стандарту Cat5e или выше — низкокачественные кабели могут вызвать искажения сигналов и снизить скорость передачи.
- Не подключайте модуль к публичным сетям без дополнительной защиты (например, фаервола) — HONEYWELL CC-IP0101 не имеет встроенного шифрования данных, и несанкционированный доступ может привести к утечке информации о процессе.
- Регулярно проверяйте состояние redundancy сети — используйте диагностический интерфейс RS485 для проверки связи с резервным каналом, чтобы избежать неожиданного сброса при отключении основного канала.
- Не превышайте максимальное количество подключаемых устройств (128) — перегрузка сети приведет к задержкам передачи данных и нестабильной работе HONEYWELL CC-IP0101.
- При замене модуля используйте только оригинальные HONEYWELL CC-IP0101 — неоригинальные аналоги не соответствуют требованиям совместимости с Experion PKS и могут привести к сбою DCS.
