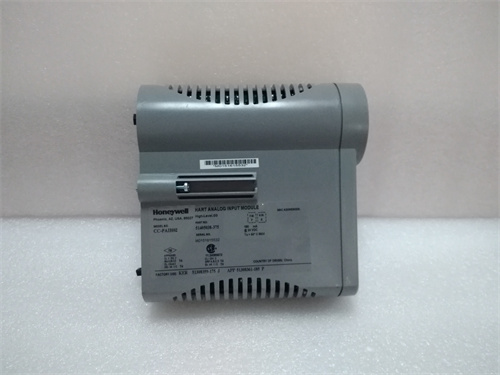

HONEYWELL CC-PAIH02

Описание

Общая информация о продукте HONEYWELL CC-PAIH02

Технические параметры HONEYWELL CC-PAIH02

• Питание:
  • Тип питания: Поддерживает питание от шасси контроллера Experion PKS — 5 В DC ±5% (для электроники АЦП) и 24 В DC ±10% (для питания активных датчиков RTD);
  • Токовое потребление: ≤ 0,2 А (при 5 В DC) и ≤ 0,3 А (при 24 В DC) — не влияет на общую нагрузку системы.
• Количество и тип входных каналов:
  • Количество каналов: 8 независимых аналоговых входных канала — каждый канал может подключаться к отдельному слабосигнальному датчику;
  • Тип поддерживаемых сигналов (настраиваемые через ПО Honeywell Control Builder):
    • Температурные датчики: Термокупли (типы J, K, T, E, R, S, B) — для измерения температур от -200 °C до +1800 °C;
    • Резистивные термометры (RTD): Pt100, Pt1000, Cu100 — с поддержкой 2-, 3- и 4-х проводных схем подключения (для снижения ошибки из-за сопротивления кабеля);
    • Слабые аналоговые сигналы: 0–50 мВ DC, 0–100 мВ DC — для датчиков давления с низким выходом, анализаторов газов.
• Параметры АЦП и точности:
  • Разрядность АЦП: 24 бит — обеспечивает высокую разрешающую способность для слабых сигналов (разрешение ≤ 0,1 мВ для диапазона 0–100 мВ);
  • Точность измерения: ≤ ±0,02% полного диапазона (FS) при номинальной температуре (+25 °C) и ≤ ±0,05% FS в диапазоне рабочих температур (-20 °C до +60 °C);
  • Частота счета сигналов: До 10 Гц (для каждого канала) — достаточная для большинства процессов с медленными изменениями параметров (например, температура реакции в фармацевтике).
• Защита и надежность:
  • Электрическая изоляция: Между каналами — ≥ 1 кВ AC на 1 минуту, между каналами и шасси — ≥ 2 кВ AC на 1 минуту — предотвращает распространение помех и короткие замыкания;
  • Фильтрация помех: Встроенный цифровой фильтр (настраиваемое время постоянной 0,1–100 с) и пассивный RC-фильтр (частота среза 1 Гц) — подавляет высокочастотные помехи от приводов, трансформаторов и генераторов;
  • Защита от перегрева и короткого замыкания: Каждый канал оснащен ограничителем тока (до 10 мА) и термисторной защитой — предотвращает повреждение АЦП при коротком замыкании или превышении напряжения.
• Температурный диапазон: Работает в диапазоне от -20 °C до +60 °C, с допустимым перепадом температуры ≤ 15 °C/час — адаптирован к экстремальным условиям (арктические нефтегазовые площадки, жаркие химические цеха).
• Механические параметры: Габариты 120 × 160 × 45 мм (ширина × высота × глубина), вес约 350 г, крепление в слоты шкафов Experion PKS через фиксирующие зажимы — соответствует габаритным требованиям системы.

Преимущества и особенности HONEYWELL CC-PAIH02

1. Высокая чувствительность к слабым сигналам: Разрядность АЦП 24 бит и точность ≤ ±0,02% FS делают HONEYWELL CC-PAIH02 идеальным для сбора слабых сигналов — например, в фармацевтической промышленности при контроле температуры реакции синтеза лекарств (изменения ≤ 0,1 °C), модуль фиксирует малые флуктуации и передает данные в контроллер, позволяя регулировать параметры в реальном времени и гарантировать качество лекарственного продукта.
2. Гибкая поддержка температурных датчиков: В отличие от специализированных модулей, HONEYWELL CC-PAIH02 работает с всеми основными типами термокуплей и RTD (включая 4-х проводные Pt100), что устраняет необходимость покупки отдельных модулей для разных датчиков. Например, в нефтегазовой перегонной колонне модуль может одновременно считывать сигналы от термокупли (тип K, температура верха колонны) и RTD Pt100 (температура низа колонны), сокращая количество компонентов в шкафу.
3. Полная интеграция с Honeywell Experion PKS: HONEYWELL CC-PAIH02 автоматически распознается контроллером Experion PKS при подключении, не требует сложной настройки драйверов и настраивается через программное обеспечение Honeywell Control Builder. Инженеры могут быстро назначить функции каналов (например, “датчик температуры катализатора”, “датчик уровня раствора в реакторе”) и настроить фильтры помех через графический интерфейс, сокращая время монтажа.
4. Устойчивость к электромагнитным помехам: Высокая электрическая изоляция (≥ 2 кВ AC) и двойная система фильтрации (RC + цифровой) делают HONEYWELL CC-PAIH02 устойчивым к сильным помехам от мощного электрооборудования — например, в компрессорных станциях нефтегазовых комплексов, где помех от приводов компрессоров не искажают слабые сигналы от датчиков давления газа (0–50 мВ).
5. Детальная диагностика в реальном времени: Каждый канал HONEYWELL CC-PAIH02 поддерживает самодиагностику (проверка на разрыв кабеля, короткое замыкание, выход сигнала за диапазон, деградацию датчика RTD) — при обнаружении неполадки модуль отправляет код ошибки в контроллер Experion PKS, который отображает проблему на панели оператора Honeywell Operator Interface. Это позволяет операторам быстро устранить неисправность (например, заменить поврежденный кабель к термокупле), предотвращая остановку процесса.

Примеры применения HONEYWELL CC-PAIH02

• Нефтегаз (неftepererabatyvayushchiy zavod): В заводах по переработке нефти HONEYWELL CC-PAIH02 собирает сигналы от 8 датчиков: 4 термокупли (тип R, температура перегонки высокоалкильных фракций, -50 °C до +400 °C) и 4 RTD Pt100 (тип 4-х проводной, температура подогрева труб, 0 °C до +200 °C). Данные передаются в контроллер HONEYWELL C200, который регулирует подачу пара в перегонные колонны. Точность ≤ ±0,02% FS гарантирует, что температура фракций контролируется с ошибкой ≤ 0,1 °C, предотвращая смешивание продуктов и образование брака.
• Химическая промышленность (реакторная установка для производства пластиков): В производстве полиэтилена HONEYWELL CC-PAIH02 считывает сигналы от 6 датчиков давления с низким выходом (0–100 мВ) и 2 RTD Pt1000 (температура катализатора, 50 °C до +150 °C). Модуль фильтрует помех от смесительных агитаторов (время постоянной фильтрации 1 с) и передает стабильные данные в контроллер. При падении давления в реакторе на 5% ниже нормы контроллер через модуль выходов активирует насос пополнения сырья, поддерживая стабильность реакции.
• Энергетика (ТЭС с паровой турбиной): В теплоэлектростанциях HONEYWELL CC-PAIH02 собирает сигналы от 8 термокуплей (тип S, температура газов выхлопа турбины, +500 °C до +1200 °C) и 4 RTD Pt100 (температура подшипников турбины, 0 °C до +150 °C). Данные передаются в контроллер Experion PKS, который регулирует подачу пара и скорость турбины. Устойчивость модуля к помехам от генератора гарантирует, что сигналы термокуплей не искажаются, предотвращая перегрев подшипников и износ турбины.
• Фармацевтика (линия синтеза антибиотиков): В фармацевтических заводах HONEYWELL CC-PAIH02 считывает сигналы от 6 RTD Pt100 (тип 3-х проводной, температура реакции синтеза, +20 °C до +40 °C) и 2 датчиков pH с выходом 0–50 мВ. Модуль фиксирует изменения температуры ≤ 0,05 °C и pH ≤ 0,01 единицы, передавая данные в контроллер. Это позволяет точно поддерживать условия реакции, гарантируя чистоту антибиотика и соответствие международным стандартам GMP (Good Manufacturing Practice).

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с Honeywell Experion PKS: Прежде чем приобрести HONEYWELL CC-PAIH02, убедитесь, что он поддерживается вашей версией контроллера Experion PKS (≥ v4.0) и имеет свободный слот в шкафу. Информация о совместимости доступна в документации на [ссылке на HONEYWELL CC-PAIH02] или через техническую поддержку Honeywell.
• Определите тип используемых датчиков: Если вы используете слабосигнальные датчики (≤ 100 мВ), термокупли редких типов (R, S, B) или 4-х проводные RTD, HONEYWELL CC-PAIH02 — оптимальный выбор; для систем с только токовыми сигналами (4–20 мА) можно рассмотреть более экономичные модели Honeywell (например, HONEYWELL CC-PAIX01).
• Приобретайте оригинал: Для гарантии точности и надежности покупайте HONEYWELL CC-PAIH02 только у авторизованных дилеров Honeywell — подделки имеют низкую разрядность АЦП (16 бит), слабую фильтрацию помех и не поддерживают самодиагностику, что может привести к ошибкам в измерении и авариям.

Предостережения

• Не используйте модуль вне систем Honeywell Experion PKS: HONEYWELL CC-PAIH02 разработан исключительно для контроллеров Experion PKS — использование с системами других брендов приведет к несовместимости и повреждению модуля.
• Настройте фильтры помех перед запуском: В зависимости от условий эксплуатации (уровень помех) настройте время постоянной фильтрации через Honeywell Control Builder — для слабых сигналов (≤ 50 мВ) рекомендуется установить фильтр 1–5 с (чтобы подавить высокочастотные помехи), а для стабильных температурных сигналов — 10–20 с (чтобы снизить шум).
• Осуществляйте монтаж при отключенном питании: При подключении HONEYWELL CC-PAIH02 к шасси или датчикам обязательно отключите питание контроллера Experion PKS — это предотвращает электроудар, короткое замыкание и повреждение чувствительной электроники АЦП.
• Регулярно калибруйте модуль: Каждый 6 месяцев откалибруйте HONEYWELL CC-PAIH02 с использованием эталонного генератора слабых сигналов (например, Honeywell Calibrator HC900) — отсутствие калибровки увеличивает погрешность измерения до ≥ ±0,2% FS, что может привести к нестабильности процесса и браку продукции.
