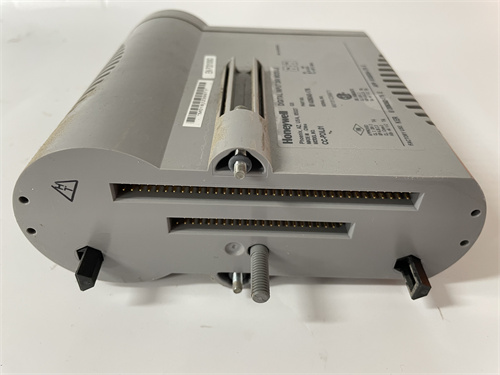

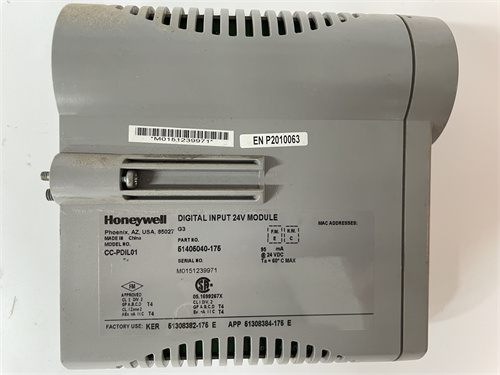

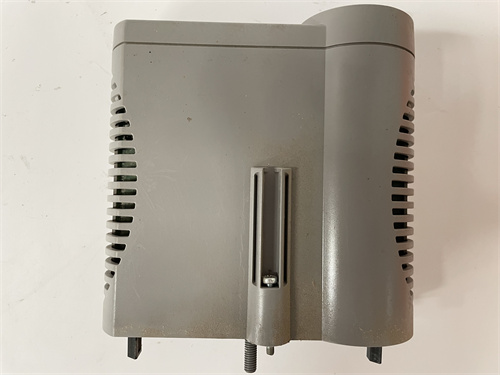

HONEYWELL CC-PDIL01
Описание продукта
HONEYWELL CC-PDIL01 является надежным модулем цифровых входов (DI), разработанным компанией Honeywell – глобальным лидером в решениях для автоматизации промышленных процессов, энергетики и нефтегазовой сфере. Этот модуль HONEYWELL CC-PDIL01 специализируется на точном считывании цифровых сигналов от сенсоров, кнопок управления, датчиков положения и других цифровых устройств в составе системы распределенного управления Honeywell Experion PKS – одной из ведущих платформ для управления сложными промышленными процессами [ссылка на продукт]. Благодаря полностью изолированным каналам, быстрой реакцией на сигналы, robustной конструкции и адаптации к агрессивным промышленным условиям (высокая температура, вибрации, электромагнитные помехи), HONEYWELL CC-PDIL01 легко интегрируется в нефтегазовые комплексы, химические заводы, тепловые электростанции, атомные электростанции и установки для производства химикатов. В составе системы Experion PKS HONEYWELL CC-PDIL01 демонстрирует исключительную стабильность и надежность, подтверждая опыт Honeywell в разработке компонентов для критических автоматизационных цепей [ссылка на продукт]. Особенно ценен HONEYWELL CC-PDIL01 в реакторных системах химических заводов, системах управления турбинами тепловых электростанций, линиях перекачивания нефти и газа – где точность считывания цифровых сигналов напрямую влияет на безопасность процессов и эффективность производства.
Технические параметры
- Тип устройства: модуль цифровых входов (DI) для системы DCS Honeywell Experion PKS (модульный, расширяемый)
- Количество каналов: 16 независимых цифровых входов (каждой канал полностью изолирован от других и от земли)
- Поддерживаемые типы сигналов:
- Универсальные цифровые сигналы: НО (нормально открытые)/ЗО (нормально закрытые) контакты
- Уровневые сигналы: TTL (0–5 В), 24 В ПН (логический 0 – ≤ 1 В, логический 1 – ≥ 11 В)
- Параметры считывания сигнала:
- Время реакции: ≤ 1 мс (для критических сигналов), ≤ 10 мс (для обычных сигналов)
- Репродуцируемость времени реакции: ±0,1 мс (минимальная вариация при одинаковых условиях)
- Максимальная частота считывания: 1 кГц (на канал)
- Изоляция:
- Электрическая изоляция каналов: 250 В АС (между каналами), 500 В АС (между каналами и землей)
- Изоляция питания: 1 кВ АС (между входом питания и сигнальными цепями)
- Коммуникация с контроллером: через внутреннюю шину Honeywell Experion PKS (Серийная коммуникационная шина, скорость передачи данных 1 Мбит/с)
- Совместимость: полная совместимость с контроллерами Honeywell C200, C300, операторскими станциями Honeywell Experion PKS HMI и программным обеспечением Honeywell Control Builder
- Питание: от шасси контроллера Honeywell Experion PKS (24 В ПН, диапазон 18–30 В), потребление не более 10 Вт
- Температурный диапазон работы: 0 °C до +55 °C (операция), от -20 °C до +70 °C (хранение)
- Уровень защиты: IP20 (для установки в шасси Honeywell или закрытые промышленные щиты)
- Конструкционные особенности:
- Корпус: металлический с термодиспергирующим покрытием
- Разъемы: фиксированные, защищенные от вибраций и пыли (тип Harting)
- Монтаж: на рейку DIN, совместим с шасси Honeywell Experion PKS
- Размеры: 35 мм (ширина) × 120 мм (высота) × 140 мм (глубина)
- Масса: 0,8 кг
- Стандарты соответствия: IEC 61131-2, EN 61000-6-2 (ЭМС), UL 508, CE, ISO 9001, RoHS
- Защитные функции: защита от переvoltaжа (до 30 В ПН), защита от короткого замыкания, подавление электромагнитных помех (фильтры EMI/RFI), мониторинг целостности каналов, индикация состояния каждого канала (LED – активность/авария)
Преимущества и особенности
HONEYWELL CC-PDIL01 выделяется полностью изолированными каналами и быстрой реакцией на сигналы (≤ 1 мс): электрическая изоляция предотвращает взаимное влияние сигналов между каналами и защищает модуль от помех от других компонентов автоматизации, а быстрая реакция гарантирует своевременную обработку критических сигналов (например, сигналы аварийных кнопок). Ключевым преимуществом является универсальность каналов и высокая частота считывания: настраиваемые контакты (НО/ЗО) подходят для подключения различных типов цифровых устройств, а частота 1 кГц позволяет считывать быстрые сигналы (например, от энкодеров положения). Модуль имеет глубокую интеграцию с системой DCS Honeywell Experion PKS: автоматически распознается контроллерами, загружает оптимальные параметры конфигурации и передает данные в реальном времени в систему мониторинга, упрощая настройку и эксплуатацию. Также HONEYWELL CC-PDIL01 оснащен расширенной диагностикой и индикацией LED: операторы могут в реальном времени отслеживать состояние каждого канала, выявлять неполадки (обрыв кабеля, неисправный сенсор) и быстро устранять проблемы, сокращая время простоев. Особая особенность – адаптация к агрессивным условиям: термодиспергирующий корпус и защищенные разъемы обеспечивают надежную работу в условиях высокой температуры, вибраций и пыли, что критично для нефтегазовых и химических производств.
Прикладные области и кейсы
HONEYWELL CC-PDIL01 широко используется в нефтегазовой сфере (добывающие платформы – считывание сигналов от датчиков уровня нефти/газа, компрессорные станции – мониторинг сигналов аварийного останова, трубопроводы – контроль сигналов положения клапанов), химической промышленности (реакторные установки – считывание сигналов от термодатчиков аварийного перегрева, линии синтеза – контроль сигналов датчиков давления), энергетике (теплоэлектростанции – мониторинг сигналов положения турбин, атомные электростанции – контроль сигналов системы охлаждения), металлургии (электродные печи – считывание сигналов от датчиков уровня расплава, прокатные линии – контроль сигналов датчиков скорости) и пищевой промышленности (линии пастеризации – считывание сигналов от датчиков наличия продукции). В реакторных установках химических заводов модуль считывает сигналы от аварийных кнопок и датчиков положения клапанов: HONEYWELL CC-PDIL01 с временем реакции ≤ 1 мс передает данные в контроллер Honeywell C300, позволяя мгновенно реагировать на опасные режимы и активировать аварийные процедуры. В нефтегазовых компрессорных станциях он считывает сигналы от датчиков аварийного останова: изолированные каналы защищают сигналы от помех от высоковольтного оборудования, а расширенная диагностика позволяет быстро выявлять обрыв кабеля. В тепловых электростанциях HONEYWELL CC-PDIL01 контролирует сигналы положения клапанов подачи пара: данные передаются в систему Experion PKS HMI, позволяя операторам отслеживать параметры в реальном времени и своевременно реагировать на нештатные режимы.
Сравнение с конкурентами
По сравнению с аналогичными модулями цифровых входов для DCS (например, Siemens SM 421, ABB DI810, Emerson DeltaV DI), HONEYWELL CC-PDIL01 имеет несколько преимуществ. Во-первых, глубокая интеграция с системой Honeywell Experion PKS и автоматическая конфигурация – идеально для предприятий, использующих оборудование Honeywell, в то время как сторонние модули требуют сложной адаптации. Во-вторых, полностью изолированные каналы и более быстрая реакция на сигналы (≤ 1 мс) – обеспечивают более надежную обработку критических сигналов, чем аналоги с групповой изоляцией и временем реакции 5–10 мс. В-третьих, универсальные каналы и высокая частота считывания – универсальнее для различных типов цифровых устройств и быстрых сигналов. Недостатком по сравнению с модулями Emerson DeltaV DI является ограниченная совместимость с системами DCS других брендов, но для систем на базе Honeywell Experion PKS HONEYWELL CC-PDIL01 является оптимальным решением.
Советы по выбору и предостережения
При выборе HONEYWELL CC-PDIL01 необходимо учитывать количество и тип цифровых устройств (НО/ЗО контакты, уровень сигнала), требования к времени реакции и совместимость с системой DCS Honeywell Experion PKS. Для систем с большим количеством цифровых входов рекомендуется параллельное подключение нескольких модулей или выбор модели Honeywell CC-PDIL02 с 32 каналами. При установке модуля следует использовать только сертифицированные кабели Honeywell, обеспечить надежное заземление шасси и соблюдать правила разделения силовых и сигнальных кабелей (не менее 15 см между ними). Перед эксплуатацией необходимо калибрировать модуль через программное обеспечение Honeywell Control Builder, настроить тип сигнала для каждого канала и проверить работоспособность коммуникации с контроллером. Важно регулярно проверять состояние индикаторов LED и очищать контакты разъемов от пыли (используя компрессированный воздух) – это позволяет поддерживать стабильность работы и предотвращать контактные сбои. Не рекомендуется использовать HONEYWELL CC-PDIL01 в условиях температуры ниже 0 °C или выше 55 °C, в влажных средах без дополнительной защиты или с сигналами с напряжением выше максимальных допустимых значений – это может привести к повреждению входных цепей модуля.
