Описание

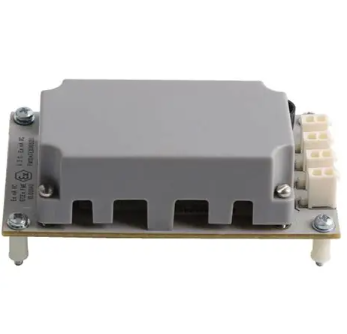

HONEYWELL CC-SCMB02 — это специализированная система коммуникационного модуля (SCM) для сетей автоматизации промышленных процессов, разработанная для контроллеров Honeywell Experion PKS и TDC 3000. Она обеспечивает высокоскоростную передачу данных между критическими компонентами системы (контроллеры, I/O-модули, панели оператора) и внешними сетями (Profinet, Modbus TCP), выступая ключевым элементом для интеграции и синхронизации производственных циклов в энергетике, нефтегазовой отрасли и крупных химических комплексах. В составе автоматизационных схем HONEYWELL CC-SCMB02 легко интегрируется с существующими системами Honeywell, гарантируя совместимость и надежную коммуникацию в реальном времени.
Описание продукта
HONEYWELL CC-SCMB02 отличается от базовых коммуникационных модулей (например, CC-SCMB01) расширенной поддержкой промышленных протоколов и двойной резервировкой шинной связи — это устраняет точки отказа в передаче данных и обеспечивает стабильную работу даже при нестабильных условиях сети (например, кратковременные помехи или перезагрузка отдельных узлов). Модуль имеет компактную конструкцию для монтажа в шкафы DIN-рейка, экономя место и упрощая интеграцию в существующие схемы автоматизации.
Особенностью HONEYWELL CC-SCMB02 является поддержка много протоколов одновременно: она работает с Profinet IRT (для высокоскоростной синхронизации), Modbus TCP (для связи с внешними контроллерами), Ethernet/IP и собственным протоколом Honeywell HART-IP (для передачи данных от сенсоров HART). Также HONEYWELL CC-SCMB02 включает встроенную систему диагностики и защиты: она контролирует скорость передачи, детектирует ошибки пакетов данных и блокирует несанкционированные подключения, передавая сигналы об неисправностях в контроллер Honeywell Experion PKS — это позволяет операторам быстро локализовать проблемы с сетью и устранить их до остановки процесса.
Для удобства конфигурации HONEYWELL CC-SCMB02 поддерживает программное обеспечение Honeywell Control Builder — через него пользователи могут настраивать параметры протоколов (скорость передачи, адрес сети, приоритеты данных), создавать правила фильтрации и отслеживать состояние соединений в реальном времени. В практическом применении HONEYWELL CC-SCMB02 часто используется в нефтеперерабатывающих заводах (передача данных между контроллерами переработки колонн и панелями оператора), крупных ТЭС (синхронизация I/O-модулей турбин с системой управления энергопотреблением) и химических комплексах (интеграция с внешними контроллерами Siemens S7-1500). Дополнительно HONEYWELL CC-SCMB02 имеет сертификацию IECEx и ATEX для опасных зон, что делает его подходящим для эксплуатации в средах с повышенным риском возгорания (например, газоперерабатывающие объекты).
Технические параметры
- Тип устройства: Система коммуникационного модуля (SCM) для промышленных сетей
- Поддерживаемые протоколы:
- Высокоскоростные: Profinet IRT (до 1000 Мбит/с), Ethernet/IP (100/1000 Мбит/с)
- Стандартные: Modbus TCP, HART-IP, OPC UA (опционально)
- Характеристики сетевого интерфейса:
- Количество портов: 4 Ethernet-порта (RJ45), 2 оптических порта (SFP+, для длинных дистанций)
- Скорость передачи: 10/100/1000 Мбит/с (автоматическое определение)
- Латентность: ≤1 мс (для Profinet IRT)
- Резервировка и надежность:
- Тип резервировки: Двойная шинная резервировка (Redundant Ethernet), автоматическое переключение при отказе
- Время переключения: ≤50 мс
- Диагностика и защита:
- Мониторинг: Скорость передачи, количество ошибок пакетов, состояние портов
- Защита: Фильтрация IP-адресов, блокировка несанкционированных подключений, защита от перегрузки
- Рабочие условия:
- Температура: -10 °C до +60 °C
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20 (для монтажа в шкафы)
- Совместимость: Контроллеры Honeywell Experion PKS, TDC 3000; I/O-модули CC-PUIO01, CC-IOM801; сенсоры HART Honeywell STT250; внешние контроллеры Siemens S7-1500, Schneider Modicon M580
Преимущества и особенности
- Много протокольная поддержка: HONEYWELL CC-SCMB02 работает с основными промышленными протоколами одновременно, устраняя необходимость дополнительных коммуникационных модулей и упрощая интеграцию с внешними системами.
- Двойная резервировка сети: Автоматическое переключение на резервную шину при отказе гарантирует непрерывную передачу данных — критично для процессов, где потеря связи приводит к авариям (нефтепереработка, ядерная энергетика).
- Высокая скорость и низкая латентность: Скорость до 1000 Мбит/с и латентность ≤1 мс обеспечивают синхронизацию компонентов в реальном времени, например, для управления турбинами или перерабатывающими колоннами.
- Продвинутая диагностика: Мониторинг состояния сети и сигнализация об ошибках позволяют операторам предотвратить проблемы, а не только устранить их после остановки.
- Сертификации для опасных зон: IECEx и ATEX делают модуль подходящим для нефтегазовых и химических объектов, где требуется повышенная безопасность при работе с электрооборудованием.
Примеры применения в областях автоматизации
- Нефтегазовая отрасль (Нефтепереработка): В нефтеперерабатывающем заводе HONEYWELL CC-SCMB02 обеспечивает связь между 4 контроллерами Experion PKS (управляющими перерабатывающими колоннами) и 2 панелями оператора. При отказе основной Ethernet-шины модуль автоматически переключается на резервную за 30 мс, сохраняя передачу данных о температуре и давлении в колоннах — это предотвращает потерю контроля и аварии.
- Энергетика (Крупные ТЭС): В ТЭС с мощностью 1.2 ГВт HONEYWELL CC-SCMB02 синхронизирует I/O-модули CC-IOM801 (мониторящие параметры турбин) с системой управления энергопотреблением. Через Profinet IRT модуль передаёт данные с латентностью 0.8 мс, позволяя регулировать скорость турбин в режиме реального времени и оптимизировать энергопотребление.
- Химическая промышленность (Реакторные комплексы): В химическом комплексе HONEYWELL CC-SCMB02 интегрирует контроллеры Experion PKS с внешними контроллерами Siemens S7-1500 (управляющими хранилищами химикатов). Через Modbus TCP модуль передает данные о уровне химикатов между системами, а фильтрация IP-адресов блокирует несанкционированные подключения, обеспечивая безопасность сети.
- Металлургия (Сталелитейный завод): В сталелитейном заводе HONEYWELL CC-SCMB02 соединяет I/O-модули CC-PUIO01 (отслеживающие температуру плавки) с панелями оператора и системой архивирования данных. Оптические порты модуля обеспечивают передачу данных на расстояние 5 км между шкафами, а резервировка предотвращает потерю архивных данных при проблемах с сетью.
Сравнение с конкурентами
| Параметр | HONEYWELL CC-SCMB02 | Аналог 1 (Siemens SCALANCE X308-2M) | Аналог 2 (Schneider Modicon M241 Ethernet) |
|---|---|---|---|
| Поддерживаемые протоколы | Profinet IRT, Modbus TCP, HART-IP, Ethernet/IP | Profinet, Ethernet/IP | Modbus TCP, Ethernet/IP |
| Резервировка сети | Двойная (≤50 мс) | Двойная (≤100 мс) | Отсутствует |
| Латентность (Profinet) | ≤1 мс | ≤2 мс | — (не поддерживает Profinet IRT) |
| Оптические порты | 2 (SFP+) | 1 (опционально) | Отсутствует |
| Сертификации для опасных зон | IECEx, ATEX | Нет | Нет |
Советы по выбору и предостережения
Советы по выбору
- По требованиям к интеграции: Если вам нужно подключить систему Honeywell к внешним контроллерам (Siemens, Schneider) или использовать разные протоколы (Profinet + Modbus), выбирайте HONEYWELL CC-SCMB02 — она заменяет несколько специализированных модулей.
- По надежности сети: Для критических процессов (нефтепереработка, ядерная энергетика) этот модуль подходит лучше благодаря двойной резервировке и низкому времени переключения (≤50 мс).
- По условиям эксплуатации: Для опасных зон (IECEx/ATEX) HONEYWELL CC-SCMB02 — единственный выбор, так как аналоги не имеют соответствующих сертификаций.
Предостережения
- Настройка протоколов: При конфигурации через Control Builder четко разделяйте приоритеты данных (например, Profinet IRT для синхронизации, Modbus TCP для архивов) — неправильная настройка может привести к задержкам.
- Оптические кабели: Для оптических портов используйте только сертифицированные кабели SFP+ (компатибельные с HONEYWELL CC-SCMB02) — несертифицированные кабели вызывают ошибки передачи.
- Регулярная диагностика: Раз в 1 месяц проверяйте состояние резервной шины и количество ошибок пакетов через Experion PKS — это гарантирует готовность сети к отказам основной шины.
- Защита сети: Настройте фильтрацию IP-адресов, разрешая доступ только для авторизованных устройств — это предотвращает несанкционированное вмешательство в систему автоматизации.
