Описание

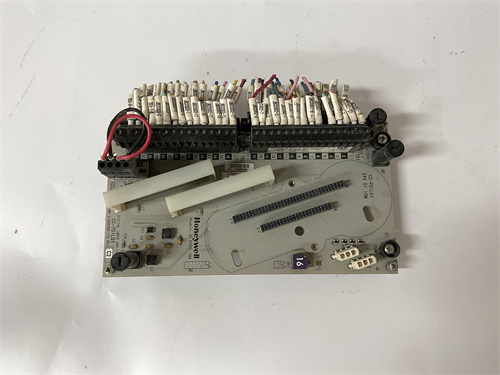

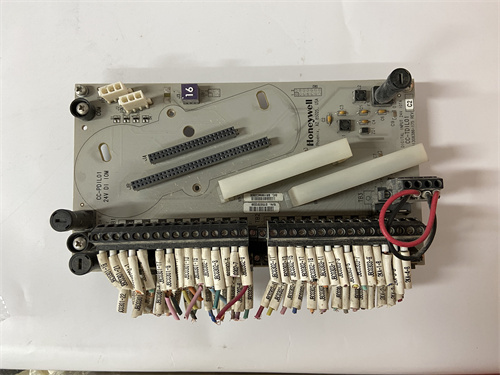

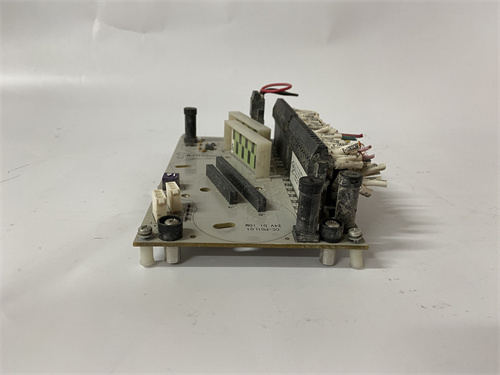

HONEYWELL CC-TDIL01 — это специализированный модуль цифрового ввода (DI) с изоляцией для систем автоматизации промышленных процессов, разработанный для контроллеров Honeywell Experion PKS и TDC 3000. Он предназначен для надежной считывания цифровых сигналов от сенсоров состояния (контакторы, концевики, датчики положения) и передачи данных в ПЛК, выступая ключевым элементом для мониторинга работоспособности исполнительных механизмов в энергетике, нефтегазовой отрасли и химической промышленности. В составе автоматизационных схем HONEYWELL CC-TDIL01 легко интегрируется с существующими системами Honeywell, гарантируя совместимость и устойчивую передачу данных в реальном времени.
Описание продукта
HONEYWELL CC-TDIL01 отличается от стандартных DI-модулей индивидуальной электрической изоляцией каждого канала (до 2500 В АС) и высокой устойчивостью к электромагнитным помехам — это позволяет ему работать в суровых условиях, например, рядом с высоковольтными кабелями в трансформаторных подстанциях или крупными моторами в сталелитейных заводах, без искажения сигналов. Модуль поддерживает двойную резервировку ключевых электронных компонентов (логика обработки сигналов, питание каналов), что дополнительно повышает надежность и предотвращает потерю данных при отказе отдельных элементов.
Особенностью HONEYWELL CC-TDIL01 является гибкая конфигурация 16 каналов: каждый канал можно настроить под тип сигнала (PNP/NPN, контактный замыкание/размыкание) и задать параметры фильтрации помех (время задержки 0.1–100 мс) через программное обеспечение. Это позволяет подключать разные типы сенсоров без дополнительных адаптеров и устранить ложные сигналы, вызванные помехами. Также HONEYWELL CC-TDIL01 включает встроенную функцию диагностики: он детектирует разрыв цепи сенсора, короткое замыкание и выход напряжения за допустимый диапазон, сигнализируя об ошибках в контроллер Honeywell Experion PKS — это позволяет операторам быстро локализовать неисправности и устранить их до остановки процесса.
Для удобства конфигурации HONEYWELL CC-TDIL01 поддерживает программное обеспечение Honeywell Control Builder — через него пользователи могут настраивать параметры каждого канала, отслеживать текущее состояние сигналов и формировать отчеты о диагностических событиях. В практическом применении HONEYWELL CC-TDIL01 часто используется в нефтеперерабатывающих заводах (мониторинг состояния запорных клапанов), тепловых электростанциях (контроль положения дросселей) и химических комплексах (считывание сигналов от датчиков уровня жидкости). Дополнительно HONEYWELL CC-TDIL01 имеет сертификацию ATEX и IECEx для опасных зон, что делает его подходящим для эксплуатации в средах с повышенным риском возгорания.
Технические параметры
- Тип устройства: Модуль цифрового ввода (DI) с индивидуальной изоляцией каналов
- Количество каналов: 16 независимых цифровых входов
- Характеристики входных сигналов:
- Тип сигнала: PNP (24 В DC, 4–32 В), NPN (0–5 В), контактный (замыкание/размыкание)
- Максимальный входной ток: ≤10 мА (при 24 В DC)
- Время отклика: ≤1 мс (без фильтрации), 0.1–100 мс (с настраиваемой фильтрацией)
- Изоляция и устойчивость:
- Индивидуальная изоляция каналов: 2500 В АС (межканальная), 2500 В АС (от шкафа)
- Иммунитет к помехам: EN 61000-6-2 (индустриальное окружение), импульсные помехи ±6 kV
- Электрические характеристики:
- Источник питания: 24 В DC (±15%), поддерживает резервированное питание
- Потребляемая мощность: ≤5 Вт (при полной загрузке)
- Рабочие условия:
- Температура: -10 °C до +60 °C
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20 (для монтажа в шкафы)
- Совместимость: Контроллеры Honeywell Experion PKS, TDC 3000; сенсоры Honeywell LS200 (концевик), Siemens 3RG40 (датчик положения)
Преимущества и особенности
- Индивидуальная изоляция каналов: HONEYWELL CC-TDIL01 защищает каждый канал от перетоков тока и электромагнитных помех, что критично для работы в высоковольтных или шумных средах (трансформаторные подстанции, нефтепереработка).
- Высокая устойчивость к помехам: Соответствие EN 61000-6-2 и иммунитет к импульсным помехам ±6 kV гарантируют безошибочную считывание сигналов, даже вблизи крупных электроприборов.
- Гибкая конфигурация: Настраиваемые типы сигнала и фильтры позволяют подключать разные сенсоры и устранить ложные триггеры, без дополнительных модулей.
- Продвинутая диагностика: Детекция разрыва цепи и короткого замыкания упрощает обслуживание и предотвращает потери данных о состоянии оборудования.
- Сертификации для опасных зон: ATEX и IECEx делают HONEYWELL CC-TDIL01 подходящим для нефтегазовых и химических объектов, где требуется повышенная безопасность электрооборудования.
Примеры применения в областях автоматизации
- Нефтегазовая отрасль (Нефтепроводы): В нефтепроводном комплексе HONEYWELL CC-TDIL01 считывает сигналы от 16 датчиков состояния запорных клапанов (PNP-тип). Каждый канал модуля имеет индивидуальную изоляцию, защищая от помех от высоковольтных систем управления трубопроводами. При разрыве цепи одного датчика модуль сигнализирует в Experion PKS, позволяя операторам быстро заменить сенсор без остановки транспортировки нефти.
- Энергетика (Трансформаторные подстанции): В городской ТП HONEYWELL CC-TDIL01 мониторит положение выключателей через контактные датчики. Фильтрация помех (время задержки 10 мс) устраняет ложные сигналы от электромагнитных помех от трансформаторов. При отключении выключателя модуль передаёт данные в ПЛК, активируя световую сигнализацию аварии.
- Химическая промышленность (Реакторные блоки): В химическом заводе HONEYWELL CC-TDIL01 считывает сигналы от концевиков положения крыш реакторов (NPN-тип). Индивидуальная изоляция каналов защищает модуль от перетоков тока от химических сенсоров, а резервировка компонентов гарантирует работу даже при отказе одной цепи питания.
- Металлургия (Конвейеры): В сталелитейном заводе HONEYWELL CC-TDIL01 отслеживает состояние приводов конвейеров через датчики перегрузки (контактное замыкание). Фильтрация помех (50 мс) устраняет сигналы от вибраций конвейера, а диагностика разрыва цепи предотвращает пропуск аварийных ситуаций.
Сравнение с конкурентами
| Параметр | HONEYWELL CC-TDIL01 | Аналог 1 (Siemens SM 321 DI 16x24VDC) | Аналог 2 (Schneider BMXDDI1600) |
|---|---|---|---|
| Изоляция каналов | Индивидуальная (2500 В АС) | Групповая (500 В АС) | Групповая (1000 В АС) |
| Максимальная частота помех | ±6 kV | ±4 kV | ±4 kV |
| Количество каналов | 16 | 16 | 16 |
| Фильтрация помех | Настраиваемая (0.1–100 мс) | Фиксированная (10 мс) | Настраиваемая (1–100 мс) |
| Сертификации для опасных зон | ATEX, IECEx | Нет | Нет |
Советы по выбору и предостережения
Советы по выбору
- По условиям помех: Если система работает в средах с высокими электромагнитными помехами (трансформаторные подстанции, нефтепереработка), выбирайте HONEYWELL CC-TDIL01 — его индивидуальная изоляция и высокая иммунитетность обеспечивают стабильность.
- По типу сенсоров: Для смешанных типов сенсоров (PNP + NPN + контактные) этот модуль подходит лучше, так как поддерживает настройку каждого канала отдельно.
- По требованиям безопасности: Для опасных зон (ATEX/IECEx) HONEYWELL CC-TDIL01 — единственный выбор, так как аналоги не имеют соответствующих сертификаций.
Предостережения
- Совместимость с сенсорами: Убедитесь, что тип сенсора (PNP/NPN) соответствует настроению канала — несоответствие приведет к нечтению сигнала.
- Кабелирование: Для сенсоров на расстоянии >10 м используйте экранированные кабели — это уменьшает помех и предотвращает разрыв цепи из-за коррозии.
- Настройка фильтрации: При работе с вибрирующими механизмами (конвейеры) увеличьте время фильтрации до 50–100 мс — это избавит от ложных сигналов.
- Регулярная диагностика: Раз в 6 месяцев проверяйте состояние изоляции каналов через Control Builder — снижение изоляции может привести к искажению сигналов.
