Описание

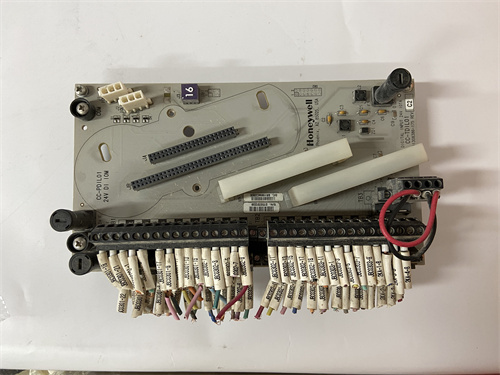

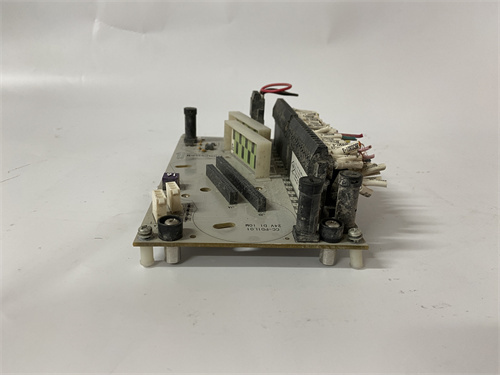

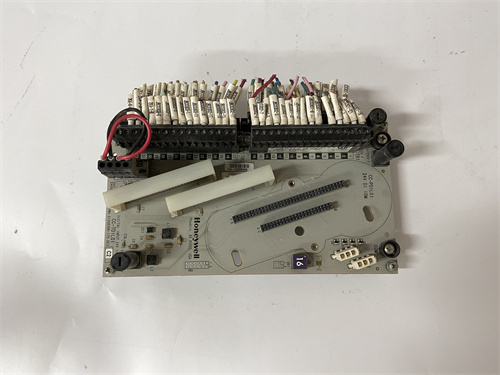

HONEYWELL CC-TDIL11 — это высокопроизводительный цифровой модуль входа с изолированными каналами, разработанный компанией Honeywell для систем автоматизации промышленных процессов. Он относится к ключевым компонентам контроллеров Honeywell Experion PKS и TPS, предназначенных для надежного сбора и обработки дискретных сигналов от различных сенсоров (датчиков положения, аварийных сигнализаторов, кнопок управления) в условиях высоких электромагнитных помех и разнотипных нагрузок. Предназначен для эксплуатации в энергетике (крупные электростанции, распределительные сети), нефтегазовой промышленности (добывающие комплексы, рефинерские заводы), химической промышленности и металлургии, где требуется защита от искажений сигналов и стабильность сбора дискретной информации.
Основные функции и ключевые преимущества
Главные достоинства HONEYWELL CC-TDIL11 — высокая скорость считывания сигналов, полная электрическая изоляция каналов, расширенная отказоустойчивость и универсальная совместимость. Модуль является критическим элементом для сбора надежных дискретных данных в сложных промышленных условиях:
- Высокоскоростное считывание и защита от помех: Поддерживает обработку дискретных входных сигналов типа dry contact (сухой контакт) и wet contact (мокрый контакт, 24 В DC) с скоростью считывания до 2 мкс на сигнал. Каждый канал оснащен электрической изоляцией до 250 В АС (между каналами, каналы-земля), что предотвращает передачу электромагнитных помех и защищает модуль от повреждения при скачках напряжения — актуально для объектов с мощным электрооборудованием;
- Расширенная отказоустойчивость: Реализует функцию двойной резервировки (Redundant) и поддержку горячего замены (Hot Swap), гарантируя непрерывный сбор данных даже при сбое основного модуля. Встроенная система самодиагностики контролирует состояние каждого канала, изоляционных барьеров и коммуникационных интерфейсов, генерируя детальные алерты при выявлении аномалий (обрыв контакта, короткое замыкание, нарушение изоляции). Корпус с степенью защиты IP20 обеспечивает защиту от пыли и механических повреждений;
- Универсальная конфигурация и масштабируемость: Оснащен 16 универсальными цифровыми входными каналами, которые можно индивидуально настраивать под тип сигнала (dry/wet contact) через программное обеспечение Honeywell Experion PKS. Поддерживает подключение до 24 дополнительных модулей расширения, позволяя масштабировать систему в соответствии с ростом потребностей промышленного объекта;
- Простота интеграции и коммуникация: Легко интегрируется с контроллерами Honeywell Experion PKS и TPS благодаря native совместимости, а также с системами SCADA через промышленные протоколы (Modbus TCP, OPC UA). Автоматическая синхронизация конфигурации с контроллером сокращает время настройки, а возможность дистанционного мониторинга состояния каналов и изоляции упрощает эксплуатацию и обслуживание.
Это позволяет использовать HONEYWELL CC-TDIL11 в практических сценариях — например, на металлургическом заводе: модуль считывает сигналы от датчиков положения дверных уплотнений плавильного печи и аварийных сигнализаторов температуры. Благодаря изолированным каналам HONEYWELL CC-TDIL11 предотвращает искажение сигналов от электродов и электродвигателей, передавая точные данные в контроллер Honeywell Experion PKS. При неполном закрытии двери печи модуль мгновенно генерирует алерт, а контроллер блокирует запуск процесса нагрева, предотвращая утечку тепла и опасные ситуации для персонала. Резервный модуль перехватывает сбор данных при сбое основного, сохраняя непрерывность мониторинга.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Цифровой модуль входа с изолированными каналами (HONEYWELL) |
| Типы поддерживаемых сигналов | Вход: dry contact, wet contact (24 В DC) |
| Скорость считывания сигналов | До 2 мкс на сигнал |
| Количество каналов | 16 универсальных цифровых входных каналов |
| Изоляция каналов | До 250 В АС (между каналами, каналы-земля) |
| Максимальный ток на канал | 80 мА |
| Функции отказоустойчивости | Двойная резервировка (Redundant), горячая замена (Hot Swap), многоуровневая самодиагностика |
| Степень защиты | IP20 |
| Рабочая среда | Температура: 0 °C – +60 °C; Влажность: 5–95% RH (без конденсации); Вибрации: до 5 г |
| Питание | 24 В DC (±10%); Потребляемая мощность: Максимально 18 Вт |
| Совместимость | Контроллеры Honeywell Experion PKS, TPS, системы SCADA, программное обеспечение Honeywell Experion PKS |
| Сертификации | CE, UL 508C, IECEx, ATEX Zone 2, IEC 61131-2 |
Типичные сценарии применения
- Нефтегазовая промышленность: Мониторинг добывающих платформ
На морской добывающей платформе HONEYWELL CC-TDIL11 считывает сигналы от датчиков положения клапанов трубопроводов, аварийных датчиков утечек и сигнализаторов уровня топлива. Изолированные каналы защищают модуль от помех от электрооборудования платформы и агрессивной морской среды. При срабатывании датчика утечки модуль мгновенно передает сигнал в контроллер, который запускает процедуры аварийного закрытия клапанов и подачи уведомлений операторам;
- Химическая промышленность: Контроль реакторных систем
На химическом заводе HONEYWELL CC-TDIL11 сборет сигналы от датчиков положения дверных уплотнений реакторов, сигнализаторов перегрева и датчиков уровня реагентов. Встроенная самодиагностика выявляет неисправности датчиков на ранней стадии, предотвращая опасные ситуации с выбросом химических веществ. Двойная резервировка гарантирует непрерывность мониторинга даже при сбое модуля;
- Энергетика: Мониторинг распределительных сетей
На распределительной станции электроэнергии HONEYWELL CC-TDIL11 считывает сигналы от датчиков положения выключателей, аварийных сигнализаторов перегрузки и индикаторов состояния трансформаторов. Высокая скорость считывания позволяет мгновенно реагировать на сбои в сети, а изоляция каналов предотвращает искажения сигналов от трансформаторов и генераторов.
Сравнение с конкурентами
| Категория | HONEYWELL CC-TDIL11 | Конкурент (например, Siemens SM 321 DI 16x24VDC) |
|---|---|---|
| Интеграция с системами | Нативная (Honeywell Experion PKS, TPS) | Требует дополнительной настройки для совместимости с системами Honeywell |
| Скорость считывания | До 2 мкс на сигнал | До 10 мкс на сигнал |
| Изоляция каналов | До 250 В АС (полная между каналами) | Отсутствует или ограниченная (каналы-земля) |
| Количество каналов | 16 универсальных входных каналов | 16 специализированных входных каналов |
| Функции отказоустойчивости | Двойная резервировка, горячая замена, многоуровневая самодиагностика | Ограниченная самодиагностика, отсутствие резервировки |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем автоматизации Honeywell: Выбирайте HONEYWELL CC-TDIL11 при использовании контроллеров Honeywell Experion PKS или TPS — native совместимость обеспечивает плавную интеграцию, сокращает время настройки и снижает риски технических сбоев;
- Для условий с высокими электромагнитными помехами: В нефтегазовой, металлургической и энергетической промышленности — полная изоляция каналов предотвращает искажение сигналов и повреждение модуля, гарантируя надежность сбора данных;
- Для объектов с средним количеством дискретных сенсоров: На промышленных комплексах с нуждами в точном и защищенном считывании сигналов — 16 универсальных каналов и поддержка модулей расширения обеспечивают гибкость и масштабируемость.
Безопасные практики
- Правильная установка и монтаж: Устанавливайте модуль в промышленный шкаф в соответствии с рекомендациями производителя, обеспечивая достаточное пространство для охлаждения (не менее 5 см между модулями). Используйте только оригинальные кабели и соединители для подключения сенсоров, соблюдая правила шлейфования сигнальных кабелей от силовых кабелей для дополнительной защиты от помех;
- Регулярная диагностика и проверка: Периодически выполняйте проверку состояния каналов и изоляции модуля через программное обеспечение Honeywell Experion PKS (рекомендуется раз в 6 месяцев). Проверяйте соединения с сенсорами на наличие коррозии или обрывов;
- Защита от внешних воздействий: В условиях с высокой влажностью или пыльностью атмосферой обеспечьте герметичность промышленного шкафа, предотвращая попадание вредных веществ на модуль. В зонах с высокими вибрациями установите антивибрационные прокладки для шкафа;
- Бэкап конфигурации и данных: Регулярно сохраняйте конфигурацию модуля и логи сбора данных в защищенных хранилищах (в том числе облачных). Храните техническую документацию, схемы подключения и логи диагностики для оперативного восстановления системы при сбое.
Если вам нужны дополнительные материалы — например, руководство по настройке изолированных каналов HONEYWELL CC-TDIL11, схему интеграции с контроллером Honeywell Experion PKS или шаблон документации по диагностике — сообщите, и я помогу подготовить их.
