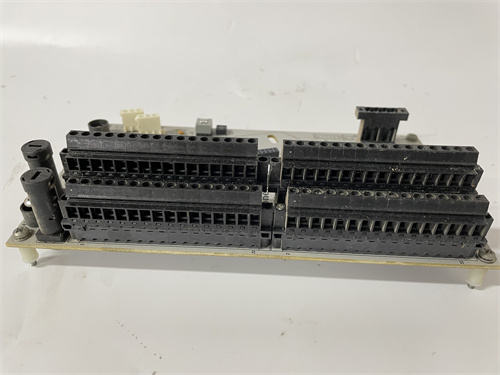

HONEYWELL CC-TDIL51: Универсальный модуль дискретных входов/выходов для систем DCS

Основная информация о продукте: HONEYWELL CC-TDIL51

Описание продукта

Технические параметры

Параметры дискретных входов (DI)

• Количество входных каналов: 16 каналов (каждое настраиваемое независимо)
• Типы входных сигналов: НО (нормально открытый),НР (нормально закрытый), напряжные (24 В DC, 120 В AC, 230 В AC)
• Время отклика: ≤ 0.5 мс (для DC сигналов), ≤ 5 мс (для AC сигналов)
• Устойчивость к помехам: иммунитет к импульсным помехам до 4 кВ (по стандарту IEC 61000-4-2/4)
• Мод режимов: нормальный, инверсный, с фильтрацией сигнала (настраиваемая задержка 0.1–100 мс)

Параметры дискретных выходов (DO)

• Количество выходных каналов: 16 каналов (каждое настраиваемое независимо)
• Типы выходных сигналов: транзисторные (открытый коллектор, 24 В DC), релейные (двухполюсные, максимальный ток 3 А на канал)
• Максимальный выходной ток: 3 А на канал (релейные выходы), 1 А на канал (транзисторные выходы)
• Время коммутации: ≤ 0.8 мс (транзисторные), ≤ 8 мс (релейные)
• П roteкция: автоматическое отключение при перегрузке (восстановление после устранения причины)

Электрические и эксплуатационные характеристики

• Питание: от бруска контроллера Honeywell Experion PKS (24 В DC ± 15%)
• Потребляемая мощность: ≤ 15 Вт
• Диапазон рабочих температур: -10°C – +70°C
• Устойчивость к вибрациям: до 8 g (диапазон частот 10 – 500 Гц)
• Степень защиты: IP20 (для шкафного монтажа)
• Сертификаты: IEC 61131-2, CE, UL, CSA, ATEX (для опасных зон класса 1/2), IECEx

Преимущества и особенности

1. Гибкая конфигурация каналов: 16 входных и 16 выходных каналов, поддерживающих как DC-, так и AC-сигналы, а также транзисторные и релейные выходы в одном модуле. Это позволяет интегрировать модуль с различными дискретными устройствами, минимизируя количество используемых модулей в DCS.
2. Высокая скорость реакции: Время отклика ≤ 0.5 мс для DC-сигналов обеспечивает быструю обработку событий, критическую для динамичных производственных процессов (например, на сборочных линиях с высокой производительностью).
3. Многоуровневая защита: Защита каналов от электромагнитных помех, коротких замыканий, перенапряжений и перегрузок значительно повышает надежность модуля и срок его службы в суровых условиях.
4. Продвинутые диагностические функции: Реальное мониторинг состояния каналов, детектирование неисправностей сенсоров и кабелей, а также алерты на нештатные режимы позволяют оперативно выявлять проблемы и снижать время простоя производства.
5. Функция горячего замены: Возможность замены модуля без остановки процесса гарантирует непрерывность производства, что особенно важно для отраслей с высокими требованиями к доступности системы (нефтегазовая промышленность, энергетика).
6. Идеальная интеграция с DCS Honeywell: Полная совместимость с системой Experion PKS упрощает конфигурацию, программирование и мониторинг через единственный интерфейс, исключая необходимость использования дополнительного программного обеспечения.

Области применения и кейсы

1. Машиностроение (Автомобильные сборочные линии): На заводах по производству автомобилей HONEYWELL CC-TDIL51 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) считывает сигналы от концевиков, контролирующих положение деталей на конвейере, и выдает сигналы для активации роботов, отвечающих за сварку и монтаж. Высокая скорость отклика модуля обеспечивает синхронность работы оборудования, а диагностика предотвращает остановку линии из-за неисправности датчика.
2. Нефтегазовая промышленность (Газоперекачивающие станции): На газоперекачивающих станциях модуль управляет приводами шаровых клапанов и считывает сигналы от датчиков их положения. Функция горячего замены и устойчивость к экстремальным температурам (-10°C – +70°C) гарантируют надежную работу в суровых климатических условиях.
3. Энергетика (Тепловые электростанции): В тепловых электростанциях HONEYWELL CC-TDIL51 отслеживает состояние насосов, вентиляторов и нагревательных элементов через сигналы датчиков, а также управляет контакторами для подачи электроэнергии. Диагностические функции позволяют оперативно выявлять отказы оборудования, предотвращая аварийные ситуации.
4. Пищевая промышленность (Упаковочные линии): В заводах по производству пищевых продуктов модуль считывает сигналы от датчиков наличия продукции на конвейере и управляет упаковочными машинами и системами откачки. Релейные выходы обеспечивают совместимость с мощным оборудованием, а фильтрация сигналов предотвращает ложные срабатывания из-за вибраций конвейеров.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

Советы по выбору

1. Проекты с DCS Honeywell Experion PKS: Для объектов с уже установленной системой Experion PKS HONEYWELL CC-TDIL51 является оптимальным выбором благодаря идеальной интеграции и поддержке всех专有 функций платформы.
2. Динамические производственные процессы: Если требуется высокая скорость реакции (например, на сборочных линиях с производительностью более 100 деталей в минуту), скорость отклика ≤ 0.5 мс делает модуль незаменимым.
3. Суровые эксплуатационные условия: Для объектов в регионах с экстремальными температурами или интенсивными электромагнитными помехами (например, на промышленных предприятиях с мощным оборудованием) расширенный диапазон температур и многоуровневая защита HONEYWELL CC-TDIL51 гарантируют стабильность.
4. Непрерывное производство: В отраслях, где остановка процесса приводит к значительным экономическим потерям (нефтегазовая промышленность, энергетика), функция горячего замены становится ключевым фактором выбора.

Меры предосторожности

1. Правильная установка и конфигурация: Монтируйте HONEYWELL CC-TDIL51 строго в соответствии с технической документацией Honeywell, обеспечивая надежное подключение к бруску контроллера, сенсорам и исполнительным механизмам. Конфигурируйте тип сигналов и режимы работы через программное обеспечение Experion PKS, избегайте несоответствия настроек типу подключаемого оборудования (например, не подключайте AC-сигналы к каналам, настроенным на DC).
2. Проверка каналов перед запуском: Перед вводом в эксплуатацию проведите комплексный тест каждого канала: проверьте корректность считывания входных сигналов и выдачи выходных сигналов, а также работоспособность диагностических функций.
3. Защита от внешних факторов: Избегайте монтажа модуля в зонах с высокой влажностью (более 85% без конденсации), пыльностью или прямым попаданием жидкостей. Используйте экранированные кабели категории Cat 5e и выше для подключения устройств и обеспечьте надежное заземление в соответствии с требованиями стандарта IEC 60364.
4. Обслуживание и замена: При проведении горячей замены используйте только оригинальные модули HONEYWELL CC-TDIL51 от авторизованных дилеров Honeywell. Перед заменой сохраните конфигурационные параметры старого модуля, чтобы обеспечить быстрый переход к работе нового устройства. При возникновении сложных неполадок (например, систематические ложные срабатывания) обратитесь к квалифицированным специалистам сервисного обслуживания Honeywell.

CC-TDIL51
