Описание

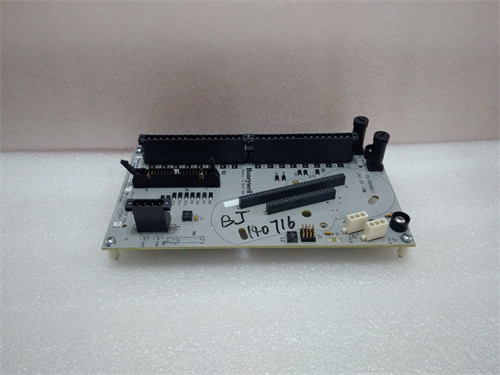

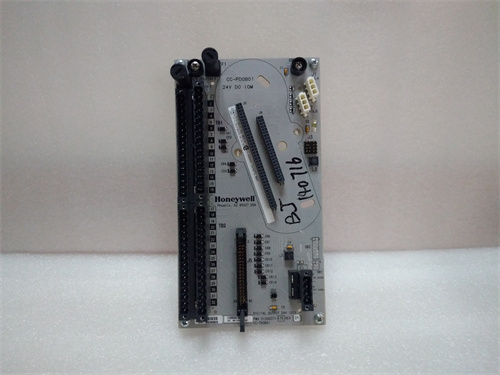

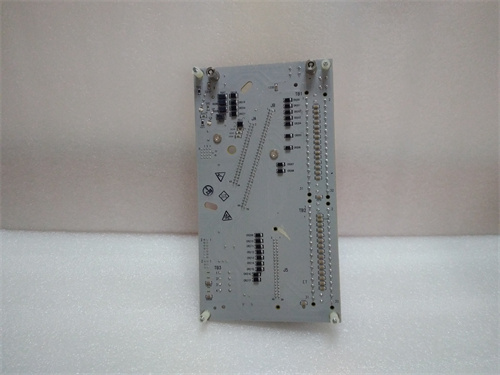

HONEYWELL CC-TDOR01 — это специализированный модуль цифрового вывода (DO) с резервировкой для систем автоматизации критических промышленных процессов, разработанный для контроллеров Honeywell Experion PKS и TDC 3000. Он предназначен для надежного управления исполнительными механизмами (регуляторные клапаны, насосы, защитные системы) с повышенными требованиями к надежности, выступая ключевым элементом для предотвращения аварий в энергетике, нефтегазовой отрасли и химической промышленности. В составе автоматизационных схем HONEYWELL CC-TDOR01 легко интегрируется с существующими системами Honeywell, гарантируя совместимость и стабильную передачу команд в реальном времени.
Описание продукта
HONEYWELL CC-TDOR01 отличается от стандартных DO-модулей (например, CC-TDOB11) тройной резервировкой ключевых компонентов (логика управления, цепочки питания, интерфейс связи) и индивидуальной изоляцией каждого канала (до 2500 В АС) — это устраняет любые точки отказа и защищает модуль от электромагнитных помех, критично для работы в суровых условиях (например, рядом с высоковольтными трансформаторами или крупными моторами в нефтеперерабатывающих заводах).
Особенностью HONEYWELL CC-TDOR01 является гибкая конфигурация 16 каналов: каждый канал можно настроить как «нормально разомкнутый» (NO) или «нормально замкнутый» (NC) контакт, а также задать режим «резервный канал» — при отказе основного канала модуль автоматически переключает управление на резервный, не прерывая работу исполнителя. Также HONEYWELL CC-TDOR01 включает встроенную функцию продвинутой диагностики: он детектирует короткое замыкание, перегрузку, выход напряжения за пределы и деградацию компонентов, передавая детализированные данные об ошибке в контроллер Honeywell Experion PKS — это позволяет операторам быстро локализовать проблемы и устранить их до остановки процесса.
Для удобства конфигурации HONEYWELL CC-TDOR01 поддерживает программное обеспечение Honeywell Control Builder — через него пользователи могут настраивать параметры каждого канала (тип контакта, режим резервировки, пороги защиты) и отслеживать состояние выходов в реальном времени. В практическом применении HONEYWELL CC-TDOR01 часто используется в ядерных электростанциях (управление защитными системами реактора), нефтепроводных комплексах (управление аварийными клапанами) и крупных химических заводах (управление насосами подачи критических реагентов). Дополнительно HONEYWELL CC-TDOR01 имеет сертификации SIL 2 (IEC 61508) и ATEX для опасных зон, что делает его подходящим для высокорисковых процессов.
Технические параметры
- Тип устройства: Модуль цифрового вывода (DO) с тройной резервировкой и изоляцией
- Количество каналов: 16 независимых каналов (8 основных + 8 резервных, настраиваемых)
- Характеристики выходов:
- Тип контакта: Настраиваемый (NO/NC)
- Максимальная нагрузка: 3 А (резистивная), 1.5 А (индуктивная) при 24 В DC
- Диапазон питания исполнителя: 12–24 В DC
- Резервировка и защита:
- Тип резервировки: Тройная (компоненты + питание + связь), автоматическое переключение на резервный канал (≤1 мс)
- Защита: Защита от перегрузки (автоматическое отключение при >3.5 А), короткое замыкание (текущий-limiting), защита от перепадов напряжения
- Электрические характеристики:
- Источник питания: 24 В DC (±15%), тройная резервировка питания
- Потребляемая мощность: ≤8 Вт (при полной загрузке)
- Изоляция: Индивидуальная межканальная — 2500 В АС, изоляция от шкафа — 2500 В АС
- Устойчивость к помехам:
- Иммунитет: EN 61000-6-2 (индустриальное окружение), импульсные помехи ±6 kV
- Совместимость: Контроллеры Honeywell Experion PKS, TDC 3000; исполнительные механизмы Honeywell MIDAS (аварийные клапаны), Siemens S7-1500-compatible приводы
Преимущества и особенности
- Тройная резервировка: HONEYWELL CC-TDOR01 гарантирует работу даже при отказе двух из трех параллельных цепей, критично для высокорисковых процессов (ядерная энергетика, нефтепереработка).
- Индивидуальная изоляция каналов: Защита от перетоков тока и электромагнитных помех позволяет использовать модуль в высоковольтных средах, где стандартные модули не выдерживают нагрузки.
- Автоматическое переключение на резервный канал: Переключение за ≤1 мс предотвращает прерывание работы исполнителей, сохраняя контроль над процессами.
- Продвинутая диагностика: Детализированные данные об ошибках в Experion PKS упрощают локализацию проблем и сокращают время простоя.
- Сертификации для критических отраслей: SIL 2 и ATEX делают HONEYWELL CC-TDOR01 подходящим для систем с повышенными требованиями к безопасности, где отбой может привести к катастрофе.
Примеры применения в областях автоматизации
- Нефтегазовая отрасль (Нефтепроводы): В нефтепроводном комплексе HONEYWELL CC-TDOR01 управляет 8 аварийных клапанов сброса давления (нагрузка 2 А каждый). Каждый клапан подключен к основному и резервному каналу модуля — при отказе основного канала переключение происходит за 0.5 мс, сохраняя возможность сброса давления при превышении критических значений. Данные об ошибке передаются в Experion PKS, позволяя операторам устранить проблему без остановки транспортировки нефти.
- Энергетика (Ядерные электростанции): В ядерной электростанции HONEYWELL CC-TDOR01 управляет защитными системами реактора (затворы безопасности, системы охлаждения). Тройная резервировка модуля гарантирует работу даже при отказе двух цепей питания, а индивидуальная изоляция каналов защищает от помех от реакторных систем. При аварийной ситуации модуль быстро активирует защитные механизмы, предотвращая перегрев реактора.
- Химическая промышленность (Реакторные блоки): В химическом заводе HONEYWELL CC-TDOR01 управляет 10 насосов подачи критических реагентов (индуктивная нагрузка 1.2 А каждый). При перегрузке одного насоса (ток >1.5 А) модуль блокирует неисправный канал и сигнализирует в ПЛК — операторы заменяют насос, в то время как резервный канал поддерживает подачу реагента, не останавливая реакцию.
- Металлургия (Сталелитейный завод): В сталелитейном заводе HONEYWELL CC-TDOR01 управляет приводами затворов электродных печей (нагрузка 2.5 А каждый). При коротком замыкании на одном из каналов модуль автоматически переключает на резервный, сохраняя контроль над температурой плавки и предотвращая разрыв печи.
Сравнение с конкурентами
| Параметр | HONEYWELL CC-TDOR01 | Аналог 1 (Siemens SM 322 DO 16x24VDC) | Аналог 2 (Schneider BMXDDO1600) |
|---|---|---|---|
| Ресервировка | Тройная (компоненты + питание + связь) | Отсутствует | Отсутствует |
| Изоляция каналов | Индивидуальная (2500 В АС) | Групповая (500 В АС) | Групповая (1000 В АС) |
| Максимальная нагрузка | 3 А (резистивная) | 2 А (резистивная) | 2 А (резистивная) |
| Сертификации | SIL 2, ATEX | SIL 1 | SIL 1 |
| Автоматическое переключение на резервный канал | Да (≤1 мс) | Нет | Нет |
Советы по выбору и предостережения
Советы по выбору
- По требованиям к надежности: Для критических процессов (ядерная энергетика, нефтепереработка) выбирайте HONEYWELL CC-TDOR01 — тройная резервировка и SIL 2 сертификация гарантируют безопасность, в отличие от аналогов.
- По условиям помех: Если система работает в высоковольтных или шумных средах (трансформаторные подстанции), этот модуль подходит лучше благодаря индивидуальной изоляции каналов.
- По типу исполнителей: Для мощных механизмов (нагрузка >2 А) HONEYWELL CC-TDOR01 предпочтителен, так как поддерживает более высокую нагрузку без дополнительных усилителей.
Предостережения
- Настройка резервируемых каналов: При конфигурации через Control Builder четко сопоставьте основные и резервные каналы с исполнителями — неправильная привязка приведет к сбою при переключении.
- Кабелирование: Для каналов с нагрузкой >2 А используйте кабели с сечением ≥1.5 мм² — это уменьшает нагрев и падение напряжения, особенно при длительной работе.
- Защита индуктивных нагрузок: Для моторов или соленоидов подключите диоды защита или RC-цепочки — это предотвращает импульсы переменного напряжения, повреждающие модуль.
- Регулярная проверка резервировки: Раз в 1 месяц тестируйте автоматическое переключение на резервные каналы через Experion PKS — это гарантирует их готовность при отказе основных каналов.
- CC-TDOR01
