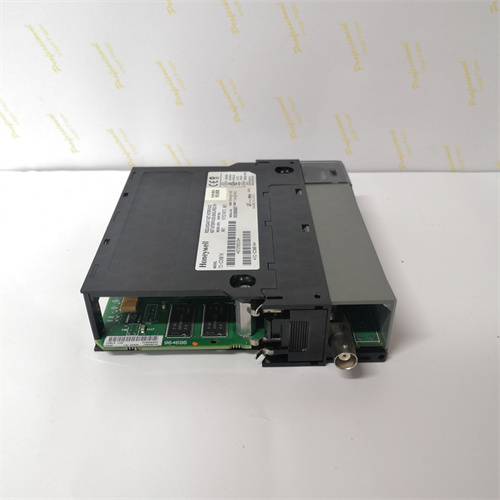

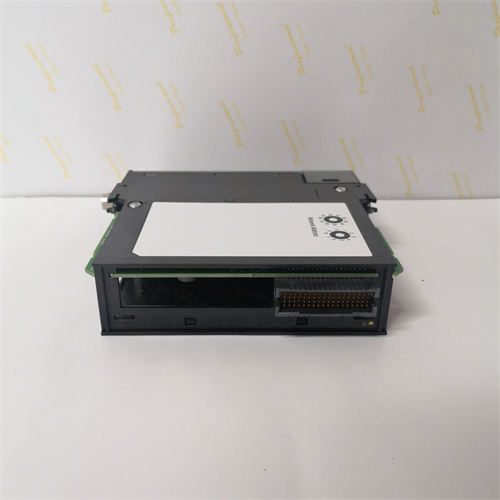

HONEYWELL CC-TPIX11 — Интерфейсный модуль связи для автоматизированных систем PLC
HONEYWELL CC-TPIX11 — высокопроизводительный интерфейсный модуль связи, разработанный компанией Honeywell, глобальным лидером в сфере промышленной автоматизации и систем управления процессами. Особенно предназначен для обеспечения надежного обмена данными между системами Honeywell TDC 3000/Experion PKS и внешними PLC/датчиками, HONEYWELL CC-TPIX11 поддерживает ключевые промышленные протоколы, обеспечивая интеграцию компонентов автоматизации в единую систему. Благодаря прочной конструкции, высокой скорости передачи данных и широкой совместимостью, HONEYWELL CC-TPIX11 стал ключевым компонентом для отраслей, таких как энергетика, нефтегазовая промышленность, химическая промышленность и водоподготовка, гарантируя стабильную коммуникацию в автоматизированных системах PLC.
Описание продукта
HONEYWELL CC-TPIX11 — раковинный интерфейсный модуль связи, предназначенный для обеспечения двустороннего обмена данными между контроллерами Honeywell TDC 3000/Experion PKS и внешними устройствами: PLC (Siemens, Allen-Bradley, ABB), датчиками, исполнительными механизмами и системами управления сторонних производителей. Продукт HONEYWELL CC-TPIX11 поддерживает широкий спектр промышленных протоколов связи — Modbus RTU/TCP, OPC UA, Ethernet/IP, Profinet и proprietary протокол Honeywell, что позволяет гибко интегрировать различные компоненты автоматизации без необходимости дополнительного оборудования. Модуль оснащен двумя высокоскоростными Ethernet-портами (10/100/1000 Мбит/с) и одним RS485-портом, обеспечивая одновременно коммуникацию с несколькими устройствами через разные протоколы. HONEYWELL CC-TPIX11 интегрируется с системами Honeywell через стандартный рельсовый интерфейс, обеспечивая синхронную передачу данных в режиме реального времени — критически важную функцию для управления процессами с высокими требованиями к задержке. Встроенная защита от электромагнитных помех (EMC) и индивидуальная изоляция портов предотвращают повреждение модуля и контроллера PLC при нестабильном электропитании или помехах в сети. Прочная металлическая конструкция HONEYWELL CC-TPIX11 и широкий диапазон рабочих температур делают его пригодным для эксплуатации в суровых промышленных условиях — от шкафов управления на заводах до полевых установок. Будь-то интеграция PLC Siemens S7 с системой Honeywell Experion PKS или передача данных от датчиков через Modbus TCP, HONEYWELL CC-TPIX11 предоставляет надежную и высокоскоростную коммуникацию, обеспечивая эффективность работы автоматизированных систем PLC.
Технические параметры
- Бренд: Honeywell
- Модель: HONEYWELL CC-TPIX11
- Тип устройства: Интерфейсный модуль связи (для интеграции PLC и систем Honeywell)
- Совместимые системы: Honeywell TDC 3000, Experion PKS; внешние PLC (Siemens S7, Allen-Bradley ControlLogix, ABB AC500 и др.)
- Поддерживаемые протоколы: Modbus RTU/TCP, OPC UA, Ethernet/IP, Profinet, Honeywell proprietary protocol
- Коммуникационные порты:
- 2 x Ethernet (RJ45, 10/100/1000 Мбит/с, полнодуплекс)
- 1 x RS485 (half-duplex, 9600 бит/с – 115200 бит/с)
- Объем буфера данных: 16 КБ для входящих/исходящих данных
- Напряжение питания: 24 ВДС (±10%)
- Потребляемая мощность: Максимальная 12 Вт
- Изоляция: Порт-порт, порт-рейка (500 ВАК, длительность 1 мин)
- Защита от помех: EMC Class B (по стандарту EN 55011)
- Интерфейс с системой: Рельсовый интерфейс Honeywell TDC
- Диапазон рабочих температур: 0 °C до +60 °C
- Диапазон температур хранения: -40 °C до +85 °C
- Относительная влажность: 5% до 95% (без конденсации)
- Класс защиты: IP20 (раковинный монтаж)
- Габариты (Ш x В x Г): 140 мм x 180 мм x 220 мм (совместим с раковинами Honeywell)
- Сертификации: CE, UL, CSA, ATEX, IECEx (для опасных зон Zone 2/22)
Преимущества и особенности
- Широкая поддержка протоколов: HONEYWELL CC-TPIX11 поддерживает все ключевые промышленные протоколы (Modbus, OPC UA, Ethernet/IP, Profinet), обеспечивая гибкую интеграцию с внешними PLC и устройствами без дополнительных адаптеров.
- Высокоскоростная передача данных: Ethernet-порты с скоростью до 1 Гбит/с гарантируют минимальную задержку при обмене данными в режиме реального времени, критически важную для управления динамическими процессами PLC.
- Надежная коммуникация: Встроенная защита от электромагнитных помех и изоляция портов предотвращают потерю данных и повреждение оборудования, обеспечивая стабильную работу в суровых промышленных условиях.
- Легкая интеграция: Полная совместимость с системами Honeywell TDC 3000/Experion PKS и интуитивно понятное программное обеспечение для настройки протоколов упрощают внедрение модуля в существующие PLC-системы.
- Гибкость в использовании: Два Ethernet-порта и один RS485-порт позволяют одновременно подключать несколько устройств через разные протоколы, расширяя возможности интеграции.
- Расширенная диагностика: Мониторинг статуса портов, скорости передачи и ошибок связи через программное обеспечение Honeywell Experion PKS позволяет быстро выявлять проблемы и снижать время простоя.
Области применения и примеры использования
- Энергетика: На тепловой электростанции HONEYWELL CC-TPIX11 обеспечивает обмен данными между системой Honeywell Experion PKS и PLC Siemens S7-400, контролирующими турбины и котлы, через протокол Profinet, гарантируя синхронное управление и сбор данных о производительности.
- Нефтегазовая промышленность: На морской буровой платформе модуль связывает контроллер Honeywell TDC 3000 с PLC Allen-Bradley ControlLogix через Ethernet/IP, передавая сигналы от датчиков давления и температуры в опасной зоне Zone 2, что обеспечивает безопасность эксплуатации.
- Химическая промышленность: В нефтехимическом заводе HONEYWELL CC-TPIX11 интегрирует систему управления реакторами Honeywell Experion PKS с внешними PLC ABB AC500 через Modbus TCP, обеспечивая автоматизированное регулирование подачи химических реагентов и предотвращение утечек.
- Водоподготовка: На городской станции очистки воды модуль передаёт данные от датчиков уровня и качества воды (подключенных через RS485/Modbus RTU) в контроллер Honeywell TDC 3000, позволяя PLC автоматически управлять насосами и фильтрами.
- Машиностроение: В производственной линии по сборке тяжелого оборудования HONEYWELL CC-TPIX11 связывает локальные PLC Mitsubishi с центральной системой Honeywell Experion PKS через OPC UA, обеспечивая мониторинг и синхронизацию рабочих операций конвейеров.
Сравнение с конкурентами
| Параметр | HONEYWELL CC-TPIX11 | Конкурентный продукт (напр., Siemens CP 343-1) | Преимущество Honeywell |
|---|---|---|---|
| Поддерживаемые протоколы | Modbus, OPC UA, Ethernet/IP, Profinet | Только Siemens протоколы + Modbus | Широкая совместимость с внешними PLC сторонних производителей |
| Скорость Ethernet-портов | До 1 Гбит/с | До 100 Мбит/с | Высокоскоростная передача данных с минимальной задержкой |
| Количество портов | 2 x Ethernet + 1 x RS485 | 1 x Ethernet | Возможность параллельной коммуникации через разные интерфейсы |
| Интеграция с Honeywell | Нативная (рельсовый интерфейс) | Требует адаптера | Простая интеграция с системами Honeywell TDC/Experion PKS |
| Диагностика | Расширенная (статус портов, ошибки связи) | Базовая | Быстрое выявление проблем с коммуникацией |
Рекомендации по выбору и меры предосторожности
- Рекомендации по выбору: Выбирайте HONEYWELL CC-TPIX11, если вам нужно обеспечить интеграцию систем Honeywell TDC/Experion PKS с внешними PLC или устройствами через различные промышленные протоколы. Убедитесь в совместимости требуемого протокола и количестве подключаемых устройств.
- Меры предосторожности при установке: Устанавливайте HONEYWELL CC-TPIX11 в сухой, хорошо проветренный шкаф управления, защищенный от вибраций и электромагнитных помех. Используйте экранированные Ethernet- и RS485-кабели, соблюдая правила заземления, чтобы минимизировать потерю данных.
- Советы по конфигурации: Используйте программное обеспечение Honeywell Experion PKS для настройки протоколов, назначения IP-адресов и конфигурации буферов данных. Перед запуском в эксплуатацию проверяйте соединение с каждым устройством через диагностические инструменты модуля.
- Обслуживание: Периодически проверяйте состояние кабелей и разъемов на наличие повреждений. Обновляйте прошивку модуля через официальный сайт Honeywell для поддержки новых версий протоколов и улучшения стабильности работы.
- Экологические факторы: Эксплуатируйте модуль в пределах указанных температур (0 °C до +60 °C) и влажности (5%-95%). Для эксплуатации в опасных зонах убедитесь в наличии сертификаций ATEX/IECEx и соблюдайте правила установки в зонах с повышенным риском.
HONEYWELL CC-TPIX11 — надежный и гибкий интерфейсный модуль связи, который обеспечивает бесперебойный обмен данными между системами Honeywell и внешними PLC. Благодаря широкой поддержке протоколов, высокой скорости передачи и простоте интеграции, он стал незаменимым компонентом для сложных автоматизированных систем, гарантируя эффективность и стабильность коммуникации в критически важных промышленных процессах.
