Описание

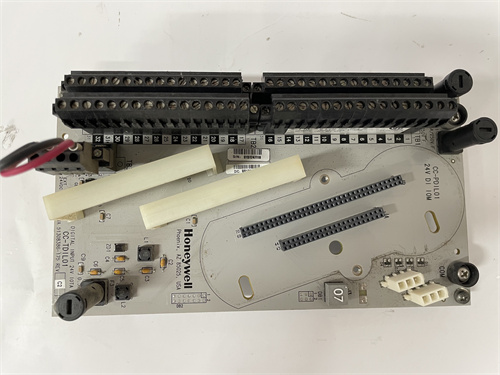

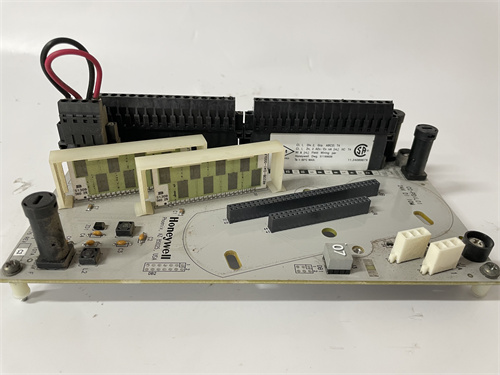

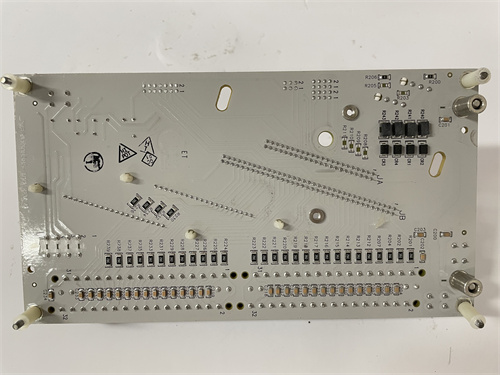

HONEYWELL CC-TUIO01 — это универсальный модуль комбинированного ввода/вывода (I/O) для систем автоматизации промышленных процессов, разработанный для контроллеров Honeywell Experion PKS и TDC 3000. Он сочетает функции аналоговых и цифровых сигналов, обеспечивая комплексное управление производственными параметрами (температура, давление, состояние исполнителей) в энергетике, нефтегазовой отрасли и химической промышленности. В составе автоматизационных схем HONEYWELL CC-TUIO01 легко интегрируется с существующими системами Honeywell, гарантируя совместимость и стабильную передачу данных в реальном времени.
Описание продукта
HONEYWELL CC-TUIO01 отличается от специализированных модулей (только AI/AO или только DI/DO) гибкой конфигурацией 16 каналов: 4 аналоговых входа (AI) для считывания сигналов от датчиков температуры (Pt100/Pt1000) и давления (4–20 мА), 2 аналоговых выхода (AO) для управления регулирующими клапанами (4–20 мА/0–10 В DC), 6 цифровых входов (DI) для отслеживания состояния контакторов/концевиков и 4 цифровых выхода (DO) для управления мелкими насосами/сигнальными лампами. Это устраняет необходимость покупки нескольких модулей, экономя место в шкафу DIN-рейка.
Особенностью HONEYWELL CC-TUIO01 является встроенная система защиты и диагностики: она детектирует разрывы цепей (AI/DI), перегрузку (AO/DO), искажения аналоговых сигналов и короткое замыкание, передавая детали об ошибках в контроллер Honeywell Experion PKS. Это позволяет операторам быстро локализовать проблемы и устранить их до остановки процесса. Также HONEYWELL CC-TUIO01 поддерживает двойную резервировку ключевых электронных компонентов, что гарантирует надежность в условиях средних электромагнитных помех (например, рядом с небольшими моторами или электрооборудованием).
Для удобства конфигурации HONEYWELL CC-TUIO01 использует программное обеспечение Honeywell Control Builder — через него пользователи настраивают тип каждого канала (AI/AO/DI/DO), задают параметры фильтрации помех (для DI) и диапазоны измерения (для AI). В практическом применении HONEYWELL CC-TUIO01 часто используется в нефтеперерабатывающих заводах (мониторинг уровня нефти + управление разгрузочными клапанами), тепловых электростанциях (измерение температуры пара + контроль вентиляторов) и химических лабораториях (контроль концентрации реактивов). Дополнительно HONEYWELL CC-TUIO01 имеет сертификацию IECEx для опасных зон, что делает его подходящим для средах с низким риском возгорания.
Технические параметры
- Тип устройства: Комбинированный модуль I/O (AI + AO + DI + DO)
- Конфигурация каналов:
- Аналоговые входы (AI): 4 канала, поддерживают Pt100/Pt1000 (-50…+200 °C), 4–20 мА
- Аналоговые выходы (AO): 2 канала, поддерживают 4–20 мА (макс. нагрузка 750 Ом), 0–10 В DC
- Цифровые входы (DI): 6 каналов, 24 В DC (9–32 В DC), фильтрация 0.1–100 мс
- Цифровые выходы (DO): 4 канала, 24 В DC (9–32 В DC), Макс. нагрузка 2 А (резистивная)
- Точность измерений/генерации:
- AI (Pt100): ±0.1 °C
- AI/AO (4–20 мА): ±0.05% FS
- Электрические характеристики:
- Источник питания: 24 В DC (±15%), поддерживает резервированное питание
- Потребляемая мощность: ≤7 Вт (при полной загрузке)
- Изоляция: Межгрупповая — 1500 В АС, межканальная — 500 В АС
- Устойчивость к помехам:
- Иммунитет: EN 61000-6-2 (индустриальное окружение), импульсные помехи ±4 kV
- Совместимость: Контроллеры Honeywell Experion PKS, TDC 3000; сенсоры Honeywell STT250 (поток), энкодеры Siemens 1XP8001
Преимущества и особенности
- Комплексная функциональность: HONEYWELL CC-TUIO01 заменяет 3–4 специализированных модуля, снижая сложность схем и затраты на оборудование.
- Гибкая конфигурация: Поддержка разных типов сигналов (аналоговых/цифровых) позволяет подключать разнообразные сенсоры и исполнители без адаптеров.
- Продвинутая диагностика: Детекция ошибок и передача данных в Experion PKS упрощает обслуживание и предотвращает остановки.
- Двойная резервировка: Резервировка компонентов гарантирует надежность в нестабильных условиях (например, перепады напряжения в удаленных объектах).
- Сертификация для опасных зон: IECEx делает модуль подходящим для нефтегазовых и химических объектов с низким риском возгорания.
Примеры применения в областях автоматизации
- Нефтегазовая отрасль (Газопереработка): В газоперерабатывающем объекте HONEYWELL CC-TUIO01 контролирует резервуары газа: 2 AI подключены к Pt100 датчикам температуры, 2 AI — к 4–20 мА датчикам уровня, 2 AO — к 4–20 мА приводам регулирующих клапанов, 4 DI — к сигналам состояния запорных клапанов, 2 DO — к сигнальным лампам. При превышении уровня газа модуль через AO открывает клапан сброса и через DO включает индикатор аварии.
- Энергетика (Тепловые электростанции): В ТЭС HONEYWELL CC-TUIO01 мониторит параметры котла: 3 AI — к 4–20 мА датчикам давления пара, 1 AI — к Pt1000 датчику температуры топлива, 1 AO — к 0–10 В DC контроллеру топливной подачи, 6 DI — к сигналам состояния вентиляторов, 3 DO — к управлению мелкими насосами. При падении давления пара модуль через AO увеличивает подачу топлива.
- Химическая промышленность (Реакторные лаборатории): В лабораторном реакторе HONEYWELL CC-TUIO01 управляет синтезом химикатов: 2 AI — к 4–20 мА датчикам концентрации, 2 AI — к Pt100 датчикам температуры, 2 AO — к 4–20 мА приводам клапанов, 4 DI — к сигналам состояния насосов, 2 DO — к сигнальным лампам. При достижении нужной концентрации модуль через AO закрывает клапаны подачи сырья.
Сравнение с конкурентами
| Параметр | HONEYWELL CC-TUIO01 | Аналог 1 (Siemens SM 323 + SM 331 + SM 332) | Аналог 2 (Schneider BMXAMI0400 + BMXDDI0600 + BMXDDO0400) |
|---|---|---|---|
| Комбинированная функциональность | Да (4AI+2AO+6DI+4DO) | Нет (3 отдельных модуля) | Нет (3 отдельных модуля) |
| Точность AI (4–20 мА) | ±0.05% FS | ±0.1% FS | ±0.08% FS |
| Резервировка | Двойная (компоненты) | Отсутствует | Отсутствует |
| Сертификации для опасных зон | IECEx | Нет | Нет |
Советы по выбору и предостережения
Советы по выбору
- По комплексным задачам: Если нужно одновременно обрабатывать аналоговые (температура) и цифровые (состояние клапанов) сигналы, выбирайте HONEYWELL CC-TUIO01 — он заменяет несколько модулей, экономя место.
- По системе автоматизации: Для контроллеров Honeywell Experion PKS/TDC 3000 этот модуль гарантирует полную совместимость, в отличие от универсальных аналогов.
- По условиям эксплуатации: Для опасных зон (IECEx) HONEYWELL CC-TUIO01 подходит лучше, так как аналоги не имеют соответствующих сертификаций.
Предостережения
- Конфигурация каналов: При настройке через Control Builder четко разделяйте типы каналов — неправильная конфигурация может повредить сенсоры.
- Кабелирование для AI: Для Pt100/Pt1000 используйте 3–4-проводные кабели — это уменьшает ошибки измерения.
- Монтаж: Монтируйте модуль на расстоянии ≥10 см от высоковольтных кабелей — это снижает электромагнитные помехи.
- Регулярная диагностика: Раз в 6 месяцев проверяйте состояние каналов через Experion PKS — это выявляет деградацию компонентов на ранней стадии.
