Описание

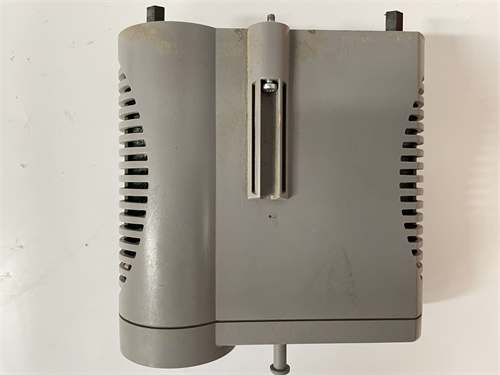

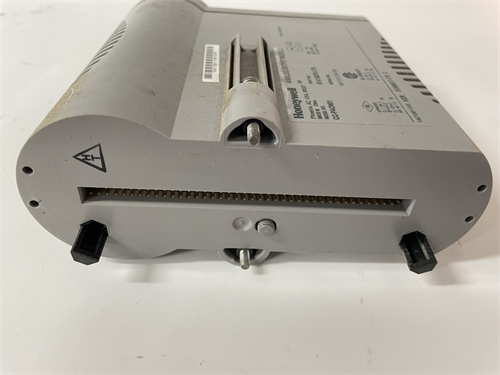

HONEYWELL CC-TUIO01 — это универсальный аналогово-цифровой модуль ввода/вывода (I/O), разработанный компанией Honeywell для гибкой интеграции в системы автоматизации промышленных процессов. Он относится к ключевым компонентам контроллеров Honeywell Experion PKS и TPS, предназначенных для комплексного сбора аналоговых и дискретных сигналов, а также передачи управляющих команд к исполнительным механизмам. Предназначен для эксплуатации в энергетике (теплоэлектростанции, распределительные сети), нефтегазовой промышленности (добывающие комплексы, рефинерские заводы), химической промышленности и пищевой промышленности, где требуется сочетание универсальности, надежности и простоты интеграции.
Основные функции и ключевые преимущества
Главные достоинства HONEYWELL CC-TUIO01 — универсальность каналов, высокая точность данных, расширенная отказоустойчивость и гибкая конфигурация. Модуль выступает в роли многофункционального решения для сложных сценариев, где требуется одновременно обработка аналоговых и дискретных сигналов:
- Универсальные каналы ввода/вывода: Оснащен 8 универсальными каналами, которые можно индивидуально настроить под тип работы — аналоговый вход (4–20 мА, 0–10 В), аналоговый выход (4–20 мА, 0–10 В) или цифровой вход/выход (dry/wet contact, транзисторный). Это позволяет гибко адаптировать модуль к конкретным потребностям объекта — например, сбора данных от сенсоров давления (аналоговый вход) и управления электромагнитными клапанами (цифровой выход) в одном устройстве;
- Высокая точность и стабильность сигналов: Аналоговые каналы обеспечивают точность измерения и выдачи сигналов ±0.03% от полного диапазона с минимальным дрейфом (менее 0.01% за год). Цифровые каналы поддерживают скорость считывания/выдачи сигналов до 3 мкс, гарантируя мгновенное реагирование на изменения состояния процессов. Каждый канал оснащен базовой электрической изоляцией до 250 В АС, защищающей от электромагнитных помех;
- Расширенная отказоустойчивость: Реализует функцию двойной резервировки (Redundant) и поддержку горячего замены (Hot Swap) с автоматической синхронизацией конфигурации. Встроенная система самодиагностики контролирует состояние каждого канала, электроники и коммуникаций, генерируя детальные алерты при выявлении аномалий (обрыв сигнала, перегрузка канала, нарушение изоляции). Корпус с степенью защиты IP20 обеспечивает защиту от пыли и механических повреждений в промышленном шкафу;
- Гибкая интеграция и масштабируемость: Легко интегрируется с контроллерами Honeywell Experion PKS и TPS благодаря native совместимости, а также с системами SCADA через протоколы Modbus TCP, OPC UA. Поддерживает подключение до 32 дополнительных модулей расширения, позволяя масштабировать систему в соответствии с ростом производственных мощностей. Дистанционная конфигурация через программное обеспечение Honeywell Experion PKS сокращает время настройки и обслуживание.
Это позволяет использовать HONEYWELL CC-TUIO01 в практических сценариях — например, на пищевом заводе: модуль собирает аналоговые сигналы от сенсоров температуры и влажности в сушильном оборудовании (аналоговые входы) и передает цифровые команды на открытие/закрытие клапанов подачи пара (цифровые выходы). При превышении температуры HONEYWELL CC-TUIO01 мгновенно передает сигнал в контроллер, который автоматически снижает подачу пара и генерирует алерт для операторов. Резервный модуль перехватывает управление при сбое основного, сохраняя стабильность процесса сушки и предотвращая порчу продукции.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Универсальный аналогово-цифровой модуль I/O (HONEYWELL) |
| Количество каналов | 8 универсальных каналов (настраиваемые под вход/выход) |
| Поддерживаемые сигналы (аналоговые) | Вход: 4–20 мА, 0–10 В; Выход: 4–20 мА, 0–10 В |
| Поддерживаемые сигналы (цифровые) | Вход/выход: dry contact, wet contact (24 В DC), транзисторный (NPN/PNP) |
| Точность аналоговых сигналов | ±0.03% от полного диапазона |
| Скорость цифровых сигналов | До 3 мкс (считывание/выдача) |
| Изоляция каналов | До 250 В АС (между каналами, каналы-земля) |
| Функции отказоустойчивости | Двойная резервировка (Redundant), горячая замена (Hot Swap), многоуровневая самодиагностика |
| Степень защиты | IP20 |
| Рабочая среда | Температура: 0 °C – +60 °C; Влажность: 5–95% RH (без конденсации); Вибрации: до 5 г |
| Питание | 24 В DC (±10%); Потребляемая мощность: Максимально 22 Вт |
| Совместимость | Контроллеры Honeywell Experion PKS, TPS, системы SCADA, программное обеспечение Honeywell Experion PKS |
| Сертификации | CE, UL 508C, IECEx, ATEX Zone 2, IEC 61131-2 |
Типичные сценарии применения
- Нефтегазовая промышленность: Мониторинг и управление скважинами
На добывающей скважине HONEYWELL CC-TUIO01 собирает аналоговые сигналы от сенсоров давления и температуры井底ового оборудования (аналоговые входы) и передает цифровые команды на управление электромагнитными клапанами системы подачи реагентов (цифровые выходы). Универсальность каналов позволяет интегрировать все необходимые функции в одном модуле, сокращая количество оборудования и сложность монтажа. Двойная резервировка гарантирует непрерывность работы даже при сбое основного модуля, предотвращая остановку добычи;
- Химическая промышленность: Контроль смешения реагентов
На химическом заводе HONEYWELL CC-TUIO01 использует аналоговые входы для считывания концентрации реагентов в смесителях и аналоговые выходы для регулировки скорости работы дозирующих насосов. Цифровые каналы управляют статусом дверных уплотнений смесителей (открыто/закрыто). Высокая точность аналоговых сигналов гарантирует соблюдение рецептурных пропорций, а встроенная самодиагностика выявляет неисправности датчиков или насосов на ранней стадии;
- Энергетика: Мониторинг вспомогательного оборудования
На тепловой электростанции HONEYWELL CC-TUIO01 собирает данные о уровне масла в турбинах (аналоговый вход) и состоянии фильтров (цифровой вход), а также управляет вентиляторами системы охлаждения (цифровой выход). Интеграция с контроллером Honeywell TPS позволяет автоматически регулировать работу вентиляторов в зависимости от температуры масла, оптимизируя энергопотребление и срок службы оборудования.
Сравнение с конкурентами
| Категория | HONEYWELL CC-TUIO01 | Конкурент (например, Allen-Bradley 1756-IF16) |
|---|---|---|
| Универсальность каналов | 8 настраиваемых каналов (аналоговый I/O, цифровой I/O) | Только 16 аналоговых входов (нет универсальности) |
| Интеграция с системами Honeywell | Нативная (Experion PKS, TPS) | Требует адаптеров и дополнительной настройки |
| Точность аналоговых сигналов | ±0.03% от полного диапазона | ±0.05% от полного диапазона |
| Функции отказоустойчивости | Двойная резервировка, горячая замена, самодиагностика | Ограниченная самодиагностика, отсутствие резервировки |
| Масштабируемость | Поддержка до 32 модулей расширения | Ограниченная поддержка расширяемости |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для сценариев с смешанным типом сигналов: Выбирайте HONEYWELL CC-TUIO01 при необходимости одновременно обработки аналоговых и дискретных сигналов — универсальные каналы экономят пространство в шкафу и снижают затраты на оборудование;
- Для существующих систем Honeywell: При использовании контроллеров Experion PKS или TPS — native совместимость обеспечивает плавную интеграцию, сокращая время настройки и риски технических сбоев;
- Для объектов с растущими потребностями: На промышленных комплексах, где планируется масштабирование системы — поддержка модулей расширения позволяет гибко увеличивать количество каналов без замены основного оборудования.
Безопасные практики
- Правильная конфигурация каналов: Перед запуском тщательно настройте тип работы каждого канала через программное обеспечение Honeywell Experion PKS, соответствующее типу подключаемого устройства (сенсор, исполнительный механизм). Не используйте один канал для разных типов сигналов одновременно;
- Правильный монтаж и подключение: Устанавливайте модуль в промышленный шкаф с достаточным пространством для охлаждения (не менее 5 см между модулями). Используйте экранированные кабели для аналоговых сигналов и оригинальные соединители, соблюдая правила шлейфования от силовых кабелей (не менее 20 см) для снижения электромагнитных помех;
- Регулярная диагностика: Периодически выполняйте проверку состояния каналов и калибровку аналоговых сигналов через программное обеспечение (рекомендуется раз в 12 месяцев). Мониторируйте логи самодиагностики для своевременного выявления аномалий;
- Бэкап конфигурации: Регулярно сохраняйте конфигурацию модуля в защищенном хранилище (в том числе облачном). Документируйте схемы подключения и настройки каналов, чтобы ускорить восстановление системы при сбое.
Если вам нужны дополнительные материалы — например, руководство по конфигурации каналов HONEYWELL CC-TUIO01, схему интеграции с контроллером Honeywell Experion PKS или шаблон документации по калибровке — сообщите, и я помогу подготовить их.
