Описание
- CC-TUIO41

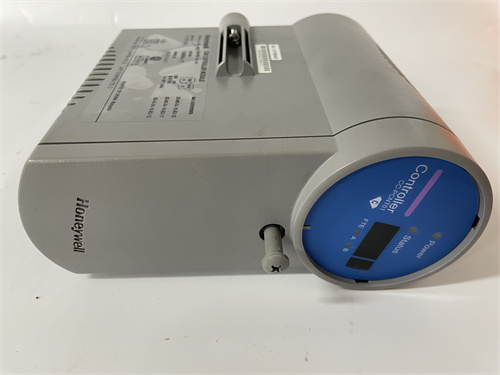

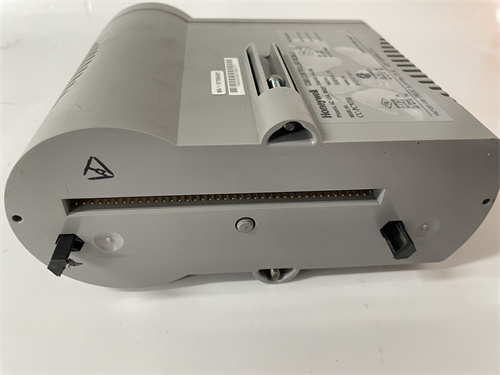

HONEYWELL CC-TUIO41 — это расширенный универсальный модуль комбинированного ввода/вывода (I/O) для систем автоматизации промышленных процессов, разработанный для контроллеров Honeywell Experion PKS и TDC 3000. Он специализируется на комплексном управлении средними и крупными производственными циклами, сочетая обработку аналоговых и цифровых сигналов для мониторинга параметров (температура, давление, уровень) и управления исполнительными механизмами (клапаны, насосы, контакторы) в энергетике, нефтегазовой отрасли и химической промышленности. В составе автоматизационных схем HONEYWELL CC-TUIO41 легко интегрируется с существующими системами Honeywell, гарантируя совместимость и стабильную передачу данных в реальном времени.
Описание продукта
HONEYWELL CC-TUIO41 отличается от базового модуля CC-TUIO01 увеличенным количеством каналов и расширенной функциональностью — он включает 8 аналоговых входов (AI), 4 аналоговых выходов (AO), 12 цифровых входов (DI) и 8 цифровых выходов (DO), что позволяет обслуживать более сложные производственные линии без дополнительных модулей. Модуль поддерживает двойную резервировку ключевых электронных компонентов и индивидуальную изоляцию групп каналов (до 2500 В АС), что защищает его от электромагнитных помех и перетоков тока — критично для работы в условиях рядом с крупными моторами или высоковольтным оборудованием.
Особенностью HONEYWELL CC-TUIO41 является гибкая настройка каждого типа канала через программное обеспечение: аналоговые входы поддерживают Pt100/Pt1000 (для температуры) и 4–20 мА (для давления/уровня), аналоговые выходы — 4–20 мА/0–10 В DC (для регулирующих клапанов), а цифровые каналы — PNP/NPN сигналы (для сенсоров состояния и мелких исполнителей). Также HONEYWELL CC-TUIO41 включает встроенную функцию продвинутой диагностики: он детектирует разрывы цепей (AI/DI), перегрузку (AO/DO), искажения аналоговых сигналов и короткое замыкание, передавая детализированные данные об ошибках в контроллер Honeywell Experion PKS — это позволяет операторам быстро локализовать неисправности и устранить их до остановки процесса.
Для удобства конфигурации HONEYWELL CC-TUIO41 использует программное обеспечение Honeywell Control Builder — через него пользователи распределяют каналы по типу (AI/AO/DI/DO), настраивают параметры фильтрации помех (для DI) и диапазоны измерения (для AI), а также отслеживают состояние каждого канала в реальном времени. В практическом применении HONEYWELL CC-TUIO41 часто используется в нефтеперерабатывающих заводах (управление перерабатывающими колоннами + мониторинг уровня нефти), крупных ТЭС (регуляция турбин + контроль вспомогательного оборудования) и химических комплексах (управление реакторами + считывание сигналов от датчиков концентрации). Дополнительно HONEYWELL CC-TUIO41 имеет сертификации IECEx и ATEX для опасных зон, что делает его подходящим для эксплуатации в средах с средним риском возгорания.
Технические параметры
- Тип устройства: Расширенный комбинированный модуль I/O (AI + AO + DI + DO)
- Конфигурация каналов:
- Аналоговые входы (AI): 8 каналов, поддерживают Pt100/Pt1000 (-50…+300 °C), 4–20 мА
- Аналоговые выходы (AO): 4 канала, поддерживают 4–20 мА (макс. нагрузка 1 кОм), 0–10 В DC
- Цифровые входы (DI): 12 каналов, 24 В DC (9–32 В DC), фильтрация 0.1–100 мс (настраиваемая)
- Цифровые выходы (DO): 8 каналов, 24 В DC (9–32 В DC), Макс. нагрузка 2 А (резистивная), 1 А (индуктивная)
- Точность измерений/генерации:
- AI (Pt100): ±0.08 °C (диапазон -50…+300 °C)
- AI/AO (4–20 мА): ±0.03% FS
- AO (0–10 В DC): ±0.03% FS
- Электрические характеристики:
- Источник питания: 24 В DC (±15%), поддерживает резервированное питание
- Потребляемая мощность: ≤12 Вт (при полной загрузке)
- Изоляция: Индивидуальная между группами каналов — 2500 В АС, межканальная — 1500 В АС
- Устойчивость к помехам:
- Иммунитет: EN 61000-6-2 (индустриальное окружение), импульсные помехи ±6 kV
- Совместимость: Контроллеры Honeywell Experion PKS, TDC 3000; сенсоры Honeywell STT250 (поток), Siemens 3RG40 (датчик положения); исполнительные механизмы Honeywell MIDAS (клапаны), Siemens 3RV (контакторы)
Преимущества и особенности
- Расширенное количество каналов: HONEYWELL CC-TUIO41 имеет 32 канала (8AI+4AO+12DI+8DO), позволяя обслуживать сложные производственные линии без дополнительных модулей — экономит место в шкафу и снижает затраты.
- Высокая точность аналоговых сигналов: Точность ±0.03% FS для AI/AO гарантирует стабильное регулирование параметров (например, температура в реакторах, давление в нефтепроводах) с минимальными отклонениями.
- Индивидуальная изоляция групп каналов: Защита от электромагнитных помех и перетоков тока позволяет использовать модуль в суровых промышленных условиях, где стандартные модули могут выдавать ложные сигналы.
- Продвинутая диагностика: Детализированные данные об ошибках (разрыв цепи, перегрузка) в Experion PKS упрощают обслуживание и предотвращают остановки процесса.
- Сертификации для опасных зон: IECEx и ATEX делают HONEYWELL CC-TUIO41 подходящим для нефтегазовых и химических объектов, где требуется повышенная безопасность электрооборудования.
Примеры применения в областях автоматизации
- Нефтегазовая отрасль (Нефтепереработка): В нефтеперерабатывающем заводе HONEYWELL CC-TUIO41 управляет перерабатывающей колонной: 4 AI подключены к Pt100 датчикам температуры на разных уровнях колонны, 4 AI — к 4–20 мА датчикам давления/уровня нефти, 4 AO — к 4–20 мА приводам регулирующих клапанов, 8 DI — к сигналам состояния насосов, 4 DO — к сигнальным лампам аварий. При превышении температуры модуль через AO корректирует клапаны и через DO активирует сигнализацию.
- Энергетика (Крупные ТЭС): В ТЭС с мощностью 1 ГВт HONEYWELL CC-TUIO41 мониторит параметры турбины и котла: 6 AI — к 4–20 мА датчикам вибрации/давления пара, 2 AI — к Pt1000 датчикам температуры обмоток, 2 AO — к 0–10 В DC контроллерам топливной подачи, 12 DI — к сигналам состояния вентиляторов/охлаждающих насосов, 8 DO — к управлению контакторами этих механизмов. При падении давления пара модуль через AO увеличивает подачу топлива.
- Химическая промышленность (Реакторные комплексы): В химическом комплексе HONEYWELL CC-TUIO41 управляет 2 реакторами: 5 AI — к 4–20 мА датчикам концентрации реактивов, 3 AI — к Pt100 датчикам температуры, 4 AO — к 4–20 мА приводам клапанов подачи сырья, 10 DI — к сигналам состояния мешалок/насосов, 6 DO — к управлению этими механизмами. При достижении нужной концентрации модуль через AO закрывает клапаны и через DO останавливает мешалки.
Сравнение с конкурентами
| Параметр | HONEYWELL CC-TUIO41 | Аналог 1 (Siemens SM 323 + SM 331 + SM 332) | Аналог 2 (Schneider BMXAMI0800 + BMXAMO0400 + BMXDDI1200 + BMXDDO0800) |
|---|---|---|---|
| Комбинированная функциональность | Да (8AI+4AO+12DI+8DO) | Нет (3 отдельных модуля) | Нет (4 отдельных модуля) |
| Точность AI (4–20 мА) | ±0.03% FS | ±0.1% FS | ±0.08% FS |
| Изоляция каналов | Групповая (2500 В АС) | Групповая (500 В АС) | Групповая (1000 В АС) |
| Резервировка | Двойная (компоненты + питание) | Отсутствует | Отсутствует |
| Сертификации для опасных зон | IECEx, ATEX | Нет | Нет |
Советы по выбору и предостережения
Советы по выбору
- По сложности процесса: Если вам нужно управлять несколькими производственными механизмами (реакторами, колоннами) и обрабатывать много сигналов одновременно, выбирайте HONEYWELL CC-TUIO41 — он заменяет несколько модулей, снижая сложность схем.
- По требованиям к точности: Для процессов с строгими требованиями к регулировке (фармацевтика, высокоточная химия) этот модуль подходит лучше, благодаря точности ±0.03% FS для аналоговых сигналов.
- По условиям эксплуатации: Для опасных зон (IECEx/ATEX) или средах с высокими помехами HONEYWELL CC-TUIO41 предпочтителен, так как аналоги не имеют соответствующей защиты и сертификаций.
Предостережения
- Конфигурация каналов: При настройке через Control Builder четко разделяйте типы каналов (AI/AO/DI/DO) — неправильная конфигурация может привести к повреждению сенсоров или исполнителей.
- Кабелирование для AI: Для Pt100/Pt1000 используйте 4-проводные кабели — это устраняет ошибки измерения из-за сопротивления проводов, особенно на больших расстояниях.
- Монтаж: Монтируйте модуль на расстоянии ≥15 см от высоковольтных кабелей (≥10 кВ) — это уменьшает электромагнитные помехи, влияющие на аналоговые сигналы.
- Регулярная диагностика: Раз в 3 месяца проверяйте состояние каналов и изоляцию через Experion PKS — это позволяет выявить деградацию компонентов или снижение изоляции на ранней стадии.
