Описание

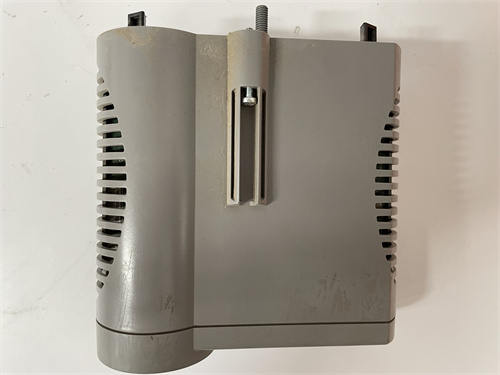

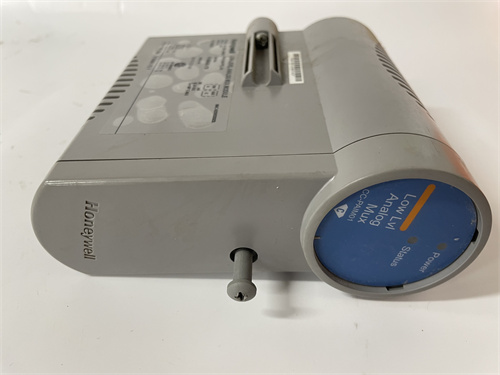

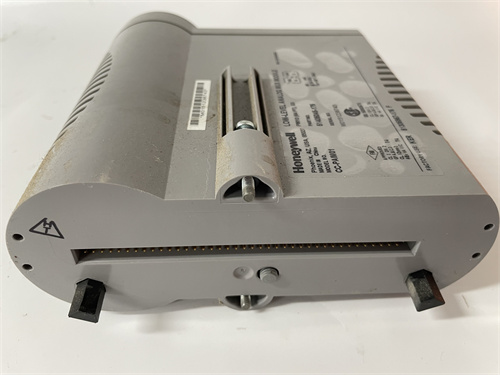

HONEYWELL CC-TUIO41 — это высокопроизводительный универсальный аналогово-цифровой модуль ввода/вывода (I/O) с усиленной функциональностью, разработанный компанией Honeywell для сложных систем автоматизации промышленных процессов. Он относится к ключевым компонентам контроллеров Honeywell Experion PKS и TPS, предназначенных для комплексной обработки различных типов сигналов — аналоговых, цифровых и даже специализированных индустриальных сигналов. Предназначен для эксплуатации в энергетике (крупные ядерные и тепловые электростанции), нефтегазовой промышленности (морские добывающие платформы, рефинерские заводы), химической промышленности и аэрокосмической отрасли, где требуется максимальная точность, надежность и адаптивность к экстремальным условиям.
Основные функции и ключевые преимущества
Главные достоинства HONEYWELL CC-TUIO41 — расширенная универсальность каналов, сверхвысокая точность данных, усиленная отказоустойчивость и защита от внешних воздействий. Модуль представляет собой многофункциональное решение для критически важных сценариев, где ошибки в обработке сигналов могут привести к катастрофическим последствиям:
- Расширенная универсальность и гибкость каналов: Оснащен 16 универсальными каналами, которые можно индивидуально настроить под 12 типов работы, включая аналоговый вход (4–20 мА, 0–10 В, thermocouple, RTD), аналоговый выход (4–20 мА, 0–10 В) и цифровой вход/вывод (dry/wet contact, транзисторный NPN/PNP). Поддержка термопар и резистивных датчиков (RTD) позволяет напрямую собирать данные о температуре без использования дополнительных конвертеров — например, мониторинг температуры расплава в плавильных печах или охлаждающей жидкости в реакторах;
- Сверхвысокая точность и стабильность: Аналоговые каналы обеспечивают точность измерения и выдачи сигналов ±0.02% от полного диапазона с минимальным дрейфом (менее 0.005% за год). Цифровые каналы поддерживают скорость считывания/выдачи сигналов до 1 мкс, гарантируя мгновенное реагирование на аварийные ситуации. Каждый канал оснащен усиленной электрической изоляцией до 500 В АС (между каналами, каналы-земля, канал-питание) и фильтрами EMI/RFI класса высокого уровня, защищающими от электромагнитных помех и скачков напряжения;
- Расширенная отказоустойчивость: Реализует триплетную резервировку (Triple Redundant) и поддержку горячего замены (Hot Swap) с автоматической синхронизацией конфигурации за 2 мс. Встроенная многоуровневая система самодиагностики контролирует состояние каждого компонента (изоляционные барьеры, усилители, микропроцессоры) и генерирует детальные алерты в реальном времени при выявлении аномалий (обрыв сигнала, перегрузка канала, нарушение изоляции). Корпус с степенью защиты IP21 обеспечивает защиту от пыли и капельной влаги, адаптируясь к агрессивным индустриальным условиям;
- Гибкая интеграция и управление: Легко интегрируется с контроллерами Honeywell Experion PKS и TPS благодаря native совместимости, а также с системами SCADA через протоколы OPC UA, Modbus TCP, DNP3. Поддерживает дистанционную конфигурацию и калибровку через программное обеспечение Honeywell Experion PKS или веб-интерфейс. Поддерживает логирование всех событий и параметров, что упрощает диагностику и соответствие требованиям индустриальных стандартов безопасности.
Это позволяет использовать HONEYWELL CC-TUIO41 в практических сценариях — например, на ядерной электростанции: модуль собирает аналоговые сигналы от термопар в системе охлаждения реактора (аналоговые входы) и передает команды на регулирующие клапаны и насосы (аналоговые и цифровые выходы). Благодаря усиленной изоляции HONEYWELL CC-TUIO41 предотвращает искажение сигналов от мощных генераторов и радиационных воздействий, передавая точные данные в контроллер. При превышении критической температуры модуль мгновенно активирует аварийную систему и генерирует алерт для операторов. Триплетная резервировка гарантирует непрерывность работы даже при сбое двух из трёх модулей, сохраняя стабильность системы охлаждения и предотвращая катастрофу.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Универсальный аналогово-цифровой модуль I/O с усиленной функциональностью (HONEYWELL) |
| Количество каналов | 16 универсальных каналов (настраиваемых под вход/вывод) |
| Поддерживаемые сигналы (аналоговые) | Вход: 4–20 мА, 0–10 В, thermocouple (J/K/T/E), RTD (Pt100/Pt1000); Выход: 4–20 мА, 0–10 В |
| Поддерживаемые сигналы (цифровые) | Вход/вывод: dry contact, wet contact (24 В DC), транзисторный (NPN/PNP) |
| Точность аналоговых сигналов | ±0.02% от полного диапазона |
| Скорость цифровых сигналов | До 1 мкс (считывание/выдача) |
| Изоляция каналов | До 500 В АС (между каналами, каналы-земля, канал-питание) |
| Функции отказоустойчивости | Триплетная резервировка (Triple Redundant), горячая замена, многоуровневая самодиагностика |
| Степень защиты | IP21 |
| Рабочая среда | Температура: -20 °C – +70 °C; Влажность: 5–95% RH (без конденсации); Вибрации: до 10 г; Устойчивость к радиации: до 50 кGy |
| Питание | 24 В DC (±15%); Потребляемая мощность: Максимально 30 Вт |
| Совместимость | Контроллеры Honeywell Experion PKS, TPS, системы SCADA, программное обеспечение Honeywell Experion PKS |
| Сертификации | CE, UL 508C, IECEx, ATEX Zone 1, IEC 61508 (SIL 3), NRC (для ядерной энергетики) |
Типичные сценарии применения
- Морская нефтегазовая добыча: Управление добывающим оборудованием
На морской добывающей платформе HONEYWELL CC-TUIO41 собирает данные от резистивных датчиков (RTD) температуры и аналоговых сенсоров давления в трубопроводах (аналоговые входы) и управляет гидравлическими клапанами и буровыми установками (цифровые и аналоговые выходы). Устойчивость к морской среде и капельной влаге (IP21) защищает модуль от коррозии, а усиленная изоляция предотвращает искажения сигналов от электрооборудования платформы. Триплетная резервировка гарантирует непрерывность добычи даже при сбое модулей в условиях сильных морских бурь;
- Химическая промышленность: Контроль опасных реакций
На химическом заводе, производящем токсические вещества, HONEYWELL CC-TUIO41 использует аналоговые входы для считывания концентрации реагентов и температуры реакторов (через термопары) и аналоговые выходы для регулировки дозирующих насосов. Цифровые каналы управляют системами защиты от утечек. Сертификация SIL 3 подтверждает соответствие модуля требованиям к системам безопасности категории 3, а встроенная самодиагностика выявляет неисправности на ранней стадии, предотвращая выбросы токсических веществ;
- Аэрокосмическая отрасль: Тестирование компонентов
На испытательном стенде аэрокосмических двигателей HONEYWELL CC-TUIO41 собирает данные от различных сенсоров (давление, температура, вибрация) через аналоговые входы и управляет испытательным оборудованием через цифровые выходы. Высокая точность сигналов и скорость обработки позволяют регистрировать кратковременные параметры двигателей в режиме реального времени, а усиленная изоляция защищает модуль от помех от испытательного оборудования.
Сравнение с конкурентами
| Категория | HONEYWELL CC-TUIO41 | Конкурент (например, Rockwell 1756-IT6I) |
|---|---|---|
| Универсальность каналов | 16 настраиваемых каналов (аналоговый I/O, цифровой I/O, thermocouple, RTD) | 6 специализированных каналов (только thermocouple/RTD) |
| Интеграция с системами Honeywell | Нативная (Experion PKS, TPS) | Требует адаптеров и сложной настройки |
| Точность аналоговых сигналов | ±0.02% от полного диапазона | ±0.05% от полного диапазона |
| Функции отказоустойчивости | Триплетная резервировка, SIL 3 | Двойная резервировка, SIL 2 |
| Устойчивость к условиям | -20 °C – +70 °C, IP21, устойчивость к радиации | 0 °C – +60 °C, IP20, отсутствие защиты от радиации |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для критически важных систем: Выбирайте HONEYWELL CC-TUIO41 для ядерной энергетики, морской нефтегазовой добычи и химической промышленности — его сертификация SIL 3, триплетная резервировка и усиленная изоляция обеспечивают максимальную безопасность и надежность;
- Для сценариев с разными типами сенсоров: При необходимости обработки сигналов от термопар, RTD, аналоговых и цифровых устройств — универсальные каналы устраняют необходимость в нескольких специализированных модулях, оптимизируя затраты и пространство в шкафу;
- Для экстремальных индустриальных условий: На объектах с переменными температурами, влажностью или электромагнитными помехами — модуль устойчив к внешним воздействиям и гарантирует стабильность данных.
Безопасные практики
- Тщательная конфигурация и калибровка: Перед запуском настройте каждый канал под конкретный тип сигнала через программное обеспечение Honeywell Experion PKS. Периодически выполняйте калибровку аналоговых каналов с использованием эталонных устройств класса 0.01% (рекомендуется раз в 6 месяцев);
- Правильный монтаж и защита: Устанавливайте модуль в герметичные промышленные шкафы с эффективным охлаждением, обеспечивая пространство для вентиляции (не менее 10 см между модулями). Используйте кабели с повышенной изоляцией для аналоговых сигналов и соблюдайте правила шлейфования от силовых кабелей (не менее 30 см) для снижения электромагнитных помех;
- Регулярная диагностика: Мониторируйте логи самодиагностики через программное обеспечение Honeywell Experion PKS для своевременного выявления аномалий. Обновляйте прошивку модуля до актуальных версий для исправления уязвимостей и улучшения функциональности;
- Резервное оборудование и документирование: Для критических объектов храните не менее двух запасных модулей HONEYWELL CC-TUIO41 и регулярно обновляйте бэкап конфигурации. Документируйте все операции по монтажу, калибровке и замене, сохраняя сертификаты соответствия и логи диагностики.
Если вам нужны дополнительные материалы — например, руководство по настройке триплетной резервировки для HONEYWELL CC-TUIO41, схему интеграции с контроллером Honeywell Experion PKS или шаблон документации по калибровке — сообщите, и я помогу подготовить их.
