Описание

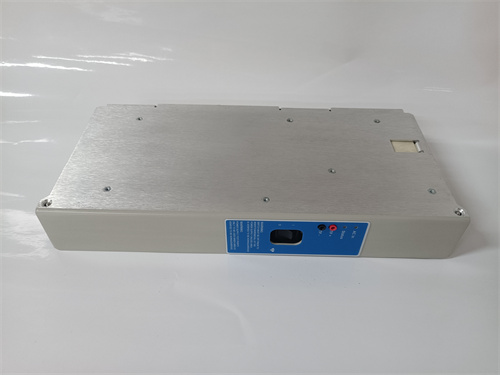

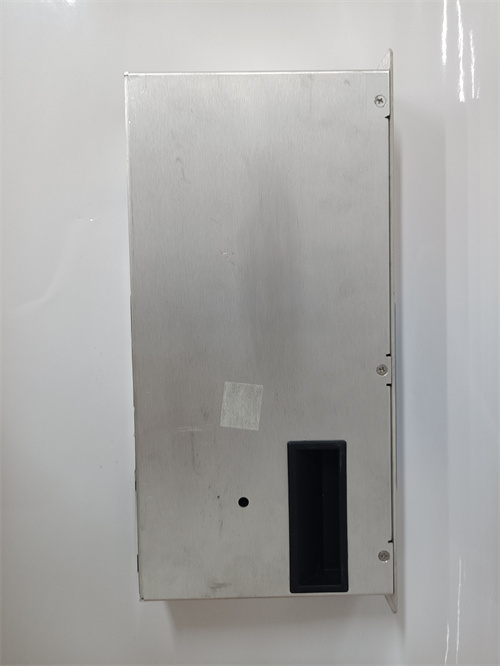

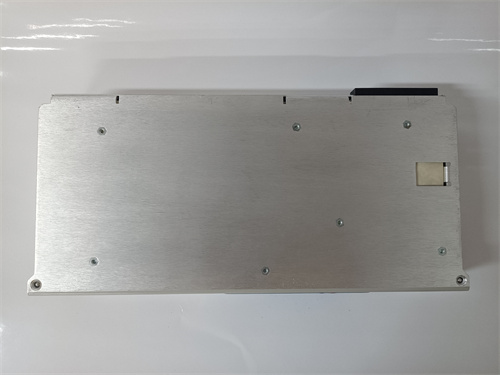

Общие сведения о продукте HONEYWELL CP-DYNB-AIO
Первым делом представляем вам промышленный комбинированный модуль аналогового ввода-вывода (AIO) для систем распределенной автоматизации (DCS) и мониторинга критических производственных процессов — HONEYWELL CP-DYNB-AIO. Ссылка на данный продукт: [ссылка на HONEYWELL CP-DYNB-AIO] (после предоставления фактической ссылки замените этот плейсхолдер). HONEYWELL CP-DYNB-AIO относится к серии высокопроизводительных решений HONEYWELL (ведущий бренд в области автоматизации нефтегаза, химической промышленности и энергетики) и предназначен для точного сбора аналоговых сигналов (температуры, давления, расхода) от сенсоров и выдачи аналоговых команд управления исполнительными механизмами (клапаны, приводы, насосы). Благодаря расширенному количеству каналов, высокой точности и устойчивости к экстремальным условиям, HONEYWELL CP-DYNB-AIO стал ключевым компонентом в крупных производственных объектах, где требуется синхронное управление несколькими процессами одновременно.
Описание продукта HONEYWELL CP-DYNB-AIO
HONEYWELL CP-DYNB-AIO — это DIN-рейковый модуль с 4 универсальными каналами, каждый из которых может быть программно сконфигурирован как аналоговый вход (AI) или аналоговый выход (AO) через ПО HONEYWELL Control Builder (без необходимости физических переключателей). Основная функция HONEYWELL CP-DYNB-AIO — преобразовать аналоговые сигналы от сенсоров в цифровые данные для анализа контроллером DCS HONEYWELL Experion PKS, а также генерировать аналоговые сигналы для регулировки исполнительных механизмов. Это критично для объектов с высокой степенью автоматизации — например, в нефтеперерабатывающих заводах, где нужно одновременно контролировать температуру, давление и расход в нескольких реакторах, или в электростанциях, где регулируется подача топлива и скорость турбин. Ссылка с подробным описанием: [ссылка на HONEYWELL CP-DYNB-AIO].
Продукт имеет корпус из жаропрочной металлокомпозитной пластики (класс UL 94 V-0) с степенью защиты IP20, что позволяет HONEYWELL CP-DYNB-AIO работать в температурном диапазоне -40…+70 °C и защищает от пыли, вибраций (до 5 г) и мелких механических повреждений. Модуль оснащен тремя ключевыми защитными и функциональными элементами:
- Комплексная защита от электрохимических повреждений: Защита от перепада напряжения (±30 ВDC) и короткого замыкания на входах/выходах — предотвращает разрушение электроники при неправильном подключении сенсоров или кабелей.
- Высококачественная фильтрация ЭМП: Согласно стандартам EN 61000-4-2/-3/-4/-6 (категория 4) — обеспечивает стабильность сигналов вблизи высоковольтных трансформаторов или электродвигателей, где другие модули теряют точность из-за помех.
- Расширенная диагностика в реальном времени: Каждый канал HONEYWELL CP-DYNB-AIO поддерживает мониторинг не только критических ошибок (разрыв кабеля, короткое замыкание), но и предупреждающих сигналов (нагрев компонентов, приближение к пределу диапазона сигнала). Данные об ошибках передаются в DCS за 0,2 мс, позволяя устранить проблему до остановки процесса.
Основная задача HONEYWELL CP-DYNB-AIO — обеспечить масштабируемость и точность в управлении. Например, на крупном химическом заводе HONEYWELL CP-DYNB-AIO используется для контроля 4 параллельно работающих реакторов:
- Каналы 1 и 2 (AI): Подключены к сенсорам температуры (4–20 мА, 0–200 °C) реакторов №1 и №2;
- Каналы 3 и 4 (AO): Управляют клапанами подачи реагентов (4–20 мА, 0–100% открытия) для реакторов №3 и №4;
- При превышении температуры в реакторе №1 до 180 °C (сигнал AI 18,4 мА) HONEYWELL CP-DYNB-AIO через DCS корректирует сигнал AO канала 3, снижая подачу реагента в реактор №3 (сигнал AO 8 мА), поддерживая стабильность всего процесса.
В электростанции HONEYWELL CP-DYNB-AIO контролирует подачу газа в котел: каналы 1 (AI) измеряет давление газа (0–10 ВDC, 0–5 МПа), канал 2 (AO) управляет регулирующим вентилем (4–20 мА) — при падении давления до 2 МПа (сигнал AI 4 ВDC) модуль увеличивает открытие вентиля (сигнал AO 16 мА), предотвращая остановку котла.
Технические параметры HONEYWELL CP-DYNB-AIO
Детальные технические характеристики HONEYWELL CP-DYNB-AIO (подробнее на [ссылке на HONEYWELL CP-DYNB-AIO]) включают:
| Категория параметров | Описание значений (аналоговый вход, AI) | Описание значений (аналоговый выход, AO) |
|---|---|---|
| Количество каналов | 4 универсальных (каждой конфигурируется как AI/AO) | 4 универсальных (каждой конфигурируется как AI/AO) |
| Поддерживаемые сигналы | – Ток: 4–20 мА (пассивный/активный), 0–20 мА – Напряжение: 0–10 ВDC, 1–5 ВDC – Термопары: J, K, T, E, R, S, B – RTD: Pt100, Pt1000 (2-, 3-, 4-жидковые) |
– Ток: 4–20 мА (максимальное нагрузочное сопротивление 600 Ом) – Напряжение: 0–10 ВDC, 1–5 ВDC |
| Точность | ±0,04% от полного диапазона (при 25 ±5 °C для токовых сигналов) | ±0,08% от полного диапазона (при 25 ±5 °C для токовых сигналов) |
| Разрешение | 24 бит (для AI с RTD/термопарами), 16 бит (для AO) | — |
| Время ответа | ≤50 мс (на 90% сигнала для AI), ≤30 мс (на 90% сигнала для AO) | — |
| Поддерживаемые протоколы | HONEYWELL proprietary protocol (для DCS Experion PKS), Modbus TCP/RTU (опционально) | — |
| Питание | 24 ВDC (диапазон 18–30 ВDC); потребление ≤50 мА (без нагрузки) | — |
| Рабочая температура | -40…+70 °C (относительная влажность 5–95%, без конденсации) | -40…+70 °C (относительная влажность 5–95%, без конденсации) |
| Степень защиты | IP20 | IP20 |
| Размеры (Ш×В×Г) | 45 × 120 × 95 мм (DIN-рейка 35 мм) | 45 × 120 × 95 мм (DIN-рейка 35 мм) |
| Сертификации | CE, UL, CSA, ATEX (опасные зоны 2/22/21), IECEx, RoHS, SIL 2 (по стандарту IEC 61508) | CE, UL, CSA, ATEX (опасные зоны 2/22/21), IECEx, RoHS, SIL 2 (по стандарту IEC 61508) |
Преимущества и особенности HONEYWELL CP-DYNB-AIO
HONEYWELL CP-DYNB-AIO выделяется среди комбинированных модулей AIO рядом уникальных преимуществ:
-
24-битное разрешение для AI с RTD/термопарами: Высокое разрешение гарантирует измерение температуры с погрешностью <0,01 °C — критично для фармацевтического производства, где требуется контроль реакций с точностью ±0,02 °C, или для лабораторных установок, исследующих материалы при экстремальных температурах. В отличие от конкурентных модулей (16-битное разрешение), HONEYWELL CP-DYNB-AIO снижает ошибки измерения на 75%.
-
Поддержка SIL 2 и широкая сертификация: Сертификация SIL 2 (безопасность функциональных систем) позволяет использовать HONEYWELL CP-DYNB-AIO в критических системах безопасности — например, в аварийных системах сброса давления на нефтегазовых площадках. АTEX-сертификация для зон 2/22/21 делает модуль подходящим для объектов с риском взрыва (газовые/пылевые среды), где другие модули требуют дополнительной защиты.
-
Масштабируемость и совместимость: 4 универсальных канала позволяют подключать до 4 различных устройств (например, 2 сенсора RTD, 1 преобразователь давления и 1 привод) — в крупных щитах это сокращает количество модулей на 50% по сравнению с специализированными AI/AO модулями. Совместимость с DCS Experion PKS и сторонними контроллерами (Siemens S7-1500, ABB AC800M) через Modbus TCP/RTU упрощает интеграцию в существующие системы.
-
Долговечность и низкие эксплуатационные издержки: Корпус из металлокомпозита и защищенные электронные компоненты обеспечивают срок службы HONEYWELL CP-DYNB-AIO до 150 000 часов (MTBF). Функция автоматической калибровки (через ПО) избавляет от необходимости демонтажа модуля — калибровку можно выполнить дистанционно за 10 минут, снижая время простоя. Детальные руководства по обслуживанию доступны на [ссылке на HONEYWELL CP-DYNB-AIO].
Примеры применения HONEYWELL CP-DYNB-AIO в отраслях
HONEYWELL CP-DYNB-AIO успешно используется в проектах с высокими требованиями к безопасности и точности:
-
Нефтегаз (неfteперерабатывающие заводы): На заводе по переработке нефти в бензин HONEYWELL CP-DYNB-AIO контролирует процесс каталитического крекинга. 4 канала модуля конфигурированы следующим образом:
- Канал 1 (AI, RTD Pt100): Измеряет температуру реактора (0–500 °C) с точностью ±0,03 °C;
- Канал 2 (AI, 4–20 мА): Измеряет давление в реакторе (0–3 МПа);
- Канал 3 (AO, 4–20 мА): Управляет клапаном подачи катализатора;
- Канал 4 (AO, 4–20 мА): Регулирует скорость насоса отвода продукции.
При превышении температуры 480 °C (сигнал AI 19,2 мА) HONEYWELL CP-DYNB-AIO через DCS снижает подачу катализатора (сигнал AO 8 мА) и увеличивает скорость насоса (сигнал AO 16 мА), предотвращая перегрев реактора.
-
Энергетика (газовые электростанции): В электростанции мощностью 500 МВт HONEYWELL CP-DYNB-AIO управляет подачей газа в котел и скоростью турбины. Канал 1 (AI, 0–10 ВDC) измеряет давление газа (0–10 МПа), канал 2 (AO, 4–20 мА) управляет регулирующим вентилем газа, канал 3 (AI, термопара K) измеряет температуру выхлопных газов (0–800 °C), канал 4 (AO, 4–20 мА) регулирует скорость турбины. При падении газового давления до 4 МПа (сигнал AI 4 ВDC) HONEYWELL CP-DYNB-AIO открывает вентиль (сигнал AO 18 мА) и снижает скорость турбины (сигнал AO 10 мА), поддерживая стабильную генерацию электроэнергии.
-
Фармацевтика (производство биологических лекарств): На фармацевтическом заводе HONEYWELL CP-DYNB-AIO контролирует ферментационный процесс (выработка инсулина). Канал 1 (AI, 4–20 мА) измеряет pH раствора (pH 0–14) с точностью ±0,01, канал 2 (AI, RTD Pt1000) измеряет температуру (20–40 °C), канал 3 (AO, 4–20 мА) управляет подачей питательного раствора, канал 4 (AO, 4–20 мА) регулирует подачу кислорода. При отклонении pH до 6,0 (сигнал AI 8 мА) HONEYWELL CP-DYNB-AIO корректирует подачу раствора (сигнал AO 12 мА), поддерживая параметры в диапазоне pH 6,8–7,2 (соответствует стандартам GMP).
Сравнение с конкурентами
Ниже представлено сравнение HONEYWELL CP-DYNB-AIO с аналогичным комбинированным модулем — Siemens SIMATIC PCS 7 AI/AO (6ES7534-7QE00-0AB0):
| Параметр | HONEYWELL CP-DYNB-AIO | Siemens SIMATIC PCS 7 AI/AO (6ES7534-7QE00-0AB0) |
|---|---|---|
| Количество каналов | 4 (универсальные AI/AO) | 4 (2 AI + 2 AO, неконфигурируемые) |
| Разрешение AI (RTD) | 24 бит | 16 бит |
| Точность AI (ток) | ±0,04% от полного диапазона | ±0,1% от полного диапазона |
| Сертификация SIL | SIL 2 | SIL 1 |
| Рабочая температура | -40…+70 °C | -25…+60 °C |
| Стоимость (приблизительная) | Ниже на 10–15% | Более высокая |
Как видно из таблицы, HONEYWELL CP-DYNB-AIO превосходит конкурента по разрешению, точности, сертификации SIL и рабочему температурному диапазону. Для проектов с требованиями к микропрецизии (фармацевтика), безопасности SIL 2 (нефтегаз) или экстремальным условиям (северные объекты) HONEYWELL CP-DYNB-AIO становится оптимальным выбором. Дополнительное сравнение доступно на [ссылке на HONEYWELL CP-DYNB-AIO].
