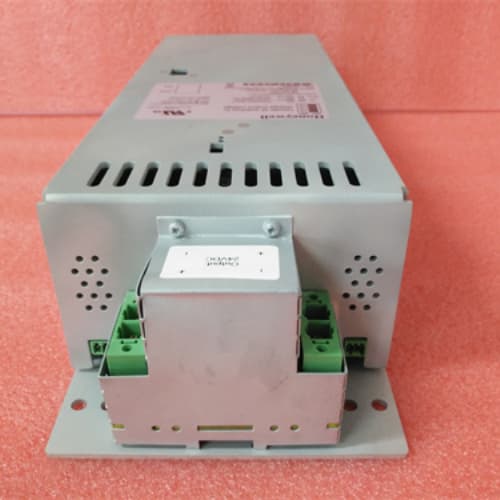

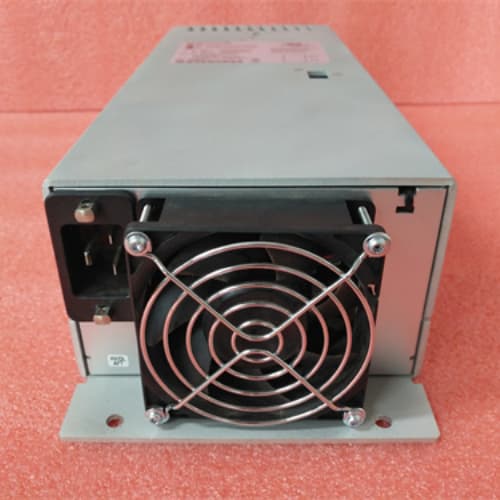

Honeywell FC-IO-0001 – Универсальный модуль ввода-вывода для автоматизированных систем управления Honeywell Experion PKS
Ссылка на продукт: Honeywell FC-IO-0001
Honeywell FC-IO-0001 представляет собой универсальный модуль ввода-вывода (I/O), разработанный для интеграции в автоматизированные системы управления процессами (АСУТП) серии Honeywell Experion PKS – ведущего решения для мониторинга, регулирования и управления критическими промышленными процессами (нефтегазовая обработка, химическая промышленность, энергетика, пищевая промышленность, фармацевтика). Модуль FC-IO-0001 от Honeywell сочетает в себе поддержку различных типов аналоговых и дискретных сигналов, высокую надежность и полную совместимость с компонентами системы Experion PKS (контроллеры C300, шасси FC-PS-0001) и внешними системами DCS (Siemens, Emerson, ABB). Благодаря сертификации по стандартам IEC 61508 (SIL 2), IEC 61131-3 и UL 508, Honeywell FC-IO-0001 соответствует строгим требованиям безопасности и эксплуатационной надежности в различных отраслях промышленности.
Описание продукта
Honeywell FC-IO-0001 – это многофункциональный модуль ввода-вывода, предназначенный для универсальной интеграции с промышленными сенсорами, исполнительными механизмами и защитными системами. Продукт оснащен 16 универсальными каналами, которые могут быть программно конфигурированы как аналоговые входы (AI), аналоговые выходы (AO), дискретные входы (DI) или дискретные выходы (DO) в зависимости от задач автоматизации – это позволяет гибко адаптировать модуль к различным сценариям применения без замены оборудования. Каждый канал поддерживает следующие типы сигналов: аналоговые входы (4–20 мА, 0–10 В, Pt100/Pt1000), аналоговые выходы (4–20 мА, 0–10 В) и дискретные сигналы (24 В ДС, нормально разомкнуто/замкнуто). FC-IO-0001 от Honeywell использует 24-битный аналог-to-цифровой преобразователь (АЦП) и цифровой-to-аналоговый преобразователь (ЦАП) с разрешением 0.001% FS, обеспечивая высокую точность измерения и передачи сигналов ±0.01% полного диапазона (FS). Модуль имеет встроенные функции самодиагностики (контроль исправности каналов, обрыв цепи, короткое замыкание) и защитные механизмы: защита от электромагнитных помех (Класс EMC 3 по стандарту IEC 61000-6-2), электростатического разряда (ESD ±15 кВ) и перегрузок. Для связи с контроллером используется интерфейс Honeywell FLEX I/O с скоростью передачи данных до 100 МБит/с, гарантируя реальном времени обмен информацией. Модуль имеет компактный дизайн для монтажа в стандартные шкафы 19″ и поддерживает горячее заменение (Hot Swap), что позволяет проводить обслуживание без остановки системы, минимизируя потери производства. Работа в широком температурном диапазоне -40 °C до +70 °C и степень защиты IP20 обеспечивают стабильность в тяжелых промышленных условиях.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | Honeywell |
| Модель | FC-IO-0001 |
| Тип | Универсальный модуль ввода-вывода (I/O) для системы Honeywell Experion PKS |
| Количество каналов | 16 универсальных каналов (программно конфигурируемых) |
| Поддерживаемые типы сигналов | – Аналоговые входы (AI): 4–20 мА, 0–10 В, Pt100 (RTD), Pt1000 (RTD)
– Аналоговые выходы (AO): 4–20 мА, 0–10 В (Макс. ток 5 А) – Дискретные входы (DI): 24 В ДС (NO/NC) – Дискретные выходы (DO): 24 В ДС (NO/NC, Макс. ток 2 А/канал) |
| Разрешение АЦП/ЦАП | 24 бита |
| Точность измерения/передачи | ±0.01% полного диапазона (FS) при 25 °C
±0.05% FS в диапазоне -40 °C до +70 °C |
| Нелинейность | ≤±0.005% FS |
| Интерфейс связи | Honeywell FLEX I/O (независимая шина) |
| Скорость передачи данных | До 100 МБит/с |
| Питание | 24 В ДС (диапазон: 18–32 В ДС), потребляемый ток – до 1.8 А |
| Температурный диапазон работы | -40 °C до +70 °C |
| Защита от электромагнитных помех | Класс EMC 3 (IEC 61000-6-2/6-4) |
| Степень защиты (IP) | IP20 (для монтажа в шкафы) |
| Функции защиты | Защита от перегрузок, коротких замыканий, ESD (±15 кВ), термического перегрева |
| Функции самодиагностики | Контроль каналов, обрыв цепи, короткое замыкание, диагностика связи |
| Сертификации | IEC 61508 (SIL 2), IEC 61131-3, UL 508, CE, RoHS |
| Совместимые компоненты Honeywell | Контроллеры C300, шасси FC-PS-0001, модули Experion PKS |
| Совместимые системы DCS | Siemens S7-400/1500, Emerson DeltaV, ABB 800xA |
| Размеры | 140 мм (ширина) × 210 мм (высота) × 280 мм (глубина) |
| Вес | 1.5 кг |
| Гарантия | 3 года |
Преимущества и особенности
- Универсальность каналов: Honeywell FC-IO-0001 с 16 программно конфигурируемыми каналами позволяет использовать модуль как для аналогового, так и для дискретного управления, сокращая количество требуемых устройств и оптимизируя затраты.
- Высокая точность: 24-битное разрешение АЦП/ЦАП и точность ±0.01% FS обеспечивают надежную передачу сигналов для требовательных процессов (регулирование давления, температуры, уровня).
- Гибкая интеграция: Поддержка различных типов сигналов (включая RTD) позволяет интегрировать модуль с большинством промышленных сенсоров и исполнителей без дополнительных адаптеров.
- Горячее заменение и самодиагностика: Упрощают обслуживание, сокращая время простоя и ускоряя выявление неисправностей.
- Комплексная защита: Защита от ЭМП, ESD и перегрузок гарантирует стабильную работу в агрессивных промышленных условиях.
- Совместимость с системами Experion PKS: Полная интеграция с экосистемой Honeywell и внешними DCS упрощает модернизацию существующих установок.
Прикладные области и кейсы
Honeywell FC-IO-0001 широко используется в различных отраслях промышленности, где требуется универсальное решение для ввода-вывода:
- Нефтегазовая отрасль: Мониторинг и управление трубопроводами. Кейс: Российский нефтегазовый комплекс внедрил Honeywell FC-IO-0001 для управления 12 распределительными узлами – модули конфигурированы как аналоговые входы (считывание давления и температуры газа через Pt100 и 4–20 мА сенсоры) и дискретные выходы (управление запорными клапанами). Универсальность каналов позволило оптимизировать количество модулей на 30%, снизив стоимость проекта.
- Химическая промышленность: Регулирование реакторных установок. Кейс: Европейский химический завод использует FC-IO-0001 от Honeywell для управления 8 реакторных установок – модули сочетают аналоговые выходы (регулирование подачи реагентов 4–20 мА) и дискретные входы (прием сигналов аварийных датчиков). Функции самодиагностики позволили снизить время диагностики неисправностей на 60%.
- Энергетика: Вспомогательные системы ГРЭС. Кейс: Ленинградская ГРЭС внедрила Honeywell FC-IO-0001 для мониторинга вспомогательных систем (нагревательные элементы, насосы охлаждения) – модули конфигурированы как дискретные входы (состояние оборудования) и аналоговые входы (температура масла Pt100). Горячее заменение модулей сократило время обслуживания на 75%.
- Фармацевтика: Контроль технологических процессов. Кейс: Российский фармацевтический завод использует FC-IO-0001 от Honeywell для контроля температуры и влажности в производственных зонах – модули считывают сигналы с датчиков 4–20 мА и передают данные в систему Experion PKS. Высокая точность измерения ±0.01% FS обеспечивает соответствие требованиям ГОСТ и международным стандартам.
Сравнение с конкурентами
| Параметр | Honeywell FC-IO-0001 | Конкурент 1 (Siemens SM 323) | Конкурент 2 (Emerson 1756-IF16) |
|---|---|---|---|
| Тип продукта | Универсальный модуль I/O | Модуль смешанного I/O (AI/AO/DI/DO) | Модуль аналогового ввода |
| Количество каналов | 16 (программно конфигурируемых) | 8 DI + 8 DO / 4 AI + 2 AO (фиксированные) | 16 AI |
| Конфигурируемость каналов | Да (AI/AO/DI/DO) | Нет (фиксированные типы) | Нет (только AI) |
| Поддерживаемые сигналы | AI/AO/DI/DO/RTD | AI/AO/DI/DO | Только AI (4–20 мА, 0–10 В) |
| Разрешение АЦП/ЦАП | 24 бита | 16 бита | 20 бита |
| Точность | ±0.01% FS | ±0.1% FS | ±0.05% FS |
| Горячее заменение | Да | Нет | Да (только в комплексе с шасси) |
| Сертификация SIL | SIL 2 | SIL 1 | SIL 2 |
| Гарантия | 3 года | 2 года | 2 года |
Преимущества Honeywell FC-IO-0001 перед конкурентами: универсальность программно конфигурируемых каналов, поддержка RTD сигналов, 24-битное разрешение и высокая точность, функция горячего заменения и полная совместимость с системой Experion PKS – все это делает его оптимальным выбором для универсальной интеграции в промышленные автоматизированные системы.
Советы по выбору и предостережения
- Советы по выбору:
- Определите тип требуемых сигналов – Honeywell FC-IO-0001 идеально подходит для проектов, где необходимы разные типы каналов (AI/AO/DI/DO) в одном модуле, например, при управлении комплексными технологическими линиями.
- Оцените требования к точности – для процессов с высокими требованиями к стабильности параметров (фармацевтика, химическая промышленность) высокая точность ±0.01% FS является ключевым преимуществом.
- Проверьте совместимость с существующей системой – модуль полностью интегрируется с Honeywell Experion PKS и поддерживает взаимодействие с другими DCS.
- Предостережения:
- Монтируйте модуль в шкафы с достаточной вентиляцией – превышение температуры +70 °C может привести к снижению точности или выходу из строя электроники.
- Используйте только оригинальные кабели и разъемы Honeywell – неоригинальные компоненты могут нарушить качество сигнала и снизить надежность связи.
- Конфигурируйте каналы через программное обеспечение Honeywell Experion PKS – несанкционированные изменения могут привести к неправильной работе модуля.
- Перед заменой модуля активируйте режим горячего заменения – это предотвращает потерю данных и остановку оборудования.
- Регулярно запускайте функции самодиагностики через систему Experion PKS – проверяйте исправность каналов и связи, а также обновляйте прошивку для исправления программных ошибок.
